公開番号2025116425
公報種別公開特許公報(A)
公開日2025-08-08
出願番号2024010837
出願日2024-01-29
発明の名称線条体の巻取装置
出願人住友電気工業株式会社
代理人弁理士法人信栄事務所
主分類B65H 54/28 20060101AFI20250801BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】ボビンへの線条体の巻取り中において、ボビンの巻き取り径を算出する。
【解決手段】線条体の巻取装置は、線条体を巻き取るボビンと、前記ボビンを回転させる巻取機と、前記線条体を前記ボビンに案内する案内ローラと、を備える線条体の巻取装置であって、前記ボビンは、前記ボビンの軸方向に沿って、前記案内ローラに対して相対的に往復移動し、前記巻取装置は、前記案内ローラに対する前記ボビンの相対的な移動速度、前記ボビンの回転数、および前記線条体の巻き取り速度に基づいて、前記ボビンの巻き取り径を算出する処理装置を備える。
【選択図】図1
特許請求の範囲【請求項１】
線条体を巻き取るボビンと、
前記ボビンを回転させる巻取機と、
前記線条体を前記ボビンに案内する案内ローラと、を備える線条体の巻取装置であって、
前記ボビンは、前記ボビンの軸方向に沿って、前記案内ローラに対して相対的に往復移動し、
前記巻取装置は、
前記案内ローラに対する前記ボビンの相対的な移動速度、前記ボビンの回転数、および前記線条体の巻き取り速度に基づいて、前記ボビンの巻き取り径を算出する処理装置を備える、線条体の巻取装置。
続きを表示（約 380 文字）【請求項２】
前記処理装置は、前記案内ローラの回転数を取得し、前記案内ローラの回転数に基づいて前記線条体の巻き取り速度を算出する、請求項１に記載の線条体の巻取装置。
【請求項３】
前記巻取装置は、さらに、前記線条体の走行経路において前記案内ローラの上流側に配置され、前記線条体の走行速度を制御するキャプスタンを備え、
前記処理装置は、前記キャプスタンにおける前記線条体の走行速度を、前記線条体の巻き取り速度として用いる、請求項１に記載の線条体の巻取装置。
【請求項４】
前記処理装置は、新たに算出した前記巻き取り径と、前記ボビンの軸方向の中央における前記巻き取り径とに基づいて、前記案内ローラに対する前記ボビンの相対的な移動の反転位置を制御する、請求項１から請求項３のいずれか１項に記載の線条体の巻取装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、線条体の巻取装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、光ファイバなどの線条体の巻取装置や巻取方法に関する技術が開発されている。例えば、特許文献１には、線材を巻き取るボビンの巻取り層数の増大に応じて、光ファイバとボビンとのトラバース反転位置をボビンの鍔の外側方向に移動させる光ファイバの巻取り方法が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－６３３８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の巻取り方法では、ボビンに巻かれた巻取層数が増大した後にトラバース反転位置が制御されるため、ボビンの巻き取り径に変化が生じるまでに時間がかかるため、ボビンの巻き取り径を均一にすることが容易ではない。
【０００５】
本開示の目的は、ボビンへの線条体の巻取り中において、ボビンの巻き取り径を算出することができる線条体の巻取装置を提供することである。
【課題を解決するための手段】
【０００６】
線条体を巻き取るボビンと、
前記ボビンを回転させる巻取機と、
前記線条体を前記ボビンに案内する案内ローラと、を備える線条体の巻取装置であって、
前記ボビンは、前記ボビンの軸方向に沿って、前記案内ローラに対して相対的に往復移動し、
前記巻取装置は、
前記案内ローラに対する前記ボビンの相対的な移動速度、前記ボビンの回転数、および前記線条体の巻き取り速度に基づいて、前記ボビンの巻き取り径を算出する処理装置を備える。
【発明の効果】
【０００７】
本開示によれば、ボビンへの線条体の巻取り中において、ボビンの巻き取り径を算出することができる。
【図面の簡単な説明】
【０００８】

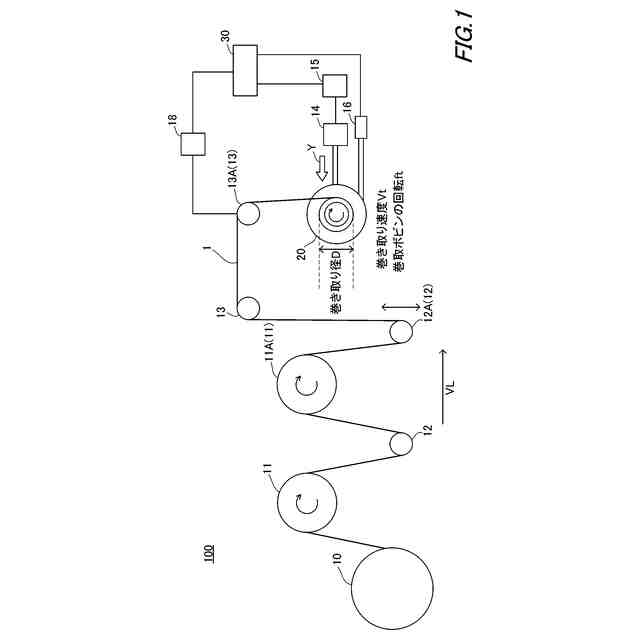

図１は、本開示の実施形態に係る線条体の巻取装置の全体構成を示す図である。
図２は、図１に示す巻取ボビンを矢印Ｙの方向から見た図である。

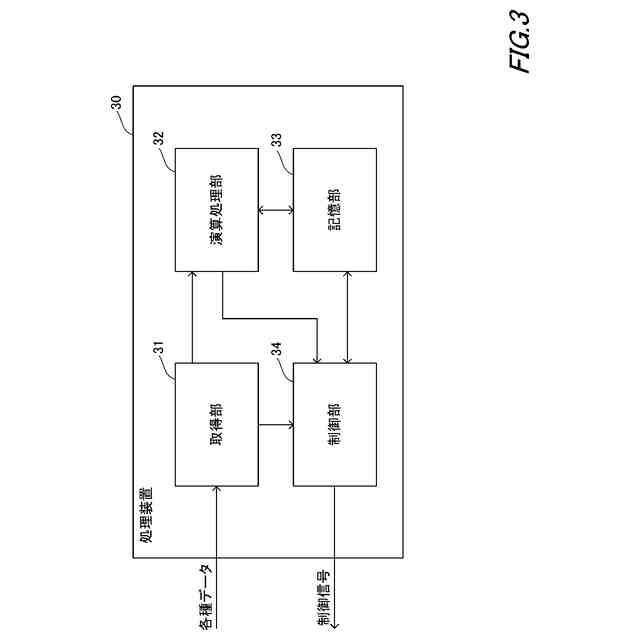

図３は、図１に示す処理装置の構成を示すブロック図である。

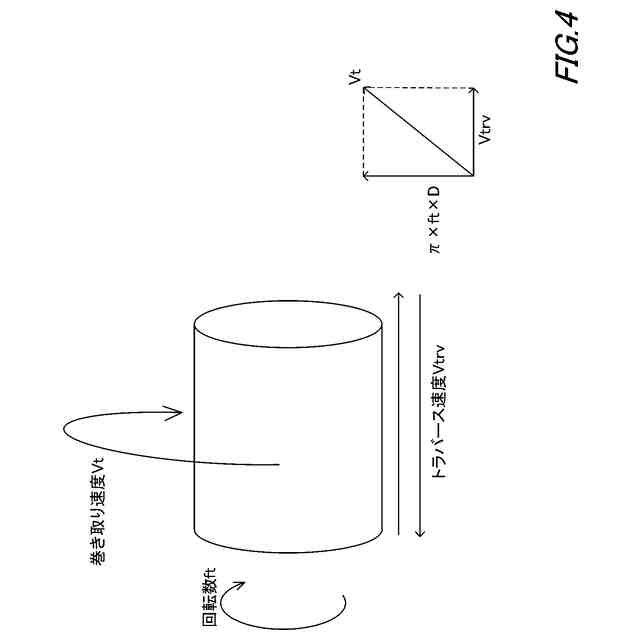

図４は、図３に示す処理装置の演算処理部による、巻取ボビンの巻き取り径の算出方法について説明するための図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施形態の内容を列記して説明する。
本開示の線条体の巻取装置は、
（１）線条体を巻き取るボビンと、
前記ボビンを回転させる巻取機と、
前記線条体を前記ボビンに案内する案内ローラと、を備える線条体の巻取装置であって、
前記ボビンは、前記ボビンの軸方向に沿って、前記案内ローラに対して相対的に往復移動し、
前記巻取装置は、
前記案内ローラに対する前記ボビンの相対的な移動速度、前記ボビンの回転数、および前記線条体の巻き取り速度に基づいて、前記ボビンの巻き取り径を算出する処理装置を備える。
【００１０】
上記のように、案内ローラに対するボビンの相対的な移動速度、ボビンの回転数、および線条体の巻き取り速度を用いることにより、線条体の巻取り中において、ボビンの巻き取り径を算出することができる。
（【００１１】以降は省略されています）
