公開番号2025116860
公報種別公開特許公報(A)
公開日2025-08-08
出願番号2025061656,2023039378
出願日2025-04-03,2018-02-14
発明の名称金属管状製品のコラプス抵抗を向上させるための圧縮成形プロセス
出願人ユナイテッドステイツスチールコーポレイション,UNITED STATES STEEL CORPORATION
代理人弁理士法人丸山国際特許事務所
主分類C21D 7/02 20060101AFI20250801BHJP(鉄冶金)
要約【課題】金属管状製品のコラプス抵抗を向上させる方法を開示する。
【解決手段】真直化プロセスを終えた金属管状製品の残留応力プロファイルを、コラプス抵抗を向上させる残留応力プロファイルに変えるために加えられる種類の応力を特定することを含む。金属管状製品は、残留応力プロファイルを制御して、コラプス抵抗を向上させるために、半径方向圧縮処理が行われる。半径方向圧縮処理は、金属管状製品に真直化処理が行われた後に行われる。
【選択図】図4
特許請求の範囲【請求項１】
中空の金属管状製品のコラプス抵抗を向上させる方法であって、

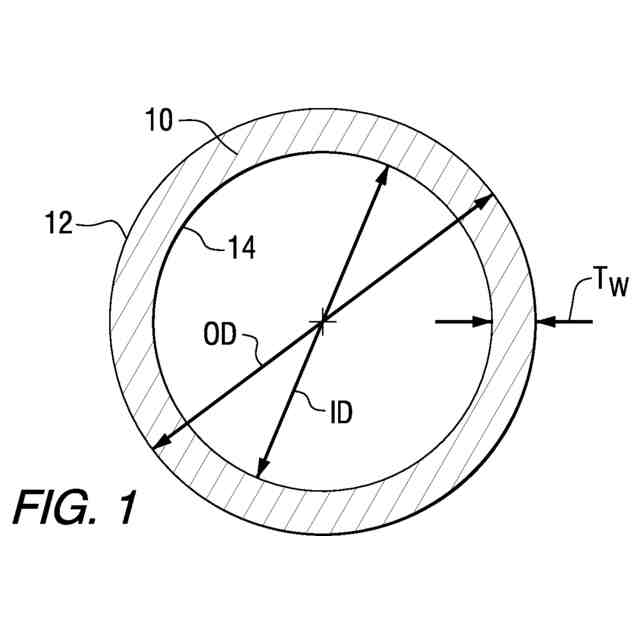

中空の金属管状製品を真直化することにより、外径ＯＤ及び内径ＩＤを有する真直化された中空の金属管状製品を作製することと、

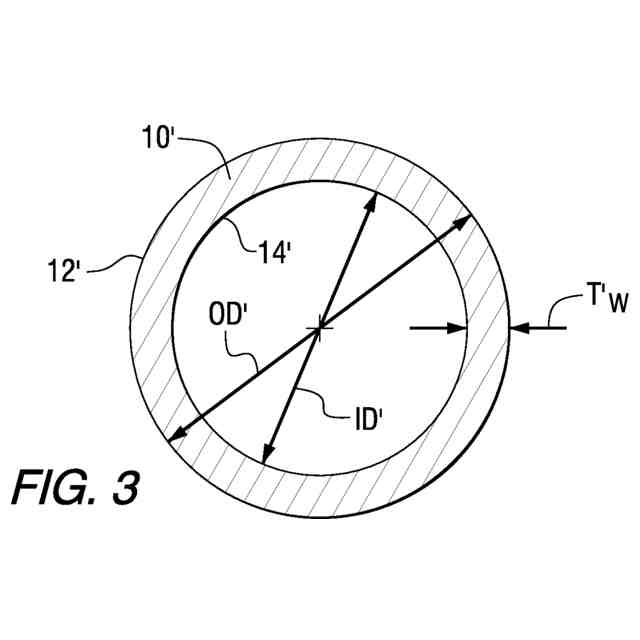

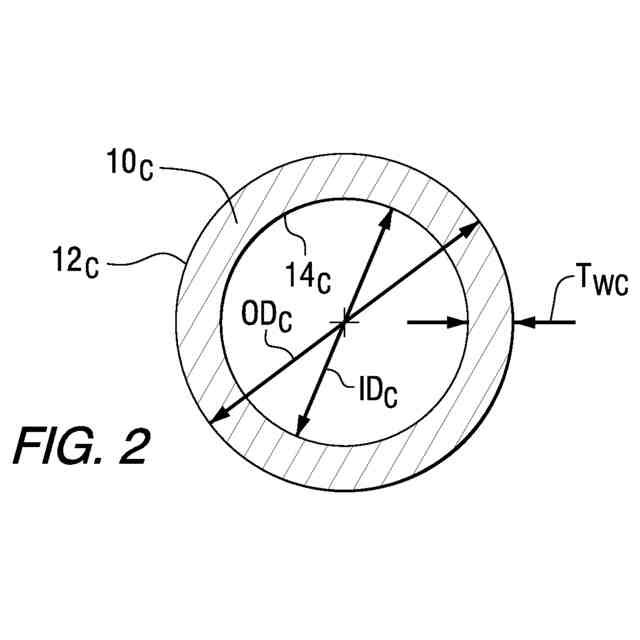

前記真直化された金属管状製品を半径方向に圧縮することにより、外径ＯＤ’及び内径ＩＤ’を有する半径方向に圧縮された中空の金属管状製品を作製することと、を含み、
前記真直化された中空の金属管状製品は、製品の内面に隣接して圧縮残留フープ応力を有し、製品の外面に隣接して引張残留フープ応力を有しており、
前記半径方向に圧縮された中空の金属管状製品が、
（ａ）製品の内面に隣接する圧縮残留フープ応力が実質的に減少しているか、又は
（ｂ）製品の内面に隣接して引張残留フープ応力を有しており、かつ、
前記半径方向に圧縮された中空の金属管状製品が、
（ａ）製品の外面に隣接する引張残留フープ応力が実質的に減少しているか、又は
（ｂ）製品の外面に隣接して圧縮残留フープ応力を有している、方法。
続きを表示（約 940 文字）【請求項２】
真直化は、回転矯正又はギャグ矯正によって行われる、請求項１の方法。
【請求項３】
半径方向に圧縮された中空の金属管状製品の外径ＯＤ’は、真直化された中空の金属管状製品の外径ＯＤより少なくとも０．００２パーセント小さく、半径方向に圧縮された中空の金属管状製品の内径ＩＤ’は、真直化された中空の金属管状製品の内径ＩＤより少なくとも０．００２パーセント小さい、請求項１の方法。
【請求項４】
半径方向に圧縮された中空の金属管状製品の外径ＯＤ’は、真直化された中空の金属管状製品の外径ＯＤより０．００２～０．２パーセント小さく、半径方向に圧縮された中空の金属管状製品の内径ＩＤ’は、真直化された中空の金属管状製品の内径ＩＤより０．００２～０．２パーセント小さい、請求項１の方法。
【請求項５】
真直化された中空の金属管状製品は壁厚Ｔｗを有し、半径方向に圧縮された中空の金属管状製品は壁厚Ｔ’ｗを有し、半径方向に圧縮された中空の金属管状製品の壁厚Ｔ’ｗは、真直化された中空の金属管状製品の壁厚Ｔｗよりも厚さが大きい、請求項１の方法。
【請求項６】
真直化された中空の金属管状製品のＤ／ｔ比は、１０：１より大きいか又は等しく、４０：１より小さいか又は等しい、請求項４の方法。
【請求項７】

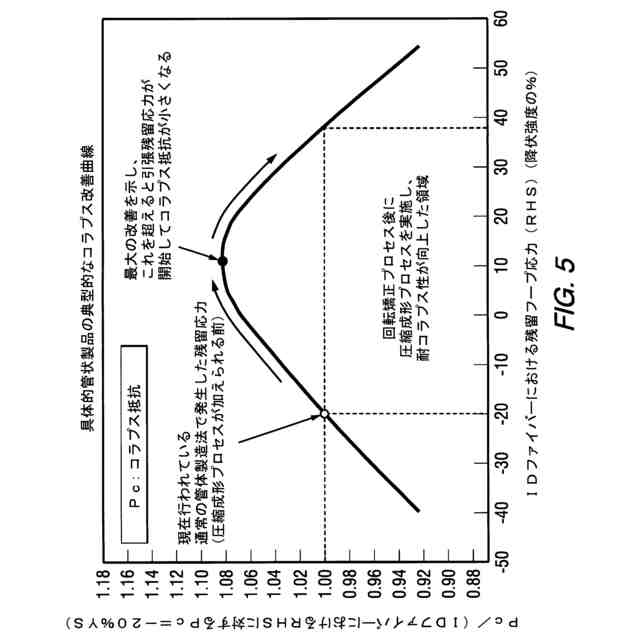

半径方向に圧縮された中空の金属管状製品は、該製品の内面に隣接する残留フープ応力が、半径方向に圧縮された中空の金属管状製品の降伏強度の－１０乃至＋３０パーセントである、請求項１の方法。
【請求項８】
半径方向に圧縮された中空の金属管状製品は、真直化された中空の金属管状製品のコラプス抵抗より少なくとも２パーセント大きいコラプス抵抗を有する、請求項１の方法。
【請求項９】
半径方向に圧縮された中空の金属管状製品は、該製品の内面に隣接する圧縮残留フープ応力が実質的に低下している、請求項１の方法。
【請求項１０】
半径方向に圧縮された中空の金属管状製品は、該製品の内面に隣接して引張残留フープ応力を有する、請求項１の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
＜関連出願の相互参照＞
本出願は、２０１７年２月１４日に出願された米国仮特許出願第６２／４５８，８３８号の利益を主張し、この出願は参照によって組み込まれる。
続きを表示（約 2,300 文字）【０００２】
＜発明の分野＞
本発明は、金属の管状製品に関し、より具体的には、金属管状製品のコラプス抵抗(collapse resistance)を改善するための処理方法に関する。
【背景技術】
【０００３】
＜背景情報＞
金属管状製品の製造において、真直度(straightness)の要件は、ＡＰＩ、ＩＳＯ、ＡＳＴＭ、その他の規格で規定されている。これらの規格に適合して、大量生産を維持するために、一般に、従来の回転式又はギャグ矯正プロセスを使用して常温下で真直化される（冷間矯正と称される）。このプロセスは、ある部分を、長手方向及び／又は横断フープ方向に曲げることによって管の寸法特性に変更を加えて、それら部分の壁ファイバーの一部又は全部を降伏（弾性限界を超える応力レベル）させる。管(tube)が矯正プロセスから出て行くと、管体(pipe)の弾性反発があり、新たな寸法に矯正され、典型的には、残留フープ応力プロファイルを生じて、管のコラプス抵抗が低下する。ＡｍｅｒｉｃａｎＰｅｔｒｏｌｅｕｍＩｎｓｔｉｔｕｔｅＳｔａｎｄａｒｄｓＣｏｎｆｅｒｅｎｃｅ（P. Mehdizadehによる「Casing Collapse Performance」、1974）に報告された研究では、有害な残留応力の無い管の最小コラプス強度特性は、現在のＡＰＩ最小コラプス強度より２０～３０％高くなるであろうことを示している。
【０００４】
従来の管状体の製造では、回転式冷間矯正プロセスが、管製造の仕上げ設備における最初の作業として実施されている。最終製品として出荷された管は、内壁ファイバーの領域の圧縮残留フープ応力が大きいと悪影響を受ける。このため、これらの真直化矯正プロセスに基づいた最小コラプス抵抗が基準として示される。
【０００５】
残留応力プロファイルを改善してコラプス抵抗を向上させるには、真直化後に追加のプロセスを行うことにより、所定の真直度を保持しつつ、既存の残留応力を、管体のコラプス抵抗が改善／向上するプロファイルに変更する必要がある。
【０００６】
これまでにも、回転矯正法によって真直化された金属管状製品の残留応力を低減する試みがなされている。例えば、回転矯正後に金属管状製品を再加熱することが行われている。しかし、より効果的かつ経済的なプロセスにより、金属管状製品のコラプス抵抗を向上させる必要性が依然として存在する。
【発明の概要】
【０００７】
本発明は、金属管状製品のコラプス抵抗を向上させる方法を提供する。この方法は、例えば真直化プロセスを完了した金属管状製品の残留応力プロファイルを変更するために適用され得る応力の種類を特定して、コラプス抵抗を改善する残留応力プロファイルを得るものである。金属管状製品は、半径方向の圧縮処理(radial compression processing)により、残留応力プロファイルを制御し、コラプス抵抗を向上させる。この半径方向圧縮プロセスは、管状製品に最終的な真直化プロセスが施された後に用いられることができる。
【０００８】
本発明の一態様は、中空の金属管状製品のコラプス抵抗を向上させる方法を提供することであり、この方法は、中空の金属管状製品を矯正して真直化して、外径ＯＤ及び内径ＩＤを有する真直化された中空の金属管状製品を作製することと、真直化された中空の金属管状製品を半径方向に圧縮し、外径ＯＤ’及び内径ＩＤ’を有する半径方向に圧縮された中空の金属管状製品を作製することと、を含み、前記真直化された中空の金属管状製品は、該製品の内面に隣接する側に圧縮残留フープ応力を有し、前記製品の外面に隣接する側に引張残留フープ応力を有しており、前記半径方向に圧縮された中空の金属管状製品は、（ａ）製品の内面に隣接する側の圧縮残留フープ応力が実質的に減少しているか、又は（ｂ）製品の内面に隣接する側が引張残留フープ応力であり、かつ、前記半径方向に圧縮された中空の金属管状製品は、（ａ）製品の外面に隣接する側の引張残留フープ応力が実質的に減少しているか、又は（ｂ）製品の外面に隣接する側が圧縮残留フープ応力である。
【０００９】

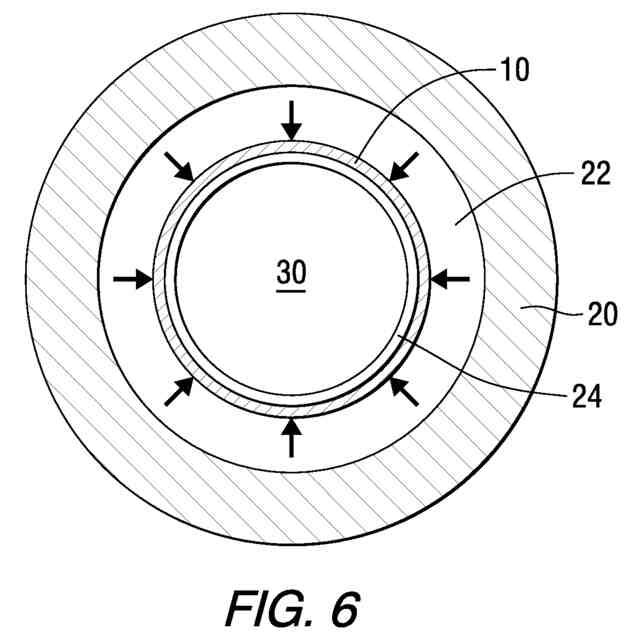

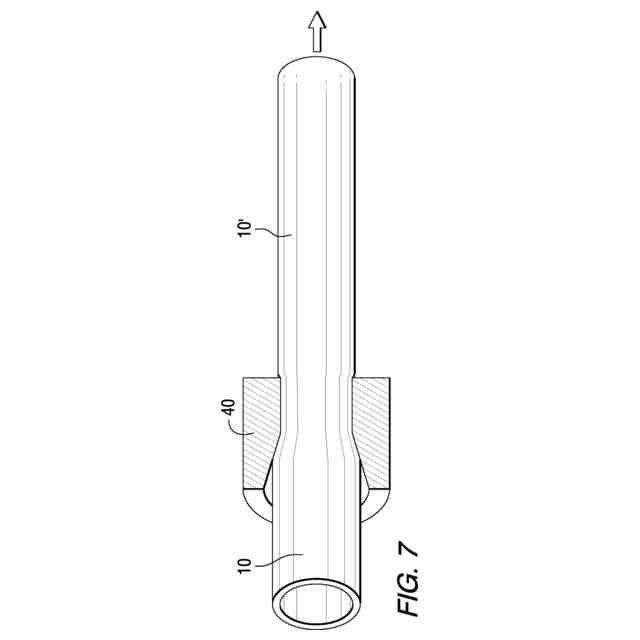

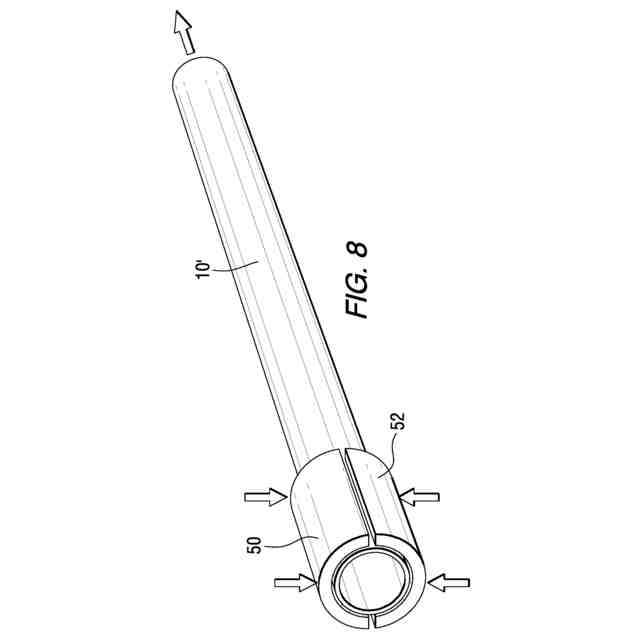

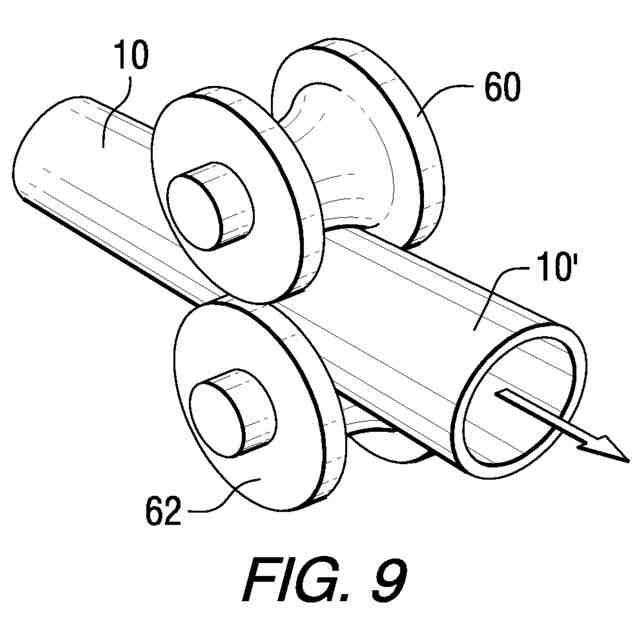

本発明の別の態様は、中空の金属管状製品のコラプス抵抗を向上させる方法を提供することであり、この方法は、中空の金属管状製品を半径方向に圧縮して、外径ＯＤ’及び内径ＩＤ’を有する半径方向に圧縮された中空の金属管状製品を作製すること、を含み、前記中空の金属管状製品に沿う軸方向位置で、前記中空の金属管状製品の周囲の一方の側に作用する半径方向の圧縮力が、前記中空の金属管状製品の周囲の反対側に作用する少なくとも１つの半径方向の圧縮力によって対抗され(opposed)、前記半径方向の圧縮力は、前記軸方向の位置で、前記中空の金属管状製品のトータル１８０度以上接触する領域の周囲に周方向に加えられる。
【００１０】
本発明のさらなる態様は、真直化され、かつ、半径方向に圧縮された中空の金属管状製品を提供することであり、前記製品は、内面及び外面を含み、真直化された後、半径方向に圧縮された中空の金属管状製品は、（ａ）製品の内面に隣接する側の圧縮残留フープ応力が実質的に減少しているか、又は（ｂ）製品の内面に隣接する側が引張残留フープ応力であり、真直化された後、半径方向に圧縮された中空の金属管状製品のコラプス抵抗は、半径方向の圧縮工程が施されなかった製品のコラプス抵抗よりも大きい。
（【００１１】以降は省略されています）
