公開番号2025116930
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024011463
出願日2024-01-30
発明の名称シート展開装置
出願人積水ハウス株式会社
代理人個人,個人
主分類A47G 27/04 20060101AFI20250804BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】ユーザがシートに触れることなく交換できるとともに、空中に浮遊する飛沫や菌を捕集可能なシート展開装置を提供する。

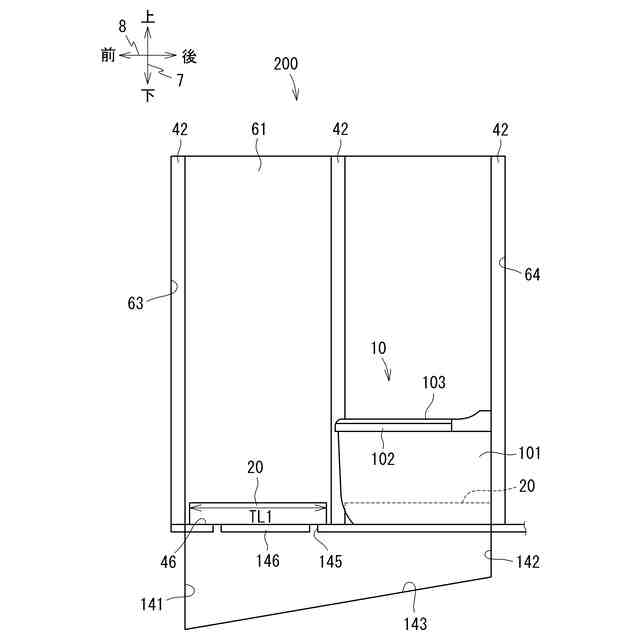

【解決手段】シート展開装置1は、洋式便器10と、洋式便器10に正対するユーザを検知する重量センサ21と、洋式便器10が設置されたトイレ室200の側壁の内側にある収容空間190における収容位置P1から、トイレ室200の内部空間191であって洋式便器10の周囲の展開位置P2との間でシート100を移動させる搬送部40と、コントローラ16と、を備え、コントローラ16は、重量センサ21の出力信号に基づいて、搬送部40によってシート100を収容位置P1から展開位置P2へ移動させた後、上方に向けて移動させる。
【選択図】図3
特許請求の範囲【請求項１】
洋式便器と、
上記洋式便器に正対するユーザを検知するセンサと、
上記洋式便器が設置された室の側壁の内側にある収容空間における第１位置と、上記室の内部空間であって上記洋式便器の周囲の第２位置との間でシートを移動させる搬送部と、
コントローラと、を備え、
上記コントローラは、上記センサの出力信号に基づいて、上記搬送部によって上記シートを上記第１位置から上記第２位置へ移動させた後、上方に向けて移動させるシート展開装置。
続きを表示（約 1,500 文字）【請求項２】
上記センサは、重量センサであり、
上記重量センサは、第１重量を示す第１信号、および第１重量より重い第２重量を示す第２信号を出力し、
上記コントローラは、第２信号を受信した後、上記第１信号を受信したことに基づいて上記搬送部に上記シートを上記第１位置から上記第２位置へ移動させた後、上方に向けて移動させる請求項１に記載のシート展開装置。
【請求項３】
上記第２位置の下方に位置する床面から床下に通じる床下空間をさらに備え、
上記搬送部は、上記シートを上記床下空間へ送り込むことが可能であり、
上記コントローラは、
上記搬送部によって、上記第２位置から上方へ移動した上記シートを上記第２位置に下降させた後、上記シートを上記床下空間に送り込む請求項１に記載のシート展開装置。
【請求項４】
上記搬送部は、複数であり、
上記搬送部は、上記洋式便器を挟んで一対が位置しており、
上記一対の搬送部は、上記側壁に沿って並ぶ請求項１に記載のシート展開装置。
【請求項５】

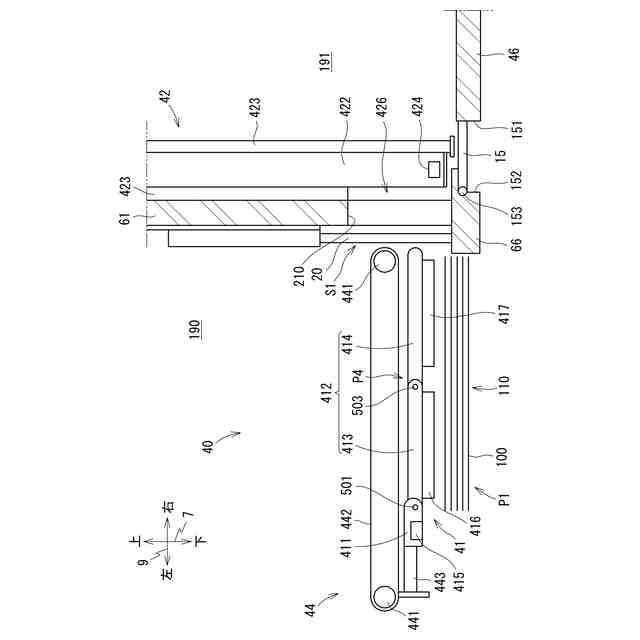

上記搬送部は、
上記シートを保持可能であり、上記第１位置と上記第２位置とに移動可能なフレームと、

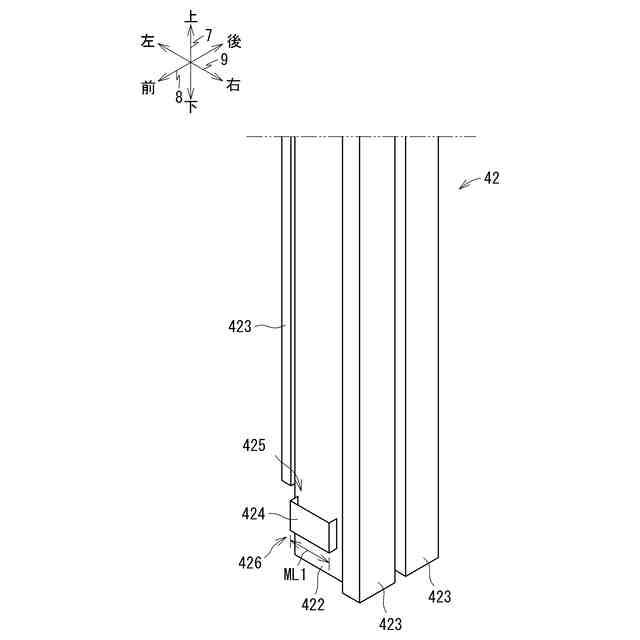

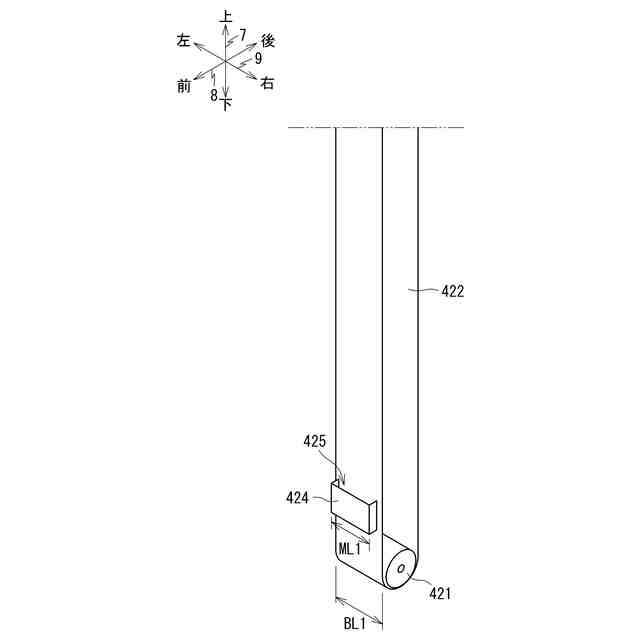

上記フレームを支持して上記第２位置から上下方向に移動させる昇降部と、

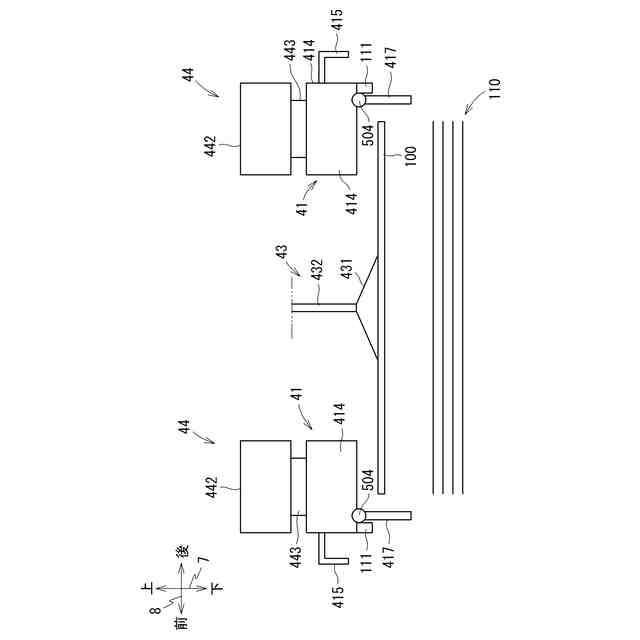

上記収容空間に載置されている上記シートを上記第１位置の上記フレームに給送する給送部と、
上記第１位置と上記第２位置との間で上記フレームを移動させる移動部と、を備える請求項１に記載のシート展開装置。
【請求項６】

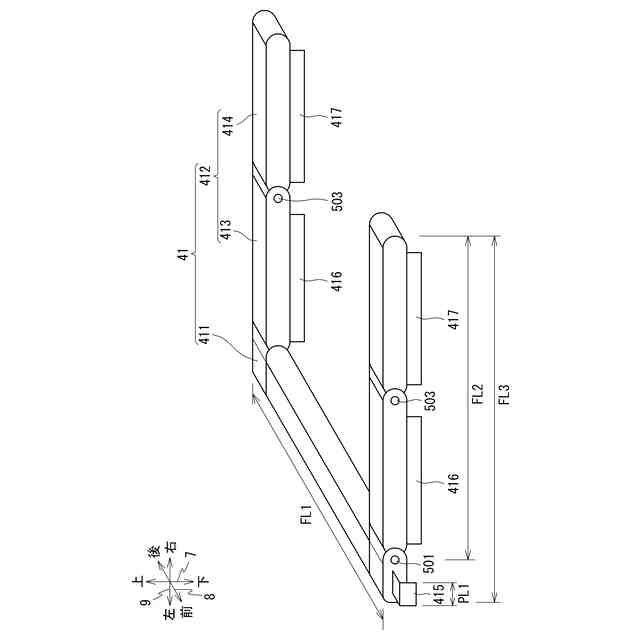

上記フレームは、
上記移動部に着脱可能且つ上記昇降部によって支持可能な基部と、
上記基部に接続されて上記側壁に沿って一対に位置しており、上記基部に対して水平方向に延びる状態と上方向に延びる状態との間で回動可能な棒状であって上記シートを保持可能なシート保持部と、を備えており、
上記コントローラは、
上記昇降部によって、上記フレームを上記第２位置から上方へ移動させた後、上記第２位置まで下降させ、
上記フレームが上記第２位置へ下降する際に、上記基部に対して上記シート保持部を上記水平方向に延びる状態から上記上方向に延びる状態に回動させるとともに、上記第２位置において、上記シートの保持を解除させる請求項５に記載のシート展開装置。
【請求項７】
上記シート保持部は、
一端が上記基部に接続されている中間部と、
上記中間部の他端に一端が接続されており、上記中間部に対して上記水平方向に延びる状態と上記上方向に延びる状態との間で回動可能な先端部と、を備えており、
上記コントローラは、
上記フレームが上記第１位置から上記第２位置へ移動する際に、上記先端部を上記中間部に対して上方に延びる状態に向けて回動させるとともに、上記フレームが上記第２位置から上方へ移動する際に、上記洋式便器の高さを超える位置において、上記先端部を上記中間部に対して上記水平方向に延びる状態に向けて回動させる請求項６に記載のシート展開装置。
【請求項８】
上記移動部は、
上記基部と着脱可能な着脱部と、
上記着脱部を上記水平方向に移動可能なサブ移動部と、を備えており、
上記コントローラは、
上記サブ移動部により上記着脱部を移動させることによって、上記フレームを上記第１位置と上記第２位置との間を移動させ、上記第２位置において、上記基部を着脱する請求項６または７に記載のシート展開装置。

発明の詳細な説明【技術分野】
【０００１】
トイレ室の内部にシートを展開するシート展開装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、トイレの雑菌は、排泄時および洗浄時における水滴の飛び散りによって洋式便器外へ飛散することが知られている。洋式便器外に出た雑菌に対して、例えば、床面に敷設したマットで水滴を吸収することで、雑菌の繁殖を抑える交換式トイレ用マットが提案されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－２３９８５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
床面に敷設されるトイレ用マット（シート）は、洋式便器が設置された室の床面に敷設した状態で長期間置かれる。室内の雑菌の繁殖を抑制するためには、予め定められた期間ごとにマットを交換する必要がある。マットの交換では、マットを把持する必要がある。そこで、ユーザがマットやシートに触れずに交換できれば衛生的であり好ましい。加えて、空中に浮遊する飛沫や菌まで捕集できればより衛生的である。
【０００５】
本発明は、上記問題に鑑みてなされたものであり、ユーザがシートに触れることなく交換できるとともに、空中に浮遊する飛沫や菌を捕集可能なシート展開装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
（１）本発明に係るシート展開装置は、洋式便器と、上記洋式便器に正対するユーザを検知するセンサと、上記洋式便器が設置された室の側壁の内側にある収容空間における第１位置と、上記室の内部空間であって上記洋式便器の周囲の第２位置との間でシートを移動させる搬送部と、コントローラと、を備える。上記コントローラは、上記センサの出力信号に基づいて、上記搬送部によって上記シートを上記第１位置から上記第２位置へ移動させた後、上方に向けて移動させる。
【０００７】
第１位置から第２位置にシートが移動される。その後、第２位置からシートが上方に向けて移動されることにより、空間に漂う飛沫および菌を捕集する。清潔な室内を保つことができる。
【０００８】
（２）上記センサは、重量センサであり、上記重量センサは、第１重量を示す第１信号、および第１重量より重い第２重量を示す第２信号を出力し、上記コントローラは、第２信号を受信した後、上記第１信号を受信したことに基づいて上記搬送部に上記シートを上記第１位置から上記第２位置へ移動させた後、上方に向けて移動させてよい。
【０００９】
ユーザが室から退出した後にシートを展開するので、飛沫および菌を効率よく捕集できる。
【００１０】
（３）シート展開装置は、上記第２位置の下方に位置する床面から床下に通じる床下空間をさらに備える。上記搬送部は、上記シートを上記床下空間へ送り込むことが可能であり、上記コントローラは、上記搬送部によって、上記第２位置から上方へ移動した上記シートを上記第２位置に下降させた後、上記シートを上記床下空間に送り込んでよい。
（【００１１】以降は省略されています）
