公開番号2025117694
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024012557
出願日2024-01-31
発明の名称撮像装置
出願人富士フイルム株式会社
代理人弁理士法人航栄事務所
主分類G03B 17/04 20210101AFI20250805BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】モニタ部のチルト機構を備える撮像装置においてモニタ部を軸まわりに180°回動することが可能な撮像装置を提供する。

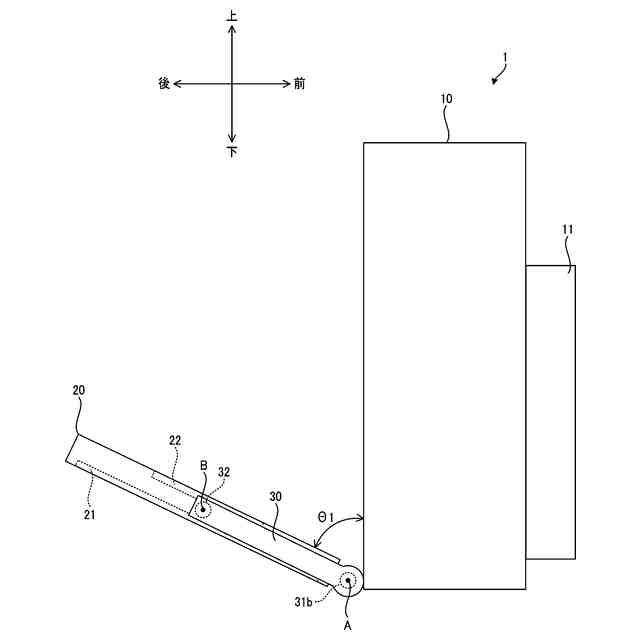

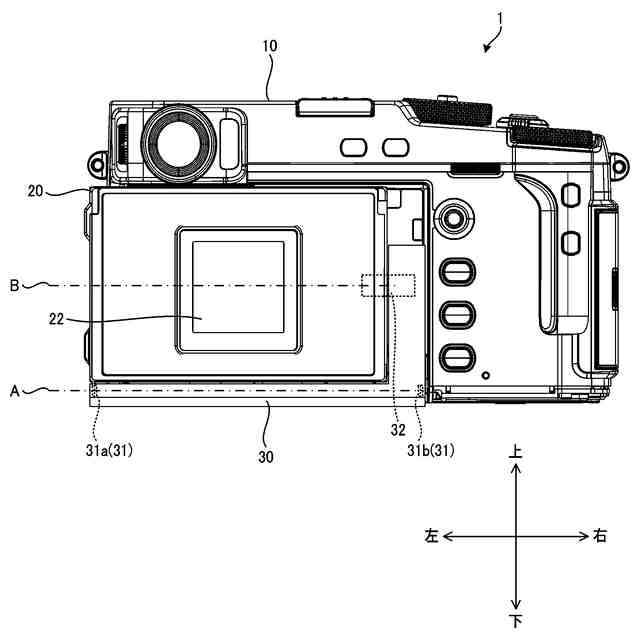

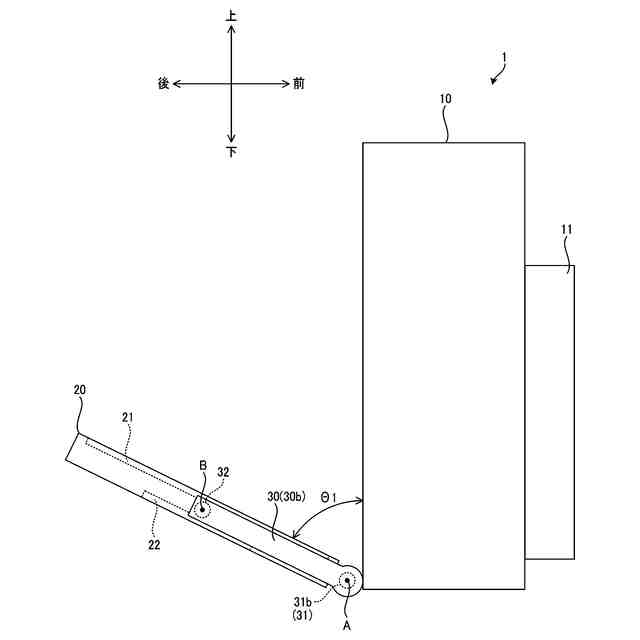

【解決手段】モニタ部20のチルト機構を有する撮像装置1は、撮像部を有する本体部10と、モニタ部20と、本体部10を第1軸Aまわりに回動可能に支持する第1ヒンジ31(31a,31b)及びモニタ部20を第1軸Aに沿った第2軸Bまわりに回動可能に支持する第2ヒンジ32を有する支持部材30と、を備える。第1ヒンジ31(31a,31b)の回動状態及び第2ヒンジ32の回動状態が閉状態である場合に、モニタ部20の表示面と垂直な方向から見て第1軸Aがモニタ部20の外側に配置される。第1ヒンジ31(31a,31b)の回動状態が開状態である場合に、モニタ部20が第2軸Bまわりに少なくとも180°回動可能である。
【選択図】図3
特許請求の範囲【請求項１】
モニタ部のチルト機構を備える撮像装置であって、
撮像部を有する本体部と、
前記モニタ部と、
前記本体部を第１軸まわりに回動可能に支持する第１ヒンジと、前記モニタ部を前記第１軸に沿った第２軸まわりに回動可能に支持する第２ヒンジと、を有する支持部材と、
を備え、
前記第１ヒンジの回動状態及び前記第２ヒンジの回動状態が閉状態である場合に、前記モニタ部の表示面と垂直な方向から見て前記第１軸が前記モニタ部の外側に配置され、
前記第１ヒンジの回動状態が開状態である場合に、前記モニタ部が前記第２軸まわりに少なくとも１８０°回動可能である、
撮像装置。
続きを表示（約 890 文字）【請求項２】
請求項１に記載の撮像装置であって、
前記モニタ部は、
第１表示部と第２表示部を有する、
撮像装置。
【請求項３】
請求項２に記載の撮像装置であって、
前記第１表示部は前記第２表示部よりも表示面積が大きい、
撮像装置。
【請求項４】
請求項１に記載の撮像装置であって、
前記第１ヒンジは、前記第１軸に沿って間隔を有して配置された複数のヒンジを含み、
前記第２ヒンジは、前記複数のヒンジより少ないヒンジを含む、
撮像装置。
【請求項５】
請求項４に記載の撮像装置であって、
前記第２ヒンジは、前記第２軸の方向における前記モニタ部の一端を支持する、
撮像装置。
【請求項６】
請求項４に記載の撮像装置であって、
前記第１ヒンジは、前記第２ヒンジに対して前記第２軸に沿った第１方向の側に配置されるヒンジと、前記第２ヒンジに対して前記第１方向と反対の側に配置されるヒンジと、を含む、
撮像装置。
【請求項７】
請求項１に記載の撮像装置であって、
前記モニタ部を前記本体部に固定するロック機構を備える、
撮像装置。
【請求項８】
請求項７に記載の撮像装置であって、
前記第１ヒンジの回動状態を閉状態に固定する第１ロック機構と、
前記第２ヒンジの回動状態を閉状態に固定する第２ロック機構と、
を含む、
撮像装置。
【請求項９】
請求項８に記載の撮像装置であって、
前記第１ロック機構は、前記第１ヒンジの定位置止め機構により前記第１ヒンジの回動状態を閉状態に固定する、
撮像装置。
【請求項１０】
請求項９に記載の撮像装置であって、
前記第１ロック機構は、前記定位置止め機構により、前記モニタ部を前記本体部に付勢する、
撮像装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、撮像装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、水平２軸のチルト機構を備えたデジタルカメラであって、本体と、本体の背面に表示部が露出するように収納されるディスプレイと、を有し、ディスプレイが表裏を反転可能であり、１対の支持部材の一端部がディスプレイを第２軸回りに表裏を反転可能に軸支し、１対の支持部材の他端部が第１軸回りに回動可能に本体部に軸支された、デジタルカメラが記載されている。
【０００３】
特許文献２には、可動式液晶モニタが３つの回転軸を介してカメラ本体に片持状態で支持されており、３つの回転軸のうちＸ軸とＺ軸が水平軸でＹ軸が垂直軸であって、可動式液晶モニタがＺ軸によって表裏反転可能に軸支された、撮像装置が記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００１－０９４８４５号公報
特開２０１１－１２４９０２号公報
【発明の概要】
【０００５】
本開示の技術に係る１つの実施形態は、モニタ部のチルト機構を備える撮像装置においてモニタ部を軸まわりに１８０°回動することが可能な撮像装置を提供する。
【課題を解決するための手段】
【０００６】
（１）
モニタ部のチルト機構を備える撮像装置であって、
撮像部を有する本体部と、
上記モニタ部と、
上記本体部を第１軸まわりに回動可能に支持する第１ヒンジと、上記モニタ部を上記第１軸に沿った第２軸まわりに回動可能に支持する第２ヒンジと、を有する支持部材と、
を備え、
上記第１ヒンジの回動状態及び上記第２ヒンジの回動状態が閉状態である場合に、上記モニタ部の表示面と垂直な方向から見て上記第１軸が上記モニタ部の外側に配置され、
上記第１ヒンジの回動状態が開状態である場合に、上記モニタ部が上記第２軸まわりに少なくとも１８０°回動可能である、
撮像装置。
【０００７】
（２）
（１）に記載の撮像装置であって、
上記モニタ部は、
第１表示部と第２表示部を有する、
撮像装置。
【０００８】
（３）
（２）に記載の撮像装置であって、
上記第１表示部は上記第２表示部よりも表示面積が大きい、
撮像装置。
【０００９】
（４）
（１）～（３）のいずれか１つに記載の撮像装置であって、
上記第１ヒンジは、上記第１軸に沿って間隔を有して配置された複数のヒンジを含み、
上記第２ヒンジは、上記複数のヒンジより少ないヒンジを含む、
撮像装置。
【００１０】
（５）
（４）に記載の撮像装置であって、
上記第２ヒンジは、上記第２軸の方向における上記モニタ部の一端を支持する、
撮像装置。
（【００１１】以降は省略されています）
