公開番号2025117399
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024012217
出願日2024-01-30
発明の名称再生方法
出願人ブラザー工業株式会社
代理人個人
主分類G03G 15/00 20060101AFI20250804BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】現像ローラの性能を回復させるために、帯電制御剤を現像ローラの外表面に塗布すべきかを適切に決定できる技術を提供する。

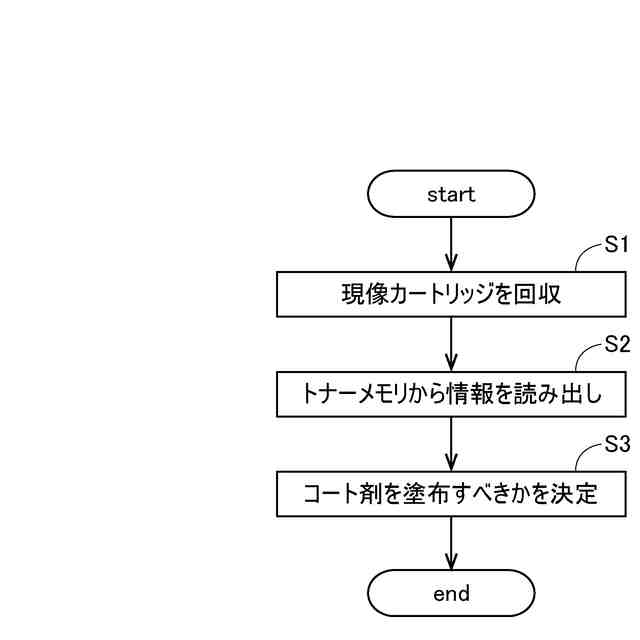

【解決手段】現像カートリッジは、トナーメモリを有する。メモリは、現像カートリッジの使用履歴情報および仕様情報の少なくともいずれか一方を記憶している。現像ローラの再生を行う場合、まず、トナーメモリから、使用履歴情報および仕様情報の少なくともいずれか一方を読み出す(S2)。そして、トナーの帯電量を制御するための帯電制御剤を現像ローラの外表面に塗布すべきかを、トナーメモリから読み出された使用履歴情報または仕様情報に基づいて決定する(S3)。
【選択図】図5

特許請求の範囲【請求項１】

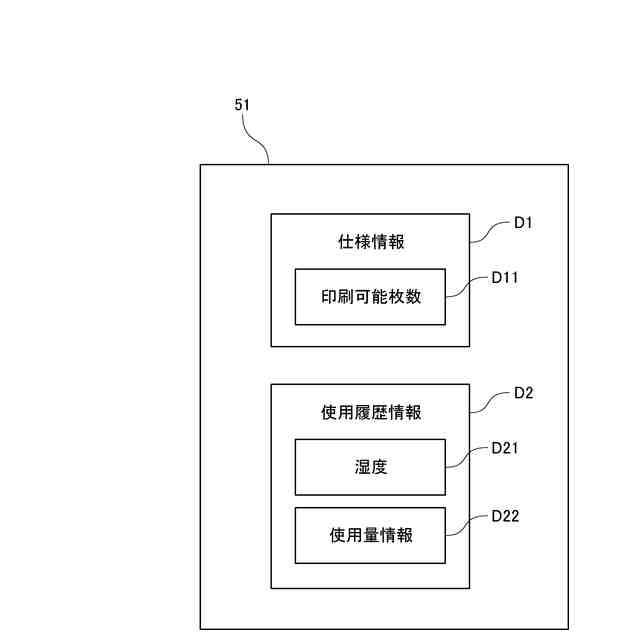

現像カートリッジの使用履歴を示す使用履歴情報および前記現像カートリッジによる印刷可能枚数を含む仕様情報の少なくともいずれか一方を記憶するメモリを有する現像カートリッジに備えられた現像ローラの再生方法であって、
ａ）回収された現像カートリッジの前記メモリから前記使用履歴情報および前記仕様情報の少なくともいずれか一方を読み出す工程と、
ｂ）前記現像ローラに担持されるトナーの帯電量を制御するための帯電制御剤を前記現像ローラの外表面に塗布すべきかを、前記工程ａ）において前記メモリから読み出された前記使用履歴情報または前記仕様情報に基づいて決定する工程と、
を有することを特徴とする、再生方法。
続きを表示（約 910 文字）【請求項２】
請求項１に記載の再生方法であって、
前記メモリは、前記現像カートリッジの前記使用履歴情報を記憶し、
前記工程ａ）では、前記メモリから前記使用履歴情報を読み出し、
前記工程ｂ）では、前記メモリから読み出された前記使用履歴情報に基づいて、前記帯電制御剤を前記現像ローラの外表面に塗布すべきかを決定することを特徴とする、再生方法。
【請求項３】
請求項２に記載の再生方法であって、
前記使用履歴情報は、
前記現像カートリッジの使用時の湿度と、
前記現像ローラの使用量を示す使用量情報であって、前記現像ローラを用いた累積印刷枚数と、前記現像ローラの累積回転数と、累積ドットカウントとのいずれかを示す使用量情報と、
を含み、
前記工程ｂ）では、前記湿度および前記使用量情報に基づいて、前記帯電制御剤を前記現像ローラの外表面に塗布すべきかを決定することを特徴とする、再生方法。
【請求項４】
請求項３に記載の再生方法であって、
前記工程ｂ）では、前記使用量が閾値を超えている場合、前記帯電制御剤を前記現像ローラの外表面に塗布すべきと判断することを特徴とする、再生方法。
【請求項５】
請求項４に記載の再生方法であって、
前記工程ｂ）では、前記湿度が低いほど、前記閾値が低くなることを特徴とする、再生方法。
【請求項６】
請求項５に記載の再生方法であって、
前記工程ｂ）では、前記現像カートリッジの使用時における前記湿度の平均値が低いほど、前記閾値が低くなることを特徴とする、再生方法。
【請求項７】
請求項１に記載の再生方法であって、
前記メモリは、前記現像カートリッジの前記仕様情報を記憶し、
前記工程ａ）では、前記メモリから前記仕様情報を読み出し、
前記工程ｂ）では、前記メモリから読み出された前記仕様情報に基づいて、前記帯電制御剤を前記現像ローラの外表面に塗布すべきかを決定することを特徴とする、再生方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、現像ローラの再生方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】

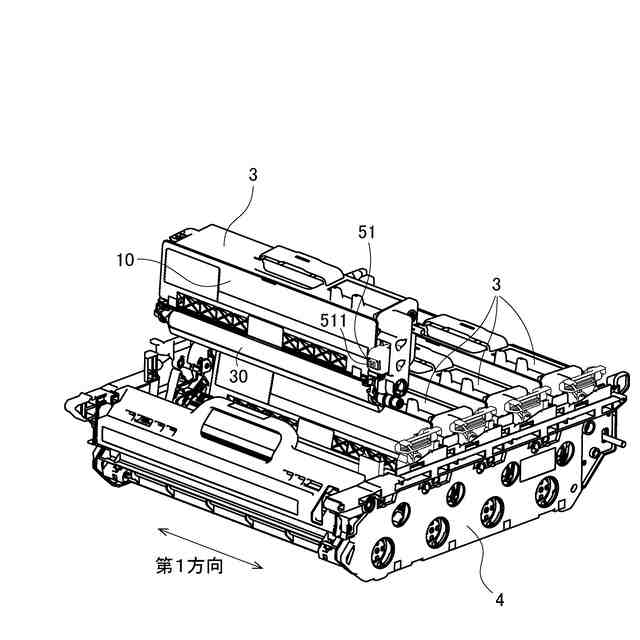

従来、レーザプリンタ、ＬＥＤプリンタ等の電子写真方式の画像形成装置が知られている。画像形成装置は、現像カートリッジを有する。現像カートリッジは、画像形成装置に対して装着可能である。現像カートリッジは、トナーを収容する。また、現像カートリッジは、トナーを供給するための現像ローラを有する。
【０００３】
使用済みの現像カートリッジは、資源の有効活用のために、工場へ輸送されて再生産（リサイクル）される場合がある。従来の再生産方法については、例えば、特許文献１に記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００２－３２８５８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１の再生産方法では、現像ローラの性能が所定の基準を満たさない場合には、新しい現像ローラに交換される（特許文献１の段落００７２参照）。しかしながら、資源をより有効活用するためには、現像ローラの性能が低下している場合でも、その性能を回復させた上で、現像ローラを再利用することが望ましい。
【０００６】
本開示の目的は、現像ローラの性能を回復させるために、現像ローラの外表面に帯電制御剤を塗布すべきかを適切に決定できる技術を提供することである。
【課題を解決するための手段】
【０００７】
本願の第１開示は、現像カートリッジの使用履歴を示す使用履歴情報および前記現像カートリッジによる印刷可能枚数を含む仕様情報の少なくともいずれか一方を記憶するメモリを有する現像カートリッジに備えられた現像ローラの再生方法であって、ａ）回収された現像カートリッジの前記メモリから前記使用履歴情報および前記仕様情報の少なくともいずれか一方を読み出す工程と、ｂ）前記現像ローラに担持されるトナーの帯電量を制御するための帯電制御剤を前記現像ローラの外表面に塗布すべきかを、前記工程ａ）において前記メモリから読み出された前記使用履歴情報または前記仕様情報に基づいて決定する工程と、を有することを特徴とする。
【０００８】
本願の第２開示は、第１開示の再生方法であって、前記メモリは、前記現像カートリッジの前記使用履歴情報を記憶し、前記工程ａ）では、前記メモリから前記使用履歴情報を読み出し、前記工程ｂ）では、前記メモリから読み出された前記使用履歴情報に基づいて、前記帯電制御剤を前記現像ローラの外表面に塗布すべきかを決定することを特徴とする。
【０００９】
本願の第３開示は、第２開示の再生方法であって、前記使用履歴情報は、前記現像カートリッジの使用時の湿度と、前記現像ローラの使用量を示す使用量情報であって、前記現像カートリッジを用いた印刷枚数と、前記現像ローラの回転数と、ドットカウントとのいずれかを示す使用量情報と、を含み、前記工程ｂ）では、前記湿度および前記使用量情報に基づいて、前記帯電制御剤を前記現像ローラの外表面に塗布すべきかを決定することを特徴とする。
【００１０】
本願の第４開示は、第３開示の再生方法であって、前記工程ｂ）では、前記使用量が閾値を超えている場合、前記帯電制御剤を前記現像ローラの外表面に塗布すべきと判断することを特徴とする。
（【００１１】以降は省略されています）
