発明の名称磁気共鳴イメージング装置及び磁気共鳴イメージング方法
出願人キヤノンメディカルシステムズ株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類A61B 5/055 20060101AFI20250805BHJP(医学または獣医学;衛生学)
要約【課題】被検体内の撮像領域の位相エンコード方向の外側に印加される飽和パルスの励起厚及び励起位置を容易かつ適切に設定すること。
【解決手段】実施形態に係る磁気共鳴イメージング装置は、取得部と、計測部と、算出部とを備える。前記取得部は、本撮像の対象となる被検体の位相エンコード方向の1次元プロジェクションデータを取得する。前記計測部は、前記1次元プロジェクションデータを用いて、前記位相エンコード方向の被検体厚を計測する。前記算出部は、前記被検体厚に基づいて、前記本撮像が行われる際に前記被検体内の撮像領域の前記位相エンコード方向の外側に印加される飽和パルスの励起厚及び励起位置を算出する。
【選択図】図1

特許請求の範囲【請求項１】
本撮像の対象となる被検体の位相エンコード方向の１次元プロジェクションデータを取得する取得部と、
前記１次元プロジェクションデータを用いて、前記位相エンコード方向の被検体厚を計測する計測部と、
前記被検体厚に基づいて、前記本撮像が行われる際に前記被検体内の撮像領域の前記位相エンコード方向の外側に印加される飽和パルスの励起厚及び励起位置を算出する算出部と
を備える、磁気共鳴イメージング装置。
続きを表示（約 1,000 文字）【請求項２】
前記取得部は、前記本撮像で撮像される前記被検体のスライスを包含するスライス撮像範囲を励起して前記位相エンコード方向の１次元プロジェクションデータ収集を行うことで、前記１次元プロジェクションデータを取得する、
請求項１に記載の磁気共鳴イメージング装置。
【請求項３】
前記計測部は、前記１次元プロジェクションデータから、前記位相エンコード方向における前記被検体の信号の分布を示す信号プロファイルを取得し、当該信号プロファイルに基づいて、前記位相エンコード方向における前記撮像領域の外側の被検体厚を計測する、
請求項１又は２に記載の磁気共鳴イメージング装置。
【請求項４】
前記計測部は、前記信号プロファイルに基づいて、前記位相エンコード方向において前記被検体の信号が所定の値となる位置を特定し、当該位置と、前記撮像領域の前記位相エンコード方向の縁辺の位置との間の距離を計測することで、前記被検体厚を計測する、
請求項３に記載の磁気共鳴イメージング装置。
【請求項５】
前記算出部は、前記被検体厚、前記撮像領域の中心位置、及び、前記撮像領域の大きさに基づいて、前記飽和パルスの励起厚及び励起位置を算出する、
請求項１又は２に記載の磁気共鳴イメージング装置。
【請求項６】
前記算出部は、前記飽和パルスのサイドローブ幅を算出し、少なくとも当該サイドローブ幅の大きさだけ前記撮像領域から間隔を空けて前記飽和パルスが印加されるように、前記飽和パルスの励起厚及び励起位置を算出する、
請求項１又は２に記載の磁気共鳴イメージング装置。
【請求項７】
前記取得部は、前記本撮像が行われる前に収集される前記被検体の位置決め用の撮像データから前記位相エンコード方向の１次元プロジェクションデータを生成することで、前記１次元プロジェクションデータを取得する、
請求項１に記載の磁気共鳴イメージング装置。
【請求項８】
本撮像の対象となる被検体の位相エンコード方向の１次元プロジェクションデータを取得するステップと、
前記１次元プロジェクションデータを用いて、前記位相エンコード方向の被検体厚を計測するステップと、
前記被検体厚に基づいて、前記本撮像が行われる際に前記被検体内の撮像領域の前記位相エンコード方向の外側に印加される飽和パルスの励起厚及び励起位置を算出するステップと
を含む、磁気共鳴イメージング方法。

発明の詳細な説明【技術分野】
【０００１】
本明細書及び図面に開示の実施形態は、磁気共鳴イメージング装置及び磁気共鳴イメージング方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、磁気共鳴イメージング（Magnetic Resonance Imaging：ＭＲＩ）装置によって被検体内の小さい撮像領域（Field OF View：ＦＯＶ）を高詳細に撮像する方法として、局所励起手法が広く用いられている。
【０００３】
例えば、一般的な局所励起手法として、２次元ＲＦ（Radio Frequency）励起法、斜め励起法、ＯＶＳ（Outer Volume Suppression）法が知られている。２次元ＲＦ（Radio Frequency）励起法は、位相エンコードを行いながらＲＦパルスを印加して局所励起を行う方法である。また、斜め励起法は、励起パルスの印加角度と再収束パルスの印加角度を変えて局所励起を行う方法である。また、ＯＶＳ法は、撮像領域の位相エンコード方向の外側に飽和パルスを印加して、撮像領域の外側の信号を抑制することで局所励起を行う方法である。
【０００４】
このうち、ＯＶＳ法では、被検体の大きさや撮像領域の位置によって飽和パルスの励起厚や励起位置が変わるため、ＭＲＩ装置の操作者が、被検体の構造を視認しながら飽和パルスの励起厚及び励起位置を設定する必要があり、ワークフローが煩雑になっている。これに対し、飽和パルスの励起厚を大きく設定することによってワークフローの煩雑さを軽減することも可能ではあるが、飽和パルスは励起厚を大きくすると励起プロファイルが悪化し、撮像領域に近い部分の信号抑制が不十分になるため、極力薄い励起厚とするのが望ましい。
【先行技術文献】
【特許文献】
【０００５】
特開２００４－２６１４８７号公報
特開２０１１－０９８０３１号公報
国際公開第２０１４／１８５５２１号
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本明細書及び図面に開示の実施形態が解決しようとする課題の一つは、被検体内の撮像領域の位相エンコード方向の外側に印加される飽和パルスの励起厚及び励起位置を容易かつ適切に設定することである。ただし、本明細書及び図面に開示の実施形態により解決しようとする課題は上記課題に限られない。後述する実施形態に示す各構成による各効果に対応する課題を他の課題として位置付けることもできる。
【課題を解決するための手段】
【０００７】
実施形態に係るＭＲＩ装置は、取得部と、計測部と、算出部とを備える。前記取得部は、本撮像の対象となる被検体の位相エンコード方向の１次元プロジェクションデータを取得する。前記計測部は、前記１次元プロジェクションデータを用いて、前記位相エンコード方向の被検体厚を計測する。前記算出部は、前記被検体厚に基づいて、前記本撮像が行われる際に前記被検体内の撮像領域の前記位相エンコード方向の外側に印加される飽和パルスの励起厚及び励起位置を算出する。
【図面の簡単な説明】
【０００８】

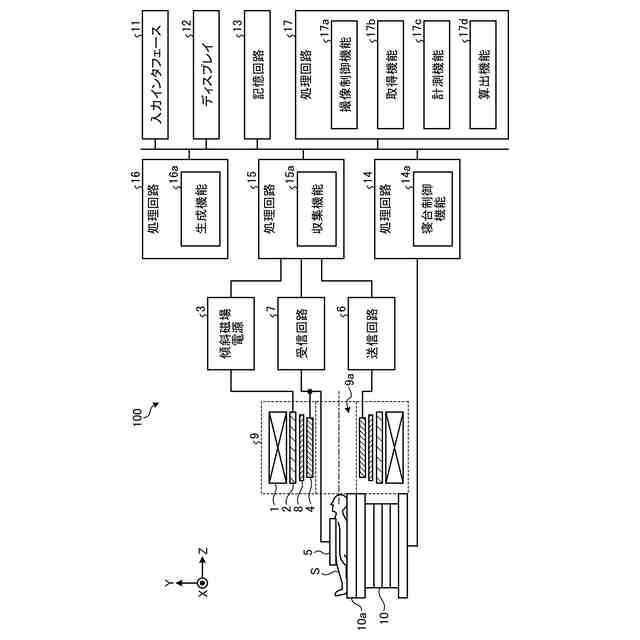

図１は、第１の実施形態に係るＭＲＩ装置の構成の一例を示す図である。

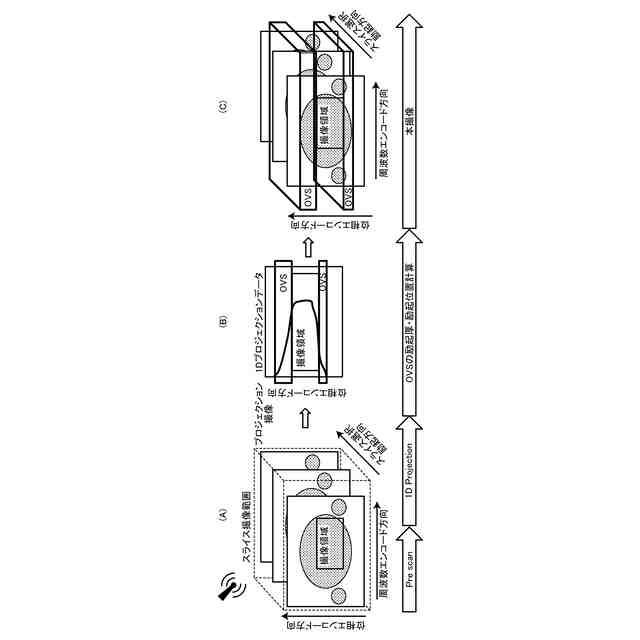

図２は、第１の実施形態に係るＭＲＩ装置によって行われる処理の概要を示す図である。
図３は、第１の実施形態に係るＭＲＩ装置によって行われる処理の一例を示す図である。

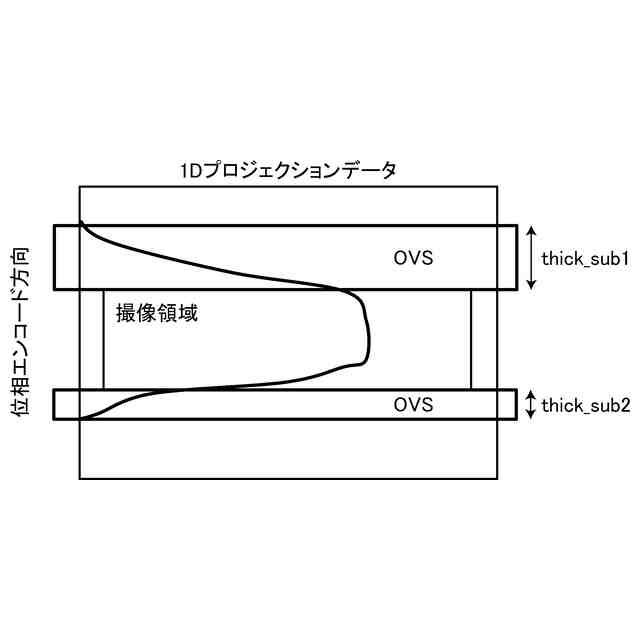

図４は、第１の実施形態に係る計測機能によって行われる処理の一例を示す図である。

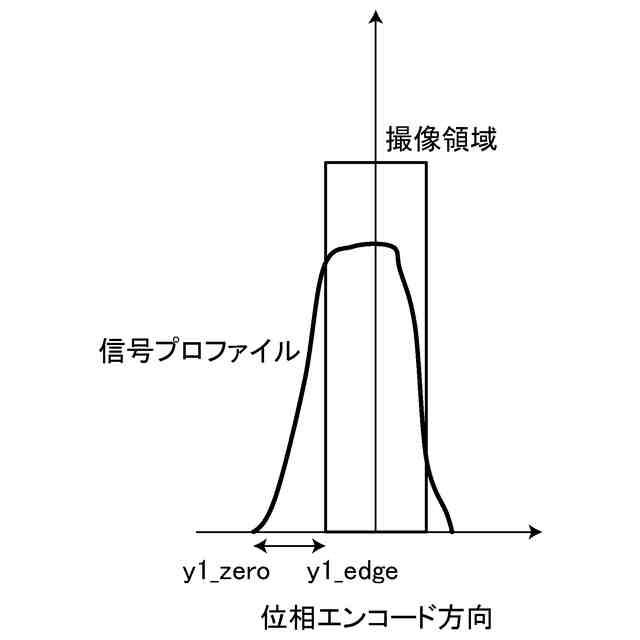

図５は、第１の実施形態に係る計測機能によって行われる処理の一例を示す図である。

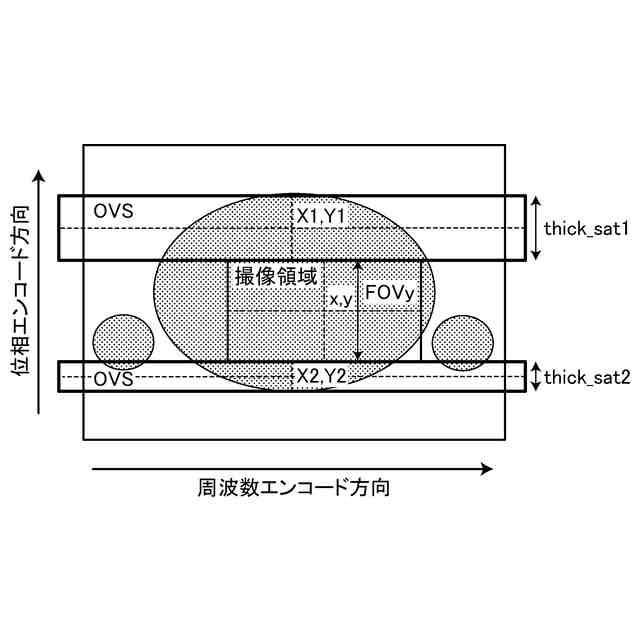

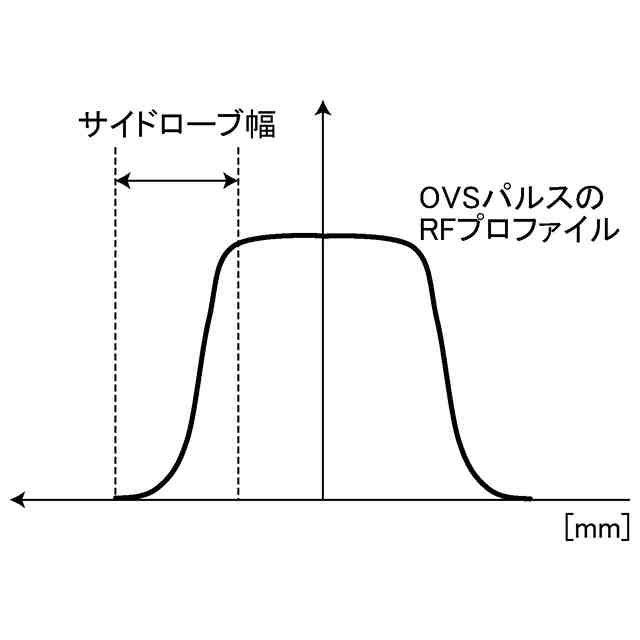

図６は、第１の実施形態に係る算出機能によって行われる処理の一例を示す図である。

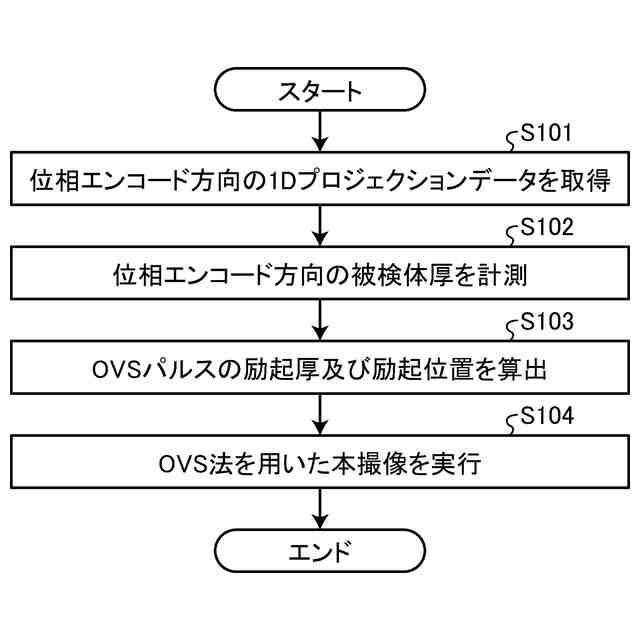

図７は、第１の実施形態に係るＭＲＩ装置が有する各処理機能によって行われる処理の処理手順を示すフローチャートである。
図８は、第２の実施形態に係るＭＲＩ装置によって行われる処理の一例を示す図である。
図９は、第２の実施形態に係るＭＲＩ装置によって行われる処理の一例を示す図である。
図１０は、第３の実施形態に係るＭＲＩ装置によって行われる処理の一例を示す図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照しながら、本願に係るＭＲＩ装置及びＭＲＩ方法の実施形態について詳細に説明する。
【００１０】
（第１の実施形態）
図１は、第１の実施形態に係るＭＲＩ装置の構成の一例を示す図である。
