公開番号2025118198
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024013367
出願日2024-01-31
発明の名称超音波診断装置および超音波診断プログラム
出願人富士フイルム株式会社
代理人弁理士法人YKI国際特許事務所
主分類A61B 8/08 20060101AFI20250805BHJP(医学または獣医学;衛生学)
要約【課題】本発明の目的は、被検体の組織の評価を容易にする超音波診断装置および超音波診断プログラムを提供することである。

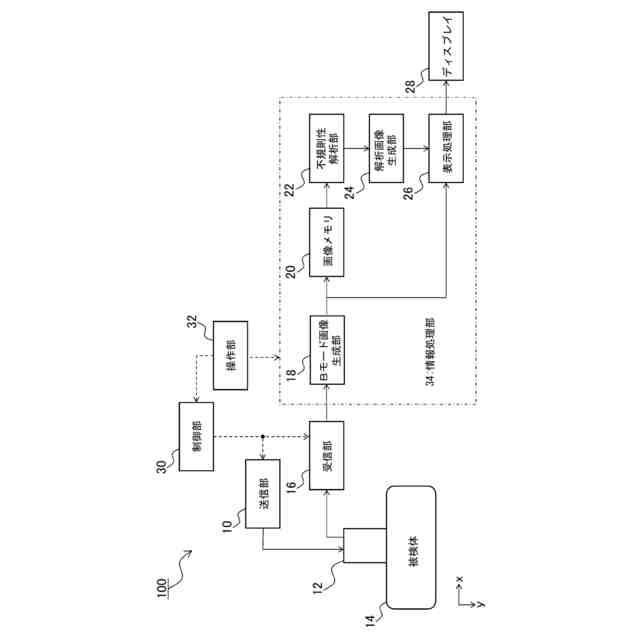

【解決手段】不規則性解析部22は、被検体14における異なる位置で取得された複数のBモード画像のそれぞれについて、複数の特徴点を抽出する特徴点抽出処理と、複数のBモード画像画像のそれぞれについて抽出された特徴点に基づいて、被検体14内の組織の不規則性を示す情報を生成する評価処理とを実行する。評価処理は、2つのBモード画像のうちの一方の特徴点と他方の特徴点との間の特徴点距離を、2つのBモード画像のそれぞれにおける各特徴点について求める距離評価処理を、複数のBモード画像のうちの基準Bモード画像と、他の複数のBモード画像のそれぞれとの各画像ペアについて実行する処理と、各画像ペアにおける各特徴点について求められた特徴点距離に基づいて不規則性を示す情報を生成する処理とを含む。
【選択図】図1
特許請求の範囲【請求項１】

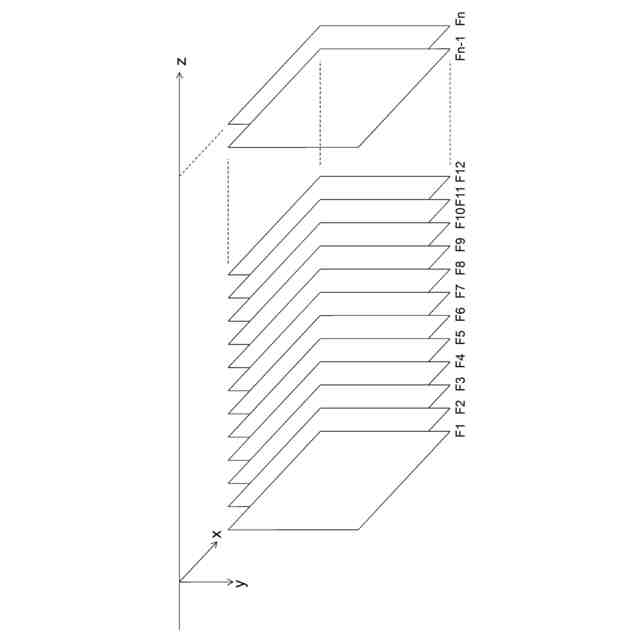

被検体における異なる位置で取得された複数の超音波画像のそれぞれについて、複数の特徴点を抽出する特徴点抽出処理と、
複数の前記超音波画像のそれぞれについて抽出された特徴点に基づいて、前記被検体内の組織の不規則性を示す情報を生成する評価処理と、
を実行する情報処理部を備えることを特徴とする超音波診断装置。
続きを表示（約 1,900 文字）【請求項２】
請求項１に記載の超音波診断装置であって、
前記評価処理は、
２つの前記超音波画像のうちの一方の特徴点と、当該一方の特徴点に対応する他方の特徴点との間の特徴点距離を、２つの前記超音波画像のそれぞれにおける各特徴点について求める距離評価処理を、複数の前記超音波画像のうちいずれか１つである基準超音波画像と、他の複数の前記超音波画像のそれぞれとの各画像ペアについて実行する処理と、
各前記画像ペアにおける各特徴点について求められた前記特徴点距離に基づいて前記不規則性を示す情報を生成する処理と、を含むことを特徴とする超音波診断装置。
【請求項３】
請求項２に記載の超音波診断装置であって、
前記距離評価処理は、
前記画像ペアのうちの一方である前記基準超音波画像に対する他方のずれを求める処理を含み、当該他方の特徴点の位置を、その求められたずれによって補正した上で、前記特徴点距離を求める処理を含むことを特徴とする超音波診断装置。
【請求項４】
請求項２または請求項３に記載の超音波診断装置であって、
前記情報処理部は、
前記基準超音波画像における各特徴点に対し、各前記画像ペアについて求められた前記特徴点距離に基づいて色彩を決定し、
前記基準超音波画像における各特徴点に対応する局所領域に色彩が付された画像を生成することを特徴とする超音波診断装置。
【請求項５】
請求項１に記載の超音波診断装置であって、
前記評価処理は、
複数の前記超音波画像のそれぞれについて、複数の特徴点によって定義される特徴点外形を求め、
複数の前記超音波画像のうちいずれか１つである基準超音波画像と、他の複数の前記超音波画像のそれぞれとの各画像ペアについて、一方の特徴点外形と他方の特徴点外形との差異情報を求める特徴点外形評価処理を実行する処理と、
各前記画像ペアについて求められた前記差異情報に基づいて、前記不規則性を示す情報を生成する処理と、を含むことを特徴とする超音波診断装置。
【請求項６】
請求項５に記載の超音波診断装置であって、
前記特徴点外形評価処理は、
前記画像ペアのうちの一方である前記基準超音波画像に対する他方のずれを求める処理を含み、当該他方の特徴点外形の位置を、その求められたずれによって補正した上で、前記差異情報を求める処理を含むことを特徴とする超音波診断装置。
【請求項７】
請求項１に記載の超音波診断装置であって、
前記特徴点は、
前記超音波画像に現れる幾何学的特徴を示す特徴量が極大となる点、または所定の閾値を超える点であることを特徴とする超音波診断装置。
【請求項８】
被検体における異なる位置で取得された複数の超音波画像のそれぞれについて、複数の特徴点を抽出する特徴点抽出処理と、
複数の前記超音波画像のそれぞれについて抽出された特徴点に基づいて、前記被検体内の組織の不規則性を示す情報を生成する評価処理と、
をプロセッサに実行させることを特徴とする超音波診断プログラム。
【請求項９】
請求項８に記載の超音波診断プログラムであって、
前記評価処理は、
２つの前記超音波画像のうちの一方の特徴点と、当該一方の特徴点に対応する他方の特徴点との間の特徴点距離を、２つの前記超音波画像のそれぞれにおける各特徴点について求める距離評価処理を、複数の前記超音波画像のうちいずれか１つである基準超音波画像と、他の複数の前記超音波画像のそれぞれとの各画像ペアについて実行する処理と、
各前記画像ペアにおける各特徴点について求められた前記特徴点距離に基づいて前記不規則性を示す情報を生成する処理と、を含むことを特徴とする超音波診断プログラム。
【請求項１０】
請求項８に記載の超音波診断プログラムであって、
前記評価処理は、
複数の前記超音波画像のそれぞれについて、複数の特徴点によって定義される特徴点外形を求め、
複数の前記超音波画像のうちいずれか１つである基準超音波画像と、他の複数の前記超音波画像のそれぞれとの各画像ペアについて、一方の特徴点外形と他方の特徴点外形との差異情報を求める特徴点外形評価処理を実行する処理と、
各前記画像ペアについて求められた前記差異情報に基づいて、前記不規則性を示す情報を生成する処理と、を含むことを特徴とする超音波診断プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、超音波診断装置および超音波診断プログラムに関し、特に、被検体内の組織の評価に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
腫瘍の良悪性の判断に超音波診断装置が用いられている。一般に、腫瘍の良悪性の判断は、超音波診断装置によって取得されたＢモード画像等の超音波画像を参照した医師によって人為的に行われている。引用文献１には、時系列で取得された複数の超音波画像によって血管腫の診断を行うことが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－５４８１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
悪性腫瘍には、良性腫瘍に比べて内部構造の不規則性が高いという特徴がある。この特徴に着目して、超音波診断装置によって腫瘍の良悪性の判断を行うことが考えられている。しかし、医師には多大な経験が要され、多大な労力が課される。そこで、超音波診断装置によって、腫瘍の良悪性の判定を容易に行う技術が求められている。
【０００５】
本発明の目的は、被検体の組織の評価を容易にする超音波診断装置および超音波診断プログラムを提供することである。
ことである。
【課題を解決するための手段】
【０００６】
本発明に係る超音波診断装置は、被検体における異なる位置で取得された複数の超音波画像のそれぞれについて、複数の特徴点を抽出する特徴点抽出処理と、複数の前記超音波画像のそれぞれについて抽出された特徴点に基づいて、前記被検体内の組織の不規則性を示す情報を生成する評価処理と、を実行する情報処理部を備えることを特徴とする。
【０００７】

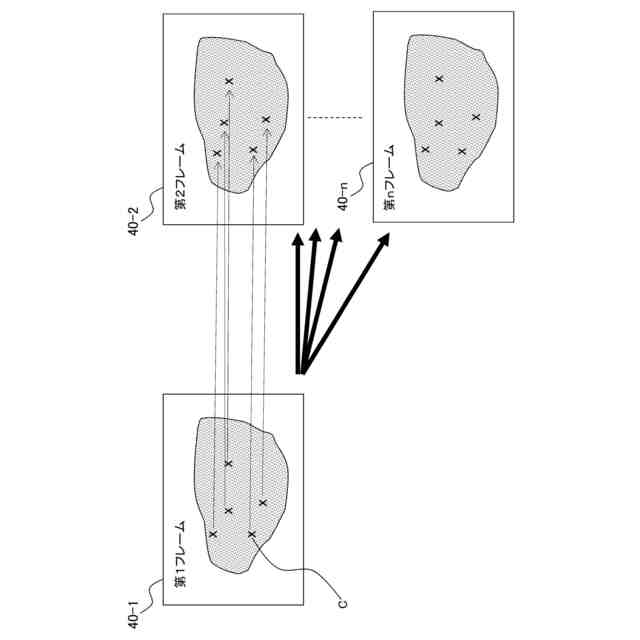

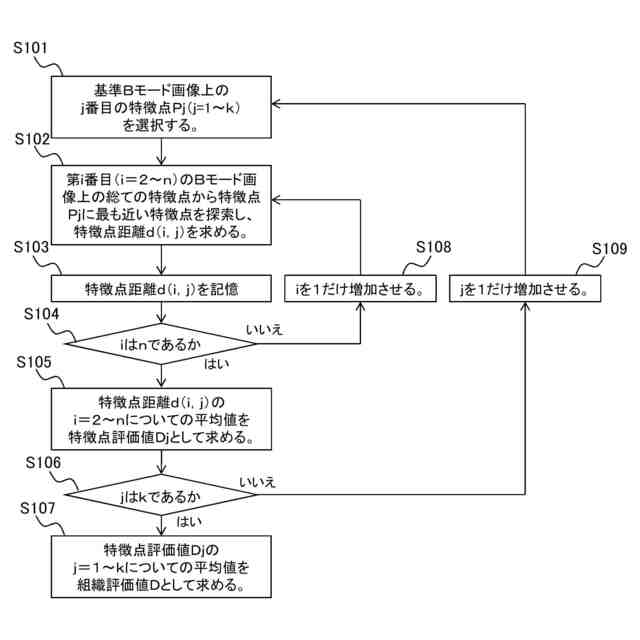

１つの実施形態では、前記評価処理は、２つの前記超音波画像のうちの一方の特徴点と、当該一方の特徴点に対応する他方の特徴点との間の特徴点距離を、２つの前記超音波画像のそれぞれにおける各特徴点について求める距離評価処理を、複数の前記超音波画像のうちいずれか１つである基準超音波画像と、他の複数の前記超音波画像のそれぞれとの各画像ペアについて実行する処理と、各前記画像ペアにおける各特徴点について求められた前記特徴点距離に基づいて前記不規則性を示す情報を生成する処理と、を含む。
【０００８】
１つの実施形態では、前記距離評価処理は、前記画像ペアのうちの一方である前記基準超音波画像に対する他方のずれを求める処理を含み、当該他方の特徴点の位置を、その求められたずれによって補正した上で、前記特徴点距離を求める処理を含む。
【０００９】

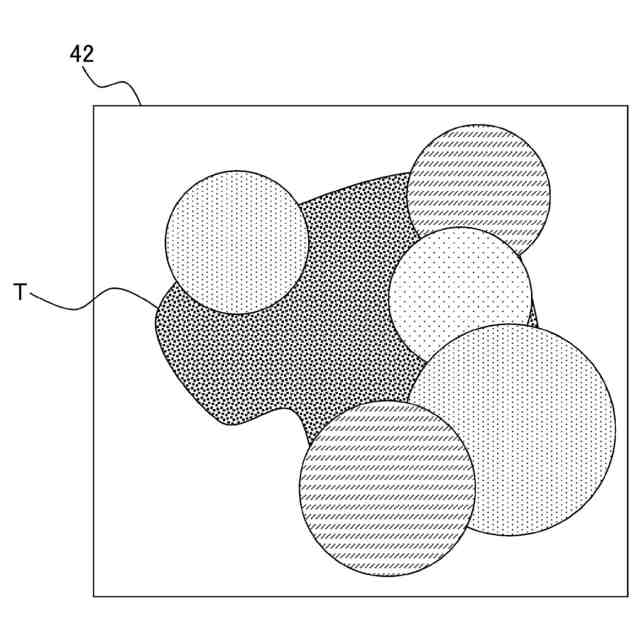

１つの実施形態では、前記情報処理部は、前記基準超音波画像における各特徴点に対し、各前記画像ペアについて求められた前記特徴点距離に基づいて色彩を決定し、前記基準超音波画像における各特徴点に対応する局所領域に色彩が付された画像を生成する。
【００１０】

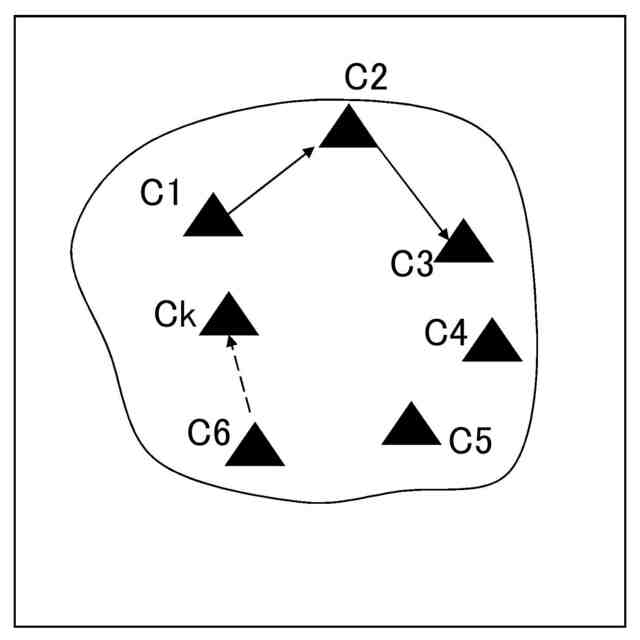

１つの実施形態では、前記評価処理は、複数の前記超音波画像のそれぞれについて、複数の特徴点によって定義される特徴点外形を求め、複数の前記超音波画像のうちいずれか１つである基準超音波画像と、他の複数の前記超音波画像のそれぞれとの各画像ペアについて、一方の特徴点外形と他方の特徴点外形との差異情報を求める特徴点外形評価処理を実行する処理と、各前記画像ペアについて求められた前記差異情報に基づいて、前記不規則性を示す情報を生成する処理と、を含む。
（【００１１】以降は省略されています）
