公開番号2025118462
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024013785
出願日2024-01-31
発明の名称電動ハンドドリル
出願人株式会社知財事業研究所
代理人個人
主分類B23B 45/00 20060101AFI20250805BHJP(工作機械;他に分類されない金属加工)
要約【課題】作業の安全性、作業効率および作業精度を向上させることができる電動ハンドドリルを提供する。
【解決手段】電動ハンドドリルは、孔を穿つ直線状に延材するドリル部と、前記ドリル部を回転させるモータを有する本体部と、前記ドリル部の先端を光域に含む光を照射する照明部とを含み、前記照明部は、前記ドリル部の先端が広域の左右方向の中央に位置するように光を照射する。
【選択図】図2
特許請求の範囲【請求項１】
穴を穿つ直線状に延材するドリル部と、
前記ドリル部を回転させるモータを有する本体部と、
前記ドリル部の先端を光域に含む光を照射する照明部とを含み、
前記照明部は、前記ドリル部の先端が前記光の光域の左右方向の中央に位置するように光を照射する、電動ハンドドリル。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電動ハンドドリルに関するものであり、特に照明部を備えた電動ハンドドリルに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、電動ハンドドリルは、電動モーターを使用してドリルビットを回転させ、木材、金属、プラスチック、その他の材料に穴を開けるための携帯型工具として電動ハンドドリルがある。
【０００３】
そのような電動ハンドドリルには、例えば、特許文献１に記載のように、穴あけ方向の精度を確保するために水平器を使用するものがある。これにより、ユーザーはドリルの垂直または水平の位置を目視で確認しながら作業を行うことができる。
【先行技術文献】
【特許文献】
【０００４】
実開昭６０－００４３０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、特許文献１に記載の電動ハンドドリルでは、水平器を見ながら作業をすることになり、回転体であるドリル作業においては危険を伴う課題があった。また、低照度環境下や複雑な作業環境では、ドリルの正確な位置を把握しにくいという課題があった。
【課題を解決するための手段】
【０００６】
（１）本発明に係る電動ハンドドリルは、孔を穿つ直線状に延材するドリル部と、前記ドリル部を回転させるモータを有する本体部と、前記ドリル部の先端を光域に含む光を照射する照明部とを含み、前記照明部は、前記ドリル部の先端が光域の左右方向の中央に位置するように光を照射する。
【発明の効果】
【０００７】
本発明によれば、照明部を通じて、作業者がドリルの先端位置と方向を容易に識別できるようになる。これにより、従来の水平器を用いた方法と比較して、作業の安全性、作業効率および作業精度を向上させることができる。また、低照度環境下でもドリルの位置を明確にすることが可能となる。
【図面の簡単な説明】
【０００８】

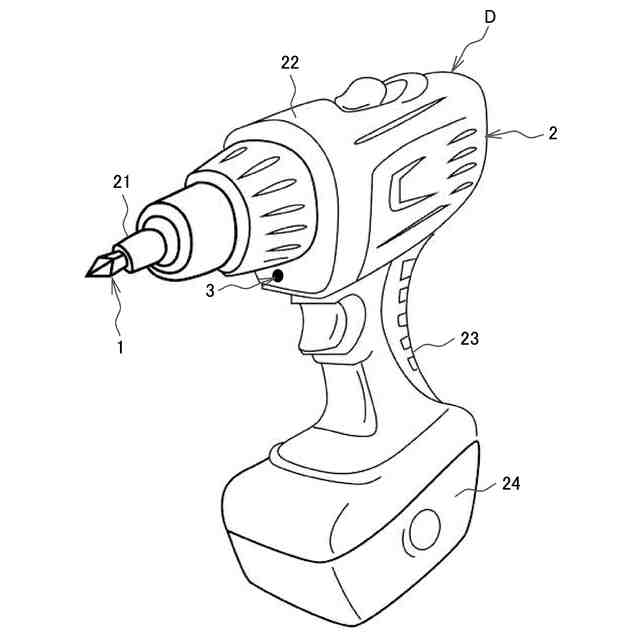

本実施形態に係る電動ハンドドリルを示す斜視図である。

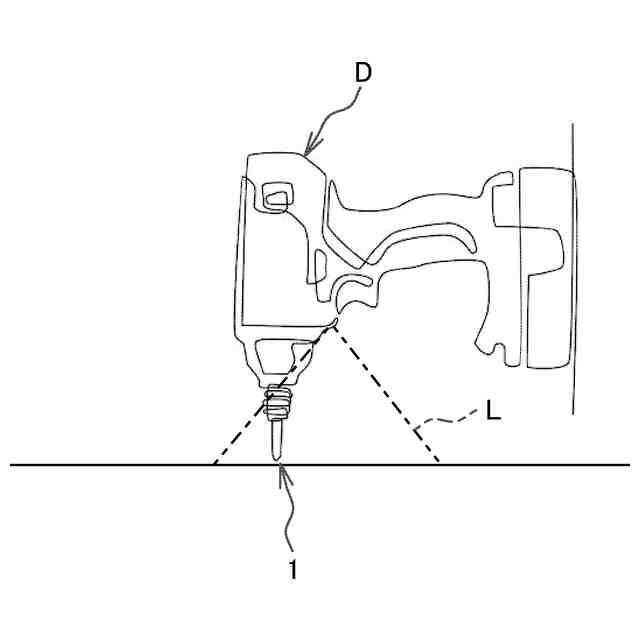

第１の実施形態に係る電動ハンドドリルを使用する状態を示す概略図である。

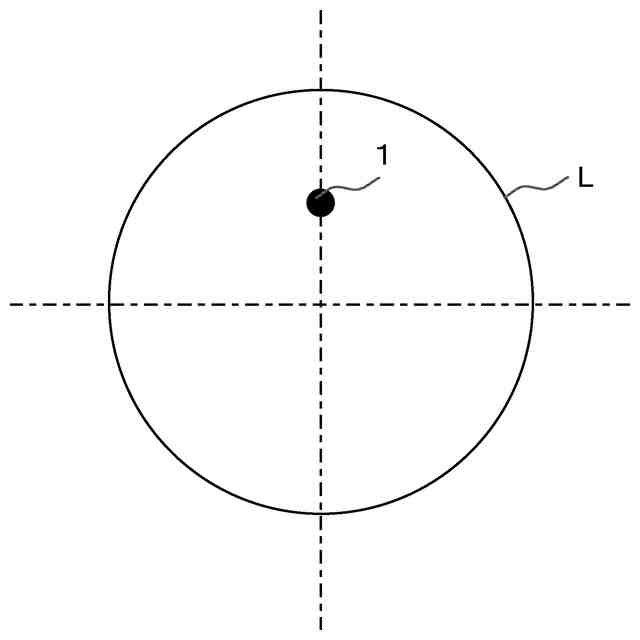

第１の実施形態に係る電動ハンドドリルの照射部からの光とドリル先端の関係を示す平面図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態に係る電動ハンドドリルＤについて、図面を参照しつつ説明する。なお、本実施形態において、ドリル部１の先端方向を前方向、前方向の逆を後ろ方向、本体部２の把持部２３の延在方向を上下方向、ドリル部１の先端を本体部２から見て左側を左方向、ドリル部１の先端を本体部２から見て右側を右方向として説明する。
【００１０】
図１に示すように、本発明に係る電動ハンドドリルＤは、ドリル部１と、本体部２と、照明部３とを備える。ドリル部１は、通常の電動ハンドドリルＤと同様に、様々な材料に穴を開けるためのドリルビットからなる。ドリルビットは直線上に延在する。
