公開番号2025120620
公報種別公開特許公報(A)
公開日2025-08-18
出願番号2024015534
出願日2024-02-05
発明の名称表面被覆切削工具
出願人三菱マテリアル株式会社
代理人個人
主分類B23B 27/14 20060101AFI20250808BHJP(工作機械;他に分類されない金属加工)
要約【課題】ステンレス鋼等の切削加工に供して優れた耐摩耗性および耐欠損性を有する切削工具を提供
【解決手段】基体と該基体に設けられた被覆層を有する表面被覆切削工具であって、前記被覆層は前記基体に接する下部層と該下部層に接する上部層を含み、前記下部層は平均厚さが0.5～5.0μmであり、その平均組成は、(Al_1-x-yCr_xMe_y)N(MeはNb、Mo、Ta、Wの少なくとも1種以上、0.20≦x≦0.59、0.01≦y≦0.30)であり、前記上部層は平均厚さが0.5～5.0μmであり、その平均組成は、(Ti_1-zSi_z)N(0.01≦z≦0.40)であることを特徴とする表面被覆切削工具

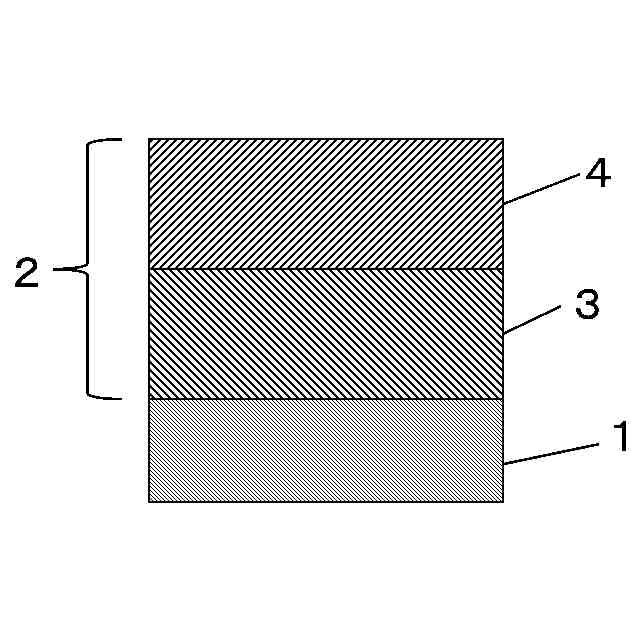

【選択図】図1
特許請求の範囲【請求項１】
基体と該基体に設けられた被覆層を有する表面被覆切削工具であって、
前記被覆層は前記基体に接する下部層と該下部層に接する上部層を含み、
前記下部層は平均厚さが０．５～５．０μｍであり、その平均組成は、（Ａｌ
１－ｘ－ｙ
Ｃｒ
ｘ
Ｍｅ
ｙ
）Ｎ（ＭｅはＮｂ、Ｍｏ、Ｔａ、Ｗの少なくとも１種以上、０．２０≦ｘ≦０．５９、０．０１≦ｙ≦０．３０）であり、
前記上部層は平均厚さが０．５～５．０μｍであり、その平均組成は、（Ｔｉ
１－ｚ
Ｓｉ
ｚ
）Ｎ（０．０１≦ｚ≦０．４０）である
ことを特徴とする表面被覆切削工具。
続きを表示（約 130 文字）【請求項２】
前記下部層および前記上部層の縦断面の界面において隣接し合う前記下部層の結晶粒と前記上部層の結晶粒との方位差が０度以上５度未満にある前記界面の長さの割合が、前記界面の全長の５０～１００％であることを特徴とする請求項１に記載の表面被覆切削工具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、表面被覆切削工具（以下、被覆工具ということがある）に関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来から、被覆工具としては、例えば、炭化タングステン（以下、ＷＣで表す）基超硬合金等の基体に被覆層を形成したものが知られている。
そして、この被覆層の組成、層構造を調整することによって、切削性能がより一層向上した被覆工具を得る提案がなされている。
【０００３】
例えば、特許文献１には、基体側の（Ａｌ
ａ
Ｃｒ
１－ａ
）
１－ｘ
Ｎ
ｘ
（０．５０≦ａ＜０．７０、０．４８≦ｘ≦０．５２）の組成を有し、（１１１）面の半値幅が所定値であり、（１１１）面、（２００）面、（２２０）面のピーク強度に所定の関係がある第１層と、表面側の（Ｔｉ
１－ｂ
Ｓｉ
ｂ
）
１－ｙ
Ｎ
ｙ
（０．０１≦ｂ≦０．２５、０．４８≦ｙ≦０．５２）の組成を有し、（１１１）面の半値幅が所定値であり、（１１１）面、（２００）面、（２２０）面のピーク強度に所定の関係がある第２層とを有し、両層の（１１１）面の面間隔に所定の関係がある被覆工具が記載され、該被覆工具は耐摩耗性に優れるとされている。
【０００４】
また、例えば、特許文献２には、基体表面の層が（Ａｌ
１－ｘ－ｙ
Ｃｒ
ｘ
Ｓｉ
ｙ
）（Ｎ
１－ｚ
Ｃ
ｚ
）（０．３≦ｘ≦０．７、０≦ｙ≦０．１、０≦ｚ≦０．３）であって平均層厚０．５～８．０μｍであり、構成元素の９０原子％以上が金属元素である粒子を含有しており、前記粒子は断面長径が１．０μｍ以下、かつその平均値が０．０５～０．５μｍで３～１０％の面積率で分布し、前記粒子のうち特定のものが所定の分布をし、前記基体表面の層の表面に少なくともＴｉ、Ｃｒ、ＡｌのいずれかとＳｉから選ばれる１種以上の元素の窒化物層、炭化物層または炭窒化物層のいずれかであって所定のビッカース硬さを有する表面層を有する被覆工具が記載され、該被覆工具は耐欠損性および耐摩耗性に優れるとされている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１２－４５６５０号公報
特開２０１４－８７８６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は、前記事情や前記提案を鑑みてなされたものであって、ステンレス鋼等の切削加工に供して優れた耐摩耗性および耐欠損性を有する切削工具を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の実施形態に係る表面被覆切削工具は、
基体と該基体に設けられた被覆層を有し、
前記被覆層は前記基体に接する下部層と該下部層に接する上部層を含み、

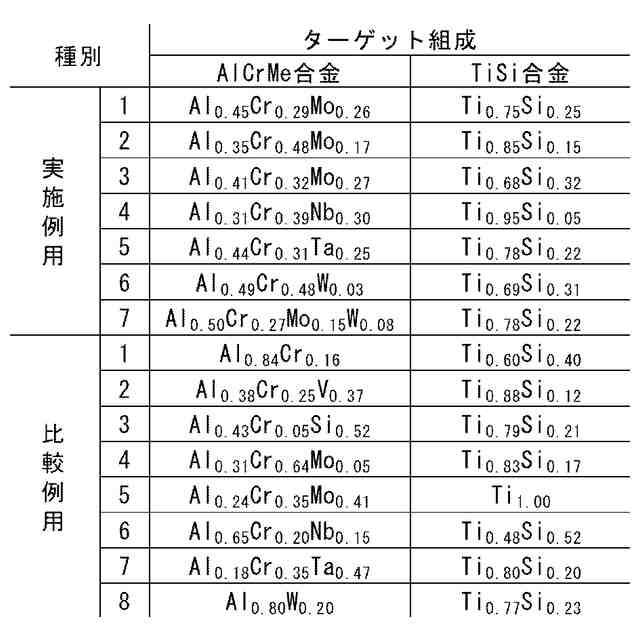

前記下部層は平均厚さが０．５～５．０μｍであり、その平均組成は、（Ａｌ
１－ｘ－ｙ
Ｃｒ
ｘ
Ｍｅ
ｙ
）Ｎ（ＭｅはＮｂ、Ｍｏ、Ｔａ、Ｗの少なくとも１種以上、０．２０≦ｘ≦０．５９、０．０１≦ｙ≦０．３０）であり、
前記上部層は平均厚さが０．５～５．０μｍであり、その平均組成は、（Ｔｉ
１－ｚ
Ｓｉ
ｚ
）Ｎ（０．０１≦ｚ≦０．４０）である。
【０００８】
前記実施形態に係る表面被覆切削工具は、次の（１）を満足していてもよい。
【０００９】

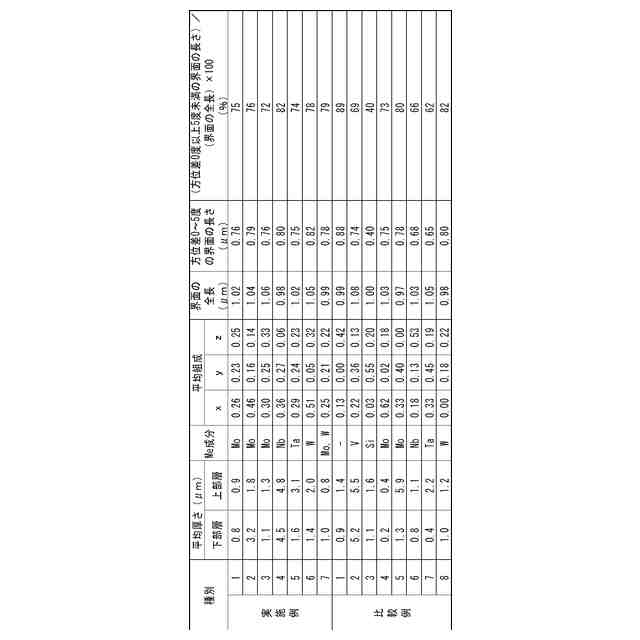

（１）前記下部層および前記上部層の縦断面の界面において、隣接し合う前記下部層の結晶粒と前記上部層の結晶粒との方位差が０度以上５度未満にある前記界面の長さの占める割合が、前記界面の全長の５０～１００％であること。
【発明の効果】
【００１０】
前記表面被覆切削工具は、ステンレス鋼等の切削に供しても、優れた耐摩耗性および耐欠損性を発揮する。
【図面の簡単な説明】
（【００１１】以降は省略されています）
