公開番号2025117502
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024091988
出願日2024-06-06
発明の名称部材の接合方法
出願人株式会社東芝
代理人弁理士法人iX
主分類B23K 20/00 20060101AFI20250804BHJP(工作機械;他に分類されない金属加工)
要約【課題】簡易な構成の接合ツールを用いる場合であっても、接合部分に深さの深い凹部が生じるのを抑制することができる部材の接合方法を提供することである。
【解決手段】実施形態に係る部材の接合方法は、第1の部材の、第1の裏当て側とは反対側の面に、回転させた接合ツールを用いて摩擦攪拌処理を施して、微細結晶粒組織を含む第1の層を形成する工程と、前記第1の部材の、前記第1の層が形成されている側の面に、第2の部材を載置する工程と、前記第2の部材の、前記第1の部材側とは反対側の面であって、前記第1の層に対向する領域を、加圧および加熱する工程と、を備えている。

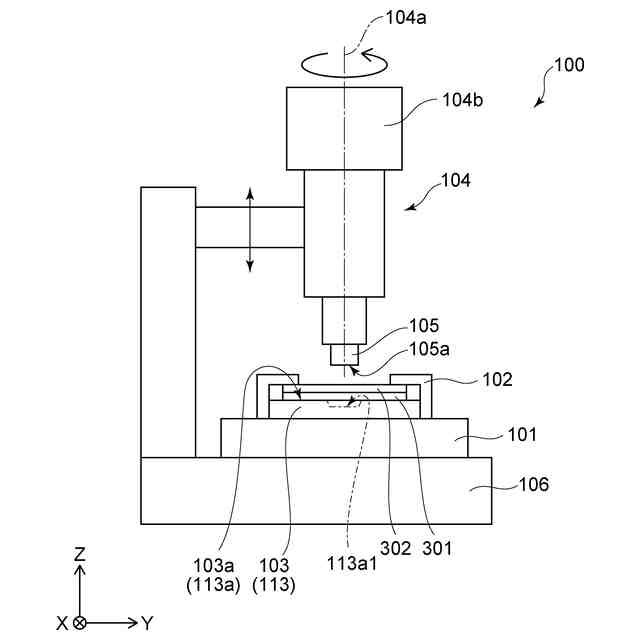

【選択図】図2
特許請求の範囲【請求項１】

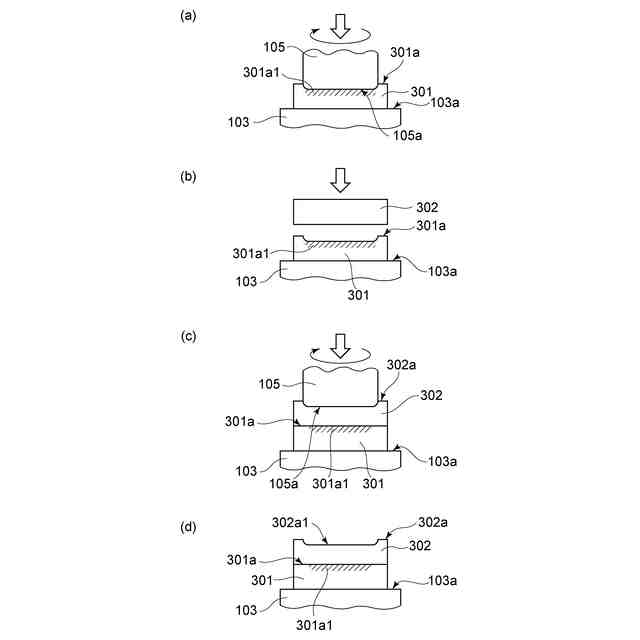

第１の部材の、第１の裏当て側とは反対側の面に、回転させた接合ツールを用いて摩擦攪拌処理を施して、微細結晶粒組織を含む第１の層を形成する工程と、
前記第１の部材の、前記第１の層が形成されている側の面に、第２の部材を載置する工程と、
前記第２の部材の、前記第１の部材側とは反対側の面であって、前記第１の層に対向する領域を、加圧および加熱する工程と、
を備えた部材の接合方法。
続きを表示（約 1,100 文字）【請求項２】

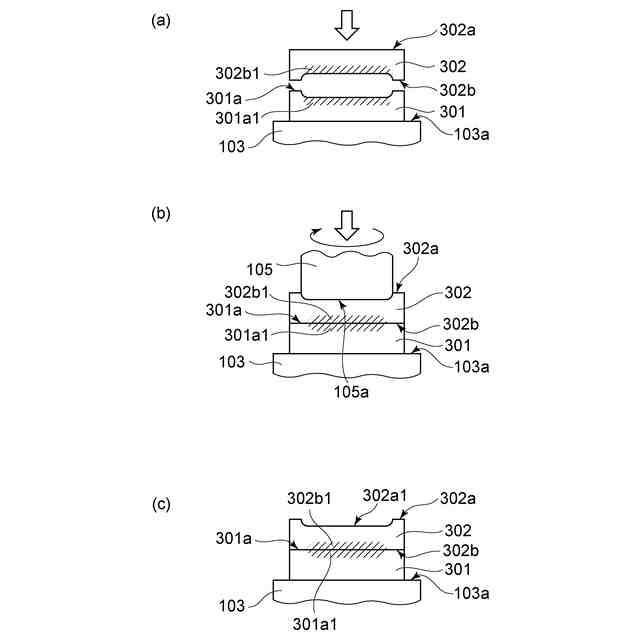

前記第２の部材の、前記第１の裏当て側とは反対側の面に、前記回転させた前記接合ツールを用いて摩擦攪拌処理を施して、微細結晶粒組織を含む第２の層を形成する工程をさらに備え、
前記第２の部材を載置する工程において、前記第１の部材の、前記第１の層が形成されている側に、前記第２の部材の、前記第２の層が形成されている側を載置する請求項１記載の部材の接合方法。
【請求項３】
前記微細結晶粒組織を含む前記第２の層を形成する工程において、前記第１の裏当てに代えて、前記第２の部材側の面に開口する凹部を有する第２の裏当てを用い、前記第２の部材の、前記第２の裏当て側とは反対側の面に前記第２の層を形成するとともに、前記第２の部材の、前記第２の裏当て側の前記凹部に対向する部分に凸部を形成し、
前記第２の部材の、前記第１の部材側とは反対側の面であって、前記第１の層に対向する領域を、加圧および加熱する工程において、前記第２の部材の前記凸部を、加圧および加熱する請求項２記載の部材の接合方法。
【請求項４】
前記第２の部材の、前記第１の部材側とは反対側の面であって、前記第１の層に対向する領域を、加圧および加熱する工程において、前記回転させた前記接合ツールを、前記第２の部材の、前記第１の層に対向する領域に押し当てる請求項１～３のいずれか１つに記載の部材の接合方法。
【請求項５】
前記接合ツールの、前記第１の部材側、または前記第２の部材側の端面の、少なくとも前記端面の回転中心を含む部分は、平坦な面である請求項１～３のいずれか１つに記載の部材の接合方法。
【請求項６】
前記摩擦攪拌処理を行う際に、前記回転させた前記接合ツールを、前記接合ツールの中心軸に交差する方向に移動させる請求項１～３のいずれか１つに記載の部材の接合方法。
【請求項７】
前記第２の部材の、前記第１の部材側とは反対側の面であって、前記第１の層に対向する領域を、加圧および加熱する工程において、前記回転させた前記接合ツールを、前記接合ツールの中心軸に交差する方向に移動させる請求項４記載の部材の接合方法。
【請求項８】
前記接合ツールの、前記第１の部材側、または前記第２の部材側の端面の、少なくとも前記端面の回転中心を含む部分は、平坦な面である請求項６、または７に記載の部材の接合方法。
【請求項９】
前記接合ツールは先端に攪拌ピンを備え、前記攪拌ピンの高さ方向の長さは、前記摩擦攪拌処理を施す前記第１の部材あるいは前記第２の部材の厚さ方向の長さより短い請求項１～３のいずれか１つに記載の部材の接合方法。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、部材の接合方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
例えば、金属を含む部材を重ね合わせ接合する方法として、摩擦攪拌点接合（FSSW；Friction Stir Spot Welding）が提案されている。摩擦攪拌点接合は、例えば、抵抗溶接（スポット溶接）に比べて、アルミニウムなどの低電気抵抗金属を接合する際に必要となる電力が少ないという利点がある。
【０００３】
ここで、摩擦攪拌点接合においては、一般的には、ショルダと、ショルダから突出する攪拌ピンとを有する接合ツールが用いられる。摩擦攪拌点接合を行う際には、重ね合わされた金属板に、回転させた接合ツールを押し当てて、ショルダが上側の金属板の内部に位置し、攪拌ピンが上側および下側の金属板の内部に位置する様にする。そのため、摩擦攪拌点接合を行えば、接合部分に、接合ツールの先端の形状が転写されることになる。すなわち、接合部分に、ショルダが押し入れられた跡である、深さの浅い凹部と、攪拌ピンが押し入れられた跡である、深さの深い凹部とが形成される。
【０００４】
また、摩擦攪拌点接合において、金属板と金属板との間に微細結晶粒シートを挟んだり、金属板と金属板との間に微細結晶粒層を設けたりする技術が提案されている。しかしながら、これらの技術においても、ショルダと、ショルダから突出する攪拌ピンとを有する接合ツールが用いられるため、接合部分に、攪拌ピンが押し入れられた跡である、深さの深い凹部が形成されることになる。
【０００５】
接合部分に深さの深い凹部が有ると、製品の美観が損なわれる。また、接合部分に深さの深い凹部が有ると、凹部に水分などが留まり易く、また、蒸発に時間を要するようになるので、接合部分や製品の信頼性が低下するという問題がある。この場合、単に、攪拌ピンを無くせば、接合中央部分に深さの深い凹部が生じなくなるが、金属板同士の接触位置まで攪拌領域を到達させるのが困難となり、必要となる接合強度を得るのが困難となる。攪拌ピンの無い接合ツールで必要な接合強度を得るには、ショルダを上板へ深く挿入する必要があり、結局接合部に深い凹部が残る。
【０００６】
また、攪拌ピンとショルダを別体にして、攪拌ピンとショルダを個別に駆動して、軟化させた金属により、前述した、深さの深い凹部を埋める技術が提案されている。しかしながら、攪拌ピンとショルダを個別に駆動すると、接合ツールの構造が複雑となり、接合ツールのコストが高くなるという問題がある。また、ショルダが、上側の金属板の厚み以上の深さまで挿入されるため、接合荷重が高くなり、剛性の高い摩擦攪拌接合装置とする必要がある。そのため、摩擦攪拌接合装置のコストも高くなる。また、攪拌ピンとショルダを別体にしてスライドさせるため、攪拌ピンとショルダの間の隙間に、軟化させた金属が入り込み、攪拌ピンとショルダの側面に摩耗が生じ易くなる。そのため、経時的に接合ツールの強度が低下する場合がある（非特許文献１を参照）。
【０００７】
そこで、簡易な構成の接合ツールを用いる場合であっても、接合部分に深さの深い凹部が生じるのを抑制することができる部材の接合方法の開発が望まれていた。
【先行技術文献】
【特許文献】
【０００８】
特許第６５０５６１８号公報
特開２０１７－９４４７５号公報
特開２０２３－１５２１１０号公報
【非特許文献】
【０００９】
Camila C. de Castro et al.:Tool wear mechanisms and effects on refill friction stir spot welding of AA2198-T8 sheets, Journal of Materials Research and Technology, vol.20 (2022), 857-866.
【発明の概要】
【発明が解決しようとする課題】
【００１０】
本発明が解決しようとする課題は、簡易な構成の接合ツールを用いる場合であっても、接合部分に深さの深い凹部が生じるのを抑制することができる部材の接合方法を提供することである。
【課題を解決するための手段】
（【００１１】以降は省略されています）
