TOP
|
特許
|
意匠
|
商標
特許ウォッチ
Twitter
他の特許を見る
公開番号
2025153761
公報種別
公開特許公報(A)
公開日
2025-10-10
出願番号
2024056387
出願日
2024-03-29
発明の名称
Ni合金粉
出願人
JFEミネラル株式会社
代理人
個人
,
個人
主分類
B22F
9/28 20060101AFI20251002BHJP(鋳造;粉末冶金)
要約
【課題】静電容量に優れる積層セラミックコンデンサ(MLCC)が得られるNi合金粉を提供する。
【解決手段】Si含有量が0.05質量%以上0.50質量%未満であり、粒径D
50
が40~250nmである、Ni合金粉を提供する。上記Ni合金粉は、Ni-Ni結合、Ni-O結合およびNi-OH結合に対するNi-OH結合の割合が、40モル%以下であることが好ましい。上記Ni合金粉は、S含有量が200質量ppm以下であることが好ましい。
【選択図】なし
特許請求の範囲
【請求項1】
Si含有量が0.05質量%以上0.50質量%未満であり、
粒径D
50
が40~250nmである、Ni合金粉。
続きを表示(約 130 文字)
【請求項2】
Ni-Ni結合、Ni-O結合およびNi-OH結合に対するNi-OH結合の割合が、40モル%以下である、請求項1に記載のNi合金粉。
【請求項3】
S含有量が200質量ppm以下である、請求項1または2に記載のNi合金粉。
発明の詳細な説明
【技術分野】
【0001】
本発明は、Ni合金粉に関する。
続きを表示(約 2,000 文字)
【背景技術】
【0002】
積層セラミックコンデンサ(MLCC)は、誘電体と内部電極とが交互に積層された積層構造を有する。従来、Ni合金粉が、MLCCの内部電極を形成する材料として使用されている(特許文献1~3)。
【0003】

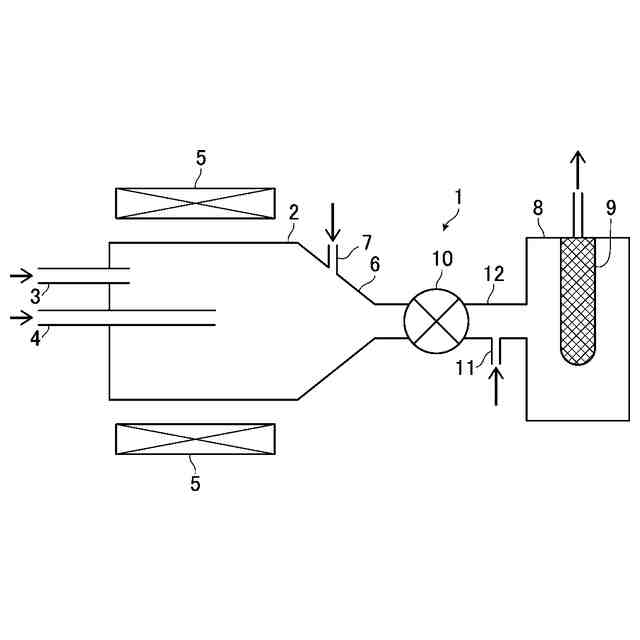

MLCCを製造するためには、まず、焼成されて誘電体となるセラミックグリーンシート上に、内部電極ペースト(Ni合金粉およびバインダを含有するペースト)を任意のパターンで印刷する。
次いで、内部電極ペーストが印刷されたセラミックグリーンシートを複数枚積み重ねて圧着し、未焼成の積層体(コンデンサ素体)を得る。
得られた積層体を、任意の形状に切断し、低温で加熱(脱バインダ)してから、高温で焼成する。これにより、セラミックグリーンシートが含有する誘電体材料(チタン酸バリウムなど)が焼結して、誘電体となる。また、内部電極ペーストが含有するNi合金粉が焼結して、内部電極となる。
【先行技術文献】
【特許文献】
【0004】
特開平11-189802号公報
【発明の概要】
【発明が解決しようとする課題】
【0005】
MLCCを製造する際には、交互に積層されたセラミックグリーンシートと内部電極ペーストとが同時に焼成される。
このとき、セラミックグリーンシートが含有する誘電体材料よりも、内部電極ペーストが含有するNi合金粉の方が先に低温で焼結する。
内部電極ペーストのNi合金粉が先に焼結すると、形成される内部電極に空隙が発生する。この場合、誘電体を被覆する内部電極の面積割合(被覆率)が低下し、有効に働く内部電極が減少する。所望の静電容量を得るためには、被覆率を向上させる必要がある。
【0006】
ところで、近年、MLCCを大容量化する観点から、内部電極および誘電体を薄くする(例えば、厚さを0.5μm以下にする)ことが要求されている。
Ni合金粉の細粒を用いると、内部電極を薄く形成できる。
しかし、活性の高い粒子表面の割合が増加することにより、焼結温度が低下し、被覆率が低下する。
【0007】
Ni合金粉に適量のSiを含有させることにより、焼結温度の低下を抑制できる。すなわち、焼結抑制効果が得られる。
もっとも、Niに比べてSiは非常に酸化されやすい金属であることから、Ni合金粉中のSiは、MLCCを製造する際の焼成雰囲気(酸素分圧が僅かである雰囲気)において、SiO
2
として析出しやすい。
このため、内部電極ペーストのNi合金粉中にSiが含まれると、内部電極と誘電体との間にSiO
2
層が形成される場合がある。
誘電体は、電圧が印加されることにより、電気を蓄える。このとき、SiO
2
層が内部電極と誘電体との間に存在すると、印加される電圧はSiO
2
層および誘電体の両方に分配され、誘電体に印加される電圧が低下する。すなわち、静電容量が低下する。
このようなSiO
2
層による分配の影響は、誘電体が厚い場合は無視できるが、誘電体の薄い場合は無視できない。
【0008】
特許文献1には、内部電極および誘電体を薄くした(例えば、厚さを0.5μm以下にした)MLCCの静電容量が増加したことは、記載されていない。
本発明者らが、特許文献1に記載されたNi合金粉を用いて、内部電極および誘電体の厚さが0.5μmであるMLCCを作製したところ、その静電容量が不十分な場合があった。
【0009】
そこで、本発明は、静電容量に優れる積層セラミックコンデンサ(MLCC)が得られるNi合金粉を提供することを目的とする。
特に、内部電極および誘電体が薄い場合であっても、静電容量に優れるMLCCが得られることを目的とする。
【課題を解決するための手段】
【0010】
本発明者らは、下記構成を採用することにより、上記目的が達成されることを見出し、本発明を完成させた。
すなわち、本発明は、以下の[1]~[3]を提供する。

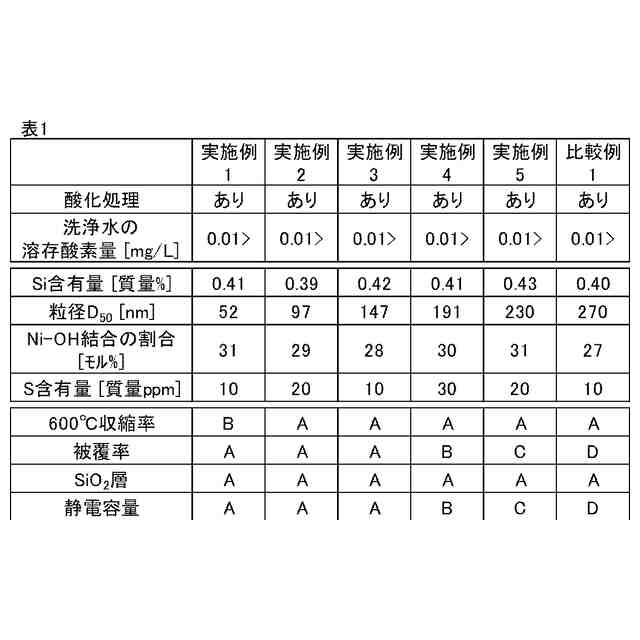

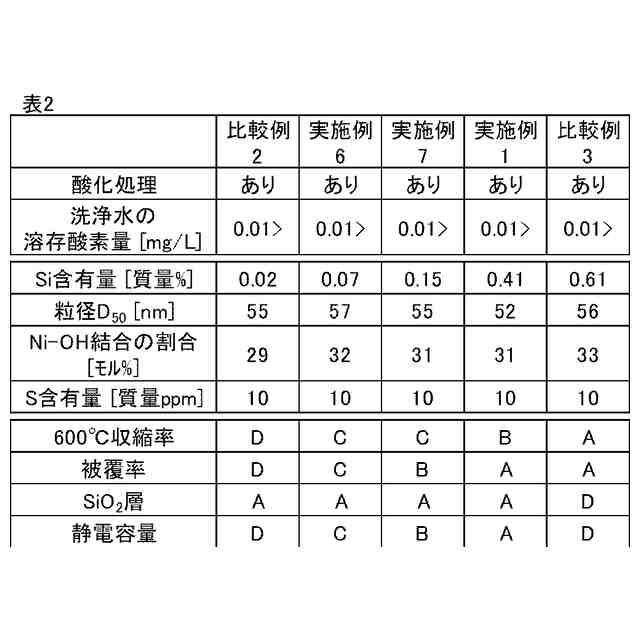

[1]Si含有量が0.05質量%以上0.50質量%未満であり、粒径D
50
が40~250nmである、Ni合金粉。

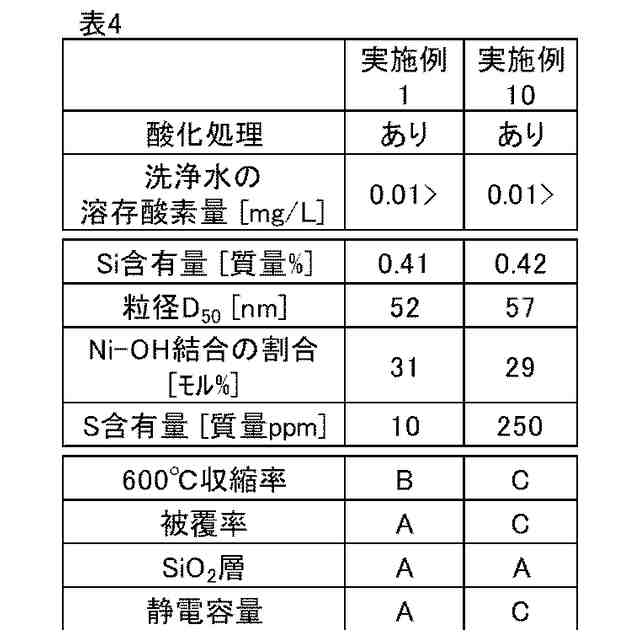

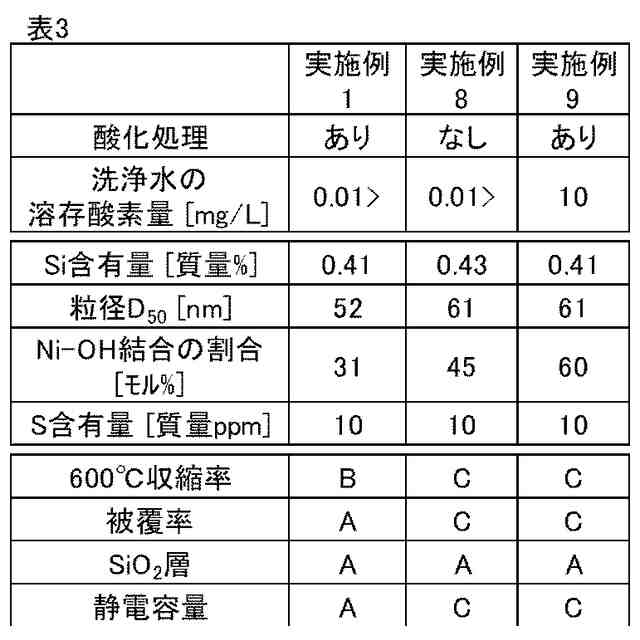

[2]Ni-Ni結合、Ni-O結合およびNi-OH結合に対するNi-OH結合の割合が、40モル%以下である、上記[1]に記載のNi合金粉。
[3]S含有量が200質量ppm以下である、上記[1]または[2]に記載のNi合金粉。
【発明の効果】
(【0011】以降は省略されています)
この特許をJ-PlatPat(特許庁公式サイト)で参照する
関連特許
個人
鋼の連続鋳造用鋳型
1か月前
個人
ピストンの低圧鋳造金型
5か月前
友鉄工業株式会社
錫プレート成形方法
24日前
トヨタ自動車株式会社
押湯入子
2か月前
大阪硅曹株式会社
無機中子用水性塗型剤
1か月前
株式会社プロテリアル
合金粉末の製造方法
6か月前
日本製鉄株式会社
モールドパウダー
2日前
山石金属株式会社
ガスアトマイズ装置
1か月前
山石金属株式会社
ガスアトマイズ装置
1か月前
トヨタ自動車株式会社
鋳バリ抑制方法
6か月前
芝浦機械株式会社
射出装置及び成形機
1か月前
株式会社キャステム
鋳造品の製造方法
5か月前
トヨタ自動車株式会社
中子の製造方法
2か月前
トヨタ自動車株式会社
中子の製造方法
3か月前
トヨタ自動車株式会社
突き折り棒
5か月前
トヨタ自動車株式会社
鋳物砂の再生方法
3か月前
旭有機材株式会社
鋳型の製造方法
2か月前
山石金属株式会社
アルミニウム含有粒子
1日前
トヨタ自動車株式会社
ケースの製造方法
4か月前
山石金属株式会社
アルミニウム含有粒子
1日前
株式会社日本触媒
窒素被覆金属粒子の製造方法
3か月前
JFEミネラル株式会社
Ni合金粉
1日前
愛知製鋼株式会社
継ぎ目なし管の製造方法
1か月前
トヨタ自動車株式会社
金型冷却構造
5か月前
株式会社プロテリアル
金属付加製造物の製造方法
1か月前
日本製鉄株式会社
Al脱酸鋼の連続鋳造方法
5か月前
株式会社豊田中央研究所
積層造形装置
4か月前
住友金属鉱山株式会社
金粉の製造方法
22日前
株式会社神戸製鋼所
炭素-銅含有粉末
5か月前
福田金属箔粉工業株式会社
Cu系粉末
3か月前
日立Astemo株式会社
成形装置
6か月前
ポーライト株式会社
焼結部品の製造方法
3か月前
セイコーエプソン株式会社
製造方法
5か月前
トヨタ自動車株式会社
焼結部材及びその製造方法
5か月前
artience株式会社
接合用ペースト、及び接合体
3か月前
大陽日酸株式会社
金属積層造形方法
12日前
続きを見る
他の特許を見る
