特許ウォッチ

公開番号2025122907
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2024018649
出願日2024-02-09
発明の名称摩擦材
出願人曙ブレーキ工業株式会社
代理人弁理士法人栄光事務所
主分類C09K 3/14 20060101AFI20250815BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】初期効力及び効き安定性に優れる摩擦材を提供すること。
【解決手段】摩擦調整材、繊維基材及び結合材を含む摩擦材であって、前記摩擦調整材としてジルコン酸塩を含有する、摩擦材。
【選択図】なし
特許請求の範囲【請求項１】
摩擦調整材、繊維基材及び結合材を含む摩擦材であって、
前記摩擦調整材としてジルコン酸塩を含有する、摩擦材。
続きを表示（約 260 文字）【請求項２】
前記ジルコン酸塩を０．５質量％以上２０質量％未満含有する、請求項１に記載の摩擦材。
【請求項３】
前記ジルコン酸塩が、ジルコン酸カルシウム、ジルコン酸バリウム、チタン酸ジルコン酸カルシウム、チタン酸ジルコン酸バリウム、ジルコン酸マグネシウム、ジルコン酸ストロンチウム及びチタン酸ジルコン酸バリウムカルシウムからなる群から選択される１種以上である、請求項１又は２に記載の摩擦材。
【請求項４】
銅成分の含有量が銅元素換算で０．５質量％以下である、請求項１又は２に記載の摩擦材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、自動車、鉄道車両及び産業機械等に用いられる摩擦材に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
近年、車両のＥＶ化に伴う摩擦ブレーキの使用率に対する回生ブレーキ使用率の増加により、摩擦材の摩擦制動が減少する傾向がある。このため、摩擦材には、一般効力だけではなく、制動履歴が少ない状態での効き（以下、「初期効力」という。）の確保も必要になりつつある。
【０００３】
特許文献１は、酸化ジルコニウムとチタン酸塩とを含有し、高温での耐摩耗性及びメタルキャッチの抑制に優れた摩擦材を開示している。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－１１７７２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１では、初期効力の確保について検討も確認もされていない。
【０００６】
本発明は、上記従来の実情に鑑みてなされたものであって、初期効力及び効き安定性に優れる摩擦材を提供することを解決すべき課題としている。
【課題を解決するための手段】
【０００７】
本発明者らは、鋭意検討を重ねた結果、摩擦材に含まれる摩擦調整材としてジルコン酸塩を含有させることで上記課題を解決できることを見出し、本発明を完成するに至った。
【０００８】
すなわち、本発明は下記＜１＞～＜４＞に関するものである。
＜１＞
摩擦調整材、繊維基材及び結合材を含む摩擦材であって、
前記摩擦調整材としてジルコン酸塩を含有する、摩擦材。
＜２＞
前記ジルコン酸塩を０．５質量％以上２０質量％未満含有する、＜１＞に記載の摩擦材。
＜３＞
前記ジルコン酸塩が、ジルコン酸カルシウム、ジルコン酸バリウム、チタン酸ジルコン酸カルシウム、チタン酸ジルコン酸バリウム、ジルコン酸マグネシウム、ジルコン酸ストロンチウム及びチタン酸ジルコン酸バリウムカルシウムからなる群から選択される１種以上である、＜１＞又は＜２＞に記載の摩擦材。
＜４＞
銅成分の含有量が銅元素換算で０．５質量％以下である、＜１＞～＜３＞のいずれか１つに記載の摩擦材。
【発明の効果】
【０００９】
本発明の摩擦材は、初期効力及び効き安定性に優れる。
【発明を実施するための形態】
【００１０】
以下、本発明について詳述するが、これらは望ましい実施態様の一例を示すものであり、本発明はこれらの内容に特定されるものではない。なお、本明細書において、「～」で示される数値範囲は「以上」、「以下」を意味する。

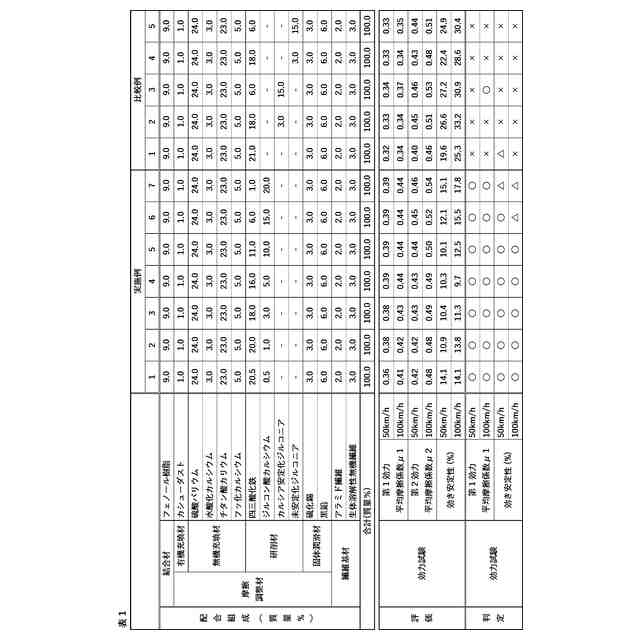

（【００１１】以降は省略されています）

関連特許
