公開番号2025123031
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2024018861
出願日2024-02-09
発明の名称キャップおよび容器
出願人サントリーホールディングス株式会社,株式会社吉野工業所
代理人個人,個人,個人,個人
主分類B65D 47/20 20060101AFI20250815BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】蓋体をキャップ本体から外して小穴を開放した状態で、吐出弁を有さない容器をハンドリングしても、小穴を通してキャップ本体の外部に内容物が意図せず漏出するのを抑制することができる。

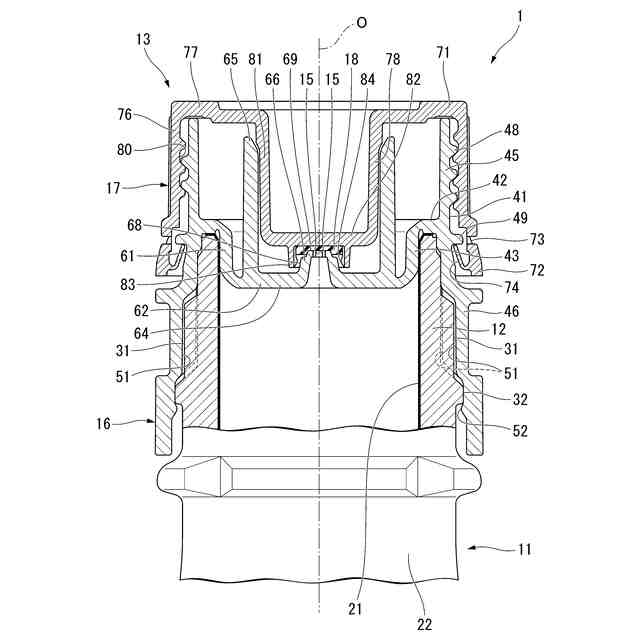

【解決手段】キャップ13は、容器本体11の口部12に装着され、かつ内容物を吐出可能な小穴15が形成されたキャップ本体16と、蓋体17と、を備え、キャップ本体16は、口部12に、この口部12から上方に突出した状態で外装される外装筒41と、口部12内に嵌合される第1筒43と、を備え、第1筒43には、上方に向けて延びる連結筒65と、連結筒65より径方向の内側に位置し、上方に向けて突出した有頂筒状の台座筒66と、が形成され、台座筒66の頂壁69に、小穴15が上下方向に貫いて形成されている。
【選択図】図2
特許請求の範囲【請求項１】
内容物を収容する容器本体の口部に装着され、かつ内容物を吐出可能な小穴が形成されたキャップ本体と、
前記キャップ本体に離脱可能に螺着された蓋体と、を備え、
前記キャップ本体は、
前記容器本体の口部に、この口部から上方に突出した状態で外装される外装筒と、
前記容器本体の口部内に嵌合される第１筒と、を備え、
前記外装筒のうち、前記容器本体の口部から上方に突出する上部に、前記蓋体が螺着され、
前記第１筒には、
上方に向けて延びる連結筒と、
前記連結筒より径方向の内側に位置し、上方に向けて突出した有頂筒状の台座筒と、が形成され、
前記台座筒の頂壁に、前記小穴が上下方向に貫いて形成され、
前記蓋体には、前記連結筒内に有底筒状の第２筒が備えられ、
前記第２筒の底壁には、下方に向けて突出し、前記台座筒を径方向に囲う保持筒が形成され、前記保持筒内には、前記台座筒の頂壁に当接して前記小穴を封止するパッキンが配設されている、キャップ。
続きを表示（約 230 文字）【請求項２】
前記小穴の数が２つ以上である、請求項１に記載のキャップ。
【請求項３】
前記小穴の内径は０．３ｍｍ以下となっている、請求項１に記載のキャップ。
【請求項４】
請求項１～３のいずれか１項に記載されたキャップと、内容物を収容する容器本体とを有し、前記キャップが前記容器本体の口部に装着された容器。
【請求項５】
前記容器本体の満注容量は６００ｍｌ以下となっている、請求項４に記載の容器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、キャップおよび容器に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来から、例えば下記特許文献１に示されるような、収容される内容物の減少に伴い減容変形する内容器、および内容器が内装された外容器を備えるとともに、口部、胴部、および底部が、容器軸方向に沿って上方から下方に向けてこの順に配設された容器本体と、外容器の口部に装着され、かつ内容物の吐出孔が形成されたキャップ本体と、キャップ本体に離脱可能に螺着され、吐出孔を閉塞する蓋体と、を備え、容器本体に、内容物の減少に伴い、外容器と内容器との間に外気を導入する外気導入孔が設けられている、二重容器が知られている。
二重容器として、例えば下記特許文献２に示されるような、配管に接続されて配管内に内容物が吐出孔を通して供給される構成も知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１９７２５２号公報
特開２００５－３３５７１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
蓋体をキャップ本体から外して吐出孔を開放した状態で、容器を、例えば特許文献２に記載のように配管に接続する等、ハンドリングすると、吐出孔を開閉する吐出弁を有さない場合、吐出孔を通してキャップ本体の外部に内容物が意図せず漏出するおそれがある。
【０００５】
本発明は、蓋体をキャップ本体から外して吐出孔である小穴を開放した状態で、吐出弁を有さない容器をハンドリングしても、小穴を通してキャップ本体の外部に内容物が意図せず漏出するのを抑制することができるキャップおよび容器を提供する。
【課題を解決するための手段】
【０００６】
本発明の一態様に係るキャップは、内容物を収容する容器本体の口部に装着され、かつ内容物を吐出可能な小穴が形成されたキャップ本体と、前記キャップ本体に離脱可能に螺着された蓋体と、を備え、前記キャップ本体は、前記容器本体の口部に、この口部から上方に突出した状態で外装される外装筒と、前記容器本体の口部内に嵌合される第１筒と、を備え、前記外装筒のうち、前記容器本体の口部から上方に突出する上部に、前記蓋体が螺着され、前記第１筒には、上方に向けて延びる連結筒と、前記連結筒より径方向の内側に位置し、上方に向けて突出した有頂筒状の台座筒と、が形成され、前記台座筒の頂壁に、前記小穴が上下方向に貫いて形成され、前記蓋体には、前記連結筒内に有底筒状の第２筒が備えられ、前記第２筒の底壁には、下方に向けて突出し、前記台座筒を径方向に囲う保持筒が形成され、前記保持筒内には、前記台座筒の頂壁に当接して前記小穴を封止するパッキンが配設されている。
【０００７】
内容物を吐出する小穴が、容器本体の口部に設けられる第１筒のなかでも、この第１筒に形成された連結筒よりもさらに径方向の内側に位置する台座筒の頂壁に形成されているので、小穴の内径が小さく抑えられることとなり、小穴が、連結筒により径方向の外側から囲まれていることと相俟って、蓋体をキャップ本体から外して小穴を開放した状態で、吐出弁を有さない容器をハンドリングしても、小穴を通してキャップ本体の外部に内容物が意図せず漏出するのを抑制することができる。
蓋体の第２筒の底壁に形成された保持筒内に、台座筒の頂壁に当接して小穴を封止するパッキンが配設されているので、蓋体がキャップ本体に装着された状態で、小穴の密封性を確実に確保することができる。
【０００８】
前記小穴の数が２つ以上であっても良い。
【０００９】
小穴を成形した際、膜状の薄肉片が発生することがある。台座筒の頂壁に形成された小穴の数が２つ以上となっているので、全ての小穴が薄肉片で塞がることを抑えることができる。
【００１０】
前記小穴の内径は１．０ｍｍ以下であることが好ましく、０．５ｍｍ以下であることがより好ましく、０．３ｍｍ以下であることが、より更に好ましい。
（【００１１】以降は省略されています）
