公開番号2025123125
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2024019014
出願日2024-02-09
発明の名称引込線支持構造及び腕金用補助具
出願人中国電力株式会社
代理人弁理士法人維新国際特許事務所,個人,個人
主分類H02G 7/00 20060101AFI20250815BHJP(電力の発電,変換,配電)
要約【課題】配電用の引込線を電柱に引き留める引込線支持構造を提供する。

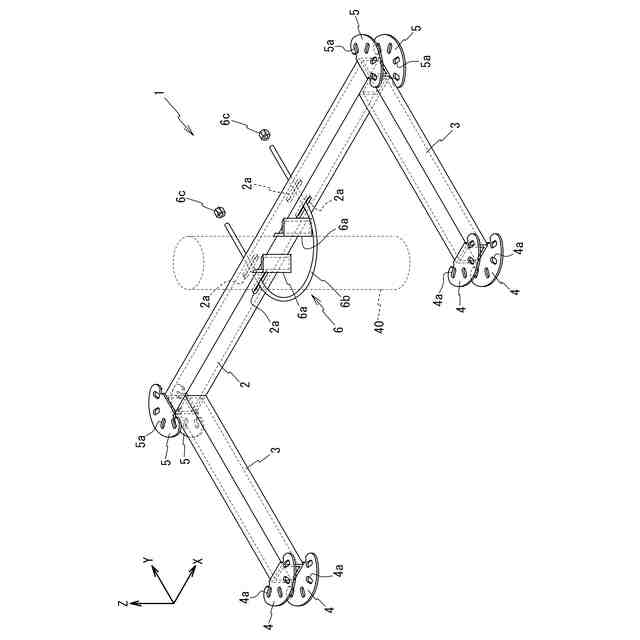

【解決手段】一文字状をなす主アーム部2と、この主アーム部2の長手方向の少なくとも一方の端部寄りで、かつ主アーム部2の軸心に対して交差する方向に突設される副アーム部3と、この副アーム部3において先の主アーム部2に連結されない側の端部に突設される第1の引込線係止部4と、電柱40の周側面上に上記主アーム部2を取設する第1の固定構造6を備える引込線支持構造1による。
【選択図】図1
特許請求の範囲【請求項１】
一文字状をなす主アーム部と、
前記主アーム部の長手方向の少なくとも一方の端部寄りで、かつ前記主アーム部の軸心に対して交差する方向に突設される副アーム部と、
前記副アーム部において前記主アーム部に連結されない側の端部に突設される第１の引込線係止部と、
電柱の周側面上に前記主アーム部を取設する第１の固定構造を備えることを特徴とする引込線支持構造。
続きを表示（約 770 文字）【請求項２】
前記主アーム部の長手方向の端部に突設される第２の引込線係止部を備えることを特徴とする請求項１に記載の引込線支持構造。
【請求項３】
前記第１の引込線係止部は、前記主アーム部を前記電柱に取設した状態で前記引込線支持構造を平面視した際に、弱電ケーブルの配設位置よりも前記電柱から離れた位置に配されていることを特徴とする請求項１又は請求項２に記載の引込線支持構造。
【請求項４】
前記主アーム部の長手方向両端はそれぞれ前記副アーム部を備え、
前記主アーム部と２つの前記副アーム部からなる連結体の平面形状はコ字状であり、
２つの前記副アーム部間の距離Ｘは、前記引込線支持構造の設置対象である前記電柱の直径がＬ１、前記電柱に設置される２つの変圧器の直径がそれぞれＬ２、Ｌ３である場合に、
（Ｌ１＋Ｌ２＋Ｌ３）≦Ｘ
を満たすことを特徴とする請求項１又は請求項２に記載の引込線支持構造。
【請求項５】
一文字状をなす主アーム部と、前記主アーム部の長手方向の端部のそれぞれに突設される第２の引込線係止部と、前記主アーム部を電柱に取設する第１の固定構造を備える引込専用腕金に後付けされる補助具であって、
前記補助具は、
前記主アーム部の長手方向の少なくとも一方の端部寄りで、かつ前記主アーム部の軸心に対して交差する方向に突設される副アーム部と、
前記副アーム部において前記主アーム部に接続されない側の端部に突設される第１の引込線係止部と、
前記副アーム部において前記第１の引込線係止部を備えない側の端部に設けられ、前記主アーム部の周側面上に前記副アーム部を取設する第２の固定構造を備えることを特徴とする腕金用補助具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、配電用の引込線を電柱に引き留める引込線支持構造に関する。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
まず、従来の引込専用腕金を備えた電柱及びその関連設備について図６乃至図９を参照しながら説明する。

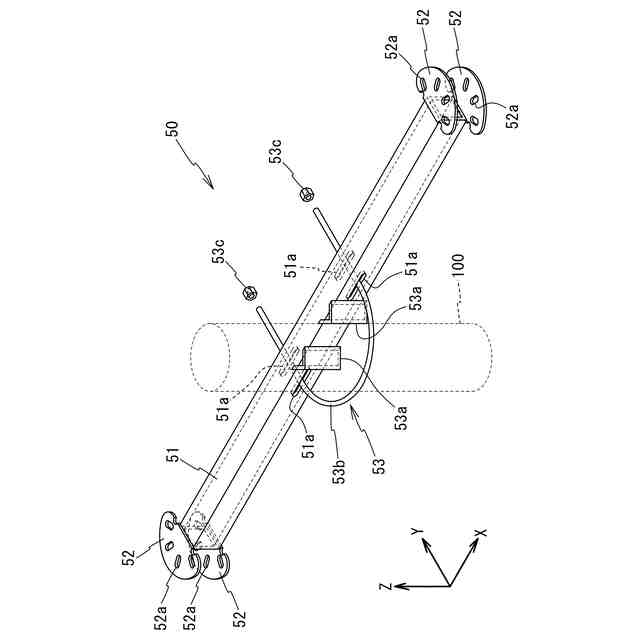

図６Ａは従来の引込専用腕金を備える電柱を側面から見た図であり、図６Ｂは同電柱を正面から見た図である。また、図７は従来の引込専用腕金の斜視図である。
一般に、家屋や建物等に引込線を架設する際は、例えば図６Ｂに示すように、低圧線８０から低圧引下線８１（図６Ａ、６Ｂを参照）を分岐し、この低圧引下線８１を電柱１００に設置される引込専用腕金５０（従来品）まで引き下ろし、さらに、この引込専用腕金５０の長手方向端部に突設される引込線係止部５２にバインドレス碍子５５（後段の図８～９を参照）などを介して、個々の家屋や建物に引込線５６（後段の図８～９を参照）を架設している。
以下の説明では、図６Ａ、６Ｂに示すように、低圧線８０の架設方向（水平方向）を「Ｘ方向」と定義し、電柱１００の延びる方向（鉛直方向）を「Ｚ方向」と定義し、図５中の紙面奥側に向かう方向を「Ｙ方向」と定義する。
【０００３】
さらに、従来の引込専用腕金５０は、例えば図７に示すように、鋼製で例えば一文字状の角筒体からなる主アーム部５１と、この主アーム部５１の長手方向の端部のそれぞれに突設され、例えば鋼材からなる扇形状の平板体に放射状に複数の引込線係止用孔５２ａを形成してなる引込線係止部５２と、主アーム部５１の中央部に設けられ主アーム部５１を電柱１００の周側面上に、主アーム部５１の軸心が略水平に配されるように取設する固定構造５３を備えている。
また、従来の引込専用腕金５０における固定構造５３は、例えば図７に示すように、例えばＬ字鋼材からなり、主アーム部５１において電柱１００の周側面と対向する面上に固設される一対のガイド部材５３ａ、５３ａと、主アーム部５１における一対の側面（図７中の紙面手前側の面と紙面奥側の面）を貫通して形成され、主アーム部５１を電柱１００の周側面上に固定するＵボルト５３ｂを挿通させる２対の長孔５１ａと、このＵボルト５３ｂの端部に螺着されるナット５３ｃ、５３ｃを備える。
【０００４】
また、図６に示すような従来の引込専用腕金５０を用いて引込線を支持する場合は以下に示すような課題が生じていた。
ここで、図８～９を参照しながら従来の引込専用腕金５０を用いる際の課題について詳細に説明する。

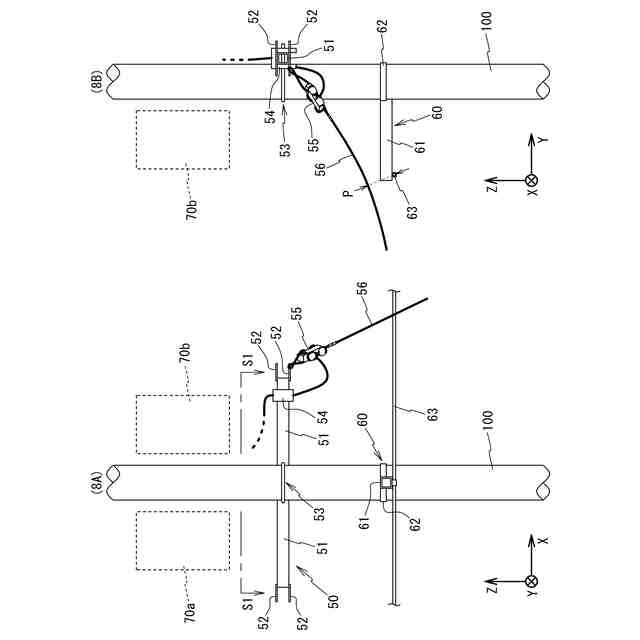

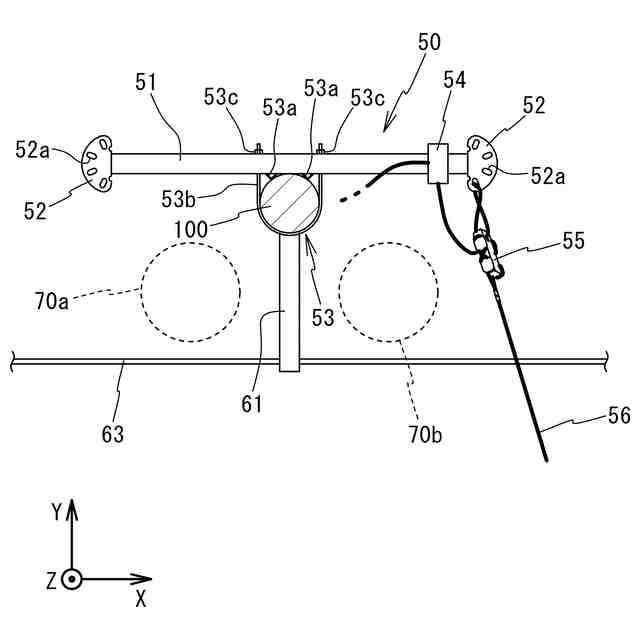

図８Ａは従来の引込専用腕金を備える電柱をＹ方向から見た図（正面図）であり、図８Ｂは同電柱をＸ方向から見た図（側面図）である。さらに、図９は図８Ａ中のＳ１－Ｓ１線断面図である。
家屋や建物等に電力を供給する引込線５６を支持する引込専用腕金５０を備える電柱１００には、電線（例えば図５中の低圧線８０等）以外にも通信ケーブル等のいわゆる弱電ケーブル６３が架設される場合がある（図８～９を参照）。
また、この弱電ケーブル６３の設置やメンテナンス時に、作業者が電柱１００に架設される電線（例えば図５中の低圧線８０等）に触れて感電事故等が起こらないよう、弱電ケーブル６３は通常、引込専用腕金５０（従来品）の設置位置よりも１ｍ程度鉛直下方に設置される。
より詳細には、弱電ケーブル６３は電柱１００に弱電ケーブル支持構造６０により保持されている。
また、この弱電ケーブル支持構造６０は、例えば図８～９に示すように、引込専用腕金５０の軸心方向と交差（より詳細には略直交）する方向で、かつ電柱１００の半径方向に突設される支持アーム６１と、この支持アーム６１を電柱１００の周側面上に固定する固定バンド６２からなる。
【０００５】
そして、図８～９に示すように、弱電ケーブル６３が架設される電柱１００に取設される引込専用腕金５０の引込線係止部５２に、バインドレス碍子５５を介して引込線５６を係留する場合は、図８Ｂに示すように引込専用腕金５０に係留される引込線５６と弱電ケーブル６３の間に十分な離隔距離Ｐ（好ましくは６０ｃｍ以上）を確保できない場合があった。
本発明と同じ解決すべき課題を有する先願は現時点では発見されていないが、同じ技術分野の先願としては、例えば「引込腕金」（実開平２－１４６９２５号公報；特許文献１）や、「引込線用腕金」（特開昭５４－３０４９１号公報；特許文献２）が知られている。
【先行技術文献】
【特許文献】
【０００６】
実開平２－１４６９２５号公報
特開昭５４－３０４９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特許文献１、２に開示される引込線用の腕金はいずれも、先の図７に示す従来の引込専用腕金５０と実質的に同じ形態を有するため、特許文献１、２に開示される腕金を用いる場合も、図８～９に示すような電柱１００に架設される弱電ケーブル６３と引込線５６の間に十分な離隔距離Ｐを確保することができなかった。
【０００８】
本発明はかかる従来の事情に対処してなされたものでありその目的は、弱電ケーブルが架設される電柱に引込線を引き留める際に、弱電ケーブルと引込線の間に十分な離隔を確保することができる引込線支持構造を提供することにある。

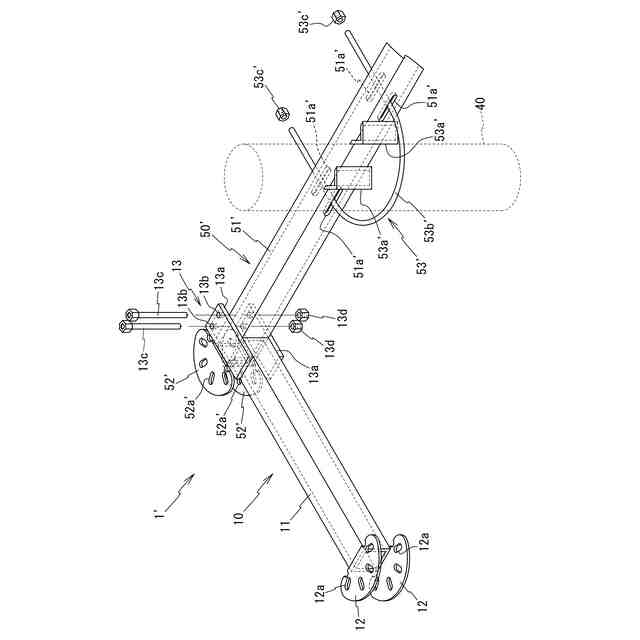

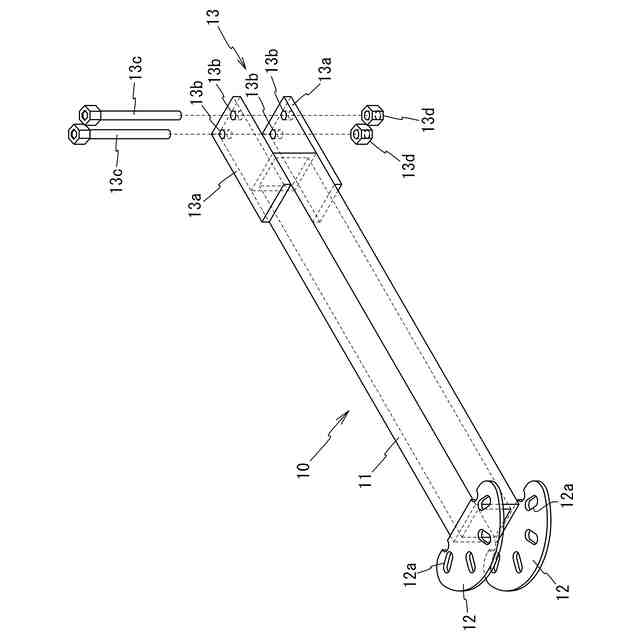

また、本発明の他の目的は、従来の引込専用腕金に後付けすることで従来の引込専用腕金を本発明に係る引込線支持構造として使用できる腕金用補助具を提供することにある。
【課題を解決するための手段】
【０００９】
上記課題を解決するための第１の発明である引込線支持構造は、一文字状をなす主アーム部と、この主アーム部の長手方向の少なくとも一方の端部寄りで、かつ主アーム部の軸心に対して交差する方向に突設される副アーム部と、この副アーム部において先の主アーム部に連結されない側の端部に突設される第１の引込線係止部と、電柱の周側面上に上記主アーム部を取設する第１の固定構造を備えることを特徴とする。
上記構成の第１の発明において主アーム部は、副アーム部の支持部材として作用する。
また、副アーム部は、電柱に主アーム部が取設された際に、主アーム部の長手方向における副アーム部の取設位置を基準にして、そこから副アーム部の長さ分だけ離れた位置でかつ、主アーム部と略同じ鉛直方向高さに第１の引込線係止部を配置して保持するという作用を有する。
また、第１の引込線係止部は、家屋又は建物に配されない側の引込線の端部を支持（係留）するという作用を有する。
さらに、第１の固定構造は、主アーム部の軸心を略水平に維持しながら、主アーム部を電柱の周側面上に取設するという作用を有する。
【００１０】
第２の発明は、上述の第１の発明であって、主アーム部の長手方向の端部に突設される第２の引込線係止部を備えることを特徴とする。
上記構成の第２の発明では、主アーム部に連結されない側の副アーム部の端部に加えて、主アーム部の長手方向の端部にも引込線の建物又は家屋に配されない側の端部を支持（係留）することができる。
（【００１１】以降は省略されています）
