公開番号2025123507
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2025105958,2021158471
出願日2025-06-23,2021-09-28
発明の名称トイレットロール包装体
出願人日本製紙クレシア株式会社
代理人個人,個人,個人,個人
主分類B65D 75/60 20060101AFI20250815BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】少なくとも紙基材を含む包装基材でトイレットロールを包装し、ホットメルト接着剤で接着しても、包装後の形態が良好で、トイレットロールの不良品が出にくく、包装基材が適度に接着されていて剥がしやすいトイレットロール包装体を提供する。
【解決手段】少なくとも紙基材を含む包装基材で、2個、4個又は6個のトイレットロールを包装した包装体であって、包装基材の坪量が40g/m²以上105g/m²以下であり、トイレットロールが、その軸方向に垂直な方向に1列、2列又は3列で、かつ、2列又は3列である場合にいずれの列も両端面が揃うように並び、包装基材の周長方向における一端において、ホットメルト接着剤を包装基材の周長方向と略垂直な方向に塗布し、包装基材の周長方向における他端と接着する接着部を備えることを特徴とする、トイレットロール包装体を提供する。
【選択図】図1
特許請求の範囲【請求項１】
少なくとも紙基材を含む包装基材で、２個、４個又は６個のトイレットロールを包装した包装体であって、
前記包装基材の坪量が４０ｇ／ｍ
２
以上１０５ｇ／ｍ
２
以下であり、
前記トイレットロールが、その軸方向に垂直な方向に１列、２列又は３列で、かつ、２列又は３列である場合にいずれの列も両端面が揃うように並び、
前記包装基材の周長方向における一端において、ホットメルト接着剤を前記包装基材の周長方向と略垂直な方向に塗布し、前記包装基材の周長方向における他端と接着する接着部を備えることを特徴とする、トイレットロール包装体。
続きを表示（約 590 文字）【請求項２】

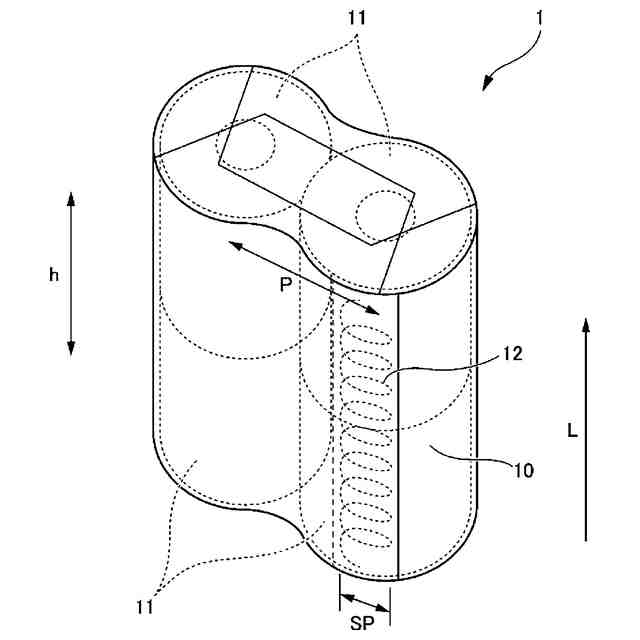

前記接着部の形状がスパイラル形状であることを特徴とする、請求項１に記載のトイレットロール包装体。
【請求項３】
前記接着部の幅が３ｍｍ以上４０ｍｍ以下であることを特徴とする、請求項２に記載のトイレットロール包装体。
【請求項４】
前記ホットメルト接着剤の材質がゴム系であることを特徴とする、請求項２又は３に記載のトイレットロール包装体。
【請求項５】

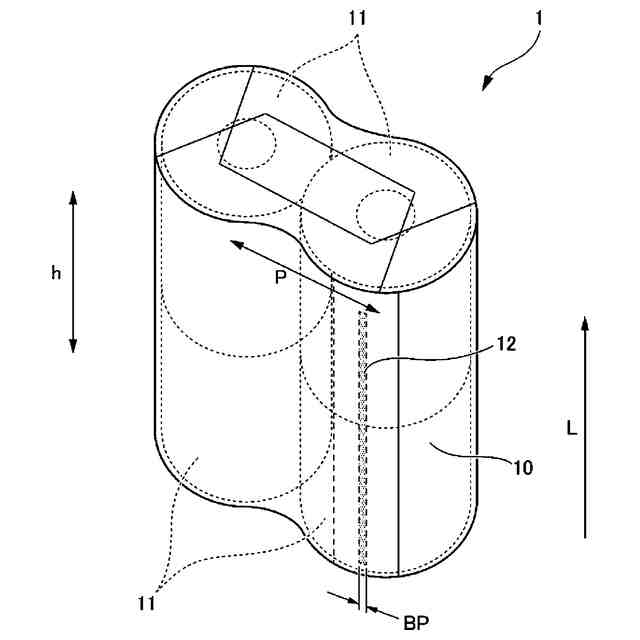

前記接着部の形状がビード形状であることを特徴とする、請求項１に記載のトイレットロール包装体。
【請求項６】
前記接着部の幅が１ｍｍ以上２０ｍｍ以下であることを特徴とする、請求項５に記載のトイレットロール包装体。
【請求項７】
前記ホットメルト接着剤の材質がオレフィン系であることを特徴とする、請求項５又は６に記載のトイレットロール包装体。
【請求項８】
前記トイレットロールのロール密度が０．１０ｇ／ｃｍ
３
以上０．３３ｇ／ｃｍ
３
以下であることを特徴とする、請求項１から７のいずれか１項に記載のトイレットロール包装体。
【請求項９】
前記包装体が、キャラメル包装であることを特徴とする、請求項１から８のいずれか１項に記載のトイレットロール包装体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、紙製品、特にトイレットロールを包装するのに好適なトイレットロール包装体に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
近年、包装や容器等に用いられる基材を中心に、プラスチックの減容化が望まれている。
【０００３】
例えば、コピー用紙は、紙を主体とする包装基材で包装されている一方で、トイレットペーパー（トイレットロール）の場合、トイレットペーパー（トイレットロール）は柔らかいため（形態が安定しないため）、包装する際に包装基材が意図しない箇所で曲がったりしてしまい、包装後の形態に劣る。また、紙はフィルムに比べて厚くゴワゴワするため、紙が所定の位置で曲がりにくく、そのような点においても包装後の形態に劣る。
【０００４】
トイレットロール包装体に係る発明の先行技術文献として、例えば、特許文献１には、所定個数集合させたトイレットロールパックを、紙シートでキャラメル状に包被するトイレットロール包装体の製造方法において、クラフトパルプを主体として抄造した紙シートを使用し、該シートの縦方向（製造時の紙の流れ方向）の中央部にミシン目等の易切断線及び／又は開封テープ等からなる開梱手段をあらかじめ設けて、所定の寸法に裁断した紙シートで前記ロールパックの集合体をキャラメル状に包被した後、キャラメル状包装体の上面で前記紙シートの前後重合端を接着し、さらに再生可能な粘着テープでキャラメル状包装体のサイド重合端部を封止することを特徴とするトイレットロール包装体の製造方法が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２００３－０５４５０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
接着剤層（ヒートシール層）を全体に有するヒートシール紙を用いてトイレットロールを包装し、周長方向でヒートシールを行うと、通常は図４（ａ）に示すように、包装後に包装基材２０同士が接着部２２を介して接着し、トイレットロール２１はそのままであるが、場合（熱の伝わり方）によっては、図４（ｂ）に示すように、内側の包装基材３０とトイレットロール３１が接着部３２を介して接着してしまい、不良品となってしまうことがある。
【０００７】
そこで、ヒートシールを行わないよう、ホットメルト接着剤を用いて、包装基材を接着することが考えられる。ホットメルト接着剤を用いると、ホットメルト接着剤を塗布した接着部が盛り上がり、段ボールでトイレットロール包装体を梱包した際に、トイレットロール包装体同士が圧縮されることにより、接着部が他のトイレットロール包装体のトイレットロール表面に押し付けられて跡がついてしまい、不良品になる場合がある。
【０００８】
それに対して、接着部でトイレットロールに跡がつかないようにするため、包装基材の坪量を高くし、接着部が局所的に他のトイレットロール包装体で圧縮されないようにすると、跡はつきにくくなるが、包装基材が固くなることで、包装基材が所定の位置で曲がりにくくなり、包装後の形態に劣る。
【０００９】
また、ホットメルト接着剤の量を少なくすると、跡は付きにくくなるが、包装基材の接着性が悪くなり、包装が部分的に取れてしまい、不良品になる場合がある。また、接着部の面積を広くすると、跡がつきやすくなるとともに、包装基材を剥がしにくくなり、不良品になる場合がある。
そのため、紙基材を含む包装基材でトイレットロールを包装する際、不良品が発生しにくく、かつ、包装性が良好であることは困難であった。
【００１０】
本発明は、このような事情に鑑みてなされたものであり、その目的は、少なくとも紙基材を含む包装基材でトイレットロールを包装し、ホットメルト接着剤で接着しても、包装後の形態が良好で、トイレットロールの不良品が出にくく、包装基材が適度に接着されていて剥がしやすいトイレットロール包装体を提供することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
