特許ウォッチ

公開番号2025126047
公報種別公開特許公報(A)
公開日2025-08-28
出願番号2024022413
出願日2024-02-16
発明の名称液晶組成物及び液晶素子
出願人九州ナノテック光学株式会社
代理人個人,個人,個人
主分類C09K 19/02 20060101AFI20250821BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】応答性とコントラストが良好である液晶素子の製造を実現できる液晶組成物、及び応答性とコントラストが良好である液晶素子を提供する。
【解決手段】重合可能な有機化合物と、液晶化合物とを含む液晶組成物であって、液晶組成物の比抵抗値が1×10^-11Ω・m以上1×10^-5Ω・m未満である液晶組成物。面状の第1の基材と、第1の基材の一方の面側に配置されていると共に導電性を有する第1の導電膜と、第1の導電膜の、第1の基材とは反対側に配置されていると共に液晶組成物を有する液晶層と、液晶層の、第1の導電膜とは反対側に配置されていると共に導電性を有する第2の導電膜と、第2の導電膜の、液晶層とは反対側に配置された面状の第2の基材とを備え、液晶組成物は、重合可能な有機化合物と、液晶化合物とを含み、液晶組成物の比抵抗値が1×10^-11Ω・m以上1×10^-5Ω・m未満である液晶素子。
【選択図】なし
特許請求の範囲【請求項１】
重合可能な有機化合物と、液晶化合物とを含む液晶組成物であって、
前記液晶組成物の比抵抗値が１×１０
－１１
Ω・ｍ以上１×１０
－５
Ω・ｍ未満である
液晶組成物。
続きを表示（約 750 文字）【請求項２】

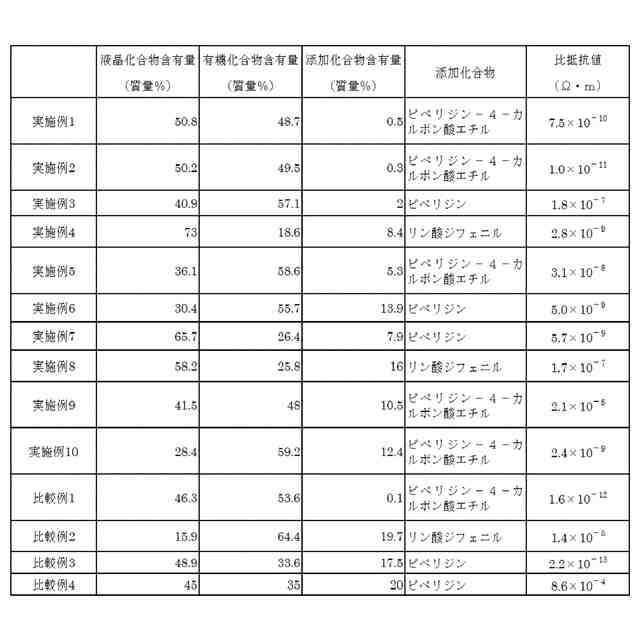

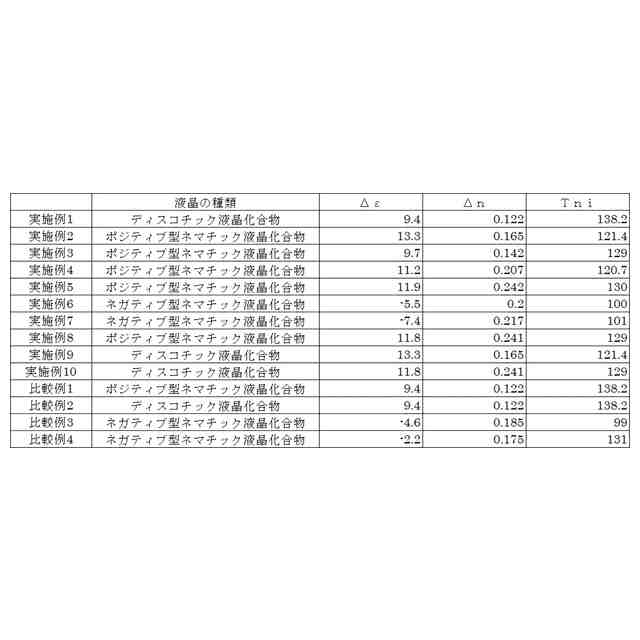

ピペリジン化合物、リン酸化合物、またはハロゲン化合物から選ばれる少なくとも１つの添加化合物を含む
請求項１に記載の液晶組成物。
【請求項３】
前記添加化合物の含有量は、前記液晶組成物の全量基準で０．２～１７質量％である
請求項２に記載の液晶組成物。
【請求項４】
前記液晶組成物の比抵抗値が１×１０
－９
Ω・ｍ以上１×１０
－７
Ω・ｍ未満である
請求項３に記載の液晶組成物。
【請求項５】
前記添加化合物の含有量は、前記液晶組成物の全量基準で５．０～１４．０質量％である
請求項４に記載の液晶組成物。
【請求項６】
前記添加化合物は、ピペリジン－４－カルボン酸エチルであり、
前記添加化合物の含有量は、前記液晶組成物の全量基準で５．０～１３．０質量％である
請求項４に記載の液晶組成物。
【請求項７】
面状の第１の基材と、
該第１の基材の一方の面側に配置されていると共に導電性を有する第１の導電膜と、
該第１の導電膜の、前記第１の基材とは反対側に配置されていると共に液晶組成物を有する液晶層と、
該液晶層の、前記第１の導電膜とは反対側に配置されていると共に導電性を有する第２の導電膜と、
該第２の導電膜の、前記液晶層とは反対側に配置された面状の第２の基材とを備え、
前記液晶組成物は、重合可能な有機化合物と、液晶化合物とを含み、
前記液晶組成物の比抵抗値が１×１０
－１１
Ω・ｍ以上１×１０
－５
Ω・ｍ未満である
液晶素子。

発明の詳細な説明【技術分野】
【０００１】
本発明は液晶組成物及び液晶素子に関する。詳しくは、例えば液晶ディスプレイに使用される液晶組成物、及び本発明の液晶組成物が使用された液晶素子に係るものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
液晶表示パネルなどの液晶素子は、家庭用各種電気機器、測定機器、自動車用パネル、ワープロ、電子手帳、プリンター、コンピュータ、テレビなどに使用されている。
【０００３】
液晶素子は、一対のガラス基板間に液晶層が封入された構成である。
また、ガラス基板には、液晶層に電界を印加するための電極が設けられ、この電界を制御することで、液晶層中に含まれる液晶分子の配向が変化し、画像を表示できる。
この液晶層を構成する材料が液晶組成物であり、従来、様々な液晶組成物が提案されてきた。
【０００４】
例えば特許文献１には、２つの側鎖の間に２～４の環構造を有し、１つ以上の環構造が２，３－ジフルオロベンゼン骨格で、２つの側鎖がそれぞれ異なる環構造に連結する化合物における２，３－ジフルオロベンゼン骨格の位置が異なり、かつ、環構造の数が同じ化合物を２種以上含有する液晶組成物が記載されている。
【０００５】
ここで、環構造の数をＮとして、２つの側鎖の分子量が異なる場合は、分子量が大きい側鎖が連結する環構造の位置を１、分子量が小さい側鎖が連結する環構造の位置をＮと定義し、その間の環構造を含めて順に１からＮまで連続番号を付し、２つの側鎖の分子量が同じ場合は、側鎖が連結する環構造の位置を１、側鎖が連結しない環構造の位置を２と定義する。
このような液晶組成物は、結晶化温度が低く、相溶性に優れるという効果を発揮する。
【先行技術文献】
【特許文献】
【０００６】
特開２０１６－２７１６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ところで、特許文献１に記載されているような強誘電性液晶組成物を有する液晶素子は、ネマチック液晶を有する液晶素子と比較して１０倍以上の高速応答性が得られるが、強誘電性液晶組成物を用いて薄膜トランジスタ－駆動を行うには、比抵抗値の高い液晶材料が必須になる。
【０００８】
そして、特許文献１に記載された液晶組成物の比抵抗値は、１０
１１
Ω・ｃｍ以上すなわち１０
９

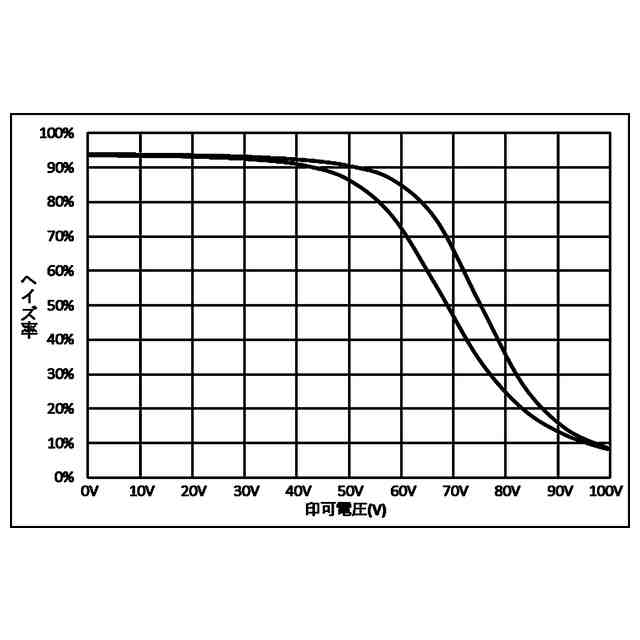

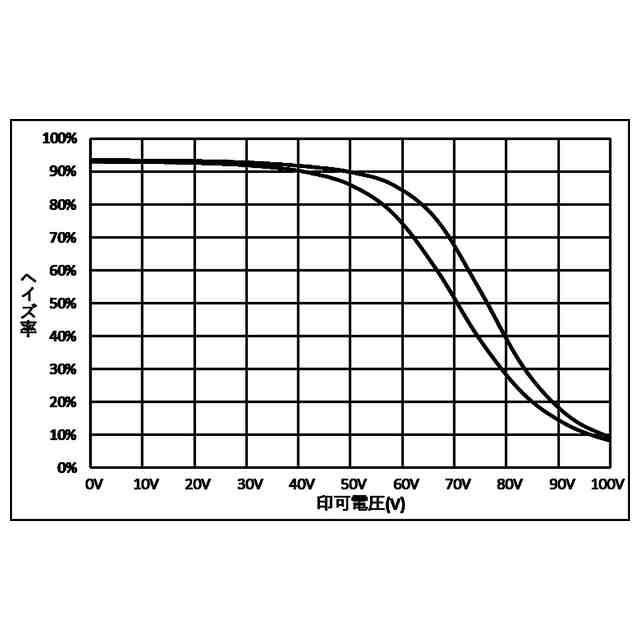

Ω・ｍ以上であるが、このように比抵抗値が高いと、ヒステリシスが大きくなり、液晶素子の表示遅れや応答性の不具合が生じ、またコントラストも悪くなるという問題があった。
【０００９】

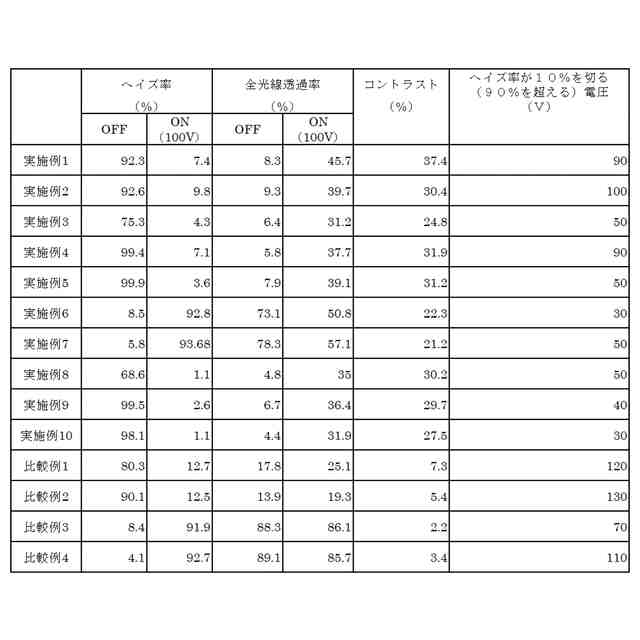

本発明は、以上の点に鑑みて創案されたものであり、応答性とコントラストが良好である液晶素子の製造を実現できる液晶組成物、及び応答性とコントラストが良好である液晶素子を提供することを目的とする。
【課題を解決するための手段】
【００１０】
上記の目的を達成するために発明者が鋭意研究を重ねた結果、従来の液晶組成物の比抵抗値１０
９
Ω・ｍ以上という値に比べて比抵抗値が非常に低く、しかも比抵抗値が特定の範囲に入る液晶組成物を液晶素子に使用したときに、応答性とコントラストが良好となることを見出し、本発明を完成するに至った。
すなわち、上記の目的を達成するために、本発明の液晶組成物は、重合可能な有機化合物と、液晶化合物とを含む液晶組成物であって、前記液晶組成物の比抵抗値が１×１０
－１１
Ω・ｍ以上１×１０
－５
Ω・ｍ未満である。

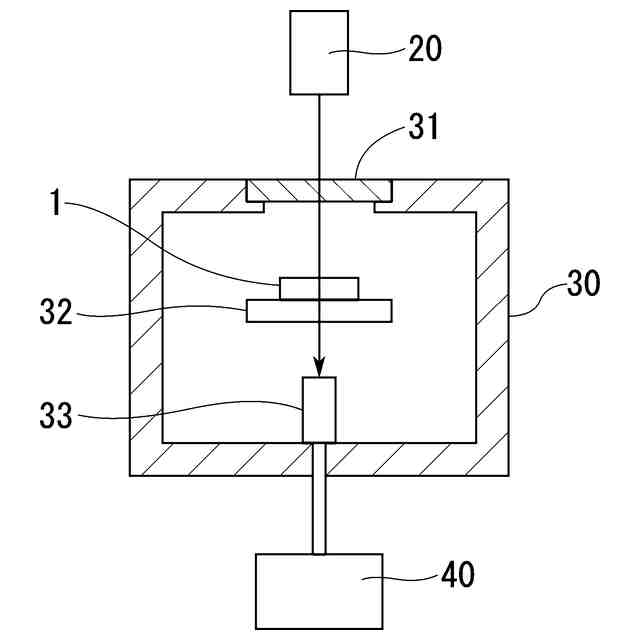

（【００１１】以降は省略されています）

関連特許
