発明の名称検査路及びステップ
出願人株式会社栗本鐵工所
代理人弁理士法人前田特許事務所
主分類E01D 22/00 20060101AFI20250826BHJP(道路,鉄道または橋りょうの建設)
要約【課題】検査路上に障害物などが存在する場合であっても作業者が安全に歩行できるようにする。

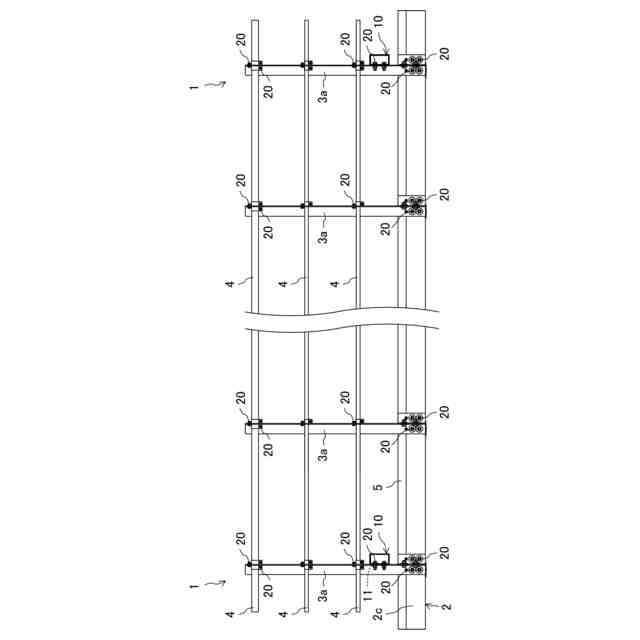

【解決手段】一方向に長い板状の床版2と、床版2の幅方向側部に床版2の長手方向に間隔をおいて立設される支柱3と、支柱3に床版2の長手方向に沿って延びるように取り付けられる手摺り4と、床版2の幅方向に延びるステップ10とを設け、ステップ10は、床版2の上方において床版2の幅方向に延びる障害物がある領域近傍の、支柱3又は取付部材に対して床版2の上方で取り付けられるように構成する。
【選択図】図3
特許請求の範囲【請求項１】
一方向に長い板状の床版と、
前記床版の幅方向側部に前記床版の長手方向に間隔をおいて立設される支柱と、
前記支柱に前記床版の長手方向に沿って延びるように取り付けられる手摺りと、
前記床版の幅方向に延びるステップとを備え、

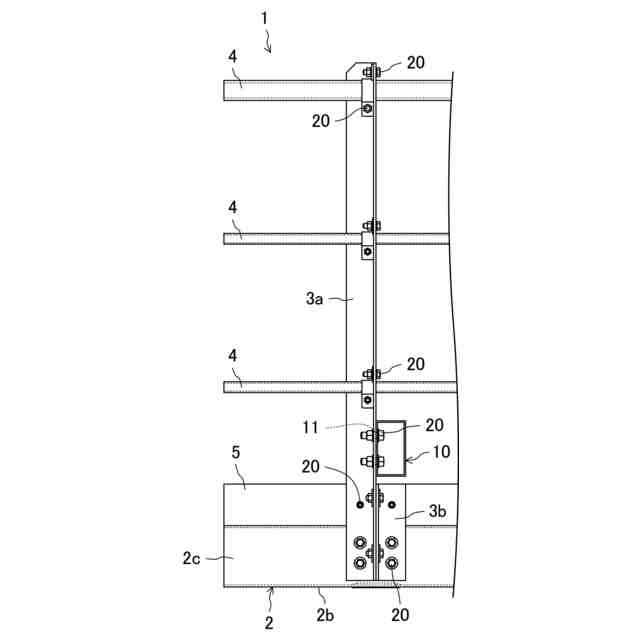

前記ステップは、前記床版の上方において前記床版の幅方向に延びる障害物がある領域近傍の、前記支柱又は前記床版に設けた取付部材に対して前記床版の上方で取り付けられるように構成されている
ことを特徴とする検査路。
続きを表示（約 340 文字）【請求項２】

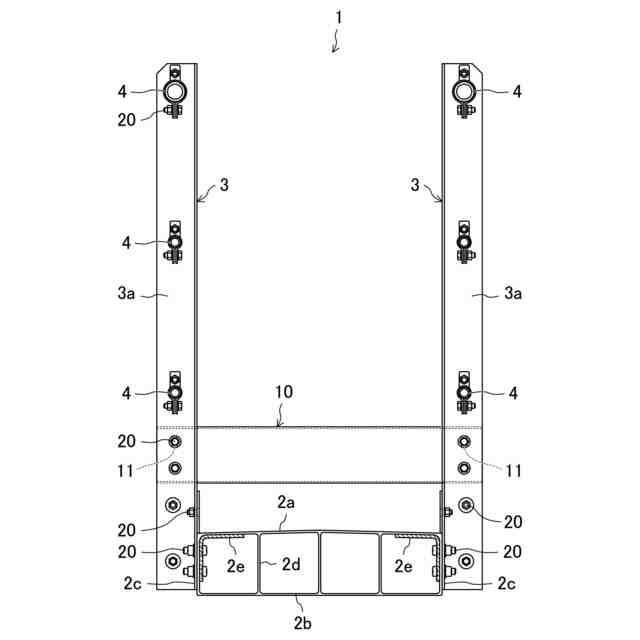

前記ステップは、前記床版の幅方向に対向して設けられた一対の支柱又は前記取付部材を繋ぐように設けられる
ことを特徴とする請求項１に記載の検査路。
【請求項３】
前記床版、前記支柱、前記手摺り及び前記ステップは樹脂成形品であり、
前記ステップは、強化繊維樹脂製の中空の引き抜き成形品である
ことを特徴とする請求項１に記載の検査路。
【請求項４】
前記ステップは、樹脂製の締結用ボルトによって着脱可能に構成されている
ことを特徴とする請求項３に記載の検査路。
【請求項５】
請求項１から４のいずれか１つに記載の検査路に取り付けられる被締結部を有する
ことを特徴とするステップ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、橋梁の点検や検査のための検査路及びステップに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
従来、橋梁の上部構造や下部構造の点検や検査のために金属製の検査路が用いられている。金属製の検査路は、湿気等による錆が発生しやすい問題があり、例えば、特許文献１のような樹脂製の検査路が金属製の検査路に対する交換用として用いられている。
【先行技術文献】
【特許文献】
【０００３】
特許第６９１５２１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、樹脂製の検査路に取り替えた際に、新しい検査路における他の検査路との接続部などの近傍に突出した残置物が存在している場合がある。
【０００５】

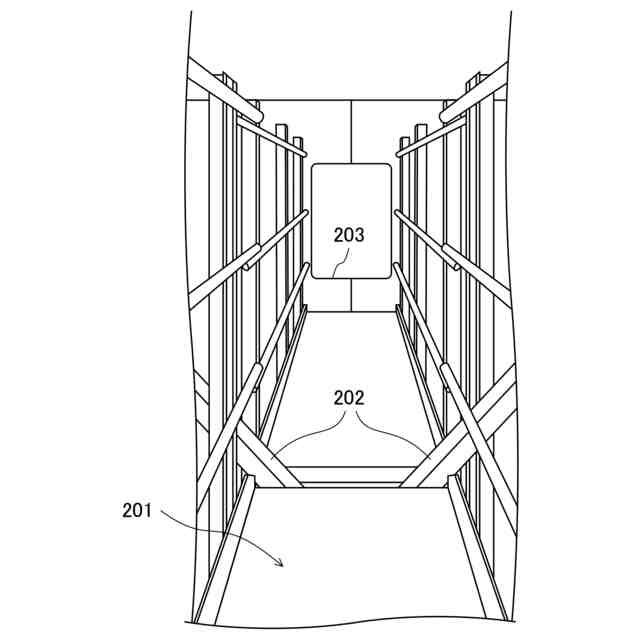

例えば図５に示すように、検査路２０１を横切る構造部材２０２、検査路入口のマンホール２０３との段差などの障害物が存在する場合がある。
【０００６】
このような場合、障害物によって検査路２０１における作業員の通行が困難になるという問題がある。
【０００７】
本発明は、かかる点に鑑みてなされたものであり、その目的とするところは、検査路上に障害物などが存在する場合であっても、作業員が安全に歩行できるようにすることにある。
【課題を解決するための手段】
【０００８】
上記の目的を達成するために、この発明では、障害物を安全に乗り越えるための工夫を加えた。
【０００９】
具体的には、第１の発明の検査路は、
一方向に長い板状の床版と、
前記床版の幅方向側部に前記床版の長手方向に間隔をおいて立設される支柱と、
前記支柱に前記床版の長手方向に沿って延びるように取り付けられる手摺りと、
前記床版の幅方向に延びるステップとを備え、

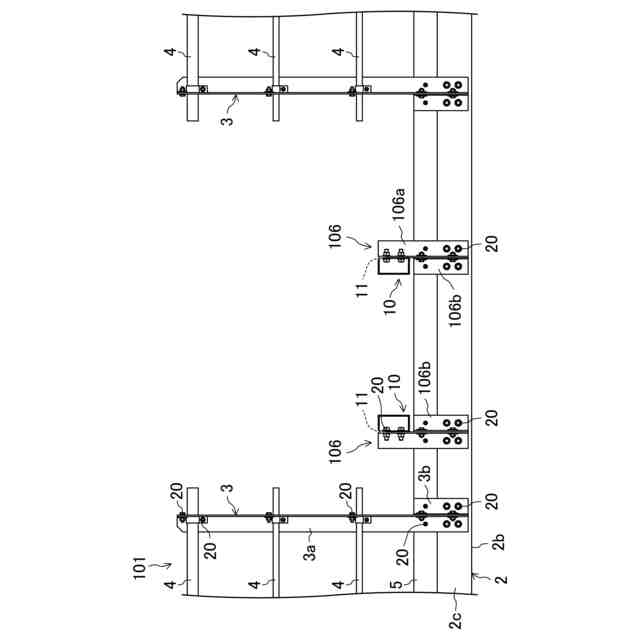

前記ステップは、前記床版の上方において前記床版の幅方向に延びる障害物がある領域近傍の、前記支柱又は前記床版に設けた取付部材に対して前記床版の上方で取り付けられるように構成されている。
【００１０】
上記の構成によると、障害物の近傍の支柱又は床版に設けた専用の取付部材における床版の上方にステップを取り付けることで、このステップを踏み台にすれば容易に障害物を避けて安全に通行することができる。ここで、「床版の幅方向に延びる障害物がある領域近傍の」は、障害物がある領域から標準体型の作業者の、歩幅以内の足の届く程度の範囲を意味する。
（【００１１】以降は省略されています）
