公開番号2025151613
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053133
出願日2024-03-28
発明の名称床版
出願人株式会社熊谷組
代理人個人
主分類E01D 19/12 20060101AFI20251002BHJP(道路,鉄道または橋りょうの建設)
要約【課題】角縁近傍部分のひび割れ抑制効果、耐久性、及び、耐荷力を向上させることできる床版を提供する。
【解決手段】橋梁の橋軸方向及び橋軸直角方向に沿って並ぶように桁の上に設置されて床版継手装置により接続される四角形板状の鉄筋コンクリート製の床版であって、四角形板状の床版の角縁を境界として隣り合う一方の辺縁面と他方の辺縁面とにおいて、一方の辺縁面の角縁近傍には、橋梁の橋軸方向に沿って隣り合う床版と接続するための第1の床版継手装置の継手構成部材を備えるとともに、他方の辺縁面の角縁近傍には、橋梁の橋軸直角方向に沿って隣り合う床版と接続するための第2の床版継手装置の継手構成部材を備え、第1の床版継手装置の継手構成部材及び第2の床版継手装置の継手構成部材は、それぞれ、継手機能部と、当該継手機能部を床版のコンクリートに定着させるための定着部材とを備え、第1の床版継手装置の継手構成部材の定着部材と第2の床版継手装置の継手構成部材の定着部材とが交差するように配置されている。
【選択図】図2
特許請求の範囲【請求項１】
橋梁の橋軸方向及び橋軸直角方向に沿って並ぶように桁の上に設置されて床版継手装置により接続される四角形板状の鉄筋コンクリート製の床版であって、
四角形板状の床版の角縁を境界として隣り合う一方の辺縁面と他方の辺縁面とにおいて、一方の辺縁面の角縁近傍には、橋梁の橋軸方向に沿って隣り合う床版と接続するための第１の床版継手装置の継手構成部材を備えるとともに、他方の辺縁面の角縁近傍には、橋梁の橋軸直角方向に沿って隣り合う床版と接続するための第２の床版継手装置の継手構成部材を備え、
第１の床版継手装置の継手構成部材及び第２の床版継手装置の継手構成部材は、それぞれ、継手機能部と、当該継手機能部を床版のコンクリートに定着させるための定着部材とを備え、
第１の床版継手装置の継手構成部材の定着部材と第２の床版継手装置の継手構成部材の定着部材とが交差するように配置されていることを特徴とする床版。
続きを表示（約 1,200 文字）【請求項２】
一方の辺縁面の角縁近傍に設けられた第１の床版継手装置の継手構成部材の定着部材は、当該一方の辺縁面と直交する方向に延長し、かつ、他方の辺縁面の角縁近傍に設けられた第２の床版継手装置の継手構成部材の定着部材は、当該他方の辺縁面と直交する方向に延長し、床版の板面と直交する方向から床版内を見た場合、第１の床版継手装置の継手構成部材の定着部材と第２の床版継手装置の継手構成部材の定着部材とが十字状に交差していることを特徴とする請求項１に記載の床版。
【請求項３】
第１の床版継手装置の継手構成部材及び第２の床版継手装置の継手構成部材のうちの一方の継手構成部材は、床版の板厚方向の上部側と下部側とに位置された上下の定着部材を備え、
かつ、
第１の床版継手装置の継手構成部材及び第２の床版継手装置の継手構成部材のうちの他方の継手構成部材は、前記一方の継手構成部材の上下の定着部材の間に位置された定着部材を備えたことを特徴とする請求項１に記載の床版。
【請求項４】
第１の床版継手装置の継手構成部材及び第２の床版継手装置の継手構成部材のうちの一方の継手構成部材は、床版の板厚方向の上部側に位置された定着部材を備え、
かつ、
第１の床版継手装置の継手構成部材及び第２の床版継手装置の継手構成部材のうちの他方の継手構成部材は、床版の板厚方向の下部側に位置された定着部材を備えたことを特徴とする請求項１に記載の床版。
【請求項５】
床版継手装置が、一方の床版に設けられる受部材と、他方の床版に設けられる受部材と、これら各受部材を繋ぐ繋ぎ部材とを備え、受部材は、繋ぎ部材が係合する被係合部と、当該被係合部を床版のコンクリートに定着させるための定着部材とを備えた構成である場合、前記継手構成部材が受部材であって前記継手機能部が被係合部であり、
床版継手装置が、一方の床版に設けられる受部材と、他方の床版に設けられた接続部材とを備えて構成され、受部材は、被係合部と、当該被係合部を床版のコンクリートに定着させるための定着部材とを備え、接続部材は、被係合部に係合する係合部と、当該係合部を床版のコンクリートに定着させるための定着部材とを備えた構成である場合、前記継手構成部材が受部材であって前記継手機能部が被係合部であるか、あるいは、前記継手構成部材が接続部材であって前記継手機能部が係合部であることを特徴とする請求項１乃至請求項４のいずれか一項に記載の床版。
【請求項６】
定着部材と床版内の鉄筋とが接続されたことを特徴とする請求項５に記載の床版。
【請求項７】
定着部材は、継手機能部に接続されて床版にプレストレストを付加する緊張材であることを特徴とする請求項５に記載の床版。
【請求項８】
定着部材は、継手機能部に接続された床版内の鉄筋であることを特徴とする請求項５に記載の床版。

発明の詳細な説明【技術分野】
【０００１】
本発明は、橋梁の橋軸方向及び橋軸直角方向に沿って並ぶように桁の上に設置されて床版継手装置により接続される四角形板状の鉄筋コンクリート製の床版に関する。
続きを表示（約 5,100 文字）【背景技術】
【０００２】
橋梁の桁の上に隣り合うように設置される一方の床版と他方の床版とを接続するためのコッター式継手と呼ばれるような床版継手装置が知られている（特許文献１,２参照）。
床版継手装置は、橋梁の桁の上に隣り合うように設置される一方の床版と他方の床版とを接続するための装置であって、一方の床版に設けられるＣ型金物と呼ばれるような継手構成部材としての受部材と、他方の床版に設けられるＣ型金物と呼ばれるような継手構成部材としての受部材と、これら各受部材をＨ型金物と呼ばれるような繋ぐ繋ぎ部材とを備えて構成される。
継手構成部材としての受部材は、係合凹部を有した継手機能部としての被係合部と、当該被係合部を床版のコンクリートに定着させるために当該床版のコンクリートに定着される定着部材とを備える。
繋ぎ部材は、一方の受部材の係合凹部に係合する一方の係合部と、他方の受部材の係合凹部に係合する他方の係合部と、一方の係合部と他方の係合部とを繋ぐ連結部とを備える。
また、橋梁に構築される道路の床版取替工事として、橋梁の橋軸直角方向Ｙを２等分して、走行車線用の床版を橋軸方向（車両進行方向）に沿って並べて接続する一期工事と、追越車線用の床版を橋軸方向（車両進行方向）Ｘに沿って並べて接続する二期工事とを分けて行う半断面施工（車線別床版取替工事）が知られている（特許文献２参照）。
当該半断面施工においては、橋軸直角方向に沿って延長することになる辺縁面側には当該辺縁面の長手方向に沿って所定の間隔を隔てて床版継手装置の受部材を備えるとともに、橋軸方向に沿って延長することになる辺縁面側には当該辺縁面の長手方向に沿って所定の間隔を隔てて床版継手装置の受部材を備えた床版を使用する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１５９２３３号公報
特開２０１４－１７７７６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献２に開示された半断面施工に使用する床版は、橋軸方向に沿って隣り合う床版同士を接続するための床版継手装置及び橋軸直角方向に沿って隣り合う床版同士を接続するための床版継手装置として、同じ構成の床版継手装置を使用している。
従って、四角形板状の床版の角縁を境界として隣り合う一方の辺縁面と他方の辺縁面とにおいて、当該角縁の近傍に各受部材を設置した場合、各受部材の定着部材同士が接触して干渉する可能性がある。
そこで、床版の角縁の近傍に各受部材を設置する場合、各受部材は、各受部材の定着部材同士が接触して干渉しないように、当該角縁から必要十分な離間距離を隔てて設置するので、床版の角縁から受部材が設置される位置までの離間距離を長くしなければならなくなる。
しかしながら、床版の角縁から受部材が設置される位置までの離間距離を長くした場合、床版の角縁近傍部分にひび割れが生じ易くなり、床版の角縁近傍部分の耐久性、及び、耐荷力等が低下してしまう可能性があるという課題があった。
本発明は、上述した課題に鑑みて、角縁近傍部分（隅角部）のひび割れ抑制効果、耐久性、及び、耐荷力を向上させることできる床版を提供するものである。
【課題を解決するための手段】
【０００５】
本発明に係る床版は、橋梁の橋軸方向及び橋軸直角方向に沿って並ぶように桁の上に設置されて床版継手装置により接続される四角形板状の鉄筋コンクリート製の床版であって、四角形板状の床版の角縁を境界として隣り合う一方の辺縁面と他方の辺縁面とにおいて、一方の辺縁面の角縁近傍には、橋梁の橋軸方向に沿って隣り合う床版と接続するための第１の床版継手装置の継手構成部材を備えるとともに、他方の辺縁面の角縁近傍には、橋梁の橋軸直角方向に沿って隣り合う床版と接続するための第２の床版継手装置の継手構成部材を備え、第１の床版継手装置の継手構成部材及び第２の床版継手装置の継手構成部材は、それぞれ、継手機能部と、当該継手機能部を床版のコンクリートに定着させるための定着部材とを備え、第１の床版継手装置の継手構成部材の定着部材と第２の床版継手装置の継手構成部材の定着部材とが交差するように配置されていることを特徴とする。
また、一方の辺縁面の角縁近傍に設けられた第１の床版継手装置の継手構成部材の定着部材は、当該一方の辺縁面と直交する方向に延長し、かつ、他方の辺縁面の角縁近傍に設けられた第２の床版継手装置の継手構成部材の定着部材は、当該他方の辺縁面と直交する方向に延長し、床版の板面と直交する方向から床版内を見た場合、第１の床版継手装置の継手構成部材の定着部材と第２の床版継手装置の継手構成部材の定着部材とが十字状に交差していることを特徴とする。
また、第１の床版継手装置の継手構成部材及び第２の床版継手装置の継手構成部材のうちの一方の継手構成部材は、床版の板厚方向の上部側と下部側とに位置された上下の定着部材を備え、かつ、第１の床版継手装置の継手構成部材及び第２の床版継手装置の継手構成部材のうちの他方の継手構成部材は、前記一方の継手構成部材の上下の定着部材の間に位置された定着部材を備えたことを特徴とする。
また、第１の床版継手装置の継手構成部材及び第２の床版継手装置の継手構成部材のうちの一方の継手構成部材は、床版の板厚方向の上部側に位置された定着部材を備え、かつ、
第１の床版継手装置の継手構成部材及び第２の床版継手装置の継手構成部材のうちの他方の継手構成部材は、床版の板厚方向の下部側に位置された定着部材を備えたことを特徴とする。
また、床版継手装置が、一方の床版に設けられる受部材と、他方の床版に設けられる受部材と、これら各受部材を繋ぐ繋ぎ部材とを備え、受部材は、繋ぎ部材が係合する被係合部と、当該被係合部を床版のコンクリートに定着させるための定着部材とを備えた構成である場合、前記継手構成部材が受部材であって前記継手機能部が被係合部であり、床版継手装置が、一方の床版に設けられる受部材と、他方の床版に設けられた接続部材とを備えて構成され、受部材は、被係合部と、当該被係合部を床版のコンクリートに定着させるための定着部材とを備え、接続部材は、被係合部に係合する係合部と、当該係合部を床版のコンクリートに定着させるための定着部材とを備えた構成である場合、前記継手構成部材が受部材であって前記継手機能部が被係合部であるか、あるいは、前記継手構成部材が接続部材であって前記継手機能部が係合部であることを特徴とする。
本発明に係る床版によれば、角縁近傍部分（隅角部）のひび割れ抑制効果、耐久性、及び、耐荷力を向上させることできる床版を提供できる。
また、定着部材と床版内の鉄筋とが接続されたことを特徴とする。
また、定着部材は、継手機能部に接続されて床版にプレストレストを付加する緊張材であることを特徴とする
また、定着部材は、継手機能部に接続された床版内の鉄筋であることを特徴とする。
以上によれば、角縁近傍部分（隅角部）のひび割れ抑制効果、耐久性、及び、耐荷力を向上させることできるとともに、継手構成部材のコストを削減でき、経済的な床版を提供できるようになる。
【図面の簡単な説明】
【０００６】

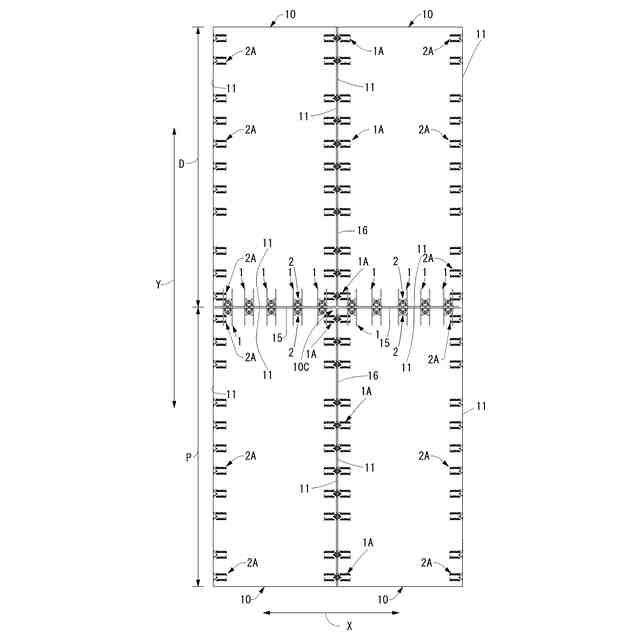

実施形態１に係る床版を用いた床版接合構造を示す平面図。

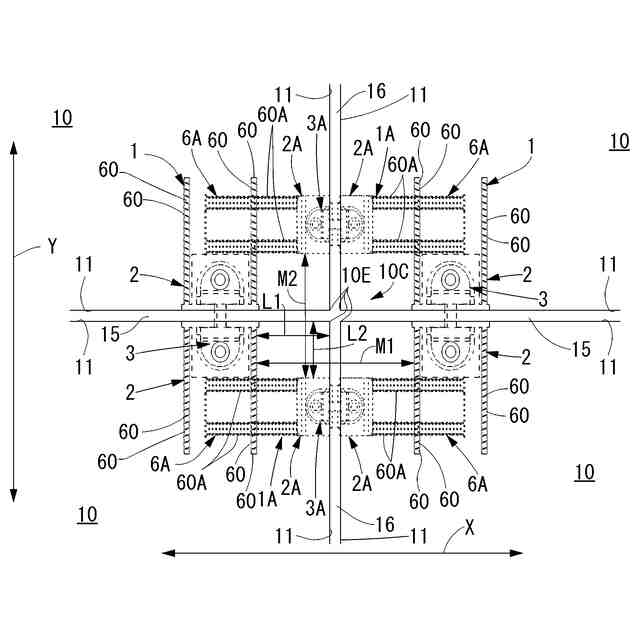

実施形態１に係る床版を用いた床版接合構造における角縁隣接部を示す要部拡大平面図。

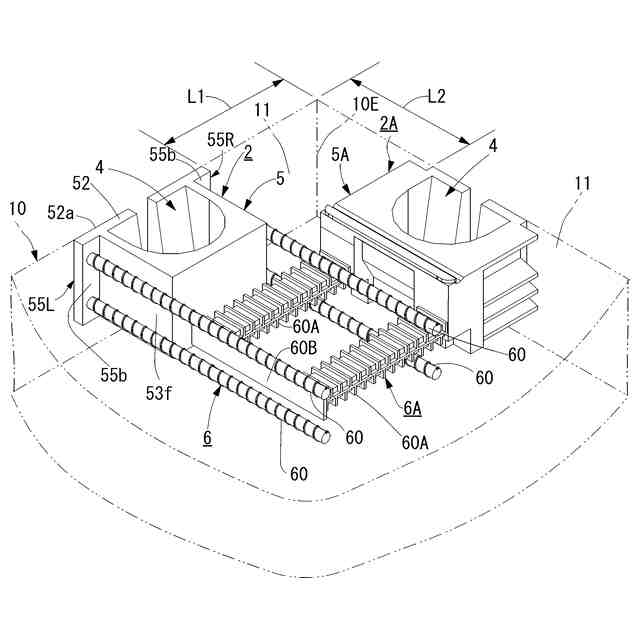

実施形態１に係る床版の角縁近傍部における一方の受部材の定着部材と他方の受部材の定着部材との位置関係を示す斜視図。

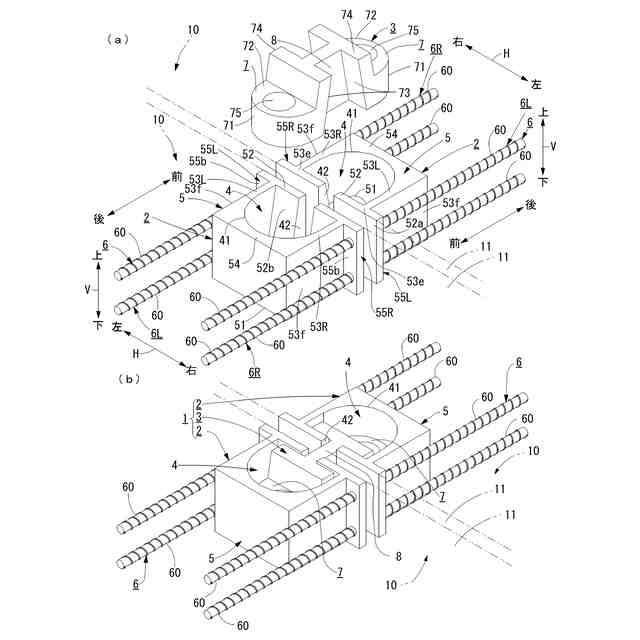

床版継手装置１を示す図であり、（ａ）は床版継手装置の分解斜視図、（ｂ）は床版継手装置の斜視図。

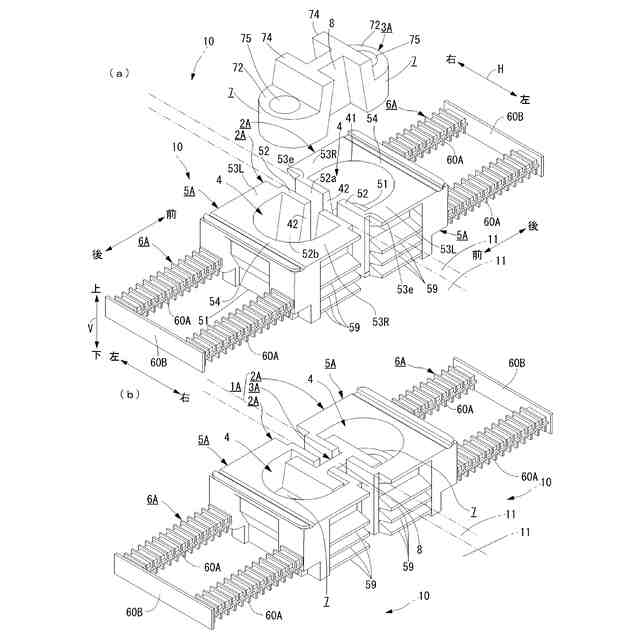

床版継手装置１Ａを示す図であり、（ａ）は床版継手装置の分解斜視図、（ｂ）は床版継手装置の斜視図。

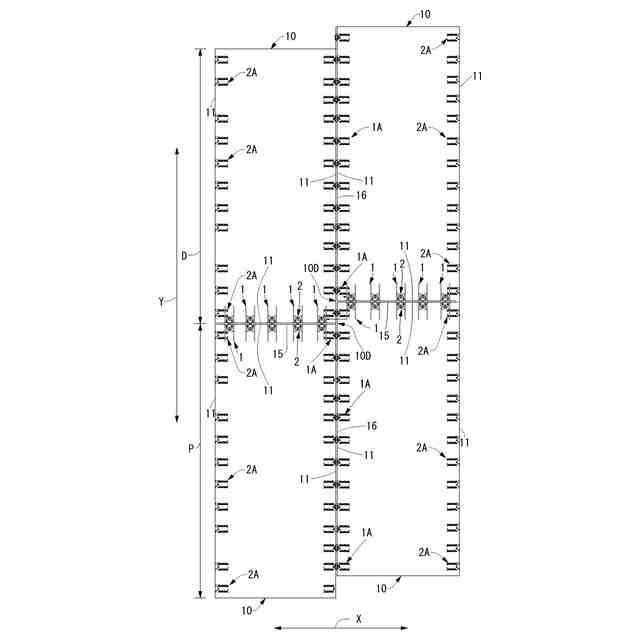

実施形態２に係る床版接合構造を示す平面図。

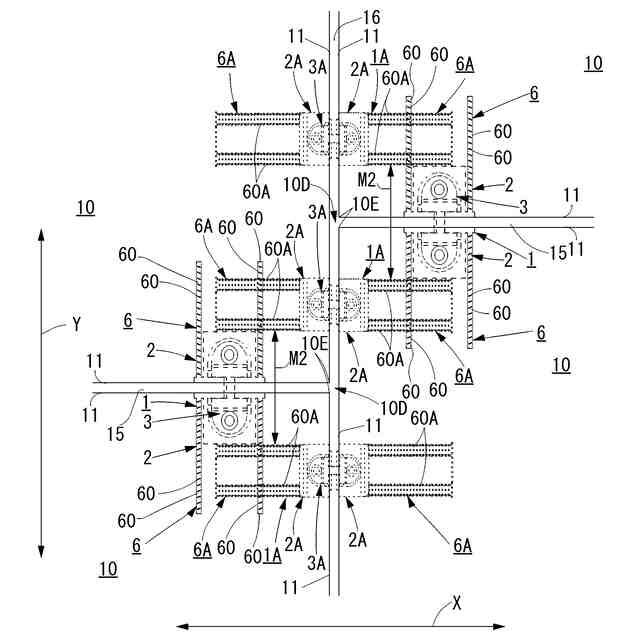

実施形態２に係る床版接合構造における角縁隣接部を示す要部拡大平面図。

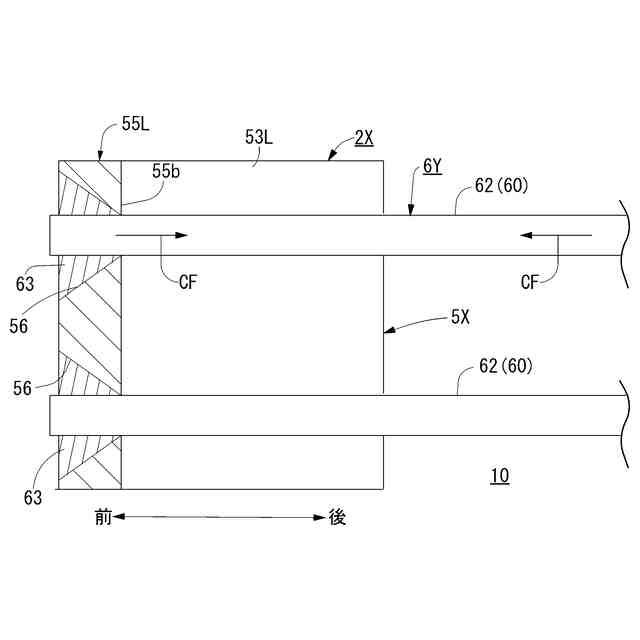

実施形態４に係る床版を示す要部説明図。
実施形態５に係る床版を示す要部説明図。
実施形態７に係る床版を示す要部説明図。
実施形態８に係る床版の角縁近傍部における一方の受部材の定着部材と他方の受部材の定着部材との位置関係を示す斜視図。
実施形態８に係る床版の角縁近傍部における一方の受部材の定着部材と他方の受部材の定着部材との位置関係を示す斜視図。
実施形態９に係る床版を示す平面図。
実施形態９に係る床版の角縁近傍部分を示す図（図１３のＡ部拡大詳細図）。
【発明を実施するための形態】
【０００７】
実施形態１
図１に示すように、実施形態１に係る床版１０は、橋梁の橋軸方向Ｘ及び橋軸直角方向Ｙに沿って並ぶように桁（図示せず）の上に設置されて床版継手装置により接続される四角形板状の鉄筋コンクリート製の床版である。
尚、鉄筋コンクリート製の床版とは、例えば、鉄筋、又は、ＰＣ鋼線、又は、鋼材、又は、これら鉄筋、鋼材、ＰＣ鋼線のうちの２つ以上を内蔵した床版である。
【０００８】
橋梁の桁の上に隣り合うように設置される一方の床版と他方の床版とを接続するための床版継手装置は、例えば、図４に示すような床版継手装置１、あるいは、図５に示すような床版継手装置１Ａである。
床版継手装置１は、一方の床版に設けられるＣ型金物と呼ばれるような継手構成部材としての一方の受部材２と、他方の床版に設けられるＣ型金物と呼ばれるような継手構成部材としての他方の受部材２と、これら各受部材２，２を繋ぐＨ型金物と呼ばれるような繋ぎ部材３とを備えて構成される。
また、床版継手装置１Ａは、一方の床版に設けられるＣ型金物と呼ばれるような継手構成部材としての一方の受部材２Ａと、他方の床版に設けられるＣ型金物と呼ばれるような継手構成部材としての他方の受部材２Ａと、これら各受部材２Ａ，２Ａを繋ぐＨ型金物と呼ばれるような繋ぎ部材３Ａとを備えて構成される。
【０００９】
例えば、図１乃至図３に示すように、実施形態１に係る床版１０は、四角形板状の床版の角縁１０Ｅを境界として隣り合う一方の辺縁面１１と他方の辺縁面１１とにおいて、一方の辺縁面１１の角縁１０Ｅの近傍には、橋梁の橋軸方向Ｘに沿って隣り合う床版１０と接続するための第１の床版継手装置の継手構成部材としての受部材（例えば受部材２Ａ）を備えるとともに、他方の辺縁面１１の角縁１０Ｅの近傍には、橋梁の橋軸直角方向Ｙに沿って隣り合う床版１０と接続するための第２の床版継手装置の継手構成部材としての受部材（例えば受部材２）を備える。
第１の床版継手装置の受部材及び第２の床版継手装置の受部材は、継手機能部としての被係合部（例えば後述する被係合部５又は５Ａ）と、当該被係合部を床版のコンクリートに定着させるための定着部材（例えば後述する定着部材６０又は６０Ａ）とを備える。
そして、実施形態１に係る床版１０は、上述した一方の辺縁面１１の角縁近傍の設けられた受部材の定着部材（例えば後述する定着部材６０Ａ）と上述した他方の辺縁面１１の角縁近傍の設けられた受部材の定着部材（例えば後述する定着部材６０）とが交差するように配置された構成としたものである。
【００１０】
実施形態１の床版１０においては、第１の床版継手装置、第２の床版継手装置として、例えば、図４に示した床版継手装置１、又は、図５に示した床版継手装置１Ａを用いた場合を例にして説明する。
即ち、実施形態１の床版１０としては、橋梁の橋軸方向Ｘに沿って隣り合う床版と接続するための第１の床版継手装置として床版継手装置１Ａを用い、かつ、橋梁の橋軸直角方向Ｙに沿って隣り合う床版と接続するための第２の床版継手装置として床版継手装置１を用いるようにした床版１０でもよいし、あるいは、第１の床版継手装置として床版継手装置１を用い、かつ、第２の床版継手装置として床版継手装置１Ａを用いるようにした床版１０でもよい。
（【００１１】以降は省略されています）
