公開番号2025128443
公報種別公開特許公報(A)
公開日2025-09-03
出願番号2024025049
出願日2024-02-22
発明の名称成形機の制御装置、カジリ検知方法および成形機
出願人UBEマシナリー株式会社
代理人個人,個人,個人,個人
主分類B29C 45/76 20060101AFI20250827BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】周囲の温度に影響されることがなく、スクリュの加熱筒に対するカジリを判定できる制御装置を提供すること。
【解決手段】制御装置(100)は、加熱筒(73)と前記加熱筒(73)に内挿されるスクリュ(71)とを備える押出成形または射出成形を行う成形機における前記スクリュ(71)の前記加熱筒(73)に対するカジリを判定する。
制御装置(100)は、成形機のいずれかの部位に設けられる単数または複数の振動検知部(106)と、
振動検知部(106)により検知される振動情報に基づいてカジリを判定する判定部(101)と、を備える。

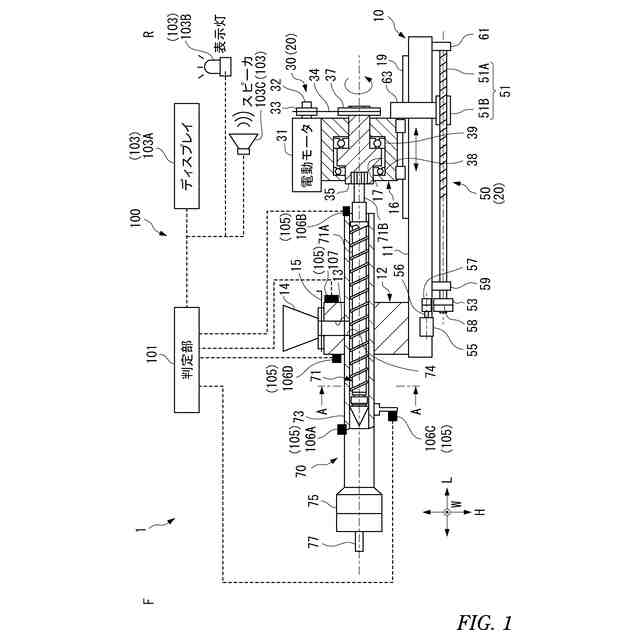

【選択図】図1
特許請求の範囲【請求項１】
加熱筒と前記加熱筒に内挿されるスクリュとを備える押出成形または射出成形を行う成形機における前記スクリュの前記加熱筒に対するカジリを判定する制御装置であって、
前記成形機のいずれかの部位に設けられる単数または複数の振動検知部と、
前記振動検知部により検知される振動情報に基づいて前記カジリを判定する判定部と、を備える、
制御装置。
続きを表示（約 1,000 文字）【請求項２】
前記判定部において、
前記振動情報から取得される検知振動周波数が、
前記カジリが発生していない正常状態に発生しないものとして予め定められる第１基準振動周波数を含むか、または、
前記カジリが発生する異常状態において前記正常状態に比べて振動レベルが増大するものとして予め定められる第２基準振動周波数を含むと、前記カジリが判定される、
請求項１に記載の制御装置。
【請求項３】
前記第１基準振動周波数および前記第２基準振動周波数は、所定の周波数以上の判定閾値として規定される、
請求項２に記載の制御装置。
【請求項４】
前記判定部において、
前記スクリュの回転周期の（２±１／４）倍の周期ごとに発生する振動により前記カジリが判定される、
請求項１に記載の制御装置。
【請求項５】
前記判定部において、
継続的に増大する振動により前記カジリが判定される、
請求項１に記載の制御装置。
【請求項６】
前記振動検知部は、
前記加熱筒の胴部、または、前記加熱筒の後端側において前記振動情報を検知する、
請求項１に記載の制御装置。
【請求項７】
前記振動検知部は、
前記加熱筒の胴部に固定される部材、または、前記加熱筒を固定支持する支持部材において前記振動情報を検知する、
請求項１に記載の制御装置。
【請求項８】
前記判定部は、
成形の対象とされる原料の投入口が閉状態であるときに、前記カジリの判定を行う、
請求項１に記載の制御装置。
【請求項９】

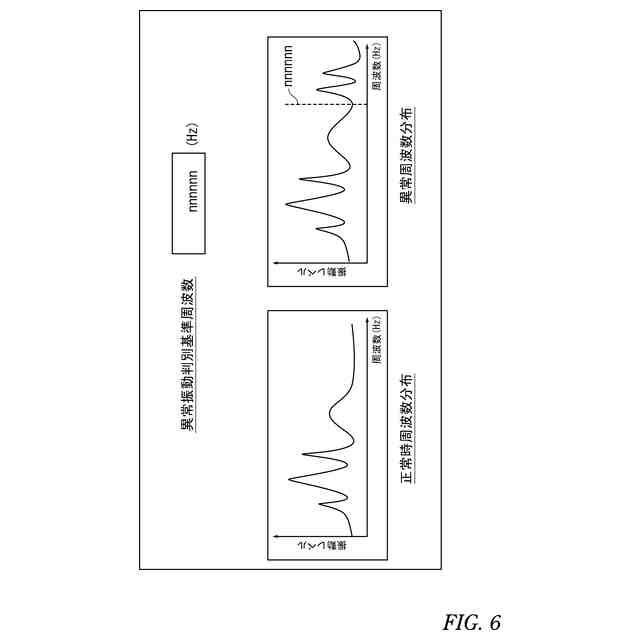

前記判定閾値の入力領域と、
前記振動情報の周波数解析による周波数スペクトルの正常状態の波形と、
前記振動情報の周波数解析による周波数スペクトルの異常状態の波形と、を同一画面に表示可能な表示装置を備える、
請求項３に記載の制御装置。
【請求項１０】
加熱筒と前記加熱筒に内挿されるスクリュを備える押出成形または射出成形を行う成形機における前記スクリュの前記加熱筒に対するカジリの判定方法であって、
前記成形機のいずれかの部位における振動情報を検知する第１ステップと、
前記振動情報に基づいて前記カジリを判定する第２ステップと、を備える、
カジリの判定方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、樹脂材料からなる原料をスクリュにより混練溶融して押出成形または射出成形する成形機において、スクリュの加熱筒に対するカジリの判定に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
プラスチック成形機においてスクリュの加熱筒に対するカジリが発生するとスクリュが損傷したり、スクリュの回転が停止したりする事故に繋がることがある。この種の成形機に対して、事故を防止するためにスクリュのカジリを判定することが提案されている。例えば、特許文献１は加熱筒の少なくとも溶融部分内に放射温度計を設け、この放射温度計の出力から加熱筒内の溶融樹脂温度プロファイルおよびスクリュ表面温度プロファイルを求める。特許文献１は、この二つの温度プロファイルの間の波形および温度の異常変化の一方または双方からスクリュの加熱筒に対するカジリを予測、判定することを提案する。
【先行技術文献】
【特許文献】
【０００３】
特開平０９－５２２７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
そもそも加熱筒の表面温度は、雰囲気中への放熱度合い（放熱冷却度合い）で昇降し、雰囲気温度により変動するものである。したがって、例えば昼と夜とで加熱筒の表面温度が変動したり、あるいは工場内の気流の変化により冷房風、暖房風の当たり具合によって加熱筒の表面温度が変動したりする。したがって、特許文献１のように温度変化によりカジリを判定する手法では、加熱筒を含む成形機の周囲の温度が変化すると、カジリを誤って検知してしまうおそれがある。
【０００５】
以上より、本発明は、周囲の温度に影響されることがなく、スクリュの加熱筒に対するカジリを判定できる制御装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、
加熱筒と加熱筒に内挿されるスクリュとを備える押出成形または射出成形を行う成形機におけるスクリュの加熱筒に対するカジリを判定する制御装置であって、
成形機のいずれかの部位に設けられる単数または複数の振動検知部と、
振動センサにより検知される振動情報に基づいてカジリを判定する判定部と、を備える。

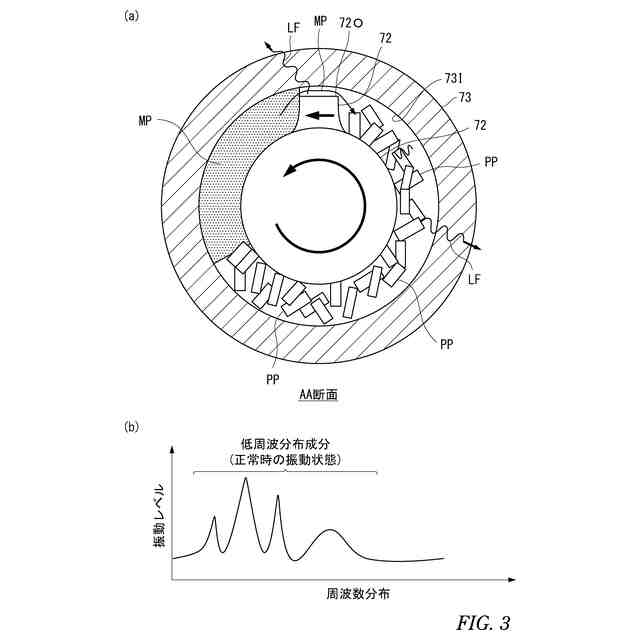

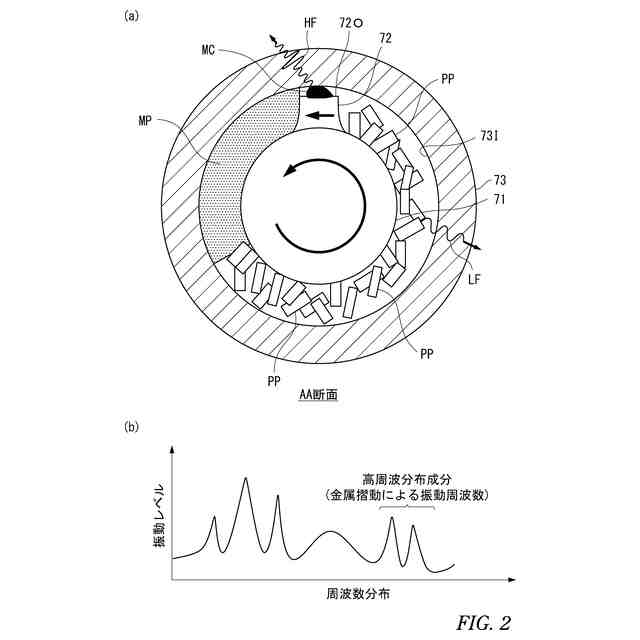

【０００７】
判定部において、好ましくは、
振動情報から取得される検知振動周波数が、
カジリが発生していない正常状態に発生しないものとして予め定められる第１基準振動周波数を含むか、または、
検知振動レベルが、カジリが発生する異常状態において正常状態に比べて振動レベルが増大するものとして予め定められる第２基準振動周波数を含むと、カジリが判定される。
【０００８】
第１基準振動周波数および第２基準振動周波数は、好ましくは、所定の周波数以上の判定閾値として規定される。
【０００９】

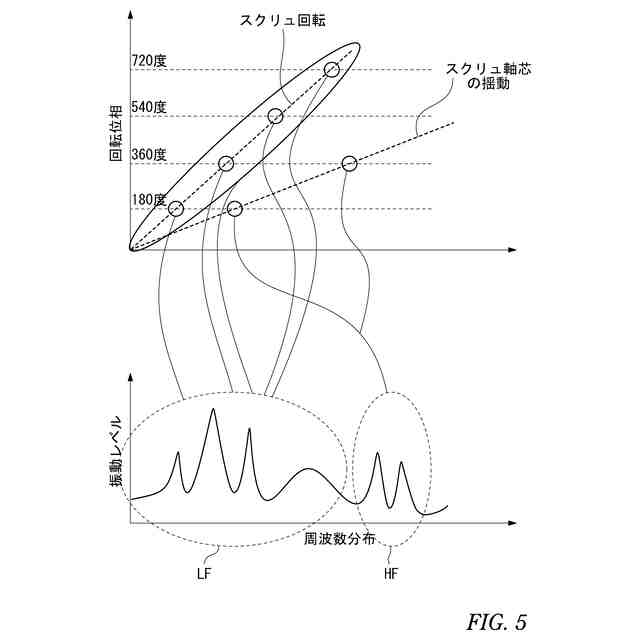

判定部において、好ましくは、
スクリュの回転周期の（２±１／４）倍の周期ごとに発生する振動によりカジリが判定される。
【００１０】
判定部において、好ましくは、
継続的に増大する振動によりカジリが判定される。
（【００１１】以降は省略されています）
