特許ウォッチ

公開番号2025125475
公報種別公開特許公報(A)
公開日2025-08-27
出願番号2024021553
出願日2024-02-15
発明の名称射出成形機
出願人株式会社不二越
代理人個人,個人
主分類B29C 45/76 20060101AFI20250820BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】成形後の熱可塑性材料の品質の安定性を向上できる射出成形機を提供する。

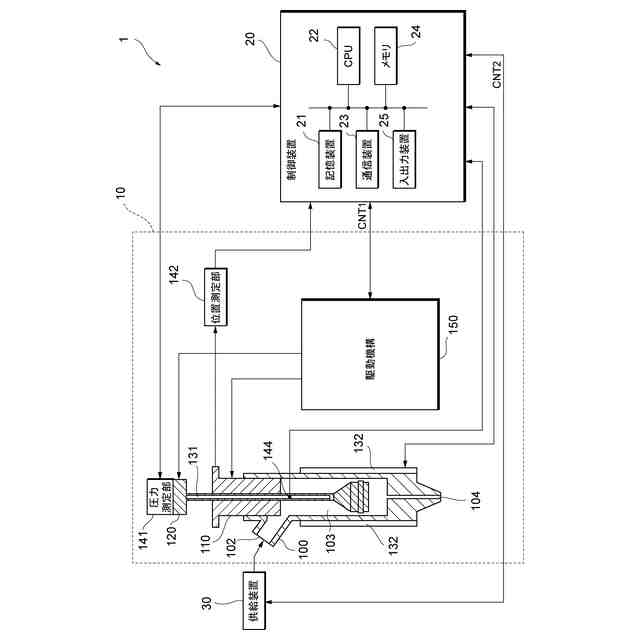

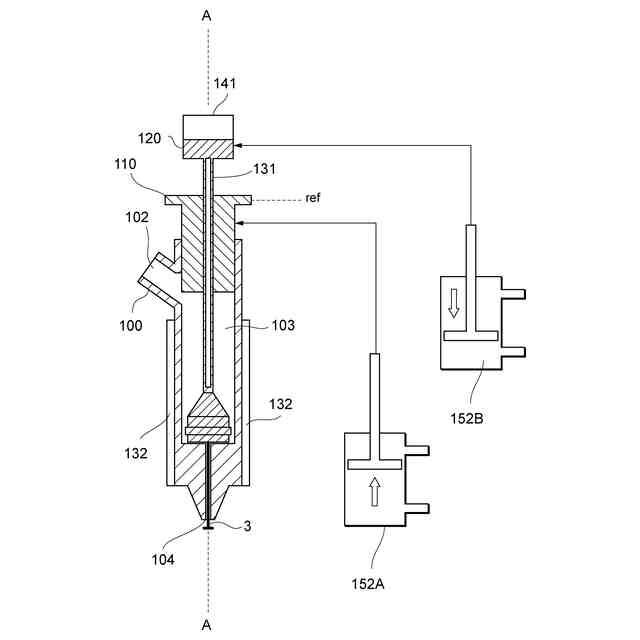

【解決手段】射出成形機は、軸方向に延在し内部に熱可塑性材料が供給されるバレル(100)と、軸方向に延在しバレル内に挿入されるトーピード(120)と、バレルとトーピードとの少なくとも一方に設けられるヒータ(132)と、バレルの内壁面及びトーピードの外周面に囲まれる空間内に熱可塑性材料を供給する供給装置(30)と、バレルとトーピードとの間に介挿されヒータによる加熱下において供給装置から供給された熱可塑性材料を押し込んで溶融させる中空状のプランジャ(110)と、トーピード及びプランジャを独立して軸方向に進退するように駆動する駆動機構(150)と、射出動作の単位であるショット又は複数回のショット毎にプランジャによる押圧力を更新するように駆動機構を動作制御する制御装置(20)とを備える。
【選択図】図1
特許請求の範囲【請求項１】
軸方向に延在し、内部に熱可塑性材料が供給されるバレルと、
前記軸方向に延在するとともに前記バレル内に挿入されるトーピードと、
前記バレルと前記トーピードとの少なくとも一方に設けられるヒータと、

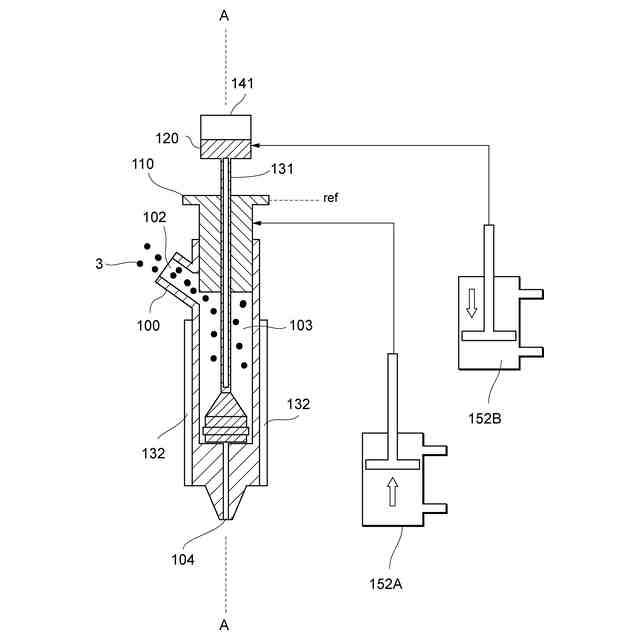

前記バレルの内壁面及び前記トーピードの外周面に囲まれる空間内に前記熱可塑性材料を供給する供給装置と、

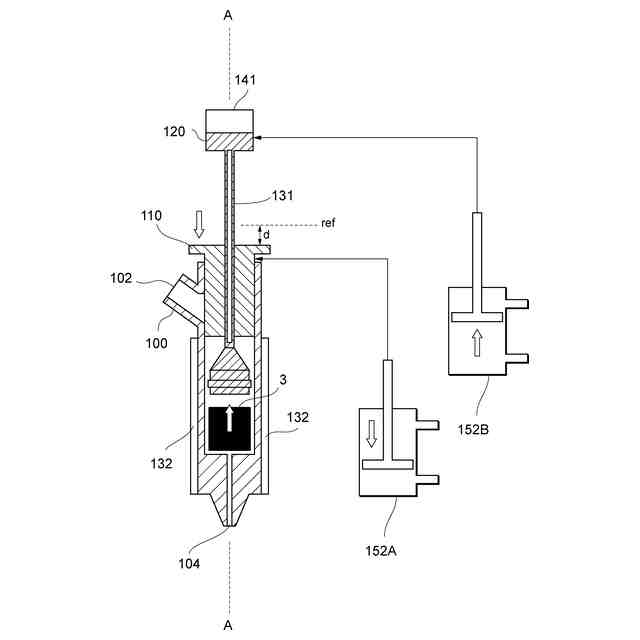

前記バレルと前記トーピードとの間に介挿され、前記ヒータによる加熱下において前記供給装置から供給された前記熱可塑性材料を押し込んで溶融させる中空状のプランジャと、

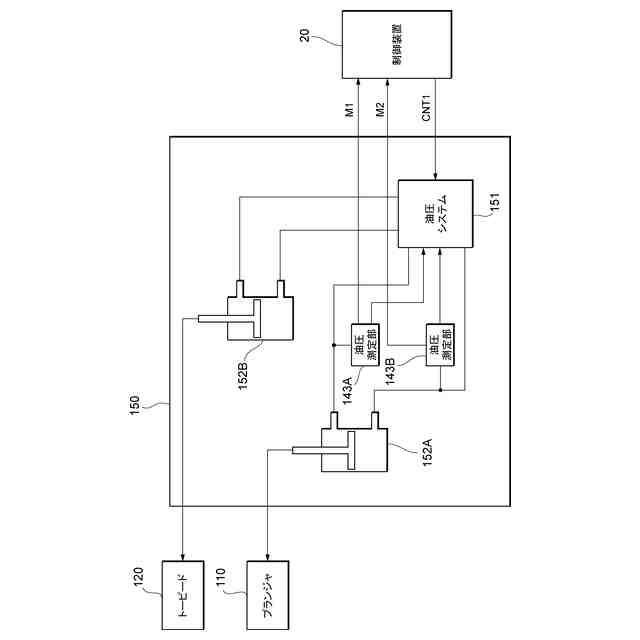

前記トーピード及び前記プランジャを独立して前記軸方向に進退するように駆動する駆動機構と、

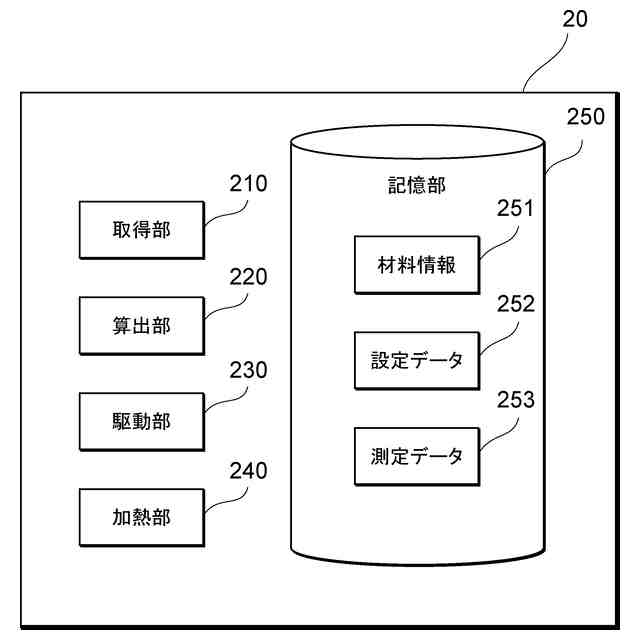

射出動作の単位であるショット毎又は複数回のショット毎に、前記プランジャによる押圧力を更新するように前記駆動機構を動作制御する制御装置と、
を備えることを特徴とする射出成形機。
続きを表示（約 760 文字）【請求項２】
前記トーピードの前記軸方向の端部に設けられており、前記トーピードに加わる圧力を測定する圧力測定部をさらに備え、
前記制御装置は、少なくとも前記プランジャの押し込み動作の際に前記圧力測定部によって測定された圧力に基づいて前記押圧力を更新することを特徴とする請求項１に記載の射出成形機。
【請求項３】
前記プランジャの位置を測定する位置測定部をさらに備え、
前記制御装置は、少なくとも前記プランジャの押し込み動作の際に前記位置測定部によって測定された位置又は位置の時間変化量に基づいて前記押圧力を更新することを特徴とする請求項１に記載の射出成形機。
【請求項４】
前記バレル又は前記トーピードの温度を測定する温度測定部をさらに備え、
前記制御装置は、少なくとも前記プランジャの押し込み動作の際に前記温度測定部によって測定された温度に基づいて前記押圧力を更新することを特徴とする請求項１～３のいずれか一項に記載の射出成形機。
【請求項５】
前記トーピードの前記軸方向の端部に設けられており前記トーピードに加わる圧力を測定する圧力測定部と、前記プランジャの位置を測定する位置測定部と、前記トーピードの温度を測定する温度測定部とをさらに備え、

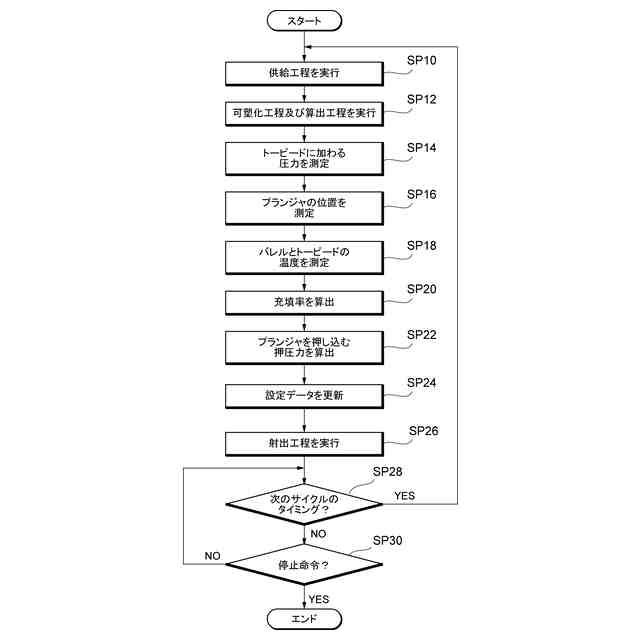

前記制御装置は、前記プランジャの押し込み動作の際に前記圧力測定部が測定した圧力及び前記位置測定部が測定した位置に基づいて前記バレル内における前記熱可塑性材料の充填率を算出し、前記プランジャの押し込み動作の際に前記温度測定部が測定した温度、前記充填率、及び予め定められている前記熱可塑性材料の種類又は大きさを示す情報に基づいて前記押圧力を更新することを特徴とする請求項１に記載の射出成形機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、熱可塑性材料を射出成形する射出成形機に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来から、熱可塑性材料を加熱、押し込み及び溶融して射出する射出成形機が知られている。
【０００３】
これに関し、特許文献１に、バレルと、熱可塑性材料をプランジャと、プランジャの貫通孔を貫通して軸方向に移動可能なロッドと、ロッドに接続されたトーピードとを備える射出成形機が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特許第６６５７５５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載の技術では、プランジャによって熱可塑性材料を押し込んで溶融する際の押圧力を一段階にしか設定できず、材料の品質が不安定になってしまうという問題があった。
【０００６】
本発明はこのような問題に鑑みてなされたものであり、その目的は、成形後の熱可塑性材料の品質の安定性を向上できる射出成形機を提供することにある。
【課題を解決するための手段】
【０００７】
上記課題を解決するために、本発明の射出成形機は、軸方向に延在し、内部に熱可塑性材料が供給されるバレルと、前記軸方向に延在するとともに前記バレル内に挿入されるトーピードと、前記バレルと前記トーピードとの少なくとも一方に設けられるヒータと、前記バレルの内壁面及び前記トーピードの外周面に囲まれる空間内に前記熱可塑性材料を供給する供給装置と、前記バレルと前記トーピードとの間に介挿され、前記ヒータによる加熱下において前記供給装置から供給された前記熱可塑性材料を押し込んで溶融させる中空状のプランジャと、前記トーピード及び前記プランジャを独立して前記軸方向に進退するように駆動する駆動機構と、射出動作の単位であるショット毎又は複数回のショット毎に、前記プランジャによる押圧力を更新するように前記駆動機構を動作制御する制御装置と、を備える。
【０００８】
また、本発明の射出成形機は、前記トーピードの前記軸方向の端部に設けられており、前記トーピードに加わる圧力を測定する圧力測定部をさらに備え、前記制御装置は、少なくとも、前記プランジャの押し込み動作の際に前記圧力測定部によって測定された圧力に基づいて前記押圧力を更新する。
【０００９】
また、本発明の射出成形機は、前記プランジャの位置を測定する位置測定部をさらに備え、前記制御装置は、少なくとも、前記プランジャの押し込み動作の際に前記位置測定部によって測定された位置又は位置の時間変化量に基づいて前記押圧力を更新する。
【００１０】
また、本発明の射出成形機は、前記バレル又は前記トーピードの温度を測定する温度測定部をさらに備え、前記制御装置は、少なくとも、前記プランジャの押し込み動作の際に前記温度測定部によって測定された温度に基づいて前記押圧力を更新する。
（【００１１】以降は省略されています）
