公開番号2025128785
公報種別公開特許公報(A)
公開日2025-09-03
出願番号2024025704
出願日2024-02-22
発明の名称物品搬送用自転車
出願人船井電機株式会社
代理人個人,個人
主分類B62J 9/27 20200101AFI20250827BHJP(鉄道以外の路面車両)
要約【課題】前輪とハンドルとの間に収容部がある場合に、収容部から物品を取り出す際の運転者の負担を軽減することが可能な物品搬送用自転車を提供する。
【解決手段】この物品搬送用自転車100は、物品50または収容部1を昇降させることにより、物品50を鉛直方向に移動させる昇降駆動部3を備える。

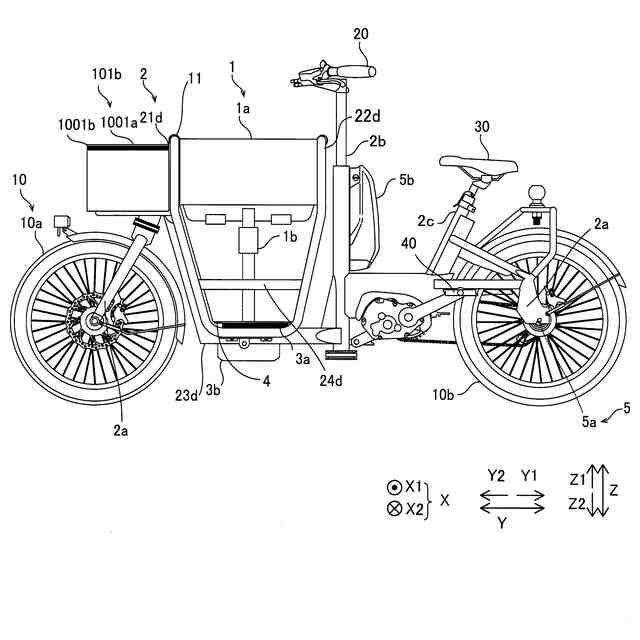

【選択図】図3
特許請求の範囲【請求項１】
物品が収容される収容部と、

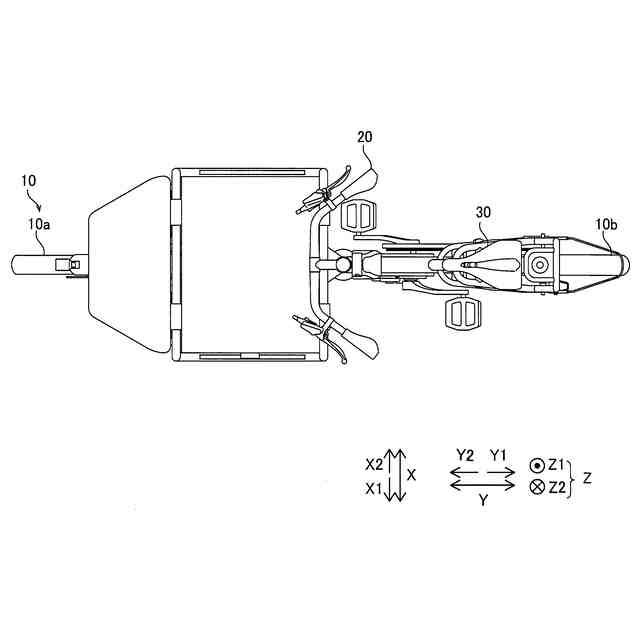

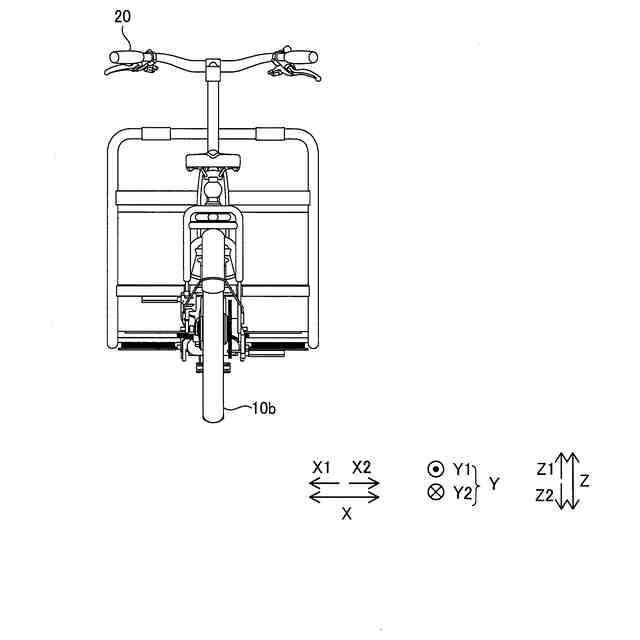

前輪および後輪を含む車輪と、ハンドルとが取り付けられ、前記前輪と前記ハンドルとの間に前記収容部を支持する支持部が設けられるフレーム部と、
前記物品または前記収容部を昇降させることにより、前記物品を鉛直方向に移動させる昇降駆動部と、を備える、物品搬送用自転車。
続きを表示（約 1,100 文字）【請求項２】
前記昇降駆動部は、空気によって拡大または縮小することにより、前記物品および前記収容部の少なくとも一方を空気圧によって鉛直方向に移動させるエアジャッキと、空気を供給することにより前記エアジャッキを拡大させるポンプとを含む、請求項１に記載の物品搬送用自転車。
【請求項３】
前記前輪または前記後輪のうち少なくとも一方に取り付けられ、取り付けられた前記前輪または前記後輪の回転をアシストするモータと、前記モータに電力を供給するバッテリーと、を含むアシスト機構をさらに備え、
前記物品を鉛直方向に移動させる前記昇降駆動部は、前記アシスト機構の前記バッテリーにより駆動するように構成されている、請求項１に記載の物品搬送用自転車。
【請求項４】
前記物品を鉛直方向に移動させる前記昇降駆動部は、前記フレーム部の前記支持部と前記収容部との間に配置され、前記収容部を昇降させることにより、前記物品を鉛直方向に移動させる第１昇降駆動部である、請求項１に記載の物品搬送用自転車。
【請求項５】
前記物品を鉛直方向に移動させる前記昇降駆動部は、前記フレーム部の前記支持部の下方に配置されるとともに、前方から見て物品搬送用自転車本体の中心に対して左側および右側に複数配置される第２昇降駆動部を含み、
前記複数の第２昇降駆動部を地面に接触させた状態において、物品搬送用自転車の停止状態を維持するように構成されている、請求項１に記載の物品搬送用自転車。
【請求項６】
前記物品を鉛直方向に移動させる前記昇降駆動部は、前記第２昇降駆動部の下方に設置されるとともに、前方から見て物品搬送用自転車本体の中心に対して左側および右側に複数配置される第３昇降駆動部を含み、
前記左側および右側に配置された前記複数の第３昇降駆動部のうち一方の前記第３昇降駆動部によって前記物品搬送用自転車本体を上昇することにより、前記収容部を傾斜させるように構成されている、請求項５に記載の物品搬送用自転車。
【請求項７】
前記昇降駆動部は、前記収容部の内底面に配置され、前記収容部内の前記物品を昇降させる第４昇降駆動部である、請求項１に記載の物品搬送用自転車。
【請求項８】
前記収容部の内部の上面に配置され、空気によって膨張することにより前記収容部内での前記物品の移動を規制する膨張部をさらに備える、請求項２に記載の物品搬送用自転車。
【請求項９】
前記収容部の底面と前記昇降駆動部との間に配置され、物品搬送用自転車本体の左右方向に前記収容部をスライド可能に構成されている可動板をさらに備える、請求項１に記載の物品搬送用自転車。

発明の詳細な説明【技術分野】
【０００１】
この発明は、物品搬送用自転車に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、物品搬送用自転車が開示されている（たとえば、特許文献１参照）。
【０００３】
上記特許文献１には、フレームと、フレームの後部に配置される後輪と、後輪よりも後方に配置される荷物搬送用台車と、フレームと荷物搬送用台車とを接続する接続部とを備える車両（自転車）が開示されている。特許文献１では、荷物搬送用台車は、荷物を積載する積載部と、積載部を支持する車輪とを含んでいる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－６３２９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ここで、上記特許文献１には開示されていないが、荷物（物品）を搬送する物品搬送用自転車としては、荷物搬送用台車に代えて、物品を収容する収容部をフレームの前輪とハンドルとの間に設ける物品搬送用自転車が知られている。収容部をフレームの前輪とハンドルとの間に設ける場合、運転者の視界を遮らないように、比較的低い位置に設けられる場合がある。また、重量の大きい物品を収容する収容部が高い位置にあると重心位置が高くなり、安定性が悪いため、重心の位置を下げて車両の安定化を図るために、収容部が比較的低い位置に設けられる場合がある。この場合、収容部の設ける位置が低いことに起因して、収容部から物品を取り出す場合に低い位置から持ち上げる必要があるため、運転者に負担がかかるという問題点がある。
【０００６】
この発明は、上記のような課題を解決するためになされたものであり、この発明の１つの目的は、前輪とハンドルとの間に収容部がある場合に、収容部から物品を取り出す際の運転者の負担を軽減することが可能な物品搬送用自転車を提供することである。
【課題を解決するための手段】
【０００７】
上記目的を達成するために、この発明の一の局面による物品搬送用自転車は、物品が収容される収容部と、前輪および後輪を含む車輪と、ハンドルとが取り付けられ、前輪とハンドルとの間に収容部を支持する支持部が設けられるフレーム部と、物品または収容部を昇降させることにより、物品を鉛直方向に移動させる昇降駆動部と、を備える。
【０００８】
この発明の一の局面による物品搬送用自転車では、上記のように、物品または収容部を昇降させることにより、物品を鉛直方向に移動させる昇降駆動部を備える。これによって、前輪とハンドルとの間に収容部がある場合に、物品または収容部を鉛直方向に移動させることにより、運転者が収容部から物品を取り出しやすい高さに物品または収容部を上昇させることができるため、低い位置から物品を持ち上げる必要がない。この結果、前輪とハンドルとの間に収容部がある場合に、収容部から物品を取り出す際の運転者の負担を軽減することができる。
【０００９】
上記一の局面による物品搬送用自転車において、好ましくは、物品を鉛直方向に移動させる昇降駆動部は、空気によって拡大または縮小することにより、物品および収容部の少なくとも一方を空気圧によって鉛直方向に移動させるエアジャッキと、空気を供給することによりエアジャッキを拡大させるポンプとを含む。このように構成すれば、ポンプからエアジャッキに供給する空気量を調整することにより、運転者が物品を取り出しやすい位置に容易に上昇させることができる。
【００１０】
上記一の局面による物品搬送用自転車において、好ましくは、前輪または後輪のうち少なくとも一方に取り付けられ、取り付けられた前輪または後輪の回転をアシストするモータと、モータに電力を供給するバッテリーと、を含むアシスト機構をさらに備え、物品を鉛直方向に移動させる昇降駆動部は、アシスト機構のバッテリーにより駆動するように構成されている。このように構成すれば、物品搬送用自転車のアシスト機構のバッテリーと昇降駆動部に電力を供給するバッテリーとを共通にすることにより、部品点数の増加を抑制することができるとともに、物品搬送用自転車の構造を簡素化することができる。
（【００１１】以降は省略されています）
