発明の名称移動通信ネットワークのサーバ装置及び呼処理システム
出願人KDDI株式会社
代理人弁理士法人大塚国際特許事務所
主分類H04W 68/00 20090101AFI20250829BHJP(電気通信技術)
要約【課題】ホームとする移動通信ネットワークとは別の移動通信ネットワークに無線デバイスが接続している場合でも当該無線デバイスに対する呼処理を可能にする。
【解決手段】サーバ装置は、サーバ装置が属する第1移動通信ネットワークをHPLMNとする無線デバイスが接続している移動通信ネットワークを特定するための特定情報を格納する格納手段と、無線デバイスが接続している接続基地局の識別情報を要求するメッセージを、第1移動通信ネットワークの呼処理システムから受信したことに応答して、無線デバイスが第1移動通信ネットワークに接続している場合には、無線デバイスの在圏エリアを管理している管理装置から接続基地局の識別情報を取得して呼処理システムに通知し、無線デバイスが第1移動通信ネットワークとは別の移動通信ネットワークに接続している場合には、所定の識別情報を呼処理システムに通知する通知手段と、を備えている。

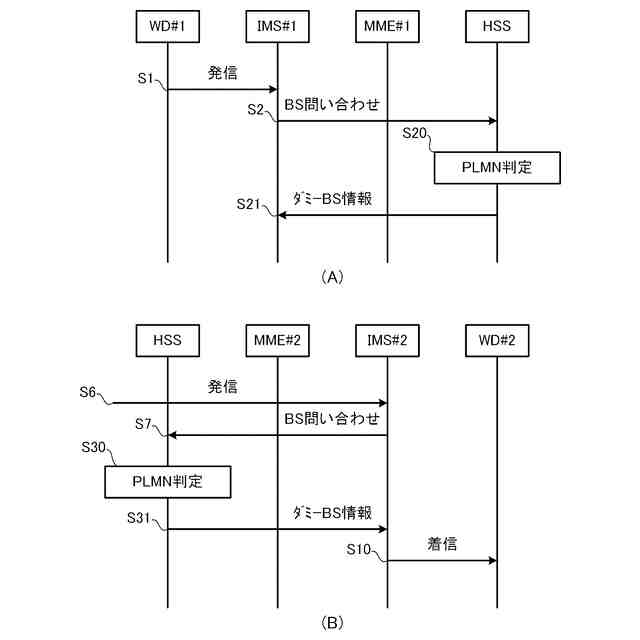

【選択図】図3
特許請求の範囲【請求項１】

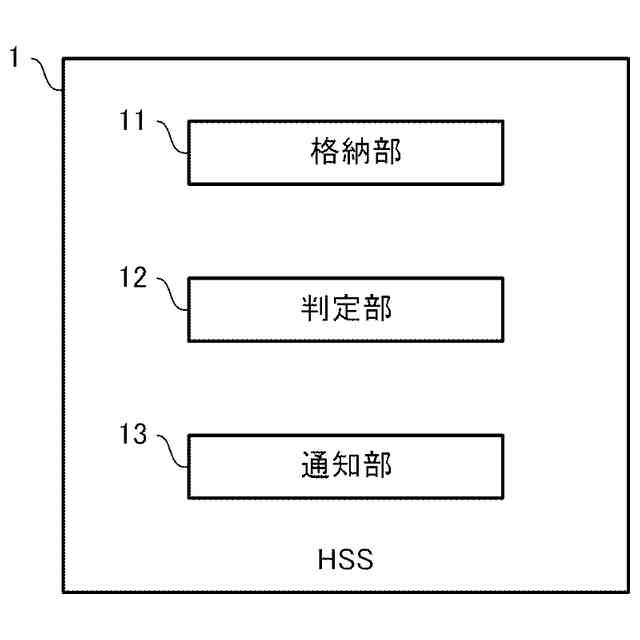

サーバ装置であって、
前記サーバ装置が属する第１移動通信ネットワークをホーム公衆陸上移動体通信ネットワーク（ＨＰＬＭＮ）とする無線デバイスが接続している移動通信ネットワークを特定するための特定情報を格納する格納手段と、
前記無線デバイスが接続している接続基地局の識別情報を要求するメッセージを、前記第１移動通信ネットワークの呼処理システムから受信したことに応答して、前記無線デバイスが前記第１移動通信ネットワークに接続している場合には、前記無線デバイスの在圏エリアを管理している管理装置から前記接続基地局の識別情報を取得して前記呼処理システムに通知し、前記無線デバイスが前記第１移動通信ネットワークとは別の移動通信ネットワークに接続している場合には、所定の識別情報を前記呼処理システムに通知する通知手段と、
を備えている、サーバ装置。
続きを表示（約 800 文字）【請求項２】
前記無線デバイスが前記別の移動通信ネットワークに接続している場合、前記通知手段は、前記管理装置から前記接続基地局の識別情報を取得することなく、前記所定の識別情報を前記呼処理システムに通知する、請求項１に記載のサーバ装置。
【請求項３】
前記所定の識別情報は、前記第１移動通信ネットワークの総ての基地局の識別情報とは異なる、請求項１に記載のサーバ装置。
【請求項４】
前記所定の識別情報は、前記無線デバイスが接続している移動通信ネットワークに応じて異なる、請求項１に記載のサーバ装置。
【請求項５】
前記特定情報は、前記無線デバイスの在圏エリアを管理している前記管理装置を特定するための情報である、請求項１に記載のサーバ装置。
【請求項６】
前記管理装置を特定するための前記情報は、当該管理装置が属する移動通信ネットワークを示す情報を含む、請求項５に記載のサーバ装置。
【請求項７】
前記管理装置は、モビリティ管理エンティティ（ＭＭＥ）又はアクセス及びモビリティ管理機能（ＡＭＦ）を実装する装置である、請求項５に記載のサーバ装置。
【請求項８】

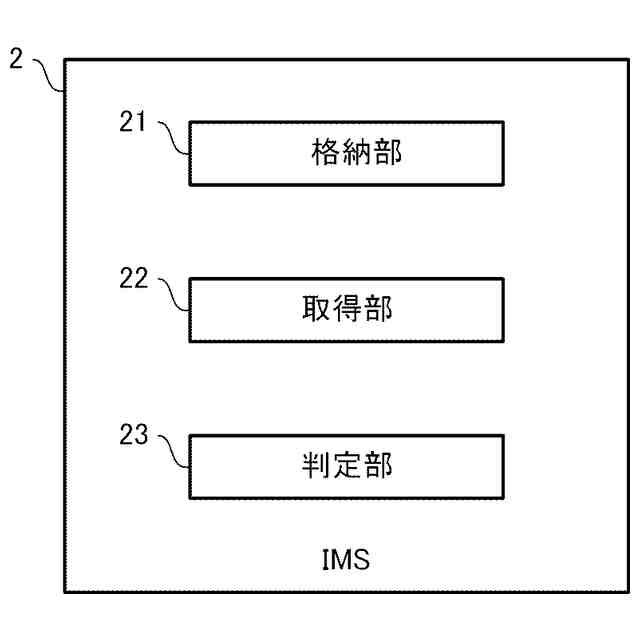

前記呼処理システムは、インターネットプロトコル（ＩＰ）マルチメディアサブシステム（ＩＭＳ）である、請求項１に記載のサーバ装置。
【請求項９】
前記サーバ装置は、ホームサブスクライバサーバ（ＨＳＳ）又は統合データ管理（ＵＤＭを実装する装置である、請求項１に記載のサーバ装置。
【請求項１０】
１つ以上のプロセッサを有する装置の前記１つ以上のプロセッサで実行されると、前記装置を請求項１から９のいずれか１項に記載のサーバ装置として機能させる、コンピュータプログラム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、移動通信ネットワークにおける呼処理技術に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
公衆陸上移動体通信ネットワーク（ＰＬＭＮ）とも呼ばれる移動通信ネットワークは、音声通話サービスを提供する。音声通話サービスは、例えば、非特許文献１に開示されている呼処理システムであるインターネットプロトコル（ＩＰ）マルチメディアサブシステム（ＩＭＳ）によって処理される。まず、図１を用いて、ある１つの移動通信ネットワークにおける呼処理シーケンスについて説明する。
【０００３】
図１のモビリティ管理エンティティ（ＭＭＥ）＃１及びＭＭＥ＃２は、ユーザ装置（ＵＥ）とも呼ばれる無線デバイス（ＷＤ）のモビリティを管理する装置（機能）である。図１において、ＭＭＥ＃１は、ＷＤ＃１のモビリティを管理し、ＭＭＥ＃２は、ＷＤ＃２のモビリティを管理している。また、図１のＩＭＳ＃１及びＩＭＳ＃２は、３ＧＰＰ（登録商標）で規定されるサービングコールセッション制御機能（Ｓ－ＣＳＣＦ）や、プロキシＣＳＣＦ（Ｐ－ＣＳＣＦ）等のＩＭＳを構成する複数の装置（機能）の総称である。図１においては、ＩＭＳ＃１がＷＤ＃１による発信（発呼）及びＷＤ＃１への着信（着呼）を制御し、ＩＭＳ＃２がＷＤ＃２による発信及びＷＤ＃２への着信を制御するものとする。なお、ＩＭＳ＃１とＩＭＳ＃２は同じであり得る。また、ＭＭＥ＃１及びＭＭＥ＃２は同じであり得る。
【０００４】
さらに、図１のホームサブスクライバサーバ（ＨＳＳ）は、ＷＤのユーザの加入者情報等を管理するサーバ装置である。ＭＭＥは、ＷＤが移動通信ネットワークに対して当該ＷＤの登録を行う際に、当該ＷＤのトラキングエリア（ＴＡ）（在圏情報）を取得し、取得した在圏情報をＨＳＳに通知する様に構成されている。また、ＷＤは、アイドル状態において所定の条件が満たされると、そのときのＴＡをＭＭＥに通知するＴＡ更新（ＴＡＵ）処理を実行する様に構成されている。ＭＭＥは、モビリティの管理対象であるＷＤがＴＡＵを実行すると、当該ＷＤの在圏情報をＨＳＳに通知する様に構成されている。したがって、ＨＳＳは、ＷＤの在圏情報を管理しているＭＭＥを特定する情報を保持している。ＭＭＥを特定する情報は、例えば、ＦＱＤＮ（完全に指定されたドメイン名）であり得る。したがって、ＨＳＳは、ＷＤ＃１のモビリティを管理している装置がＭＭＥ＃１であり、ＷＤ＃２のモビリティを管理している装置がＭＭＥ＃２であることを示す情報を格納している。
【０００５】
Ｓ１において、ＷＤ＃１は、ＩＭＳ＃１に対して、ＷＤ＃２への発信を要求する。ＩＭＳ＃１は、Ｓ２において、ＷＤ＃１が接続している基地局（ＢＳ）をＨＳＳに問い合わせる。ＨＳＳは、Ｓ３において、ＷＤ＃１のモビリティを管理しているＭＭＥ＃１と通信してＷＤ＃１が接続しているＢＳのＢＳ情報を取得する。なお、ＷＤ＃１はＳ１においてアクティブ状態であるため、ＭＭＥ＃１は、ＷＤ＃１が現在接続しているＢＳを特定できる。ＢＳ情報は、ＢＳを一意に特定するＢＳの識別子、例えば、Ｅ－ＵＴＲＡＮセルグループ識別子（ＥＣＧＩ）であり得る。ＨＳＳは、Ｓ４においてＷＤ＃１が接続しているＢＳのＢＳ情報をＩＭＳ＃１に通知する。
【０００６】

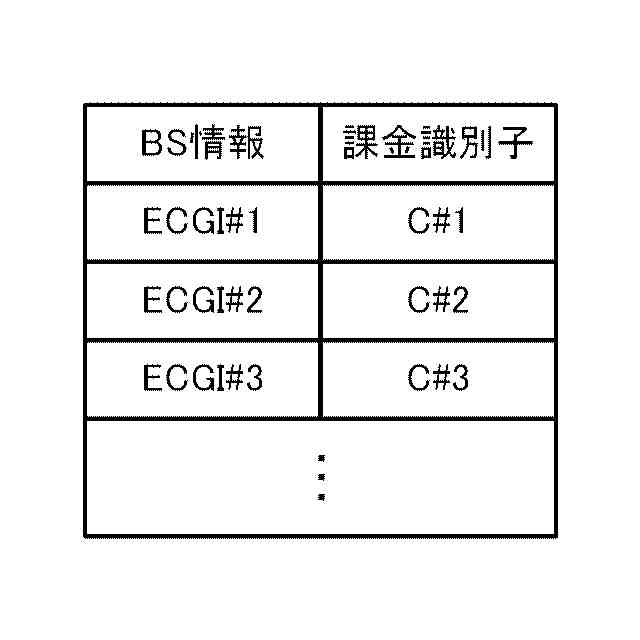

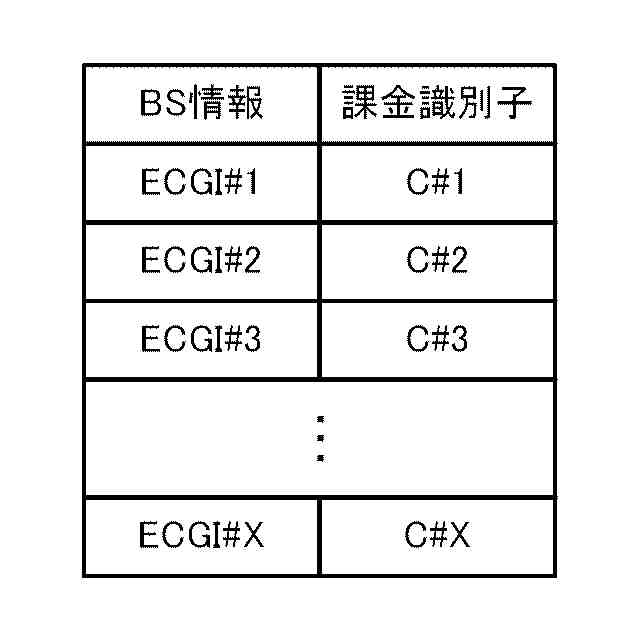

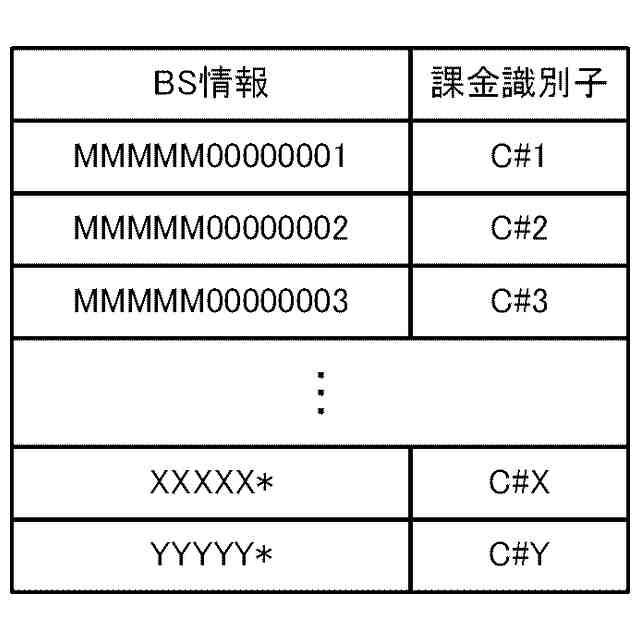

ＩＭＳ＃１は、図２に示す判定情報を保持している。判定情報は、移動通信ネットワークの内の総てのＢＳのＢＳ情報と、当該ＢＳが属する課金エリアを示す課金識別子との対応関係を示す情報である。ＩＭＳ＃１は、後の課金処理において使用するためにＷＤ＃１によるＷＤ＃２への発信のレコードにＷＤ＃１が接続しているＢＳの課金エリアを示す課金識別子を記録する。例えば、ＢＳ＃１のＢＳ情報が図２のＥＣＧＩ＃１である場合、ＷＤ＃１によるＷＤ＃２への発信のレコードには課金識別子としてＣ＃１が記録される。
【０００７】
ＷＤ＃１が接続しているＢＳのＢＳ情報を取得して課金識別子と関連付けを行った後、ＩＭＳ＃１は、Ｓ５において、着信側のＷＤ＃２の呼処理を制御しているＩＭＳの情報をＨＳＳから取得する。本例においてＩＭＳ＃１は、Ｓ５においてＩＭＳ＃２を示す情報を取得する。ＩＭＳ＃１は、Ｓ６において、ＩＭＳ＃２にＷＤ＃１からＷＤ＃２への発信を通知する。ＩＭＳ＃２は、Ｓ７において、ＷＤ＃２が接続しているＢＳをＨＳＳに問い合わせる。ＨＳＳは、Ｓ８において、ＷＤ＃２のモビリティを管理しているＭＭＥ＃２と通信してＷＤ＃２が接続しているＢＳのＢＳ情報を取得する。なお、ＷＤ＃２がアイドル状態である場合、ＭＭＥ＃２は、ページング処理を実行することでＷＤ＃２をアクティブ状態に遷移させ、これにより、ＷＤ＃２が接続しているＢＳを特定し得る。ＨＳＳは、Ｓ９においてＷＤ＃２が接続しているＢＳのＢＳ情報をＩＭＳ＃２に通知する。
【０００８】
ＩＭＳ＃２も図２に示す判定情報を保持している。ＩＭＳ＃２は、後の課金処理において使用するためにＷＤ＃１によるＷＤ＃２への発信のレコードにＷＤ＃２が接続しているＢＳに対応する課金識別子を記録する。例えば、ＢＳ＃２のＢＳ情報が図２のＥＣＧＩ＃２である場合、ＷＤ＃１によるＷＤ＃２への発信のレコードには課金識別子としてＣ＃２が記録される。ＷＤ＃２が接続しているＢＳのＢＳ情報を取得して課金識別子と関連付けを行った後、ＩＭＳ＃２は、Ｓ１０において、ＷＤ＃１からの着信をＷＤ＃２に通知する。
【先行技術文献】
【非特許文献】
【０００９】
３ＧＰＰ（登録商標）ＴＳ．２３．２２８，Ｖ１８．４．０，２０２３年１２月
【発明の概要】
【発明が解決しようとする課題】
【００１０】
現在、移動通信ネットワークの障害時、当該移動通信ネットワークをホームＰＬＭＮ（ＨＰＬＭＮ）としているＷＤを、他の移動通信ネットワーク（他のＰＬＭＮ）により救済を行うことが検討されている。以下の説明においては、図１のＷＤ＃１及びＷＤ＃２のＨＰＬＭＮが第１移動通信ネットワークであり、図１のＨＳＳ、ＩＭＳ＃１及びＩＭＳ＃２が第１移動通信ネットワークの装置若しくはシステム（又は機能）であるものとする。
