公開番号2025131266
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024028897
出願日2024-02-28
発明の名称生体情報測定装置
出願人株式会社oneA
代理人弁理士法人前田特許事務所
主分類A61B 7/04 20060101AFI20250902BHJP(医学または獣医学;衛生学)
要約【課題】使用者の装着時の違和感を緩和しつつ、使用者頸部から呼吸音を好適に取得する。
【解決手段】生体情報測定装置1は、使用者Pの頸部Pnに接触して呼吸音を取得する呼吸音取得部70と、使用者Pの頸部Pnへの接触を検出する接触検出部80とが一体的に構成されている測定部40と、一方の開放端部に測定部40を揺動自在に連結するジョイント部20が設けられ、頸部Pnの周方向に沿うように円弧状に形成されたネックバンド10とを備える。ネックバンド10には、測定部40の揺動範囲を規制する規制部が設けられている。

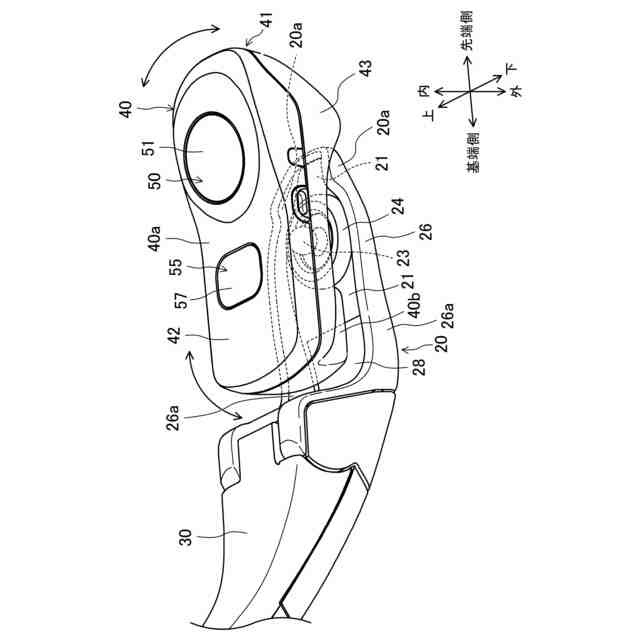

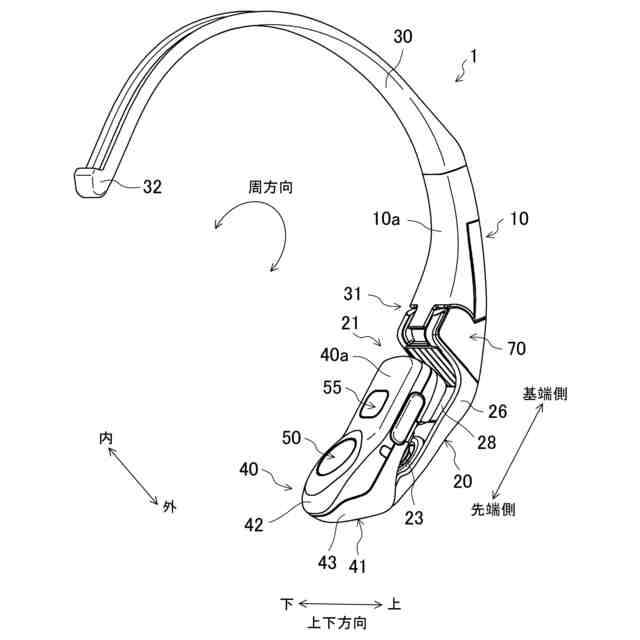

【選択図】図2
特許請求の範囲【請求項１】
使用者の睡眠時に生体情報を測定するための生体情報測定装置であって、
頸部に接触して生体情報を取得する生体情報取得部と、頸部への接触を検出する接触検出部とが一体的に構成されている測定部と、
頸部の外周に沿うように円弧状に形成されたネックバンドと、
前記ネックバンドの開放端部に前記測定部を揺動自在に支持するジョイント構造とを備えている、生体情報測定装置。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の生体情報測定装置において、
前記ネックバンドには、前記測定部の揺動範囲を規制する規制部が設けられている、生体情報測定装置。
【請求項３】
請求項１に記載の生体情報測定装置において、
前記ネックバンドは、頸部の周方向に沿うように円弧状に形成されたネックバンド本体と、前記ジョイント構造が設けられたジョイント部とを備え、
前記ネックバンド本体と前記ジョイント部とが、前記ネックバンドが円弧状になるように展開された展開位置と、前記ネックバンド本体に対して前記ジョイント部が内側に折り曲げられた折曲位置との間で回動自在に支持するヒンジ部を介して連結されている、生体情報測定装置。
【請求項４】
請求項１に記載の生体情報測定装置において、
前記ネックバンドと前記測定部とは、前記ジョイント構造により着脱自在に支持されている、生体情報測定装置。
【請求項５】
請求項１に記載の生体情報測定装置において、
前記ジョイント構造は、周方向において前記測定部の中間位置に設けられ、
前記測定部において、前記生体情報取得部は、前記ジョイント構造より周方向先端側の位置に設けられ、前記接触検出部は、前記ジョイント構造より周方向基端側の位置に設けられている、生体情報測定装置。
【請求項６】
請求項１に記載の生体情報測定装置において、
前記ジョイント構造は、前記測定部の周方向の中間位置に設けられ、
前記測定部の周方向先端部には、バイブレータまたはバッテリの一方が設けられ、
前記測定部の周方向基端部には、前記バイブレータまたは前記バッテリの他方が設けられている、生体情報測定装置。
【請求項７】
請求項１に記載の生体情報測定装置において、
前記ネックバンドは、一方の開放端部に前記測定部の一部が収容される収容凹部が形成され、前記測定部は、前記収容凹部に収容された状態で、前記ジョイント構造により前記ネックバンドに連結されている、生体情報測定装置。
【請求項８】
請求項１に記載の生体情報測定装置において、
前記測定部と前記ジョイント構造との間に、ぐらつき防止用のクッション部が挟まれている、生体情報測定装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、使用者の睡眠状態を測定するネックバンド式の生体情報測定装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
人体に装着し皮膚から生体情報を測定する生体情報測定装置が知られている。精度の高い生体情報を取得するためには、センサーが搭載された測定部が皮膚から離れないことが重要な条件の１つであり、従来の製品ではバンドやヒンジなどで押圧して測定部が皮膚から離れないように工夫がなされている。
【０００３】
例えば、特許文献１には、使用者の前頸部の皮膚から呼吸音を取得する計測部と、使用者の頸部の外周に沿って円弧状に延びる装着部とをヒンジ部で連結したネックバンド型の呼吸音測定装置が示されている。特許文献１の呼吸音測定装置では、測定部の周方向内面の中間位置に装着検知センサが設けられている。また、計測部の内表面に対して出没自在でかつ突出方向に付勢され、頸部に装着された際に使用者の前頸部の形状に応じて変位しつつ前頸部に対して面で当接する当接部が設けられている。
【先行技術文献】
【特許文献】
【０００４】
特許第７３９３７９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１のような構成とした場合に、使用者の就寝中の姿勢によっては、測定部の一部が使用者の頸部から浮き上がってしまうおそれがある。例えば、使用者の睡眠時の寝返りや枕、ベッドとの干渉によって生じる首のねじれに対して、測定部の一部が皮膚から浮いてしまい追従させることが困難な場合があった。そうすると、装着検知センサによる装着状態の判定ミスが発生し得るので、改善の余地があった。
【０００６】
本発明は、かかる点に鑑みてなされたものであり、精度の高い生体情報を取得することができるネックバンド式の生体情報測定装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一態様に係る生体情報測定装置は、頸部に接触して生体情報を取得する生体情報取得部と、頸部への接触を検出する接触検出部とが一体的に構成されている測定部と、頸部の外周に沿うように円弧状に形成されたネックバンドと、前記ネックバンドの開放端部に前記測定部を揺動自在に支持するジョイント構造とを備えている。
【０００８】
本態様によると、生体情報取得部と接触検出部とが一体に構成された測定部が、ジョイント構造によってネックバンドに揺動自在に支持されているので、使用者の睡眠時における体動による首のねじれ等が発生した場合においても、測定部が皮膚に追従し、生体情報取得部および接触検出部を皮膚に密着させることが可能となる。これにより、精度の高い生体情報を取得することができる。
【０００９】
上記態様において、前記ネックバンドには、前記測定部の揺動範囲を規制する規制部が設けられている、構成としてもよい。
【００１０】
上記態様によると、測定部の皮膚への追従性を確保しつつ、所定の揺動範囲を超える揺動動作について許容しないようにすることができる。これにより、生体情報測定装置の装着時において、測定部が想定外の位置まで回動したり、生体情報取得部や接触検出部が皮膚の想定外の計測位置まで移動するのを防ぐことができる。また、測定部の揺動範囲が規制されているので、装着容易性が高くなる。
（【００１１】以降は省略されています）
