公開番号2025132435
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024029986
出願日2024-02-29
発明の名称温調ケース
出願人株式会社神戸製鋼所
代理人個人,個人,個人
主分類B65D 81/38 20060101AFI20250903BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】対象物を温度管理しやすい温調ケースを提供する。

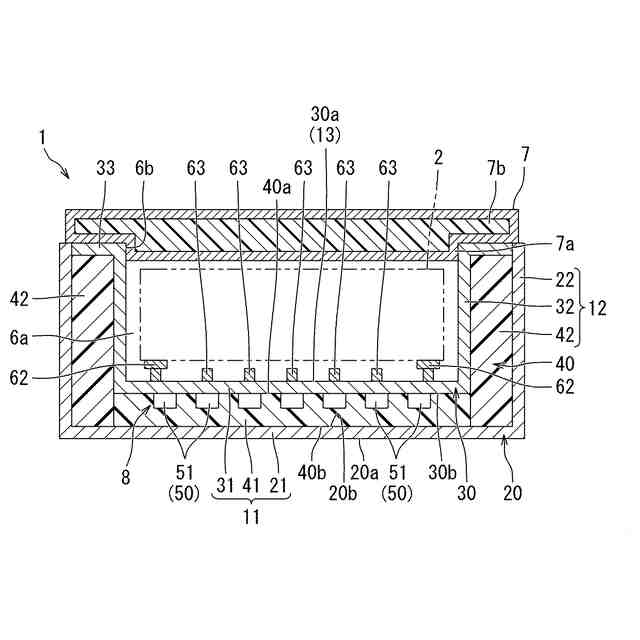

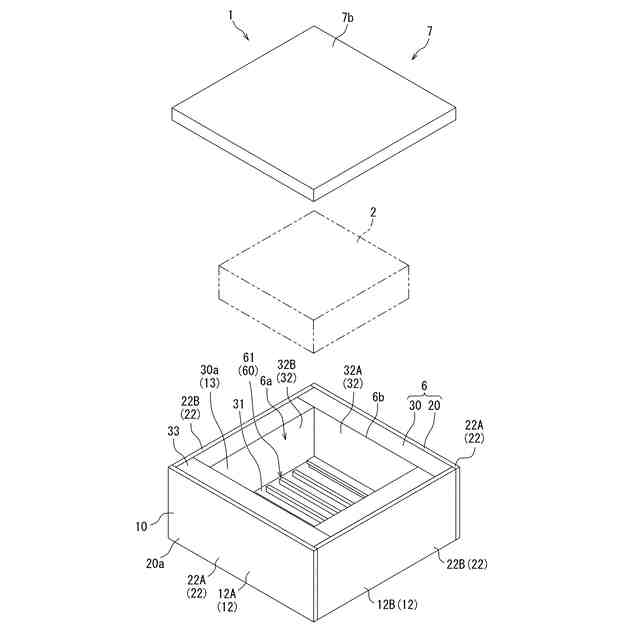

【解決手段】温調ケース1は、荷物2が収容される内部空間6aを形成する箱体6と、箱体6を構成する壁10の内部に配置され、熱媒体3が設けられる熱媒体配置部8と、壁10の内面13から内部空間6aへと突出する突起60と、を備える。

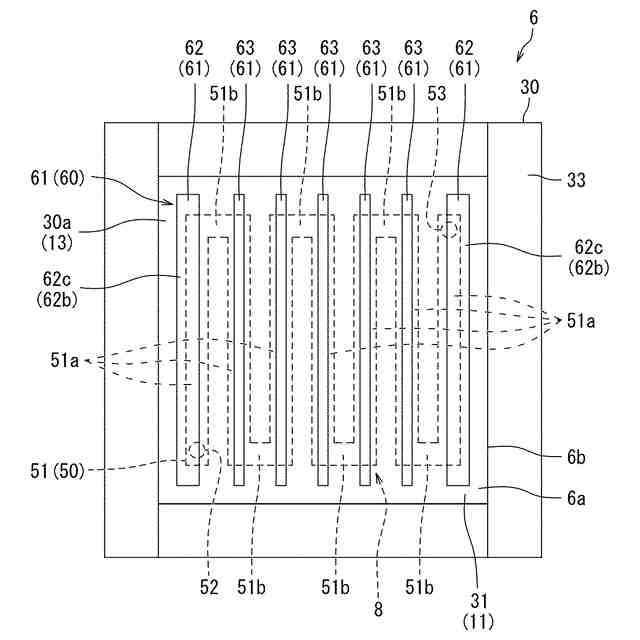

【選択図】図4
特許請求の範囲【請求項１】
荷物が収容される内部空間を形成する箱体と、
前記箱体を構成する壁の内部に配置され、熱媒体が設けられる熱媒体配置部と、
前記壁の内面から前記内部空間へと突出する突起と、
を備える、温調ケース。
続きを表示（約 1,000 文字）【請求項２】
前記突起は、前記箱体の前記壁の一部としての底壁の前記内面から突出する底突起を含む、
請求項１に記載の温調ケース。
【請求項３】
前記底突起は、前記荷物が載置される支持突起と、前記支持突起よりも突出量が小さい低突起と、を含む、
請求項２に記載の温調ケース。
【請求項４】
前記支持突起は、前記内面から突出する突出部と、前記突出部の先端に設けられて前記荷物を支持する支持面を有する支持部と、を含み、前記支持面が前記突出部よりも幅広である、
請求項３に記載の温調ケース。
【請求項５】

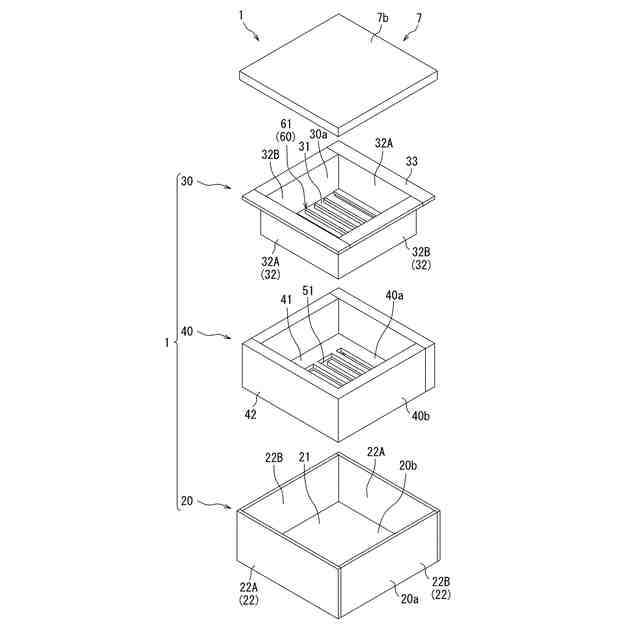

前記壁が、金属材と断熱材との積層体であり、
前記内面及び前記突起が、前記金属材で構成され、前記断熱材が、当該金属材の前記内面とは反対側の裏面に積層される、
請求項１から４のいずれかに記載の温調ケース。
【請求項６】

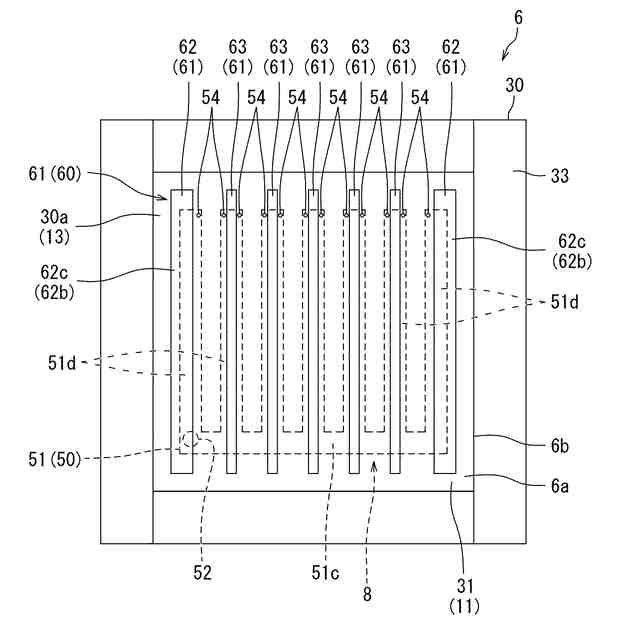

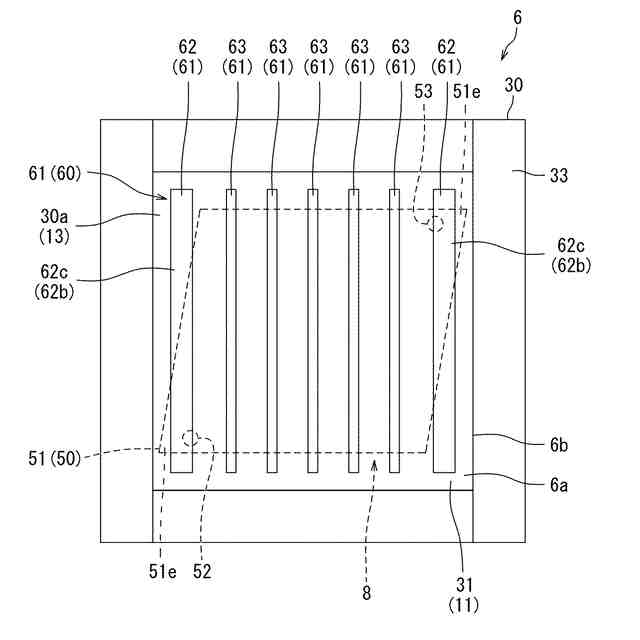

前記熱媒体配置部は、前記熱媒体を通流させる熱媒体流路を有し、
前記箱体に、前記熱媒体を前記熱媒体流路に流入させる流入口と、前記熱媒体を前記熱媒体流路から流出させる流出口とが設けられている、
請求項１から４のいずれかに記載の温調ケース。
【請求項７】

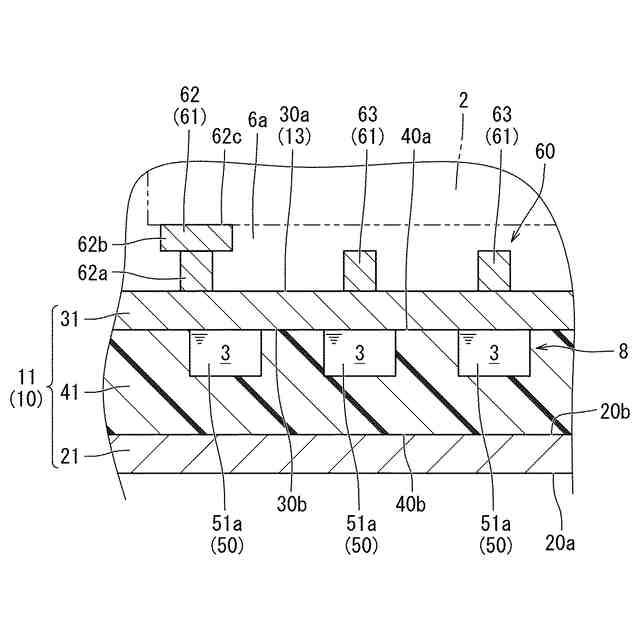

前記壁が、金属材と断熱材との積層体であり、
前記内面及び前記突起が、前記金属材で構成され、前記断熱材が、当該金属材の前記内面とは反対側の裏面に積層され、
前記断熱材は、内表面に形成された溝を有し、
前記熱媒体流路は、前記金属材の前記裏面が前記断熱材の前記内表面に重ねられ、前記溝が前記裏面で閉塞されることによって、構成される、
請求項６に記載の温調ケース。
【請求項８】

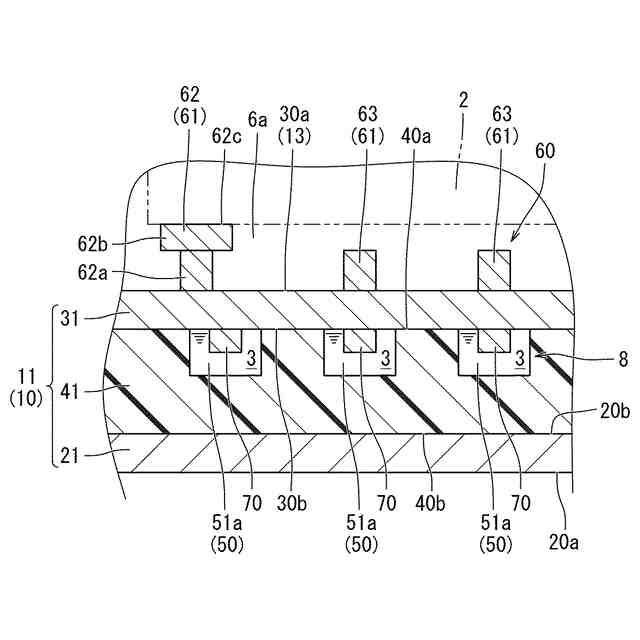

前記断熱材が、複数の独立気泡と高分子材料で構成される発泡体とで構成されている、又は、前記熱媒体流路の前記内表面に被膜が設けられている、
請求項７に記載の温調ケース。
【請求項９】

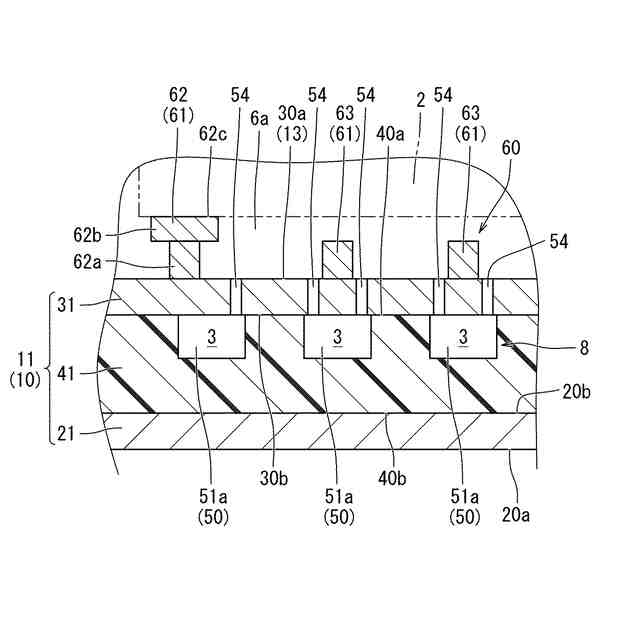

前記金属材の前記裏面に、前記熱媒体流路内へと突出する裏面突起が設けられている、
請求項７に記載の温調ケース。
【請求項１０】
前記熱媒体配置部は、前記熱媒体が封入された熱媒体封入体を有する、
請求項１から４のいずれかに記載の温調ケース。

発明の詳細な説明【技術分野】
【０００１】
本発明は、温調ケースに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
特許文献１は、インナーフィンを内蔵したトレイ部材をカバー部材で閉塞することによって構成された熱交換器を開示している。カバー部材の表面には、閉塞された空間に対して熱媒体を流出入させる入口及び出口が設けられている。電子部品等の温調対象物が、トレイ部材の表面に接触している。熱媒体は、閉塞された空間内を通流し、温調対象物との間で固体伝熱により熱交換を行う。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１０３０６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
温調対象物がトレイ部材に載置されても、温調対象物及びトレイ部材を完全に面接触させることは困難である。そのため、固体伝熱による熱交換が効果的に行われず、温調対象物を所望温度に管理できないおそれがある。
【０００５】
本発明は、対象物を温度管理しやすい温調ケースを提供することを課題とする。
【課題を解決するための手段】
【０００６】
本発明の一態様は、荷物が収容される内部空間を形成する箱体と、前記箱体を構成する壁の内部に配置され、熱媒体が設けられる熱媒体配置部と、前記壁の内面から前記内部空間へと突出する突起と、を備える、温調ケースを提供する。
【０００７】
上記構成によれば、突起が熱媒体によって加熱又は冷却される。内部空間が、突起によって加熱又は冷却され、温度調整される。荷物は、温度調整された内部空間に収容されていることにより、所望温度に管理される。突起が設けられていない場合と対比して、内部空間への露出面積が増大し、突起による内部空間の温度調整が効果的に行われる。荷物が突起を有さない箱体の壁の内面に載置される場合と対比して、荷物を温度管理しやすい。
【０００８】
前記突起は、前記箱体の前記壁の一部としての底壁の前記内面から突出する底突起を含んでもよい。
【０００９】
上記構成によれば、底突起上に載置された荷物を温度管理しやすい。
【００１０】
前記底突起は、前記荷物が載置される支持突起と、前記支持突起よりも突出量が小さい低突起と、を含んでもよい。
（【００１１】以降は省略されています）
