公開番号2025132687
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024030418
出願日2024-02-29
発明の名称方立の固定構造、カーテンウォール及び方立の固定方法
出願人株式会社LIXIL
代理人個人,個人,個人
主分類E04B 2/96 20060101AFI20250903BHJP(建築物)
要約【課題】現場での施工性を向上させることができる方立の固定構造、カーテンウォール及び方立の固定方法を提供する。
【解決手段】方立の固定構造2Aは、躯体に固定される第1方立部材20と、第1方立部材20の屋外側に配置される第2方立部材40と、第1方立部材20と第2方立部材40とを連結するブラケット30と、を備え、ブラケット30は、第1方立部材20に固定される固定部31と、第2方立部材40を係止する係止部33と、を有する。
【選択図】図4
特許請求の範囲【請求項１】
躯体に固定される第１方立部材と、
前記第１方立部材の屋外側に配置される第２方立部材と、
前記第１方立部材と前記第２方立部材とを連結するブラケットと、を備え、
前記ブラケットは、
前記第１方立部材に固定される固定部と、
前記第２方立部材を係止する係止部と、を有する方立の固定構造。
続きを表示（約 830 文字）【請求項２】
前記第２方立部材は、前記第１方立部材の屋外面に沿って配置される屋内側板部を有し、
前記屋内側板部は、前記係止部に係止される請求項１に記載の方立の固定構造。
【請求項３】
前記屋内側板部には、屋内外方向に貫通する係止孔が形成され、
前記係止部は、前記係止孔の上縁部を支持する支持部を有する請求項２に記載の方立の固定構造。
【請求項４】
前記係止孔の上下方向の長さは、前記ブラケットの上下方向の長さよりも長い請求項３に記載の方立の固定構造。
【請求項５】
前記係止部は、
前記第１方立部材の屋外面との間に前記屋内側板部を挟み込む挟持部を有する請求項３または４に記載の方立の固定構造。
【請求項６】
前記係止部の上端部は、屋内側に向かうにしたがって次第に下方に傾斜する第１テーパ部を有する請求項１または２に記載の方立の固定構造。
【請求項７】
前記係止部の上端部は、左右方向の外側に向かうにしたがって次第に下方に傾斜する第２テーパ部を有する請求項１または２に記載の方立の固定構造。
【請求項８】
前記第２方立部材は、上下方向に延びる中空部を有し、
前記ブラケットは、前記中空部の内側に配置される請求項１または２に記載の方立の固定構造。
【請求項９】
前記第１方立部材と前記ブラケットとの間に配置されるライナーを備える請求項１または２に記載の方立の固定構造。
【請求項１０】
前記ブラケットを複数備え、
複数の前記ブラケットのうち少なくとも一の前記ブラケットの前記支持部は、前記係止孔の上縁部を支持し、
複数の前記ブラケットのうち他の前記ブラケットの前記支持部は、前記係止孔の上縁部を支持しない請求項３に記載の方立の固定構造。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、方立の固定構造、カーテンウォール及び方立の固定方法に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来から、建物の開口部に設置されるカーテンウォールが知られている。特許文献１には、躯体に固定されるスチール製の方立部材と、ガラスを支持するアルミ合金製の方立部材と、これらの方立部材どうしを連結するブラケットと、を備えたカーテンウォールの方立が開示されている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－３７１６５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のカーテンウォールの方立では、ブラケットをスチール製の方立部材に現場で溶接によって固定しているため、施工性が悪いという問題点がある。
【０００５】
本開示は、上記事情に鑑みてなされたものであり、現場での施工性を向上させることができる方立の固定構造、カーテンウォール及び方立の固定方法を提供する。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る方立の固定構造は、躯体に固定される第１方立部材と、前記第１方立部材の屋外側に配置される第２方立部材と、前記第１方立部材と前記第２方立部材とを連結するブラケットと、を備え、前記ブラケットは、前記第１方立部材に固定される固定部と、前記第２方立部材を係止する係止部と、を有する。
【図面の簡単な説明】
【０００７】

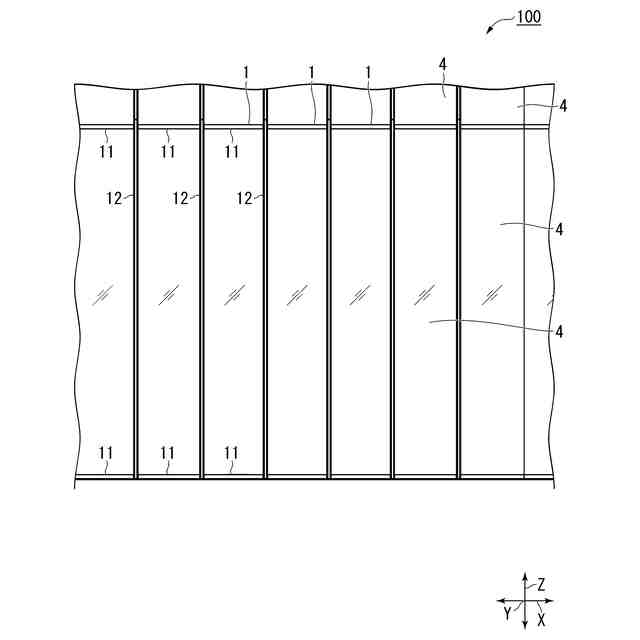

本実施形態に係るカーテンウォールの正面図である。

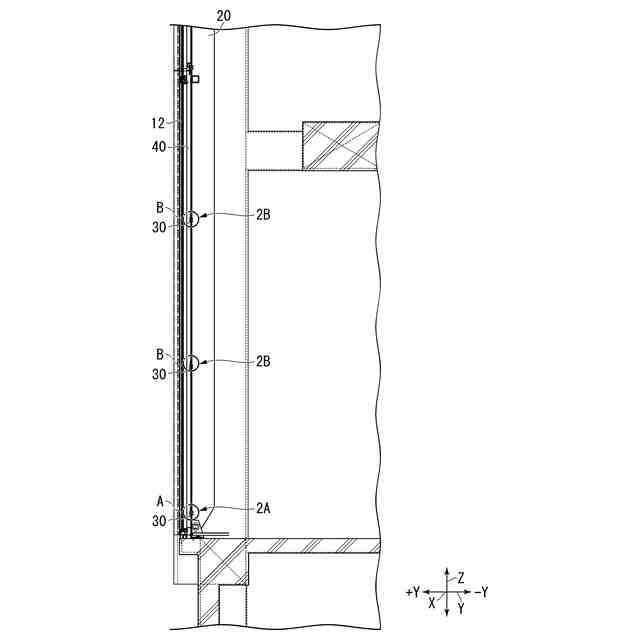

本実施形態に係るカーテンウォールの鉛直断面図である。

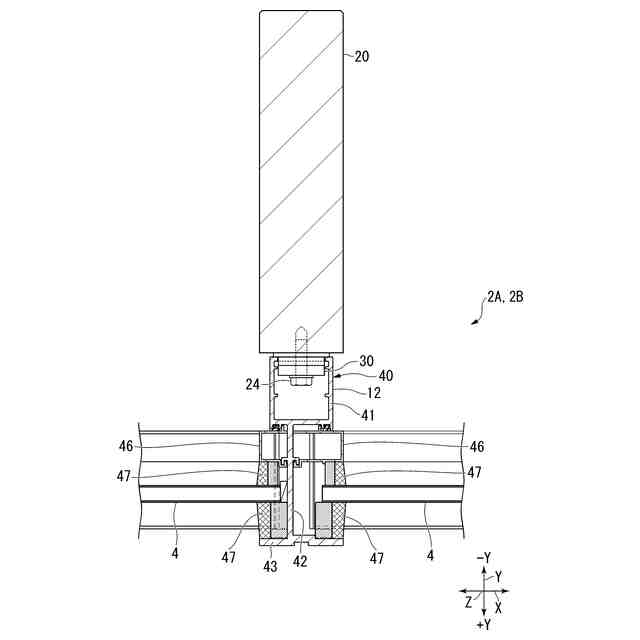

本実施形態に係る方立の固定構造の水平断面図である。

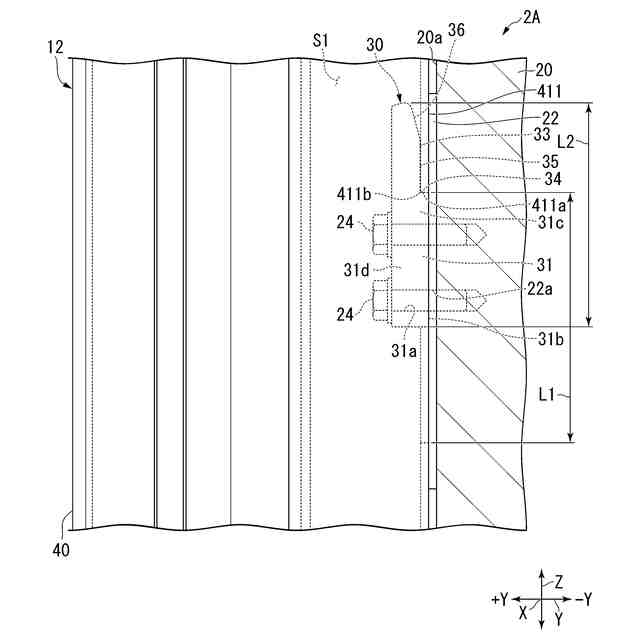

本実施形態に係る方立の固定構造の一の態様の鉛直断面図である。

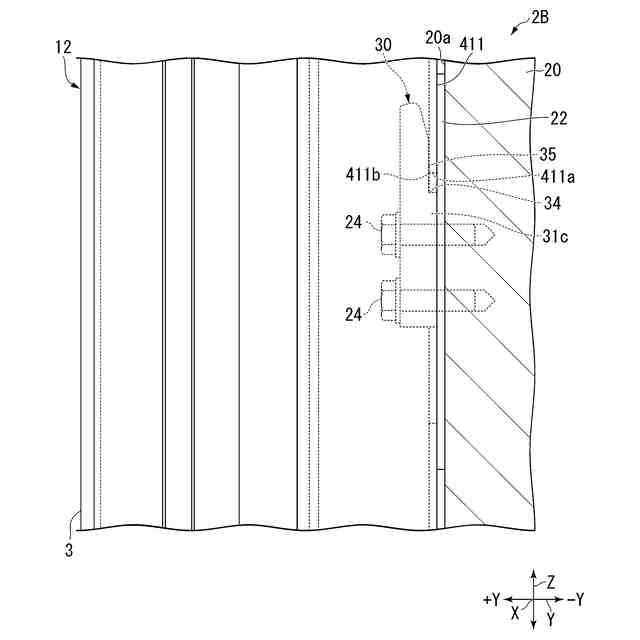

本実施形態に係る方立の固定構造の他の態様の鉛直断面図である。

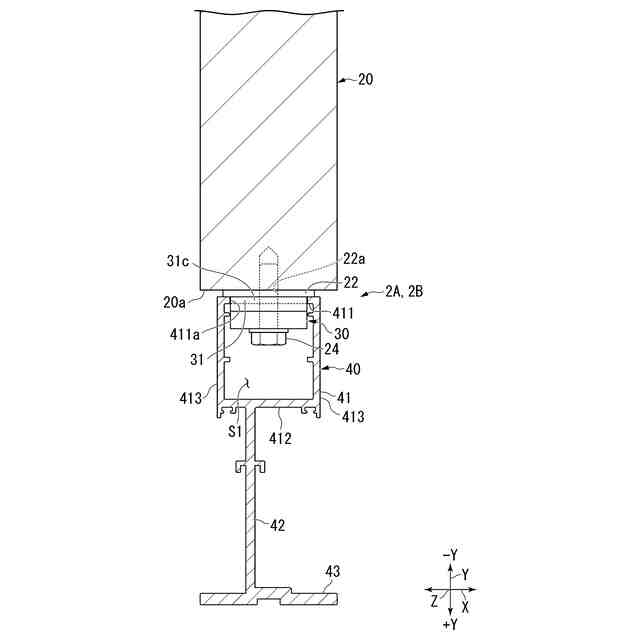

本実施形態に係る方立の固定構造の拡大水平断面図である。

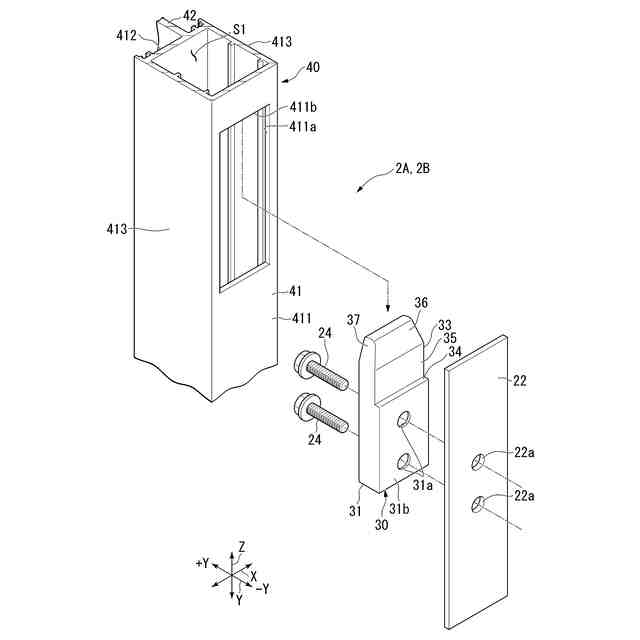

本実施形態に係る方立の固定構造の分解斜視図である。

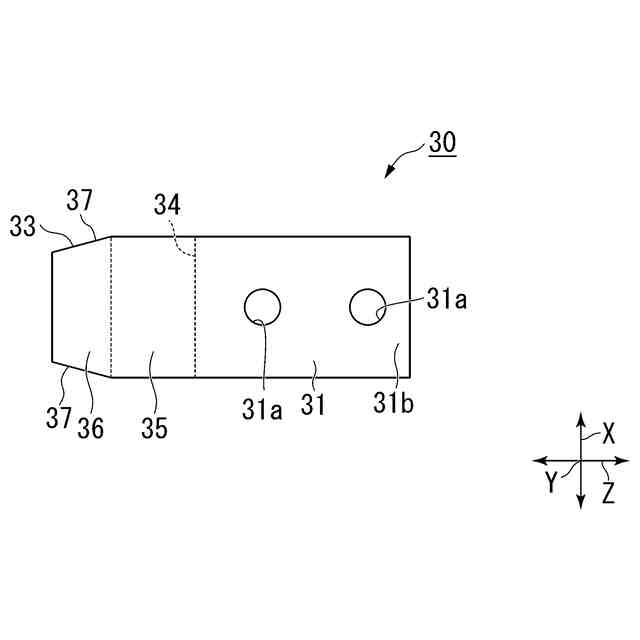

ブラケットを説明する図である。

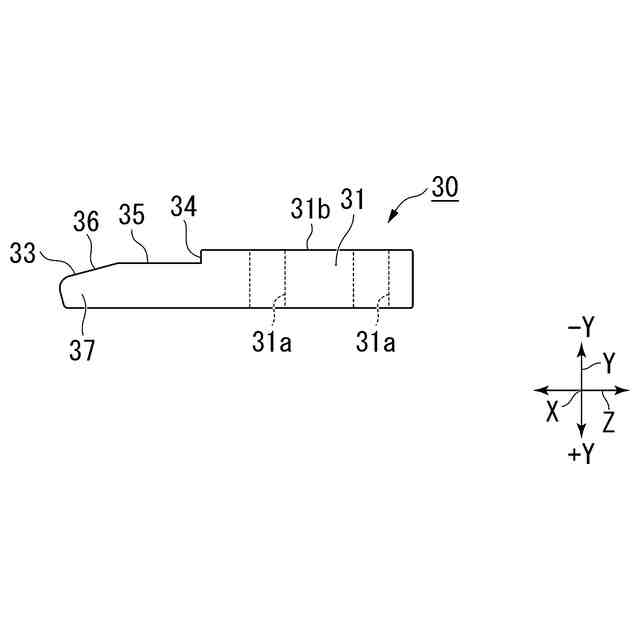

ブラケットを説明する図である。
【発明を実施するための形態】
【０００８】
以下、本実施形態に係るカーテンウォールについて、図面に基づいて説明する。以下の実施形態は、本開示の一態様を示すものであり、本開示を限定するものではなく、本開示の技術的思想の範囲内で任意に変更可能である。以下の図面においては、各構成を分かりやすくするために、実際の構造と各構造における縮尺等を異ならせている。
【０００９】
以下の説明では、屋外側と屋内側とを結び水平方向に沿う方向を、屋内外方向と称する。屋内外方向と直交し水平方向に沿う方向を、左右方向と称する。屋内外方向及び左右方向と直交する方向を、上下方向と称する。屋内外方向を矢印Ｙで示し、屋外側を図２等で＋Ｙ側で示し、屋内側を図２等で－Ｙ側で示す。左右方向を矢印Ｘで示す。上下方向を矢印Ｚで示す。
【００１０】
図１に示すように、カーテンウォール１００は、枠体１と、ガラスパネル４と、を備えている。
（【００１１】以降は省略されています）
