公開番号2025128504
公報種別公開特許公報(A)
公開日2025-09-03
出願番号2024025195
出願日2024-02-22
発明の名称建物
出願人成友建設株式会社
代理人個人
主分類E04B 1/76 20060101AFI20250827BHJP(建築物)
要約【課題】優れた断熱性を有する建物を提供すること。

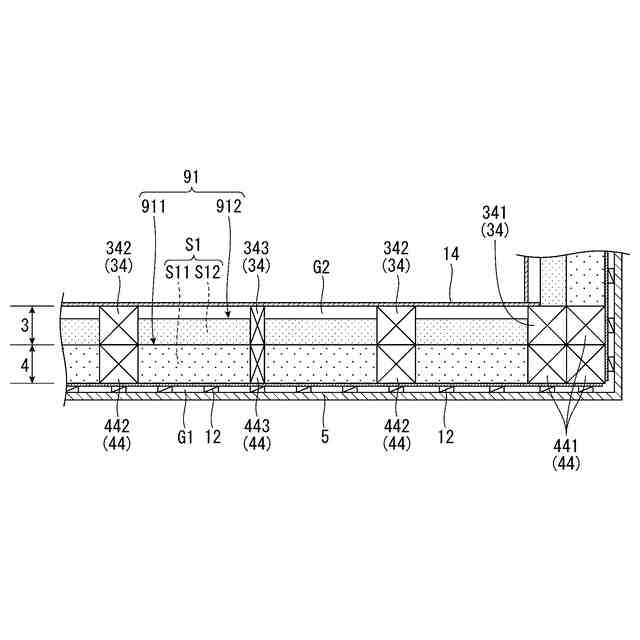

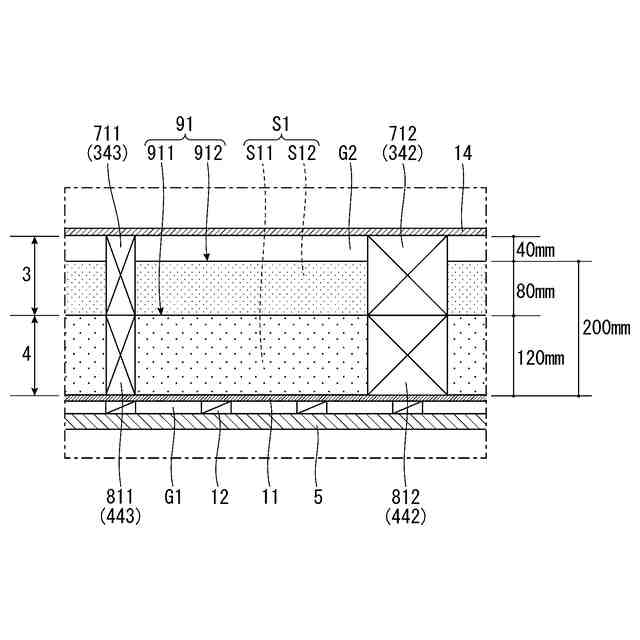

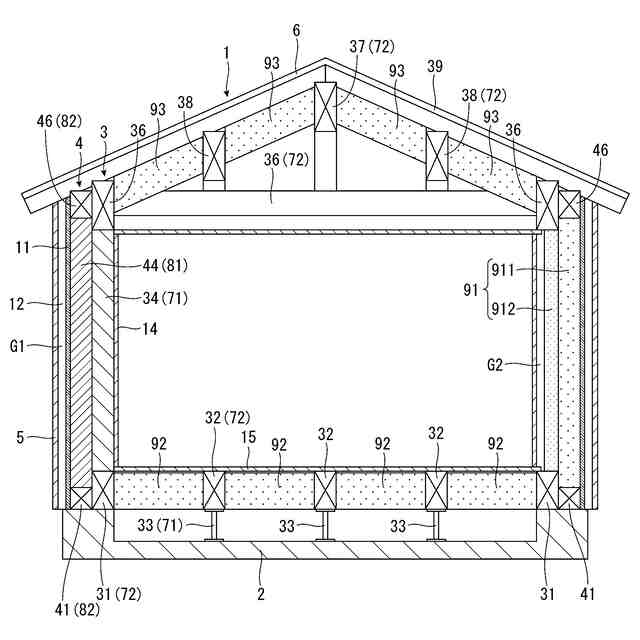

【解決手段】建物1は、外壁5に面する部分において、共に鉛直方向に延び、隣り合う一対の第1、第2内側垂直材711、712を備える内側躯体3と、内側躯体3と外壁5との間に位置し、第1内側垂直材711の外壁5側に並んで配置され鉛直方向に延びる第1外側垂直材811および第2内側垂直材712の外壁5側に並んで配置され鉛直方向に延びる第2外側構造材812を備える外側躯体4と、第1、第2外側垂直材811、812の間に形成された外側空間S11と、第1、第2内側垂直材711、712の間に形成された内側空間S11を備え、厚さが200mm以上の第1空間S1と、を有する。そして、第1空間S1内に厚さが200mm以上の第1断熱ボード91が配置されている。
【選択図】図3

特許請求の範囲【請求項１】
外壁に面する部分において、
共に鉛直方向に延び、隣り合う一対の第１内側垂直材および第２内側垂直材を備える内側躯体と、
前記内側躯体と前記外壁との間に位置し、前記第１内側垂直材の前記外壁側に並んで配置され鉛直方向に延びる第１外側垂直材および前記第２内側垂直材の前記外壁側に並んで配置され鉛直方向に延びる第２外側垂直材を備える外側躯体と、
前記第１外側垂直材および前記第２外側垂直材の間に形成された外側空間と、前記第１内側垂直材および前記第２内側垂直材の間に形成された内側空間と、を備え、厚さが２００ｍｍ以上の第１空間と、を有することを特徴とする建物。
続きを表示（約 1,400 文字）【請求項２】
前記第１内側垂直材、前記第２内側垂直材、前記第１外側垂直材および前記第２外側垂直材は、それぞれ、厚さが１２０ｍｍ以上である請求項１に記載の建物。
【請求項３】
前記第１空間内に配置され、厚さが２００ｍｍ以上、かつ、前記第１空間の厚さ以下である第１断熱ボードを有する請求項１に記載の建物。
【請求項４】
前記内側躯体の屋内側に配置された内装ボード材をさらに有し、
前記第１断熱ボードの厚さは、前記第１空間の厚さよりも小さく、
前記内装ボード材と前記第１断熱ボードとの間に隙間が形成されている請求項３に記載の建物。
【請求項５】
前記第１断熱ボードは、前記外側空間内に配置され、前記外側空間と同じ厚さの外側断熱ボードと、前記内側空間内に配置され、前記内側空間の厚さよりも小さい厚さの内側断熱ボードと、を有する請求項４に記載の建物。
【請求項６】

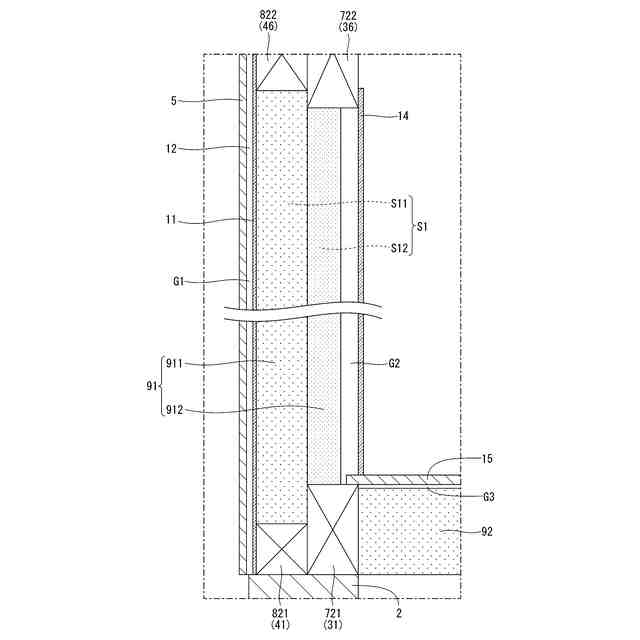

前記外側断熱ボードは、前記内側断熱ボードよりも高さ方向に長く、
前記外側断熱ボードの下端は、前記内側断熱ボードの下端よりも下側に位置し、
前記外側断熱ボードの上端は、前記内側断熱ボードの上端よりも上側に位置する請求項５に記載の建物。
【請求項７】
前記内側躯体は、前記内側空間の下側に位置し、水平方向に延びて前記第１内側垂直材および前記第２内側垂直材を連結する第１内側横架材と、前記内側空間の上側に位置し、水平方向に延びて前記第１内側垂直材および前記第２内側垂直材を連結する第２内側横架材と、を有し、
前記外側躯体は、前記外側空間の下側において前記第１内側横架材の前記外壁側に並んで配置され、水平方向に延びて前記第１外側垂直材および前記第２外側垂直材を連結する第１外側横架材と、前記外側空間の上側において前記第２内側横架材の前記外壁側に並んで配置され、水平方向に延びて前記第１外側垂直材および前記第２外側垂直材を連結する第２外側横架材と、を有し、
前記第１外側横架材の上面は、前記第１内側横架材の上面よりも下側に位置し、
前記第２外側横架材の下面は、前記第２内側横架材の下面よりも上側に位置する請求項６に記載の建物。
【請求項８】

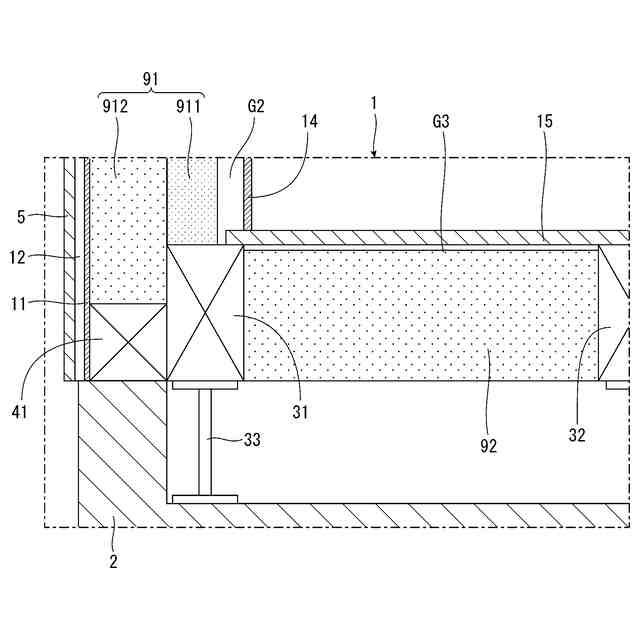

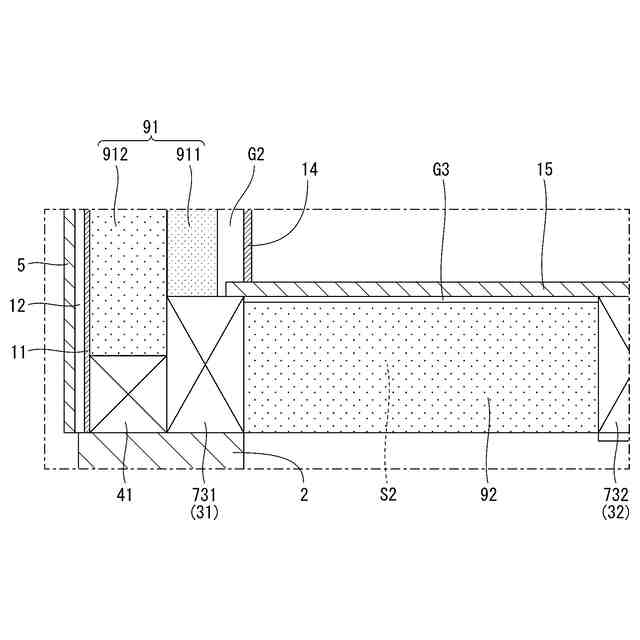

床下に面する部分において、
共に水平方向に延び、隣り合う一対の第１横架材および第２横架材を備え、
前記第１横架材と前記第２横架材の間に形成され、厚さが２００ｍｍ以上の第２空間と、
前記第２空間内に配置され、厚さが２００ｍｍ以上の第２断熱ボードと、を有する請求項１に記載の建物。
【請求項９】
前記第１横架材および前記第２横架材の上側に配置された床板材をさらに有し、
前記第２断熱ボードの厚さは、前記第２空間の厚さよりも小さく、
前記床板材と前記第２断熱ボードとの間に隙間が形成されている請求項８に記載の建物。
【請求項１０】

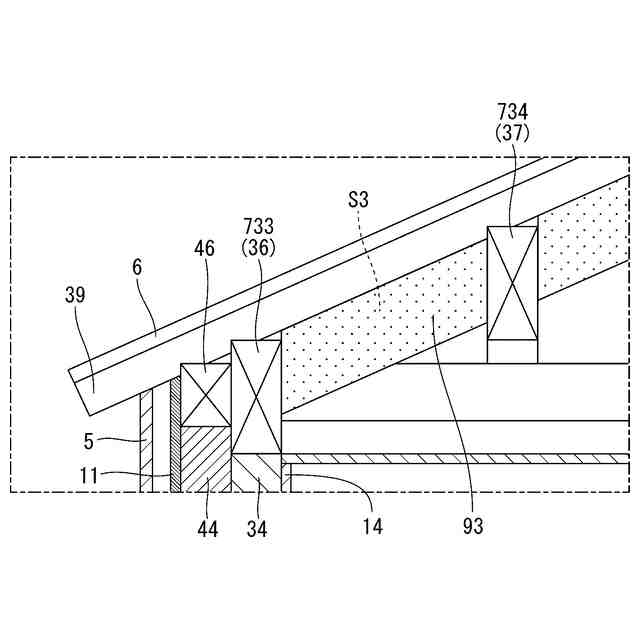

屋根に面する部分において、
共に水平方向に延び、隣り合う一対の第３横架材および第４横架材を備え、
前記第３横架材と前記第４横架材の間に形成され、厚さが２００ｍｍ以上の第３空間と、
前記第３空間内に配置され、厚さが２００ｍｍ以上の第３断熱ボードと、を有する請求項１に記載の建物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、建物に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
例えば、特許文献１に記載されているように、住宅の工法として、柱（垂直材）と梁（横架材）とを組み合わせた軸組工法が従来から広く知られている。このような軸組工法では、一般的に、４寸柱または３．５寸柱が使用される。なお、４寸柱は、１２０ｍｍ角の柱であり、３．５寸柱は、１０５ｍｍ角の柱である。また、このような軸組工法の住宅において断熱性を確保する１つの方法として、壁内に断熱ボードを配置する充填断熱工法が知られている。
【０００３】
近年では、電気、ガス等のエネルギーの高騰により、高断熱の住宅が非常に注目されているが、充填断熱工法の場合、４寸柱であれば厚さが１２０ｍｍ以下の断熱ボードしか使用できず、３．５寸柱であれば厚さが１０５ｍｍ以下の断熱ボードしか使用できない。実際に、現状では、厚さが８０ｍｍ～１２０ｍｍの断熱ボードを使用するのが一般的である。
【先行技術文献】
【特許文献】
【０００４】
特開平０８－２７００７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、厚さが１２０ｍｍ以下の断熱ボードしか使用できないと、さらに高い断熱性を獲得することが難しい。
【０００６】
本発明はかかる点に鑑みてなされたものであり、優れた断熱性を有する建物を提供することにある。
【課題を解決するための手段】
【０００７】
このような目的は、下記の発明により達成される。
【０００８】
（１）外壁に面する部分において、
共に鉛直方向に延び、隣り合う一対の第１内側垂直材および第２内側垂直材を備える内側躯体と、
前記内側躯体と前記外壁との間に位置し、前記第１内側垂直材の前記外壁側に並んで配置され鉛直方向に延びる第１外側垂直材および前記第２内側垂直材の前記外壁側に並んで配置され鉛直方向に延びる第２外側垂直材を備える外側躯体と、
前記第１外側垂直材および前記第２外側垂直材の間に形成された外側空間と、前記第１内側垂直材および前記第２内側垂直材の間に形成された内側空間と、を備え、厚さが２００ｍｍ以上の第１空間と、を有することを特徴とする建物。
【０００９】
（２）前記第１内側垂直材、前記第２内側垂直材、前記第１外側垂直材および前記第２外側垂直材は、それぞれ、厚さが１２０ｍｍ以上である上記（１）に記載の建物。
【００１０】
（３）前記第１空間内に配置され、厚さが２００ｍｍ以上、かつ、前記第１空間の厚さ以下である第１断熱ボードを有する上記（１）に記載の建物。
（【００１１】以降は省略されています）
