公開番号2025128645
公報種別公開特許公報(A)
公開日2025-09-03
出願番号2024025434
出願日2024-02-22
発明の名称継手構造
出願人株式会社NejiLaw
代理人
主分類E04C 5/18 20060101AFI20250827BHJP(建築物)
要約【課題】
鉄筋の所望の軸方向位置に容易に筒状体を位置決め並びに確実な固定が可能で且つ鉄筋同士の連結性が向上し且つ引抜き強度及び押込み強度を向上させる手段を提供する。
【解決手段】

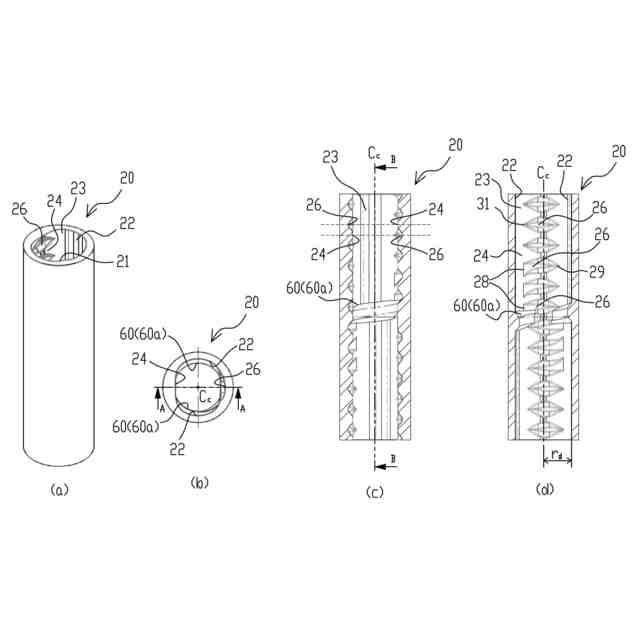

鉄筋を軸方向に沿って挿通可能な挿通孔を有し、内周を前記鉄筋の軸方向に列設されて径方向外向きに突出する節部に係合させて前記鉄筋を接続する継手構造であって、前記内周には、前記軸方向に列設され、前記節部に係合し得る係合凸部と、軸方向に向かって前記係合凸部に交番し、前記節部を嵌合可能に凹設される少なくとも一種以上の凹状部と、前記係合凸部及び前記凹状部に周方向に隣接する大径面と、を有し、前記大径面における軸方向中間部に、前記鉄筋の挿通深さを規制する位置規制部が設けられることを特徴とする継手構造。
【選択図】図5

特許請求の範囲【請求項１】
鉄筋を軸方向に沿って挿通可能な挿通孔を有し、内周を前記鉄筋の軸方向に列設されて径方向外向きに突出する節部に係合させて前記鉄筋を接続する継手構造であって、
前記内周には、前記軸方向に列設され、前記節部に係合し得る係合凸部と、
軸方向に向かって前記係合凸部に交番し、前記節部を嵌合可能に凹設される少なくとも一種以上の凹状部と、
前記係合凸部及び前記凹状部に周方向に隣接する大径面と、を有し、
前記大径面における軸方向中間部に、前記鉄筋の挿通深さを規制する位置規制部が設けられることを特徴とする継手構造。
続きを表示（約 880 文字）【請求項２】

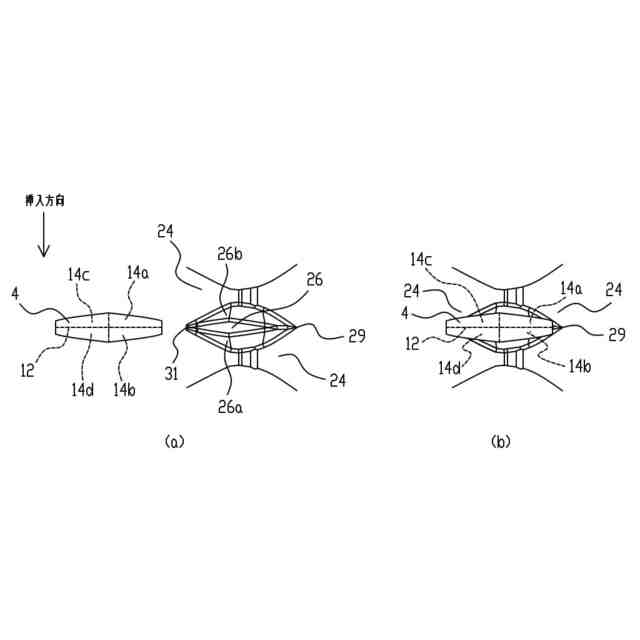

前記位置規制部は、前記凹状部に前記鉄筋の節部を案内する案内構造を有することを特徴とする請求項１記載の継手構造。
【請求項３】

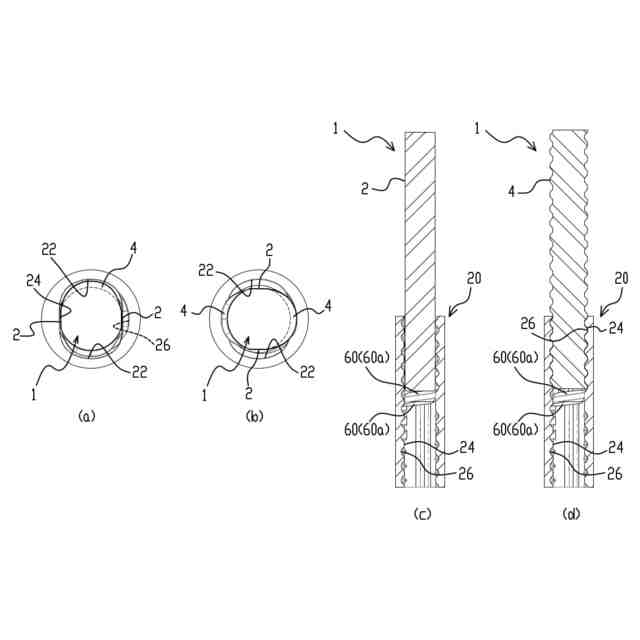

前記位置規制部は、断続的乃至連続的な螺旋状の条状で形成されることを特徴とする請求項１記載の継手構造。
【請求項４】
前記位置規制部は、前記大径面から径方向内側に突出して形成され、前記突出の高さを前記節部の高さと略同程度に形成されることを特徴とする請求項３記載の継手構造。
【請求項５】

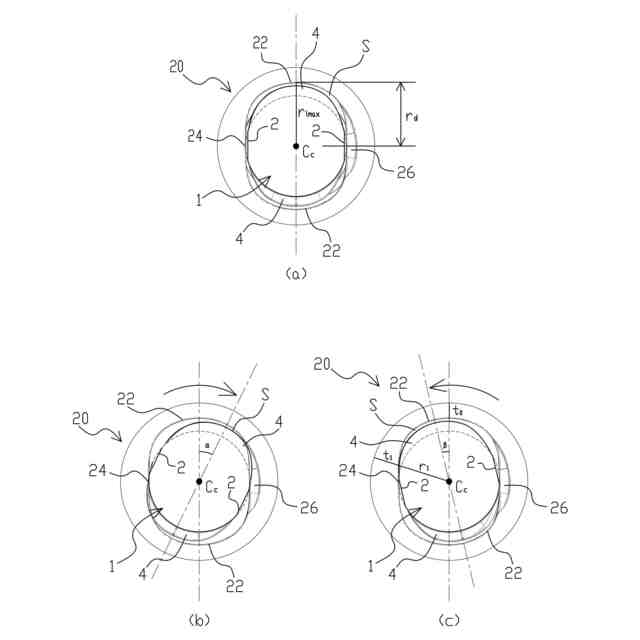

前記鉄筋の挿入状態において、前記大径面と前記鉄筋の最外径部との間に径方向及び周方向の案内空間部が形成され、
前記案内空間部により、前記鉄筋の径方向及び周方向の相対移動を許容することを特徴とする請求項１記載の継手構造。
【請求項６】
前記案内空間部は、前記鉄筋の周方向の相対移動として、前記鉄筋の一方向の回動を所定角度許容することを特徴とする請求項５記載の継手構造。
【請求項７】
前記案内空間部は、前記鉄筋の周方向の相対移動として、前記鉄筋の他方向の回動を所定角度許容することを特徴とする請求項６記載の継手構造
【請求項８】
前記一方向の回動を許容する所定角度は、前記他方向の回動を許容する所定角度より大きいことを特徴とする請求項７記載の継手構造。
【請求項９】

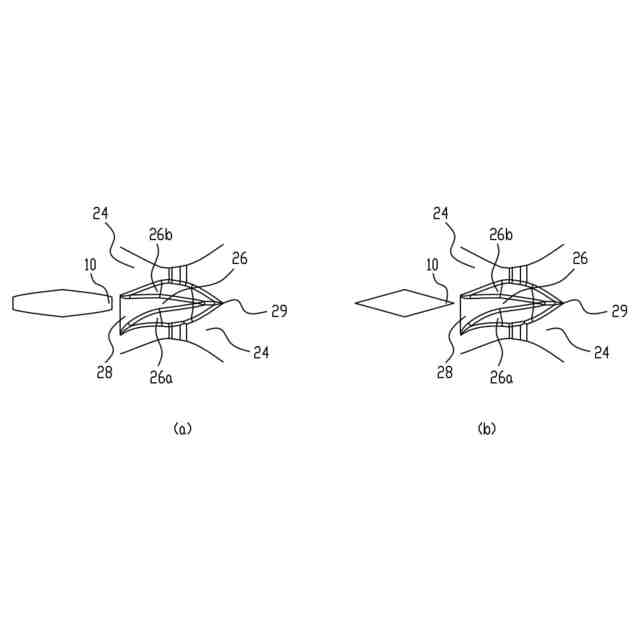

前記凹状部は、非螺旋形状を成し、
前記非螺旋形状は、径方向視で軸方向を対称軸として対称形状、非対称形状の何れかであることを特徴とする請求項１記載の継手構造。
【請求項１０】
前記対称形状は、周方向の両端が閉塞端であり、
前記継手構造の本体は、内部空間を拡張可能とする拡張部を有し、
前記拡張部は、前記節部を前記内周に受容している状態と、前記挿通孔を拡張させて前記内周に前記節部を受容する過程状態との間で遷移可能とすることを特徴とする請求項９記載の継手構造。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、継手構造に関するものである。
続きを表示（約 2,100 文字）【背景技術】
【０００２】

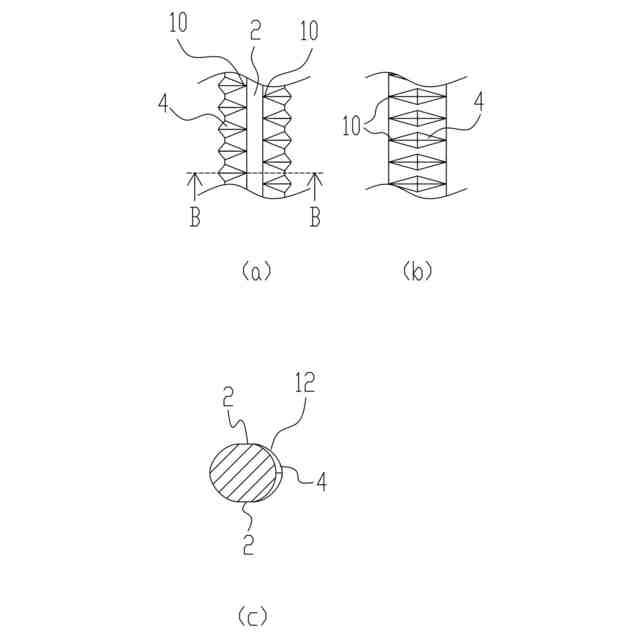

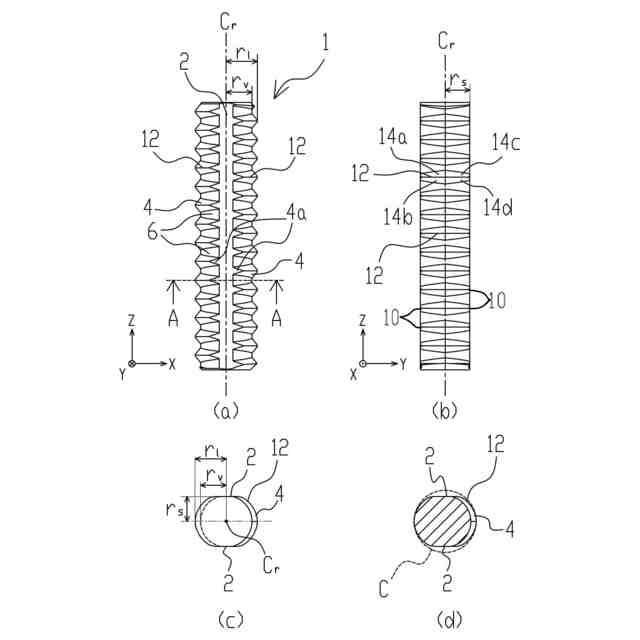

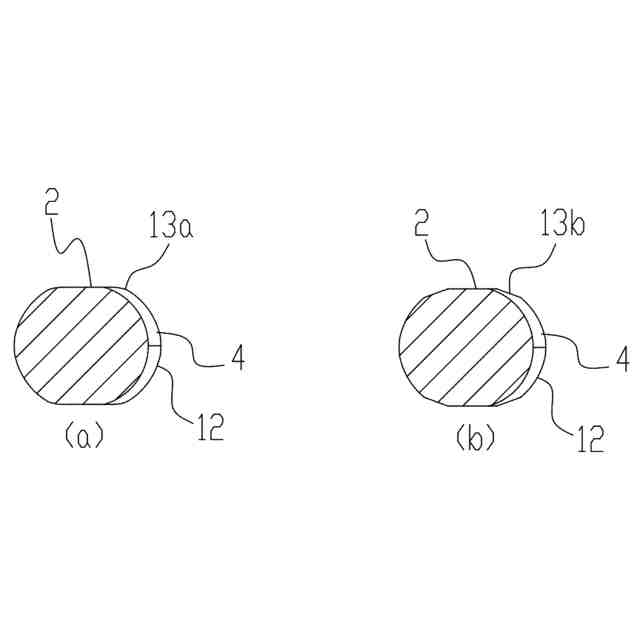

従来、鉄筋コンクリート製の構造物を構築する際には、コンクリートに埋設する棒状体の鉄筋を長尺にする必要が生じるが、鉄筋の長さは輸送上の制約等から制限があり、長尺化する為に現場で接合していた。鉄筋の接合には筒状体の継手が用いられ、継手の両端開口に鉄筋を挿入することで、鉄筋を連結している（例えば、特許文献１参照）。
また、両端部に差し込んだ二本の鉄筋にそれぞれ係合し得る凹凸を内周面に具える鉄筋継手が開示されている（例えば、特許文献２参照）。このような鉄筋継手は、両端部に鉄筋を差し込んで、鉄筋に対して所定方向に相対回転させることで、各鉄筋に対して軸方向に係合して鉄筋同士を連結することができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１７８３６５号公報
特開２０２１－１０７６７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述した特許文献１に記載された継手は、鉄筋を遊嵌している鉄筋収容部の内部にグラウトの充填を行う必要があるので、工事現場でのグラウト運搬や混練等の作業が発生して作業負担が大きくなってしまう。また、鉄筋収容部に鉄筋を遊嵌した状態で継手の長手方向の中央部に設けられた注入孔からグラウトの充填を行っているが、充填時に継手の長手方向の両端の開口からグラウトが漏出して満充させることが出来ないことから、継手の両端にはナットを締め付けて継手の両端開口を閉塞する必要がある。これらの事柄から所要部品数や作業の手間が増えてしまうという課題や継手に挿入される両鉄筋同士の軸心を揃えることに手間が掛かってしまうことなど、多くの課題がある。
また、上述した特許文献２に記載された鉄筋継手を用いる場合、鉄筋継手の内周面と鉄筋の大径面とが干渉しないように軸方向視における鉄筋の向き等の調整を必要とし、更に鉄筋を挿通させた後には、鉄筋継手の内周面に設けた係合凹面に鉄筋の凸部が嵌るように鉄筋の挿通深さの調整等を必要とする。
例えば、継手の挿入孔に鉄筋を挿入する際に、鉄筋の節部が継手の内周面に干渉して引っ掛かりが生じ得る。その為、継手に、スムーズに鉄筋を挿入することができない虞がある。また鉄筋を挿入孔に挿入した後も、継手を鉄筋に対して相対回転させることで固定する必要がある場合は、鉄筋に対して周方向に相対回転させる際に、鉄筋の節部が継手の内周面に干渉して引っ掛かりが生じ得る。その為、継手は、鉄筋に対してスムーズに周方向に相対回転させることができない虞がある。
また、別の課題として、鉄筋の節部は、ピッチと位相の関係を有して形成されている。これに対し長さ調整の為の鉄筋の軸方向における切断は、ピッチと位相の関係を考慮されない位置で切断される。その為、継手構造に対する軸方向の位置調整が必要となる。
【０００５】
本発明は、上記問題点に鑑みて本発明者の鋭意研究により成されたものであり、簡易な構造によって、鉄筋の径方向及び周方向へのスムーズな相対移動を許容し且つ鉄筋同士の連結性が向上し且つコンクリートやモルタル、樹脂等の固化性流動体に対する埋設状態における引抜き強度を向上する手段を提供することを目的とする。
また、鉄筋が長さ調整の為に、ピッチと位相の関係を考慮されない位置で切断されたとしても、節部を所定の軸方向位置に合うように自動的に誘導することを可能とし、継手構造に対する軸方向の位置調整も不要とすることを目的とする。
【課題を解決するための手段】
【０００６】
前記課題を解決するための本発明は、鉄筋を軸方向に沿って挿通可能な挿通孔を有し、内周を前記鉄筋の軸方向に列設されて径方向外向きに突出する節部に係合させて前記鉄筋を接続する継手構造であって、前記内周には、前記軸方向に列設され、前記節部に係合し得る係合凸部と、軸方向に向かって前記係合凸部に交番し、前記節部を嵌合可能に凹設される少なくとも一種以上の凹状部と、前記係合凸部及び前記凹状部に周方向に隣接する大径面と、を有し、前記大径面における軸方向中間部に、前記鉄筋の挿通深さを規制する位置規制部が設けられることを特徴とする継手構造である。
【０００７】
また、前記位置規制部は、前記凹状部に前記鉄筋の節部を案内する案内構造を有することを特徴とする。
【０００８】
また、前記位置規制部は、断続的乃至連続的な螺旋状の条状で形成されることを特徴とする。
【０００９】
また、前記位置規制部は、前記大径面から径方向内側に突出して形成され、前記突出の高さを前記節部の高さと略同程度に形成されることを特徴とする。
【００１０】
また、前記鉄筋の挿入状態において、前記大径面と前記鉄筋の最外径部との間に径方向及び周方向の案内空間部が形成され、前記案内空間部により、前記鉄筋の径方向及び周方向の相対移動を許容することを特徴とする。
（【００１１】以降は省略されています）
