公開番号2025135026
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2022101269
出願日2022-06-23
発明の名称胸郭運動計測装置及び胸郭運動計測プログラム
出願人東京都公立大学法人,国立大学法人電気通信大学,Vital Lab株式会社,アステラス製薬株式会社
代理人弁理士法人太陽国際特許事務所
主分類A61B 5/08 20060101AFI20250910BHJP(医学または獣医学;衛生学)
要約【課題】右肺及び左肺の各々に対応する胸郭運動に関連する状態を比較することができる胸郭運動計測装置及び胸郭運動計測プログラムを得る。

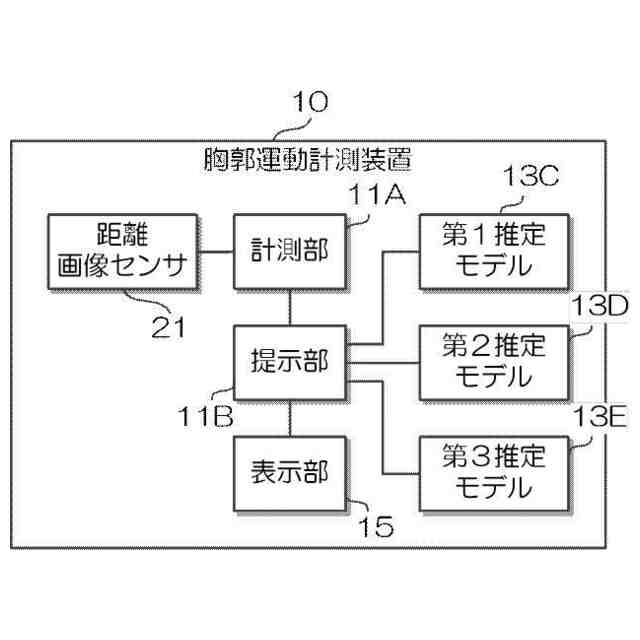

【解決手段】胸郭運動計測装置10は、被計測者の胸郭領域を含む計測領域を対象として、当該被計測者の胸郭運動の計測を、当該被計測者に非接触で、かつ、連続的に行う計測部11Aと、計測部11Aによって計測された胸郭運動を、計測領域を被計測者の右肺及び左肺の配置方向に対して少なくとも2分割した領域毎に分割し、当該領域毎に胸郭運動に関連する胸郭運動関連情報を個別に提示する提示部11Bと、を備える。
【選択図】図2
特許請求の範囲【請求項１】
被計測者の胸郭領域を含む計測領域を対象として、当該被計測者の胸郭運動の計測を、前記被計測者に非接触で、かつ、連続的に行う計測部と、
前記計測部によって計測された胸郭運動を、前記計測領域を前記被計測者の右肺及び左肺の配置方向に対して少なくとも２分割した領域毎に分割し、当該領域毎に胸郭運動に関連する胸郭運動関連情報を個別に提示する提示部と、
を備えた胸郭運動計測装置。
続きを表示（約 960 文字）【請求項２】
前記提示部は、前記計測領域を前記配置方向に対して２分割で、かつ、当該配置方向の交差方向に対して２分割及び３分割の少なくとも一方に分割する、
請求項１に記載の胸郭運動計測装置。
【請求項３】
前記胸郭運動関連情報は、呼吸曲線、Ｆ－Ｖカーブ、及び距離画像の少なくとも１つを含む、
請求項１又は請求項２に記載の胸郭運動計測装置。
【請求項４】

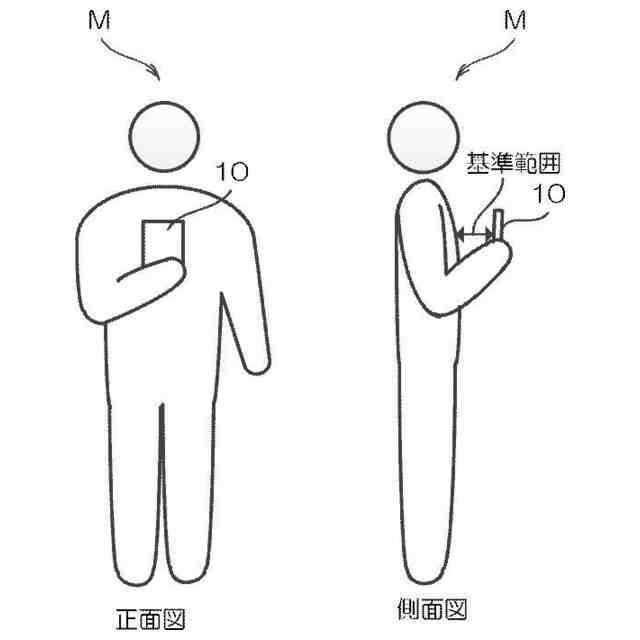

手持ちされた状態で用いられる、
請求項１又は請求項２に記載の胸郭運動計測装置。
【請求項５】
前記計測部は、距離画像センサを用いて前記胸郭運動を計測する、
請求項１又は請求項２に記載の胸郭運動計測装置。
【請求項６】
前記提示部は、前記計測部によって計測された胸郭運動の時系列データを入力情報とし、当該時系列データに対応する、前記分割した領域毎の胸郭運動を出力情報として機械学習された推定モデルを用いて前記分割を行う、
請求項１又は請求項２に記載の胸郭運動計測装置。
【請求項７】
前記被計測者の右肺及び左肺の少なくとも一方の各葉の位置を示す位置情報を取得する取得部、を更に備え、
前記提示部は、前記取得部によって取得された位置情報を用いて前記分割を行う、
請求項１又は請求項２に記載の胸郭運動計測装置。
【請求項８】

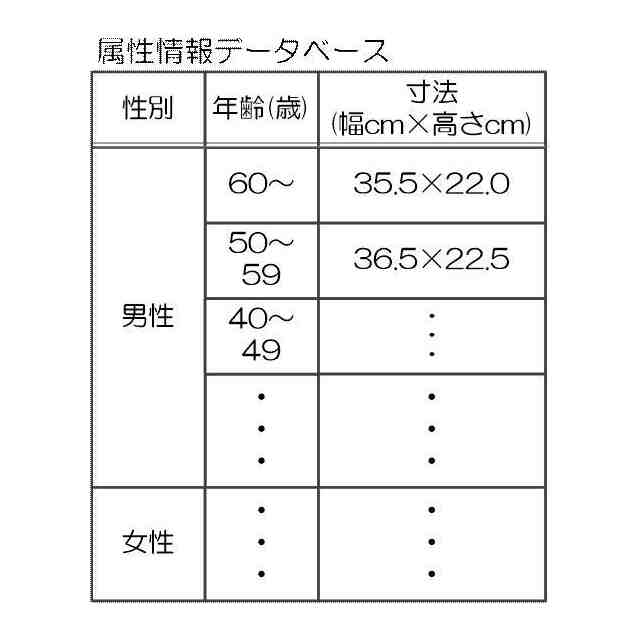

前記提示部は、前記被計測者の属性情報を用いて、前記胸郭運動関連情報の提示を行う、
請求項１又は請求項２に記載の胸郭運動計測装置。
【請求項９】
前記属性情報は、年齢、性別、身長、及び体重の少なくとも１つを含む、
請求項８に記載の胸郭運動計測装置。
【請求項１０】

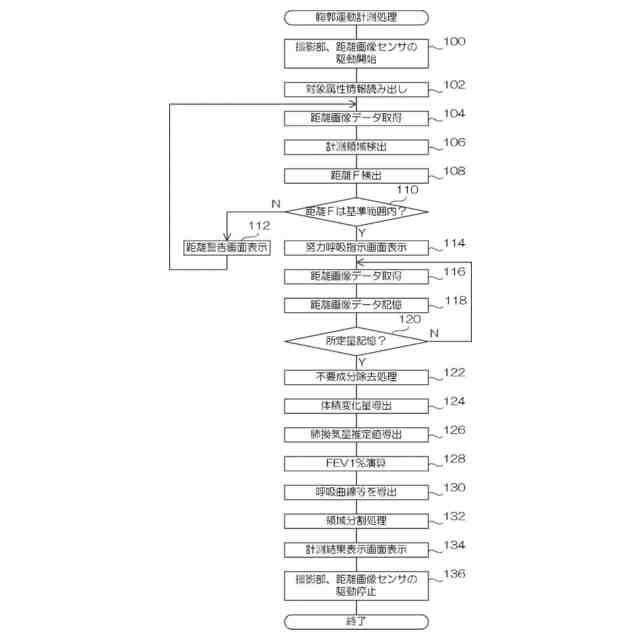

被計測者の胸郭領域を含む計測領域を対象として、当該被計測者の胸郭運動の計測を、前記被計測者に非接触で、かつ、連続的に行い、
計測した胸郭運動を、前記計測領域を前記被計測者の右肺及び左肺の配置方向に対して少なくとも２分割した領域毎に分割し、当該領域毎に胸郭運動に関連する胸郭運動関連情報を個別に提示する、
処理をコンピュータに実行させるための胸郭運動計測プログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、胸郭運動計測装置及び胸郭運動計測プログラムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
近年、慢性閉塞性肺疾患（ＣＯＰＤ：Chronic Obstructive Pulmonary Disease）の患者数は増加傾向にある一方、実際に治療を受けている患者数は５％程度に留まっている。この理由として、多くの患者が罹患していることに気付いていないことや、正しく診断されていないこと等が考えられる。そこで、マウスピースを用いる必要のあるスパイロメータ等の特別な装置を用いることなく、簡易な方法で人の呼吸機能を計測することが求められている。
【０００３】
従来、人の呼吸機能を計測するために適用することのできる技術として以下の技術があった。
【０００４】
特許文献１には、マウスピースを使用しなくても呼吸器系の疾患を判別可能にすることを目的とした呼吸器系疾患判別装置が開示されている。この呼吸器系疾患判別装置は、被検者の体表からの距離を検出する第１の検出手段と、前記第１の検出手段とは異なる位置に配置され、被検者の体表からの距離を検出する第２の検出手段と、を備えている。また、この呼吸器系疾患判別装置は、前記第１の検出手段の検出結果と前記第２の検出手段の検出結果に基づいて、体動を除いた被検者の呼吸を計測する呼吸計測手段を備えている。そして、この呼吸器系疾患判別装置は、前記呼吸計測手段の検出結果に基づいて、被検者の呼吸器系の疾患を判別する疾患判別手段を備えている。
【０００５】
特許文献２には、非接触かつリアルタイムで正確に呼吸波形を測定することができるようにすることを目的とした呼吸測定装置が開示されている。この呼吸測定装置は、測定対象者の対象領域の距離情報及び姿勢情報を含む三次元画像を単位時間ごとに取得する、三次元画像取得部と、前記三次元画像から測定基準位置と前記対象領域との間の距離情報を取得する、距離取得部と、を備えている。また、この呼吸測定装置は、前記三次元画像から前記対象領域の姿勢情報を取得する、姿勢取得部と、前記姿勢情報を用いて前記対象領域内の呼吸主要領域を確定する、呼吸主要領域確定部と、を備えている。また、この呼吸測定装置は、前記呼吸主要領域に対応する前記三次元画像の１つ又は複数の画素の前記距離情報を時系列に並べることによって、前記呼吸主要領域の移動量波形を生成する、移動量波形生成部を備えている。そして、この呼吸測定装置は、前記移動量波形から呼吸波形を生成する、呼吸波形生成部を備えている。
【０００６】
特許文献３には、完全に非侵襲的に呼吸運動の異常又は呼吸器官の異常を測定することができるようにすることを目的とした呼吸運動のモニター装置が開示されている。この呼吸運動のモニター装置は、レーザーによりセンサと検体との距離を測定し得る２個又はそれ以上のレーザーセンサを備え、当該センサにより検体の異なる２箇所以上の動きを持続的に計測する。
【０００７】
特許文献４には、患者のコンタクトレス呼吸監視に関するデバイスが開示されている。このデバイスは、前記患者の胸部に対する時間的距離変動を連続的に検出する距離センサと、前記検出された時間的距離変動に基づき前記呼吸活動を決定する計算ユニットと、を備えている。
【先行技術文献】
【特許文献】
【０００８】
特開２０２０－９２９８０号公報
特開２０１７－２１７２９８号公報
特開２０００－２１７８０２号公報
特表２０１１－５１９６５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
ところで、スパイロメータによって計測される１秒率等といった、人の呼吸機能に関する値（以下、「呼吸機能値」という。）をスパイロメータ等の特別な装置を用いることなく計測するためには、特許文献１に開示されている技術のように、人の胸郭運動を計測する方法が考えられる。
【００１０】
一方、人には右肺及び左肺の二つの肺があるが、右肺及び左肺の各々に対応する胸郭運動に関連する状態を比較することは、人の呼吸機能の良否を詳細に判断する上で極めて有意義である。
（【００１１】以降は省略されています）
