公開番号2025139348
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024038232
出願日2024-03-12
発明の名称洗浄消毒装置及び蓋部
出願人富士フイルム株式会社
代理人個人,個人,個人,個人,個人
主分類A61B 1/12 20060101AFI20250918BHJP(医学または獣医学;衛生学)
要約【課題】蓋部の裏面部の水切れと拭き取り作業の作業性とを向上可能な洗浄消毒装置及び蓋部を提供する。

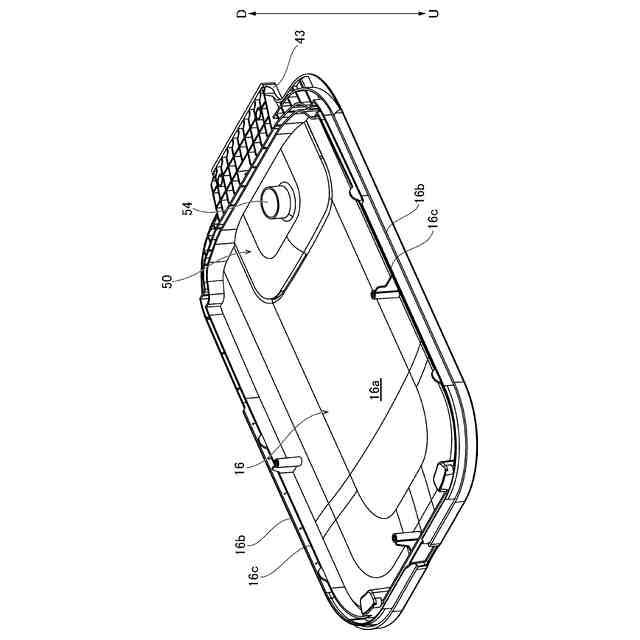

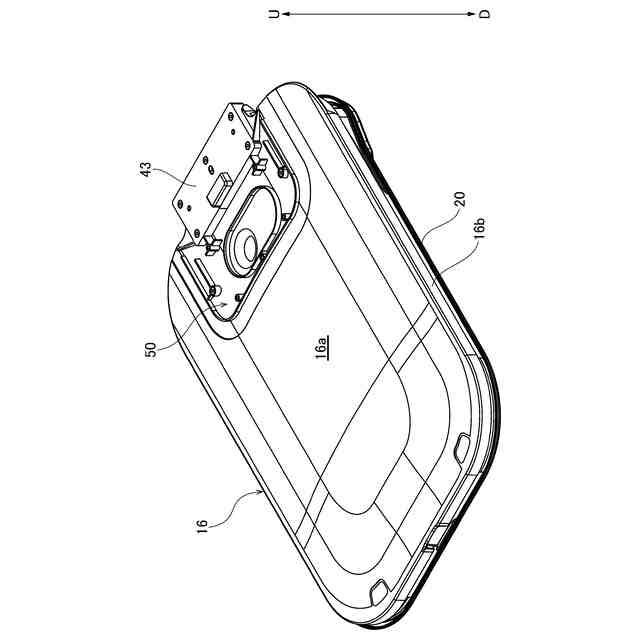

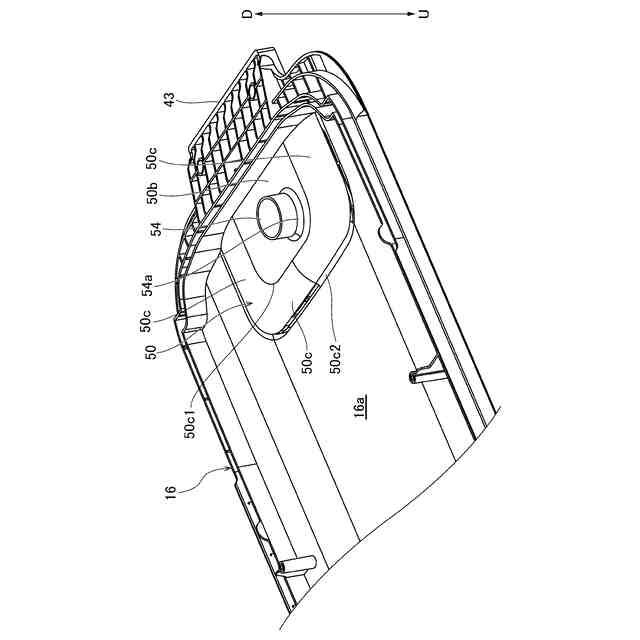

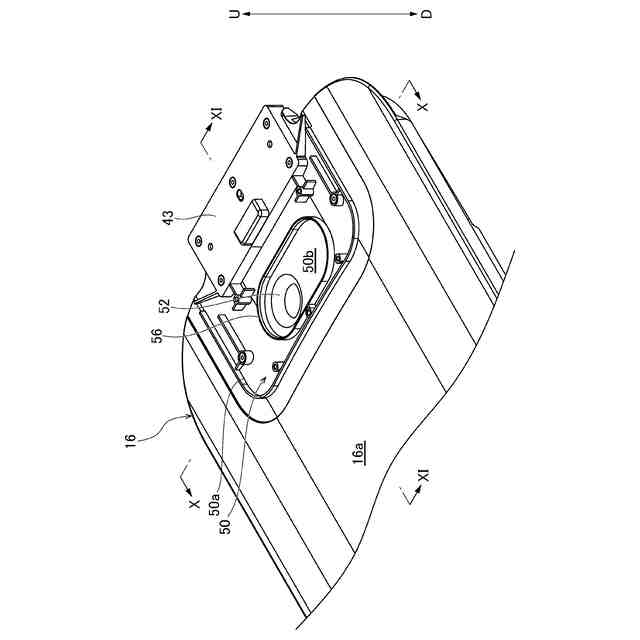

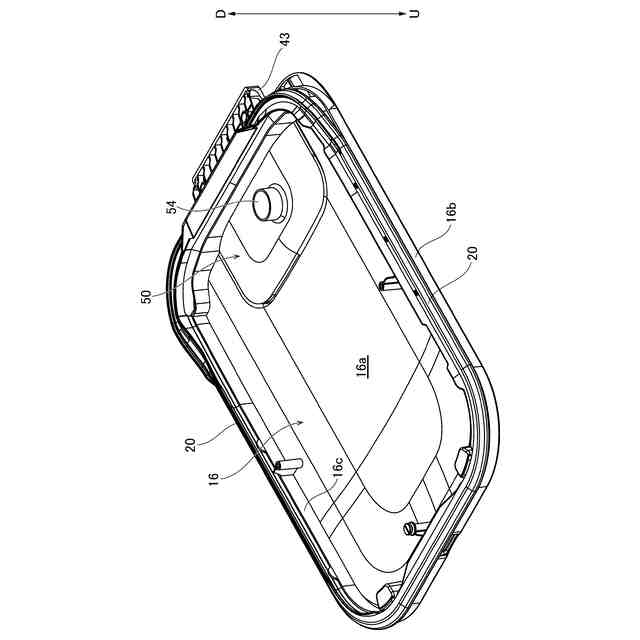

【解決手段】医療器具を収容する洗浄槽13と、洗浄槽13の開口部(洗浄槽開口部13a)を覆う蓋部(トップカバー16)と、蓋部の蓋本体部(カバー本体部16a)に設けられた凹部50であって、底部(凹部底部50b)と、底部及び蓋部本体部をつなぐ側壁部と、を備える凹部と、底部に形成され、洗浄槽内に連通する底部開口52と、を備え、側壁部が、蓋部本体部から底部に向かってテーパ形状となる傾斜部50cである。
【選択図】図9
特許請求の範囲【請求項１】
医療器具の洗浄消毒装置において、
前記医療器具を収容する洗浄槽と、
前記洗浄槽の開口部を覆う蓋部と、
前記蓋部の蓋本体部に設けられた凹部であって、底部と、前記底部及び前記蓋本体部をつなぐ側壁部と、を備える凹部と、
前記底部に形成され、前記洗浄槽内に連通する底部開口と、
を備え、
前記側壁部が、前記蓋本体部から前記底部に向かってテーパ形状となる傾斜部である洗浄消毒装置。
続きを表示（約 660 文字）【請求項２】
前記底部には、前記底部開口から前記洗浄槽に向かう方向に延出した筒部が設けられている請求項１に記載の洗浄消毒装置。
【請求項３】

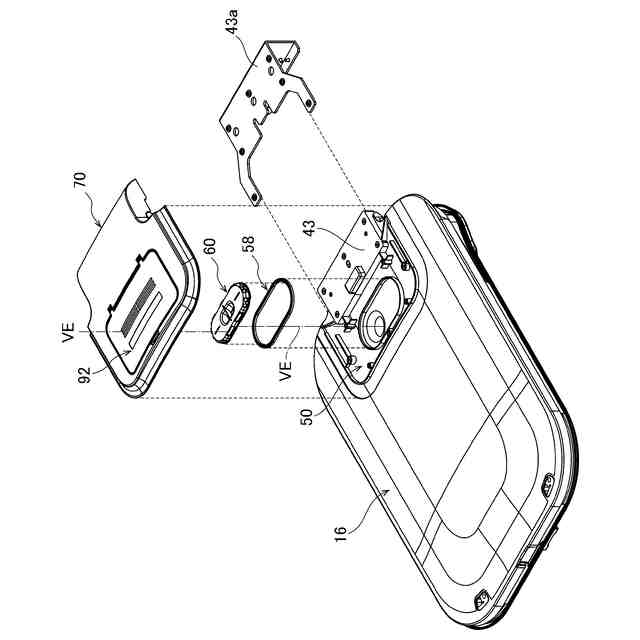

前記蓋部には、前記凹部を覆うカバーが設けられている請求項１に記載の洗浄消毒装置。
【請求項４】
前記カバーには、フィルタを収容するフィルタ収容部が設けられている請求項３に記載の洗浄消毒装置。
【請求項５】
前記フィルタ収容部と前記底部との間には、前記底部の少なくとも前記底部開口を覆う内蓋が設けられており、
前記内蓋には、前記フィルタ収容部と前記底部とを連通する通気空間が形成されている請求項４に記載の洗浄消毒装置。
【請求項６】
前記内蓋が天面と外側面とを有し、
前記外側面に第１通気孔が形成されている請求項５に記載の洗浄消毒装置。
【請求項７】
前記フィルタ収容部には、前記内蓋が装着される内蓋装着部が設けられている請求項５に記載の洗浄消毒装置。
【請求項８】
前記フィルタ収容部は、前記内蓋の前記底部に対向する面側とは反対面側に前記フィルタを収容する請求項５に記載の洗浄消毒装置。
【請求項９】
前記カバーには、前記フィルタ収容部を覆う外蓋が設けられている請求項４に記載の洗浄消毒装置。
【請求項１０】
前記外蓋には、第２通気孔が形成されている請求項９に記載の洗浄消毒装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、医療器具の洗浄消毒装置及びこの洗浄消毒装置の蓋部に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
使用済みの医療器具である内視鏡を洗浄及び消毒する洗浄消毒装置が知られている。洗浄消毒装置は、使用済みの内視鏡を収容する洗浄槽を備える。洗浄消毒装置は、洗浄槽内の使用済み内視鏡に対して洗浄消毒処理（リプロセス処理ともいう）を行う。洗浄消毒装置には、洗浄消毒処理中に洗浄液及び消毒液等が洗浄槽外に飛散することを防止するため、洗浄槽の開口部を覆うトップカバー（蓋部）が設けられている。このトップカバーは、洗浄消毒装置の装置本体に対して、洗浄槽の開口部を覆う閉じ位置と、洗浄槽の開口部を開放する開き位置と、に回動自在に設けられている。
【０００３】
トップカバーには、洗浄槽の内部と外部とを連通して、洗浄槽の内外で気体を流通する通気路が形成されている。また、トップカバーには、フィルタ収容部（フィルタ装着部ともいう）が設けられている（特許文献１から３参照）。フィルタ収容部は、通気路の途中に配置されて洗浄槽内から外部に排出される気体を消臭する消臭フィルタを収容する。
【０００４】
特許文献１及び特許文献２に記載のフィルタ収容部は、トップカバーの裏面部に凸状に設けられている。このフィルタ収容部は、トップカバーの裏面部から垂直方向に延びた垂直壁部と、この垂直壁部と連設して消臭フィルタの下面を覆う底部と、この底部に形成された通気用のスリット穴と、を備える。また、特許文献２に記載のフィルタ収容部のスリット穴は、その断面がクランク状に屈曲されている。
【０００５】
特許文献３に記載のフィルタ収容部は、トップカバーの裏面部とは反対側の表面部に設けられている。ここで特許文献３に記載のトップカバーの一部にはその裏面部側から表面部側に凸状に突出した凸部が形成されており、特許文献３に記載のフィルタ収容部はこの凸部の表面部側に設けられている。このフィルタ収容部には通気口が設けられている。
【先行技術文献】
【特許文献】
【０００６】
特開２０２２－１２８９０７公報
特開２０１５－０７０９４７公報
国際公開第２０１９／０１４９６８号
【発明の概要】
【発明が解決しようとする課題】
【０００７】
使用済みの内視鏡の洗浄消毒処理後にトップカバーを閉じ位置から開き位置に回動させると、トップカバーの裏面部に付着した洗浄液及び消毒液等の液滴は、トップカバーの前端側から後端側に向かって流れ落ちた後、トップカバーの後端から洗浄槽内に落下する（上記特許文献１参照）。この際に、特許文献１及び特許文献２に記載のフィルタ収容部は、トップカバーの裏面部に凸状に設けられており、さらにこの裏面部から垂直方向に延びた垂直壁部を備えている。このため、この垂直壁部によってトップカバーの後端側に向けて流れ落ちる液滴の移動が妨げられて、トップカバーの裏面部に液滴が残る可能性がある。その結果、トップカバーの裏面部における液滴の水（液）切れが悪化してしまう。
【０００８】
また、使用済みの内視鏡の洗浄消毒処理後、拭き取り用のクロス等を用いてトップカバーの裏面部に残る液滴の拭き取り（清掃）作業を行う場合に、フィルタ収容部の垂直壁部によりクロス等の移動が妨げられて拭き取り作業の作業性が悪化するおそれがある。
【０００９】
特許文献３に記載の洗浄消毒装置では、トップカバーの表面部側に凸部を形成しているが、この凸部はトップカバーの裏面部側から見た場合には凹んでいる。このため、特許文献３に記載の洗浄消毒装置においても、使用済みの内視鏡の洗浄消毒処理後にトップカバーを閉じ位置から開き位置に回動させた場合に、トップカバーの前端側から後端側に向けて流れ落ちる液滴がこの凸部内に溜まるおそれがある。このため、トップカバーの裏面部における液滴の水（液）切れが悪化してしまう。
【００１０】
また、特許文献３に記載の凸部は、トップカバーを開き位置に回動させた状態では、洗浄消毒装置の正面側から見た場合にこの正面側から遠ざかる方向に凹んでいる。その結果、作業者が洗浄消毒装置の正面側からトップカバーの裏面部の拭き取り作業を行う場合には、凸部（作業者から見た場合には凹部）の内部まで手を伸ばす必要があるので、拭き取り作業の作業性が悪くなる。
（【００１１】以降は省略されています）
