TOP
|
特許
|
意匠
|
商標
特許ウォッチ
Twitter
他の特許を見る
公開番号
2025140576
公報種別
公開特許公報(A)
公開日
2025-09-29
出願番号
2024040062
出願日
2024-03-14
発明の名称
オーステナイト系ステンレス鋼材
出願人
日本製鉄株式会社
代理人
弁理士法人ブライタス
主分類
C22C
38/00 20060101AFI20250919BHJP(冶金;鉄または非鉄合金;合金の処理または非鉄金属の処理)
要約
【課題】低温環境であっても、セパレーションを抑制し、硬さが高いオーステナイト系ステンレス鋼材を提供する。
【解決手段】化学組成が、質量%で、C:0.080%以下、Si:1.20%以下、Mn:3.50%以下、P:0.050%以下、S:0.050%以下、Ni:6.00~15.00%、Cr:16.00~21.00%、Mo:5.00%以下、Ti:0.30%以下、Nb:0.10%以下、N:0.010~0.30%、任意元素、残部:Feおよび不純物であり、ブリネル硬さが、187HBW以上であり、最大割れ長さが、1mm以下である、オーステナイト系ステンレス鋼材。
【選択図】 なし
特許請求の範囲
【請求項1】
化学組成が、質量%で、
C:0.080%以下、
Si:1.20%以下、
Mn:3.50%以下、
P:0.050%以下、
S:0.050%以下、
Ni:6.00~15.00%、
Cr:16.00~21.00%、
Mo:5.00%以下、
Ti:0.30%以下、
Nb:0.10%以下、
N:0.010~0.10%、
Al:0~0.10%、
Cu:0~2.0%、
V:0~1.0%、
Co:0~3.0%、
Ca:0~0.0100%、
Mg:0~0.0050%、
Sb:0~0.2%、
Sn:0~0.10%、
Se:0~0.080%、
W:0~1.0%、
Ta:0~0.20%、
Hf:0~0.10%、
Zr:0~0.05%、
Te:0~0.080%、
B:0~0.01%、
Bi:0~0.300%、
Pb:0~0.100%、
REM:0~0.10%、
残部:Feおよび不純物であり、
ブリネル硬さが、187HBW以上であり、
最大割れ長さが、1mm以下である、オーステナイト系ステンレス鋼材。
続きを表示(約 1,500 文字)
【請求項2】
化学組成が、質量%で、
C:0.080%以下、
Si:1.20%以下、
Mn:3.50%以下、
P:0.050%以下、
S:0.050%以下、
Ni:6.00~15.00%、
Cr:16.00~21.00%、
Mo:5.00%以下、
Ti:0.30%以下、
Nb:0.10%以下、
N:0.10%超0.30%以下、
Al:0~0.10%、
Cu:0~2.0%、
V:0~1.0%、
Co:0~3.0%、
Ca:0~0.0100%、
Mg:0~0.0050%、
Sb:0~0.2%、
Sn:0~0.10%、
Se:0~0.080%、
W:0~1.0%、
Ta:0~0.20%、
Hf:0~0.10%、
Zr:0~0.05%、
Te:0~0.080%、
B:0~0.01%、
Bi:0~0.300%、
Pb:0~0.100%、
REM:0~0.10%、
残部:Feおよび不純物であり、
ブリネル硬さが、217HBW以上であり、
最大割れ長さが、1mm以下である、オーステナイト系ステンレス鋼材。
【請求項3】
前記化学組成が、質量%で、
Al:0.003~0.10%、
Cu:0.01~2.0%、
V:0.01~1.0%、
Co:0.01~3.0%、
Ca:0.0010~0.0100%、
Mg:0.0001~0.0050%、
Sb:0.02~0.2%、
Sn:0.001~0.10%、
Se:0.005~0.080%、
W:0.01~1.0%、
Ta:0.005~0.20%、
Hf:0.01~0.10%、
Zr:0.001~0.05%、
Te:0.0050~0.080%、
B:0.0002~0.01%、
Bi:0.03~0.300%、
Pb:0.010~0.100%、および
REM:0.005~0.10%、
から選択される一種以上を含有する、請求項1に記載のオーステナイト系ステンレス鋼材。
【請求項4】
前記化学組成が、質量%で、
Al:0.003~0.10%、
Cu:0.01~2.0%、
V:0.01~1.0%、
Co:0.01~3.0%、
Ca:0.0010~0.0100%、
Mg:0.0001~0.0050%、
Sb:0.02~0.2%、
Sn:0.001~0.10%、
Se:0.005~0.080%、
W:0.01~1.0%、
Ta:0.005~0.20%、
Hf:0.01~0.10%、
Zr:0.001~0.05%、
Te:0.0050~0.080%、
B:0.0002~0.01%、
Bi:0.03~0.300%、
Pb:0.010~0.100%、および
REM:0.005~0.10%、
から選択される一種以上を含有する、請求項2に記載のオーステナイト系ステンレス鋼材。
【請求項5】
タンク用途である、請求項1~4のいずれかに記載のオーステナイト系ステンレス鋼材。
発明の詳細な説明
【技術分野】
【0001】
本発明は、オーステナイト系ステンレス鋼材に関する。
続きを表示(約 2,000 文字)
【背景技術】
【0002】
オーステナイト系ステンレス鋼材は、その特性から、燃料タンク、水門等、様々な分野に適応されている。例えば、燃料タンクといった低温用途では、固溶化熱処理がされた熱処理材の開発が進められている。そこで、特許文献1に示されるように、固溶化熱処理がされているオーステナイト系ステンレス鋼材の開発がなされている。
【先行技術文献】
【特許文献】
【0003】
特開2009‐133001号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
一方で、上述した鋼材(以下、単に「熱処理材」ともいう。)は、固溶化熱処理を行うことで、材料の硬さが低下する。このため、硬さを高くしたい場合には、使用が適さない。さらに、環境負荷、製造負荷の低減といった観点からも、固溶化熱処理を行わない方が望ましい。
【0005】

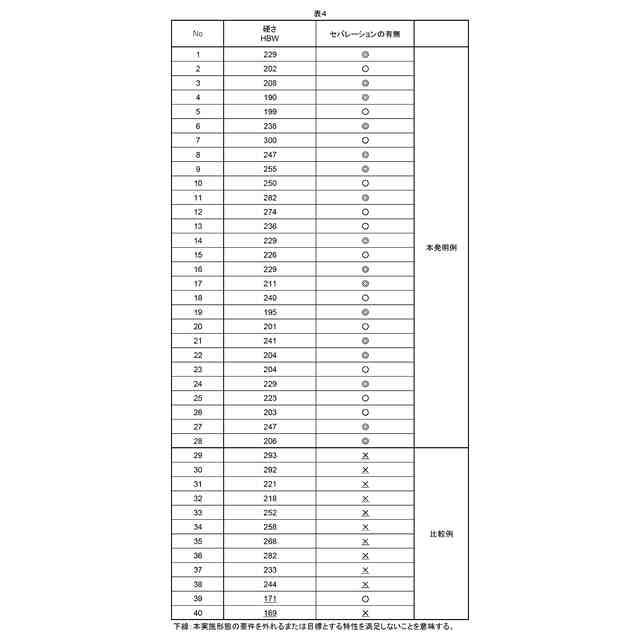

しかしながら、固溶化熱処理を行わない非熱処理材に対し、低温用途を想定した衝撃試験を行ったところ、衝撃試験材の破面に数mm程度の割れ(以下、「セパレーション」ともいう。)が発生するという現象を発明者は見出した。なお、本発明の非熱処理材とは、熱間圧延鋼材を意味するが、以下非熱処理材と記載する。
【0006】
非熱処理材においては、熱処理材と同様に低温衝撃特性に優れるものの、低温衝撃破面の形態が従来認識されている破面形態に加えてセパレーションを伴っており、熱処理を実施すること無くセパレーションの発生を抑制することが課題である。
【0007】
本発明は、室温での硬さが大きく、かつ低温環境でのセパレーションを抑制した、非熱処理のオーステナイト系ステンレス鋼材を提供することを目的とする。
【課題を解決するための手段】
【0008】

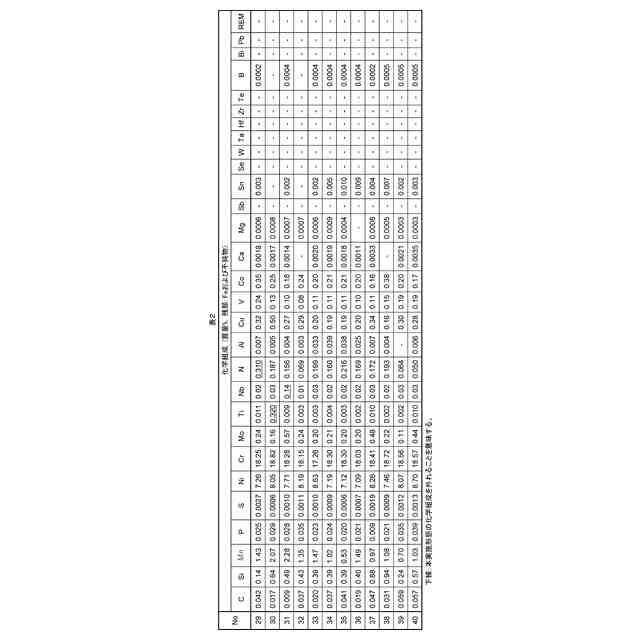

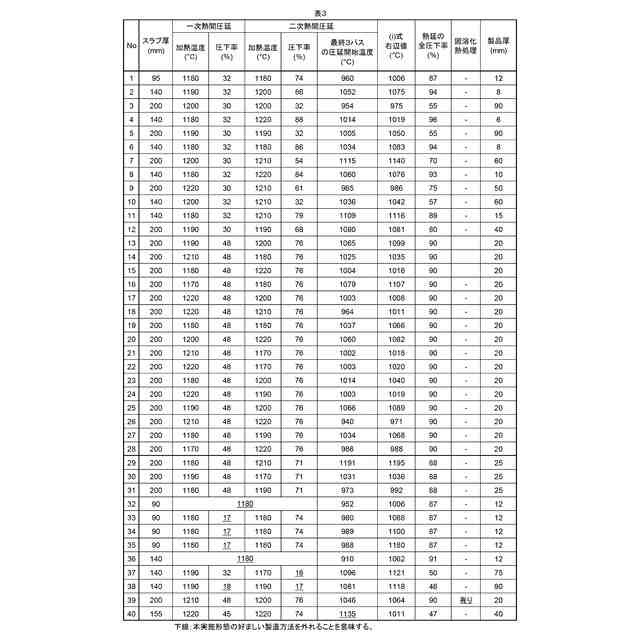

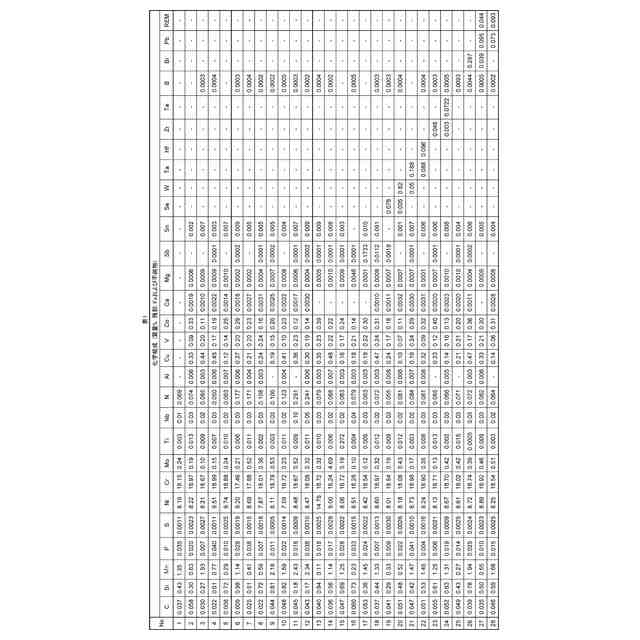

本発明は、上記の課題を解決するためになされたものであり、下記のオーステナイト系ステンレス鋼材を要旨とする。
【0009】
(1)化学組成が、質量%で、
C:0.080%以下、
Si:1.20%以下、
Mn:3.50%以下、
P:0.050%以下、
S:0.050%以下、
Ni:6.00~15.00%、
Cr:16.00~21.00%、
Mo:5.00%以下、
Ti:0.30%以下、
Nb:0.10%以下、
N:0.010~0.10%、
Al:0~0.10%、
Cu:0~2.0%、
V:0~1.0%、
Co:0~3.0%、
Ca:0~0.0100%、
Mg:0~0.0050%、
Sb:0~0.2%、
Sn:0~0.10%、
Se:0~0.080%、
W:0~1.0%、
Ta:0~0.20%、
Hf:0~0.10%、
Zr:0~0.05%、
Te:0~0.080%、
B:0~0.01%、
Bi:0~0.300%、
Pb:0~0.100%、
REM:0~0.10%、
残部:Feおよび不純物であり、
ブリネル硬さが、187HBW以上であり、
最大割れ長さが、1mm以下である、オーステナイト系ステンレス鋼材。
【0010】
(2)化学組成が、質量%で、
C:0.080%以下、
Si:1.20%以下、
Mn:3.50%以下、
P:0.050%以下、
S:0.050%以下、
Ni:6.00~15.00%、
Cr:16.00~21.00%、
Mo:5.00%以下、
Ti:0.30%以下、
Nb:0.10%以下、
N:0.10%超0.30%以下、
Al:0~0.10%、
Cu:0~2.0%、
V:0~1.0%、
Co:0~3.0%、
Ca:0~0.0100%、
Mg:0~0.0050%、
Sb:0~0.2%、
Sn:0~0.10%、
Se:0~0.080%、
W:0~1.0%、
Ta:0~0.20%、
Hf:0~0.10%、
Zr:0~0.05%、
Te:0~0.080%、
B:0~0.01%、
Bi:0~0.300%、
Pb:0~0.100%、
REM:0~0.10%、
残部:Feおよび不純物であり、
ブリネル硬さが、217HBW以上であり、
最大割れ長さが、1mm以下である、オーステナイト系ステンレス鋼材。
(【0011】以降は省略されています)
この特許をJ-PlatPat(特許庁公式サイト)で参照する
関連特許
日本製鉄株式会社
鋼材
1か月前
日本製鉄株式会社
剪断機
1日前
日本製鉄株式会社
ボルト
29日前
日本製鉄株式会社
床構造
1日前
日本製鉄株式会社
床構造
1日前
日本製鉄株式会社
ボルト
1日前
日本製鉄株式会社
構造部材
11日前
日本製鉄株式会社
管理装置
22日前
日本製鉄株式会社
リクレーマ
22日前
日本製鉄株式会社
耐火構造物
13日前
日本製鉄株式会社
耐火構造物
13日前
日本製鉄株式会社
耐火構造物
13日前
日本製鉄株式会社
転炉精錬方法
11日前
日本製鉄株式会社
高炉操業方法
1か月前
日本製鉄株式会社
鋼の製造方法
1か月前
日本製鉄株式会社
高Ni合金板
22日前
日本製鉄株式会社
高炉の操業方法
19日前
日本製鉄株式会社
高炉の操業方法
21日前
日本製鉄株式会社
ステンレス鋼板
1か月前
日本製鉄株式会社
高炉の冷却構造
25日前
日本製鉄株式会社
溶鉄の製造方法
28日前
日本製鉄株式会社
スポット溶接継手
19日前
日本製鉄株式会社
焼結鉱の製造方法
19日前
日本製鉄株式会社
焼結鉱の製造方法
1か月前
日本製鉄株式会社
合成梁及び床構造
11日前
日本製鉄株式会社
焼結鉱の製造方法
11日前
日本製鉄株式会社
合成梁及び床構造
11日前
日本製鉄株式会社
コークスの製造方法
29日前
日本製鉄株式会社
微細藻類の培養装置
1日前
日本製鉄株式会社
除去装置及び搬送設備
22日前
日本製鉄株式会社
試験体および試験方法
25日前
日本製鉄株式会社
試験体および試験方法
25日前
日本製鉄株式会社
連続鋳造用浸漬ノズル
19日前
日本製鉄株式会社
H形鋼およびその製造方法
1か月前
日本製鉄株式会社
接合構造体および車体骨格
11日前
日本製鉄株式会社
極低炭素鋼の連続鋳造方法
13日前
続きを見る
他の特許を見る
