公開番号2025142629
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042091
出願日2024-03-18
発明の名称評価装置、および評価方法
出願人株式会社バルカー
代理人弁理士法人深見特許事務所
主分類G01N 21/95 20060101AFI20250924BHJP(測定;試験)
要約【課題】フランジ面に形成されたリングジョイント溝の状態に応じて、当該リングジョイント溝の修繕の要否を判断することが可能な評価装置を提供する。

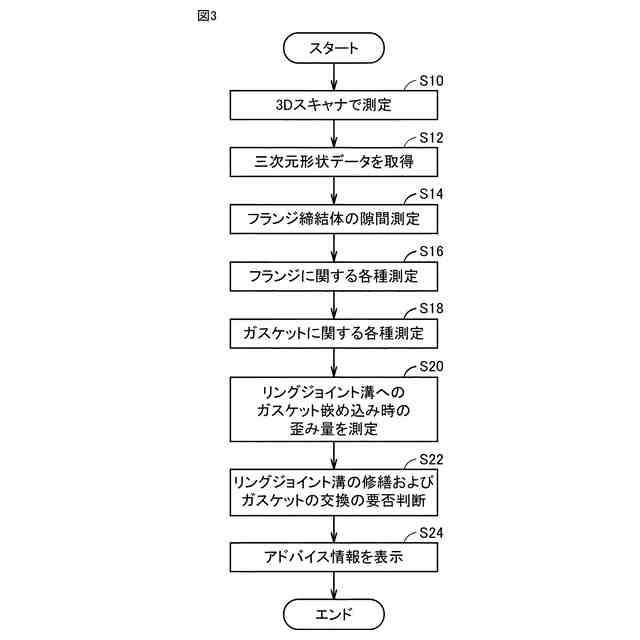

【解決手段】評価装置は、リングジョイント型のフランジの第1の三次元形状データを取得する取得部と、第1の三次元形状データに基づいて、フランジのフランジ面に形成されたリングジョイント溝の状態を評価する評価部とを備える。評価部は、リングジョイント溝の形状に関する複数の第1形状パラメータを測定する形状測定部と、リングジョイント溝の対象領域に生じた傷を検出する検出部と、リングジョイントガスケットが接触するリングジョイント溝の第1接触面の第1歪み量を測定する歪み量測定部と、複数の第1形状パラメータ、傷および第1歪み量のうちの少なくとも1つに基づいて、リングジョイント溝の修繕の要否を判断する判断部とを含む。
【選択図】図19
特許請求の範囲【請求項１】
リングジョイント型のフランジの第１の三次元形状データを取得する取得部と、
前記第１の三次元形状データに基づいて、前記フランジのフランジ面に形成されたリングジョイント溝の状態を評価する評価部とを備え、
前記評価部は、
前記リングジョイント溝の形状に関する複数の第１形状パラメータを測定する形状測定部と、
前記リングジョイント溝の対象領域に生じた傷を検出する検出部と、
リングジョイントガスケットが接触する前記リングジョイント溝の第１接触面の第１歪み量を測定する歪み量測定部と、
前記複数の第１形状パラメータ、前記傷および前記第１歪み量のうちの少なくとも１つに基づいて、前記リングジョイント溝の修繕の要否を判断する判断部とを含む、評価装置。
続きを表示（約 1,400 文字）【請求項２】

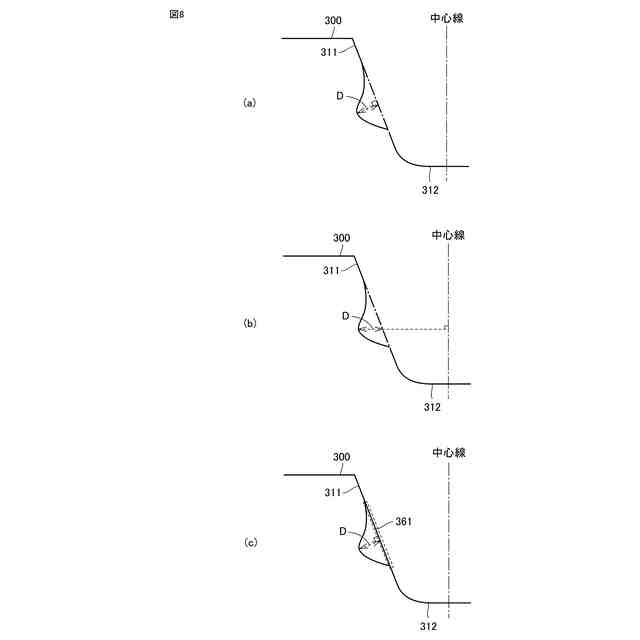

前記複数の第１形状パラメータのうちの少なくとも１つが基準範囲外である場合、前記傷の長さが第１の長さ以上である場合、前記第１歪み量が第１閾値以上である場合、または前記傷の長さが前記第１の長さ未満であってかつ前記傷の深さが第１の深さ以上である場合、前記判断部は、前記リングジョイント溝が修繕を要する状態であると判断する、請求項１に記載の評価装置。
【請求項３】

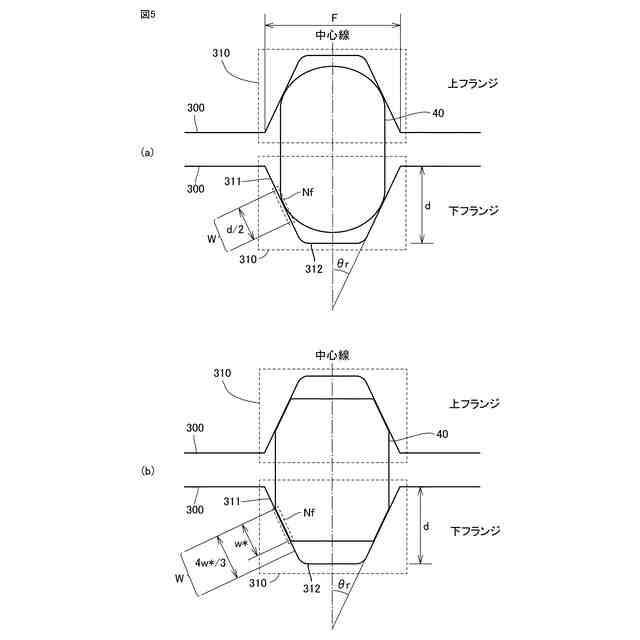

前記複数の第１形状パラメータは、前記リングジョイント溝の中心を示す中心線と前記第１接触面とのなす角度と、前記リングジョイント溝の幅および深さとを含む、請求項２に記載の評価装置。
【請求項４】
前記判断部の判断結果に基づいて、ユーザへのアドバイス情報を出力する出力制御部をさらに備え、
前記出力制御部は、前記リングジョイント溝が修繕を要する状態であるとの判断結果に基づいて、前記リングジョイント溝の切削または研磨を推奨する情報を前記アドバイス情報として出力する、請求項２または３に記載の評価装置。
【請求項５】

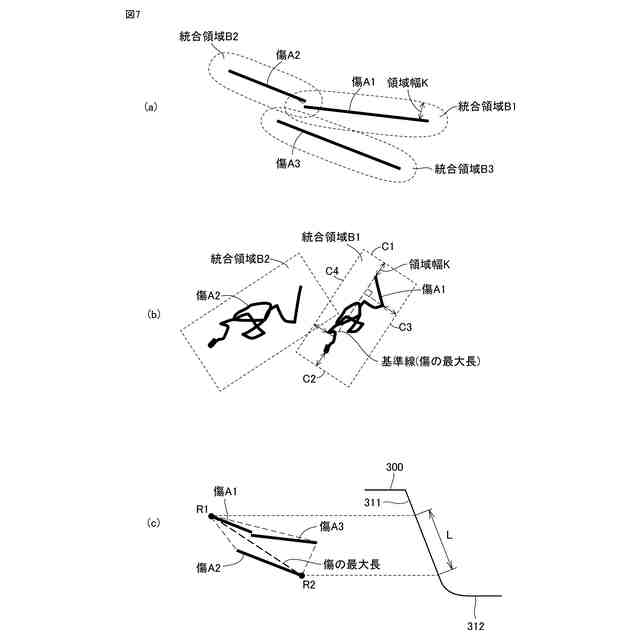

前記検出部は、前記対象領域において互いに近接する第１の傷および第２の傷を検出した場合、前記第１の傷および前記第２の傷を１つの傷として統合する、請求項１～３のいずれか１項に記載の評価装置。
【請求項６】
前記歪み量測定部は、前記フランジの径方向および周方向について、前記第１歪み量を測定する、請求項１～３のいずれか１項に記載の評価装置。
【請求項７】

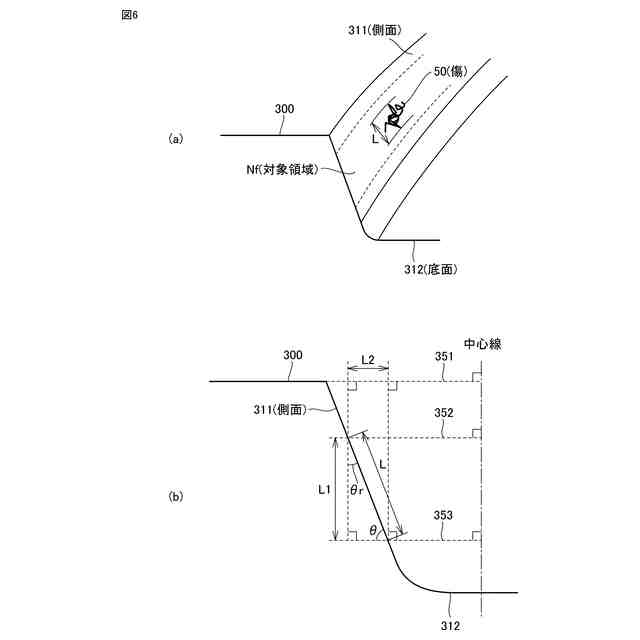

前記対象領域は、前記リングジョイント溝の前記第１接触面における所定領域、または前記第１接触面の全領域である、請求項１～３のいずれか１項に記載の評価装置。
【請求項８】
前記取得部は、前記リングジョイントガスケットの第２の三次元形状データをさらに取得し、
前記評価部は、前記第２の三次元形状データに基づいて、前記リングジョイントガスケットの状態をさらに評価し、
前記形状測定部は、前記リングジョイントガスケットの形状に関する複数の第２形状パラメータをさらに測定し、
前記検出部は、前記リングジョイント溝が接触する前記リングジョイントガスケットの第２接触面の傷をさらに検出し、
前記歪み量測定部は、前記第２接触面の第２歪み量をさらに測定し、
前記判断部は、前記複数の第２形状パラメータ、前記第２接触面の傷および前記第２歪み量のうちの少なくとも１つに基づいて、前記リングジョイントガスケットの交換の要否をさらに判断する、請求項１～３のいずれか１項に記載の評価装置。
【請求項９】
前記複数の第２形状パラメータのうちの少なくとも１つが基準範囲外である場合、前記第２接触面の傷の長さが第２の長さ以上である場合、前記第２歪み量が第２閾値以上である場合、または前記第２接触面の傷の長さが前記第２の長さ未満であってかつ前記第２接触面の傷の深さが第２の深さ以上である場合、前記判断部は、前記リングジョイントガスケットの交換が必要であると判断する、請求項８に記載の評価装置。
【請求項１０】
前記複数の第２形状パラメータは、前記リングジョイントガスケットの中心径、高さおよび幅を含む、請求項９に記載の評価装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、評価装置、および評価方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、携帯型の非接触三次元座標測定装置を利用してフランジの歪みを測定する技術が知られている。例えば、特開２０１７－２２７４５９号公報（特許文献１）は、フランジ面の歪み測定において、測定に必要なスペースが少なく、振動が発生している現場においても測定精度が落ちることなく、うねりのデータだけでなくフランジ面の傾きのデータも測定する技術を開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－２２７４５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

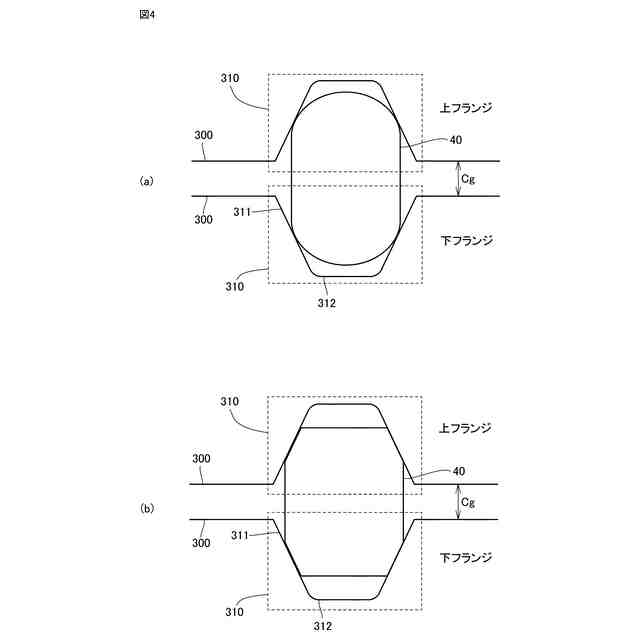

フランジ部からの流体の漏れの原因の一つとしては、配管のつなぎ目に用いられるガスケットの劣化や損傷などが考えられるため、定期的に作業者はガスケットを交換する。このとき、作業者は、フランジのフランジ面の状態を目視や触診により確認し、フランジ面に修繕が必要と判断した場合には適切な作業（例えば、研磨等）を実施する。例えば、リングジョイントガスケットが用いられるリングジョイント型のフランジにおいて、リングジョイント溝が形成されたフランジ面の状態の確認および修繕の要否の判断は、作業者の技術的知識および経験に依存しており、人によってばらつきがあるという問題がある。また、知識や経験が乏しい作業者がフランジ面（リングジョイント溝）を確認しても、上記修繕の要否を判断できない場合も多い。
【０００５】
本開示のある局面における目的は、フランジ面に形成されたリングジョイント溝の状態に応じて、当該リングジョイント溝の修繕の要否を判断することが可能な評価装置、および評価方法を提供することである。
【課題を解決するための手段】
【０００６】

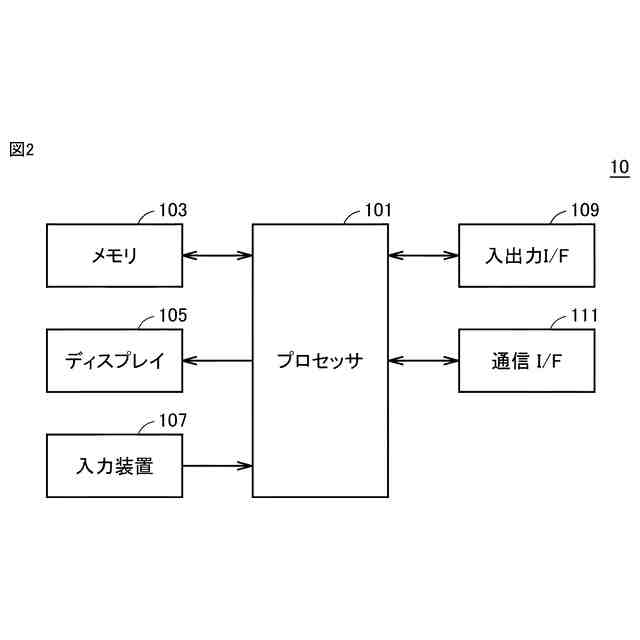

ある実施の形態に従う評価装置は、リングジョイント型のフランジの第１の三次元形状データを取得する取得部と、第１の三次元形状データに基づいて、フランジのフランジ面に形成されたリングジョイント溝の状態を評価する評価部とを備える。評価部は、リングジョイント溝の形状に関する複数の第１形状パラメータを測定する形状測定部と、リングジョイント溝の対象領域に生じた傷を検出する検出部と、リングジョイントガスケットが接触するリングジョイント溝の第１接触面の第１歪み量を測定する歪み量測定部と、複数の第１形状パラメータ、傷および第１歪み量のうちの少なくとも１つに基づいて、リングジョイント溝の修繕の要否を判断する判断部とを含む。
【０００７】
好ましくは、複数の第１形状パラメータのうちの少なくとも１つが基準範囲外である場合、傷の長さが第１の長さ以上である場合、第１歪み量が第１閾値以上である場合、または傷の長さが第１の長さ未満であってかつ傷の深さが第１の深さ以上である場合、判断部は、リングジョイント溝が修繕を要する状態であると判断する。
【０００８】
好ましくは、複数の第１形状パラメータは、リングジョイント溝の中心を示す中心線と第１接触面とのなす角度と、リングジョイント溝の幅および深さとを含む。
【０００９】
好ましくは、評価装置は、判断部の判断結果に基づいて、ユーザへのアドバイス情報を出力する出力制御部をさらに備える。出力制御部は、リングジョイント溝が修繕を要する状態であるとの判断結果に基づいて、リングジョイント溝の切削または研磨を推奨する情報をアドバイス情報として出力する。
【００１０】
好ましくは、検出部は、対象領域において互いに近接する第１の傷および第２の傷を検出した場合、第１の傷および第２の傷を１つの傷として統合する。
（【００１１】以降は省略されています）
