発明の名称グランドパッキン
出願人株式会社バルカー
代理人個人
主分類F16J 15/22 20060101AFI20250930BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】摺動抵抗が低く、使用時における焼き付きを防止することができ、シール性(密封性)に優れているグランドパッキンを提供し、さらに水中に浸漬したときに溶出物が生じがたく、食品衛生面で優れているグランドパッキンを提供する。
【解決手段】中芯および当該中芯を囲繞する編組材を有するグランドパッキンであって、前記中芯および前記編組材を構成する繊維としてフッ素樹脂繊維が用いられており、オイル成分および親油性無機充填材を含有してなるグランドパッキン。
【選択図】図1
特許請求の範囲【請求項１】
中芯および当該中芯を囲繞する編組材を有するグランドパッキンであって、前記中芯および前記編組材を構成する繊維としてフッ素樹脂繊維が用いられており、オイル成分および親油性無機充填材を含有してなるグランドパッキン。
続きを表示（約 85 文字）【請求項２】
オイル成分がシリコーンオイル、流動パラフィンおよびフッ素オイルからなる群より選ばれた少なくとも１種である請求項１に記載のグランドパッキン。

発明の詳細な説明【技術分野】
【０００１】
本発明は、グランドパッキンに関する。さらに詳しくは、本発明は、例えば、バルブ、回転ポンプ、往復運動機器、回転機器などの用途に好適に使用することができるグランドパッキンに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
一般にスタフィンボックスにはグランドパッキンが使用されている。スタフィンボックスの摺動部に固着することを抑制することができ、摺動抵抗が低く、シール性に優れているグランドパッキンとして、スタフィングボックスおよび軸を有する試験機の軸に編組体を巻き付け、当該編組体を面圧６０ＭＰａで締め付け、この試験機を３００℃で１時間加熱し、３．８ＭＰａの水を負荷し始めてから５分間の漏洩量を測定した後、初期摺動トルクをトルクレンチで測定したとき、漏洩量が３０ｃｃ／ｍｉｎ以下であり、初期摺動トルクが１００Ｎ・ｍ未満である編組体からなるグランドパッキンが提案されている（例えば、特許文献１参照）。
【０００３】
また、高温で使用した後にセラミック繊維が飛散しても人体の健康に悪影響を及ぼさないかまたは及ぼしがたいグランドパッキンとして、中芯と、当該中芯の外周面を囲繞するように糸が編まれている表面編組材とを有し、前記中芯および前記表面編組材のうちの少なくとも一方にセラミック繊維が含まれており、前記セラミック繊維の５０質量％以上が生体溶解性繊維であるグランドパッキンが提案されている（例えば、特許文献２参照）。
【０００４】
近年においては、スタフィンボックスに使用したときに焼き付きを防止することができ、シール性（密封性）に優れているグランドパッキンの開発が望まれている。また、水中に浸漬したときに溶出物が生じがたく、食品衛生面で優れているグランドパッキンの開発も望まれている。
【先行技術文献】
【特許文献】
【０００５】
国際公開第２０１５／１９０３６５号パンフレット
特開２０１７－１０１７７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は、前記従来技術に鑑みてなされたものであり、摺動抵抗が低く、使用時における焼き付きを防止することができ、シール性（密封性）に優れているグランドパッキンを提供することを第１の課題とする。また、本発明は、さらに水中に浸漬したときに溶出物が生じがたく、食品衛生面で優れているグランドパッキンを提供することを第２の課題とする。
【０００７】
なお、本発明において、焼き付きは、グランドパッキンが回転軸などの摺動部材と摺擦したときに発生する摩擦熱により、使用されている流体が蒸発または揮発して逃散し、パッキンが摺動部材に固着する現象を意味する。焼き付きの発生の有無は、使用される流体が例えば水であるとき、グランドパッキンが回転軸などの摺動部材と摺擦しているときに水蒸気が発生しているかどうかを目視で観察することによって容易に把握することができる。
【課題を解決するための手段】
【０００８】
本発明は、
（１）中芯および当該中芯を囲繞する編組材を有するグランドパッキンであって、前記中芯および前記編組材を構成する繊維としてフッ素樹脂繊維が用いられており、オイル成分および親油性無機充填材を含有してなるグランドパッキン、および
（２）オイル成分がシリコーンオイル、流動パラフィンおよびフッ素オイルからなる群より選ばれた少なくとも１種である前記（１）に記載のグランドパッキン
に関する。
【発明の効果】
【０００９】
本発明によれば、摺動抵抗が低く、使用時における焼き付きを防止することができ、シール性（密封性）に優れているグランドパッキンが提供される。また、本発明によれば、水中に浸漬したときに溶出物が生じがたく、食品衛生面で優れているグランドパッキンが提供される。
【図面の簡単な説明】
【００１０】

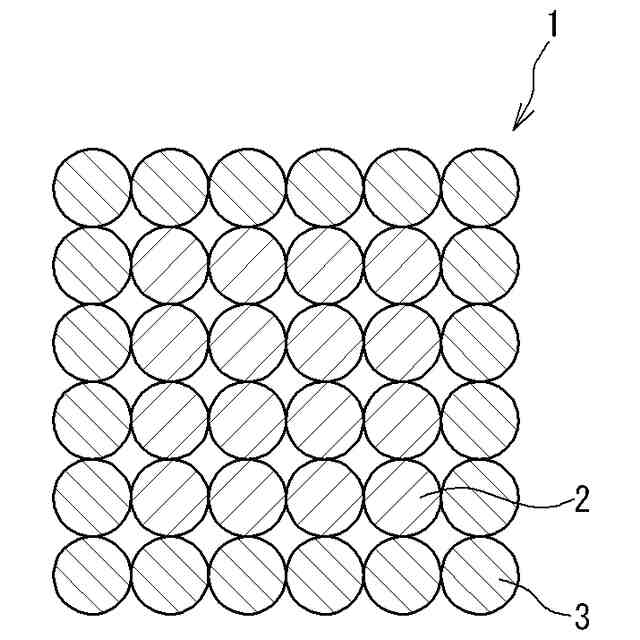

本発明のグランドパッキンの一実施態様を示す概略縦断面図である。

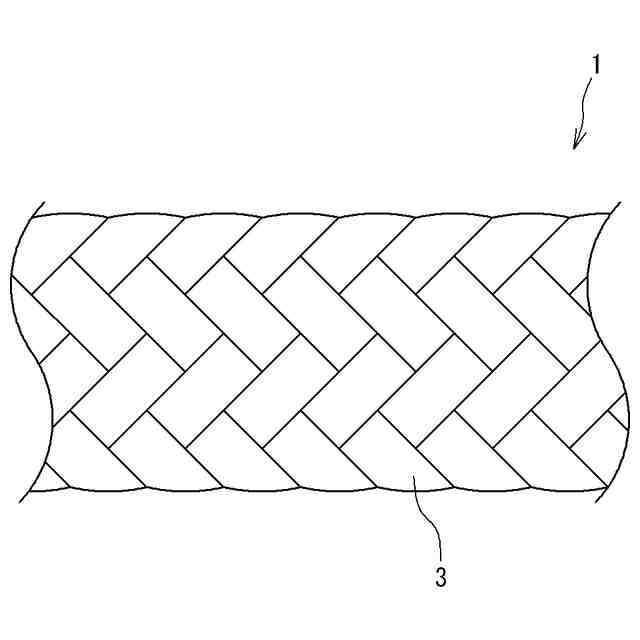

本発明のグランドパッキンの一実施態様を示す概略側面図である。

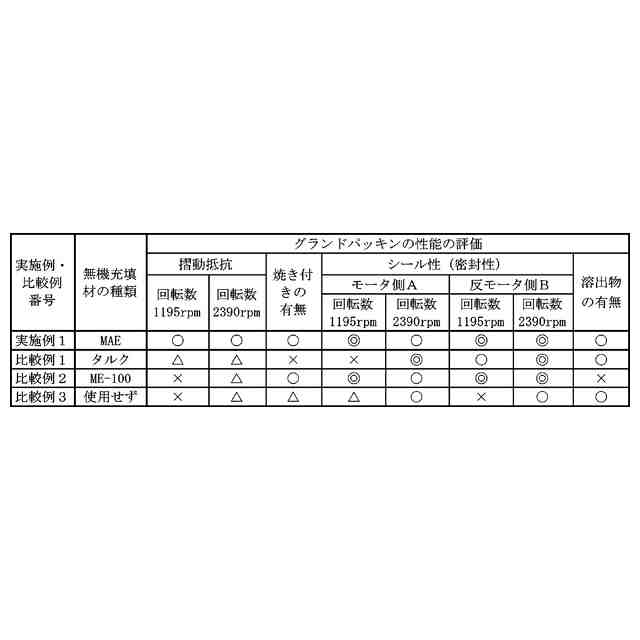

グランドパッキンの性能を評価するために使用される横型回転試験装置の概略説明図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
