公開番号2025142923
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042548
出願日2024-03-18
発明の名称回転電機
出願人株式会社TMEIC
代理人弁理士法人酒井国際特許事務所
主分類H02K 1/32 20060101AFI20250924BHJP(電力の発電,変換,配電)
要約【課題】風損を低下させることができる新規な構成の回転電機を得る。
【解決手段】回転電機1は、回転子12を備える。回転子12は、回転子鉄心31を有し、第1の回転方向R1に回転する。回転子鉄心31は、複数の筒状部50と、複数の間隔片55と、を有する。複数の間隔片55は、第1の回転方向R1側の面であって少なくとも一部が回転中心軸の径方向の外方に向かうにつれて第1の回転方向R1の反対方向に向かう案内面55cを有する。複数の間隔片55は、軸方向に隣り合う二つの筒状部50間で回転中心軸の周方向に互いに間隔をあけて設けられ、間隔片55に対して回転中心軸の径方向の内側に導入された気体を案内面55cによって径方向の外方に案内する。
【選択図】図4
特許請求の範囲【請求項１】
固定子と、
一部が前記固定子の内側に位置し回転中心軸まわりに回転可能なシャフトと、前記固定子の内側に位置し前記シャフトに固定された回転子鉄心と、を有し、第１の回転方向に回転する回転子と、
を備え、
前記回転子鉄心は、
それぞれが前記回転中心軸まわりの筒状であり、前記回転中心軸の軸方向に間隔をあけて並べられた複数の筒状部と、
前記第１の回転方向側の面であって少なくとも一部が前記回転中心軸の径方向の外方に向かうにつれて前記第１の回転方向の反対方向に向かう案内面を有し、前記軸方向に隣り合う二つの前記筒状部間で前記回転中心軸の周方向に互いに間隔をあけて設けられ、前記案内面に対して前記回転中心軸の径方向の内側に導入された気体を前記案内面によって前記径方向の外方に案内する複数の案内部と、
を有した、
回転電機。
続きを表示（約 300 文字）【請求項２】
前記案内面における前記回転中心軸の径方向の外方に向かうにつれて前記第１の回転方向の反対方向に向かう領域である傾斜面は、前記径方向に対して傾斜した平面であり、
前記案内部における前記傾斜面の裏面は、平面である、
請求項１に記載の回転電機。
【請求項３】
前記案内面における前記回転中心軸の径方向の外方に向かうにつれて前記第１の回転方向の反対方向に向かう領域である傾斜面は、前記径方向に対して傾斜した平面であり、
前記案内部における前記傾斜面の裏面は、前記傾斜面から離れる方向に凸状の曲面である、
請求項１に記載の回転電機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、回転電機に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、回転子鉄心に、冷却用気体を径方向の外側の固定子に向けて案内する案内部が設けられた回転電機がある。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－２２０３９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
この種の回転電機では、案内部において風による機械損失である所謂風損は、回転電機の効率が低下する要因の一つである。
【０００５】
本発明の課題の一つは、風損を低下させることができる新規な構成の回転電機を得ることである。
【課題を解決するための手段】
【０００６】
本発明の実施形態の回転電機は、固定子と、一部が前記固定子の内側に位置し回転中心軸まわりに回転可能なシャフトと、前記固定子の内側に位置し前記シャフトに固定された回転子鉄心と、を有し、第１の回転方向に回転する回転子と、を備え、前記回転子鉄心は、それぞれが前記回転中心軸まわりの筒状であり、前記回転中心軸の軸方向に間隔をあけて並べられた複数の筒状部と、前記第１の回転方向側の面であって少なくとも一部が前記回転中心軸の径方向の外方に向かうにつれて前記第１の回転方向の反対方向に向かう案内面を有し、前記軸方向に隣り合う二つの前記筒状部間で前記回転中心軸の周方向に互いに間隔をあけて設けられ、前記案内面に対して前記回転中心軸の径方向の内側に導入された気体を前記案内面によって前記径方向の外方に案内する複数の案内部と、を有する。
【発明の効果】
【０００７】
本発明の実施形態によれば、風損を低下させることができる新規な構成の回転電機を得ることができる。
【図面の簡単な説明】
【０００８】

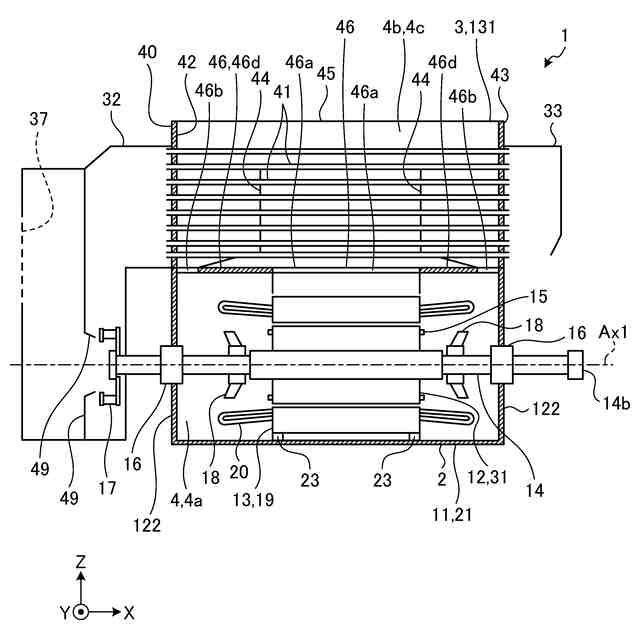

図１は、実施形態の回転電機の構成の例示的な断面図である。

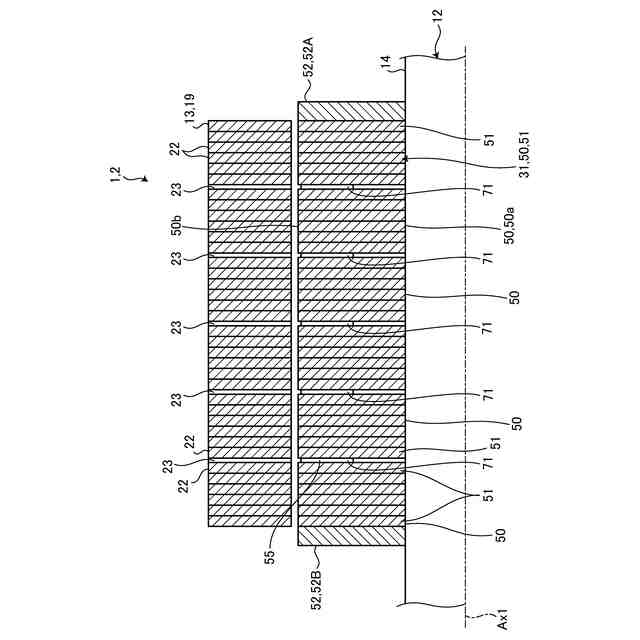

図２は、実施形態の回転電機における回転電機本体の例示的な断面図である。

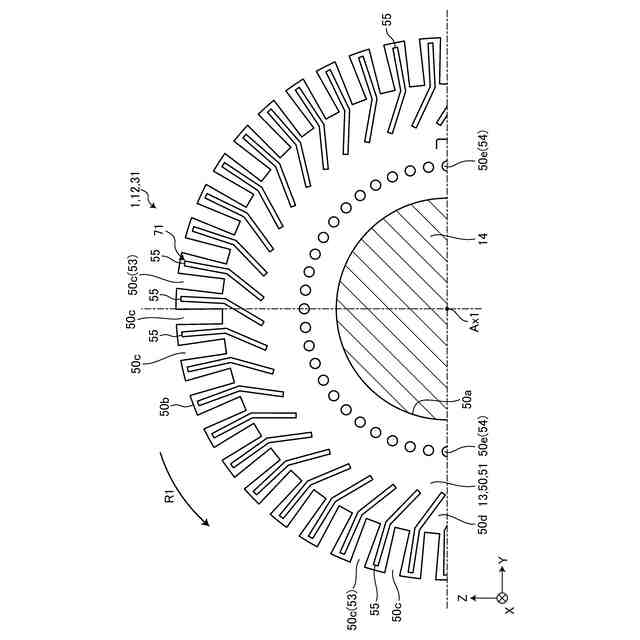

図３は、実施形態の回転電機本体の回転子鉄心の一部の例示的な正面図である。

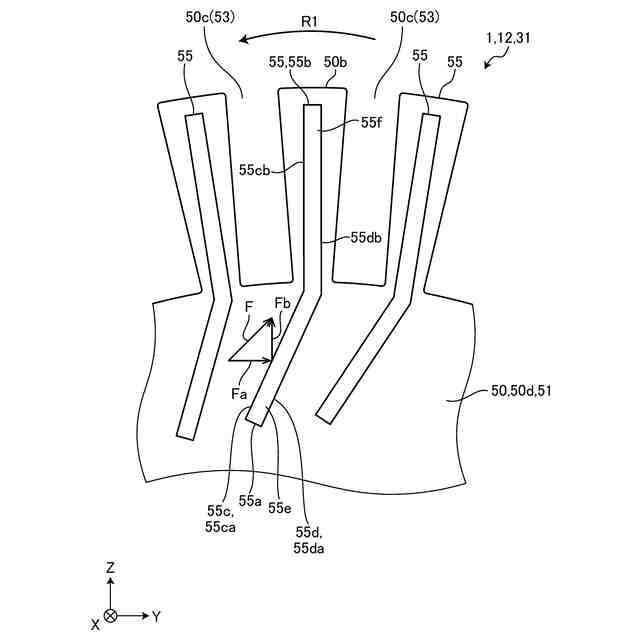

図４は、実施形態の回転子鉄心の一部の例示的な正面図である。

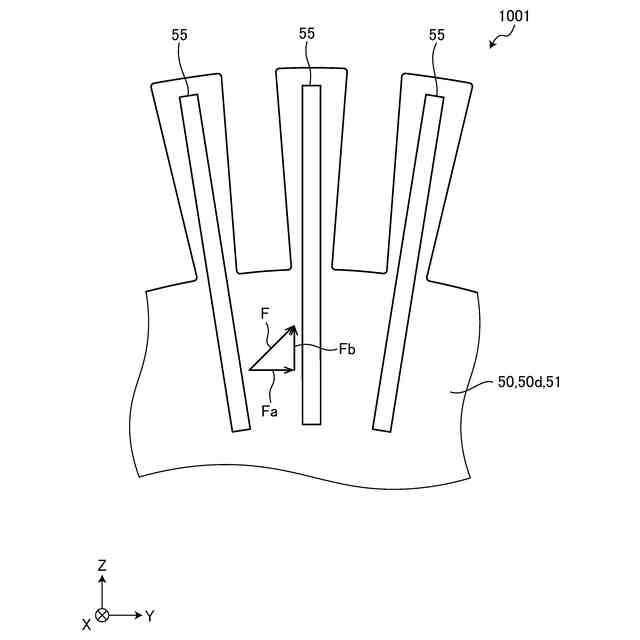

図５は、比較例の回転電機の一部の例示的な正面図である。

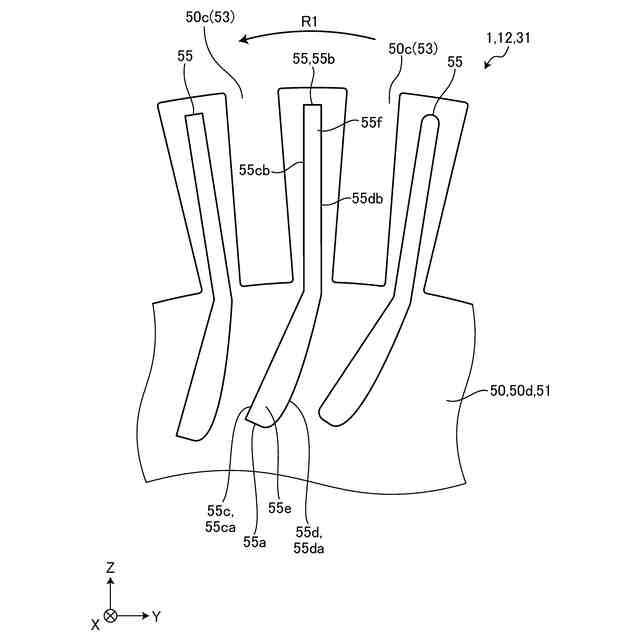

図６は、実施形態の変形例の回転電機の回転子鉄心の一部の例示的な正面図である。
【発明を実施するための形態】
【０００９】
以下、本発明の例示的な実施形態が開示される。以下に示される実施形態の構成、ならびに当該構成によってもたらされる作用および効果は、一例である。本発明は、以下の実施形態に開示される構成以外によっても実現可能である。また、本発明によれば、構成によって得られる種々の効果のうち少なくとも一つを得ることが可能である。
【００１０】
また、図面は模式的なものであり、各要素の寸法の関係、各要素の比率等は、現実と異なる場合がある。また、図面の相互間においても、互いの寸法の関係や比率が異なる部分が含まれている場合がある。また、本明細書では、序数は、部品や、部材、部位、位置、方向等を区別するためだけに用いられており、順番や優先度を示すものではない。
（【００１１】以降は省略されています）
