公開番号2025144226
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043901
出願日2024-03-19
発明の名称医療機器用カート
出願人富士フイルム株式会社
代理人弁理士法人太陽国際特許事務所
主分類A61B 8/00 20060101AFI20250925BHJP(医学または獣医学;衛生学)
要約【課題】重量バランスを確保しやすく、かつ、ユーザの作業性を向上させることが可能な医療機器用カートを提供する。

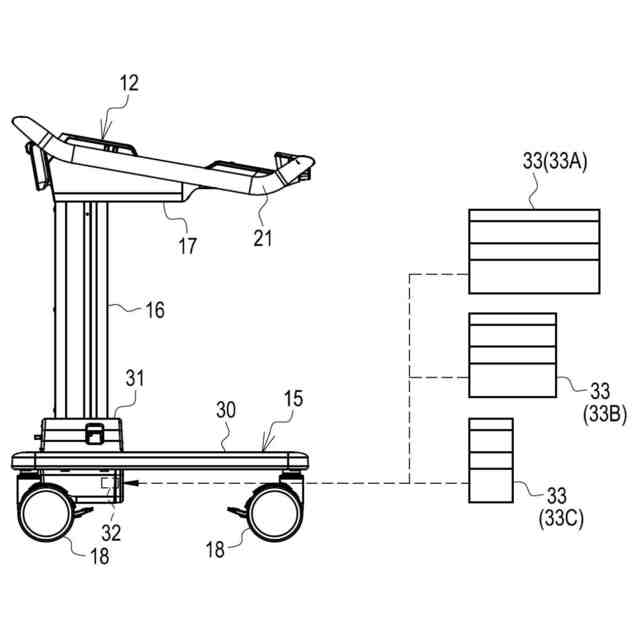

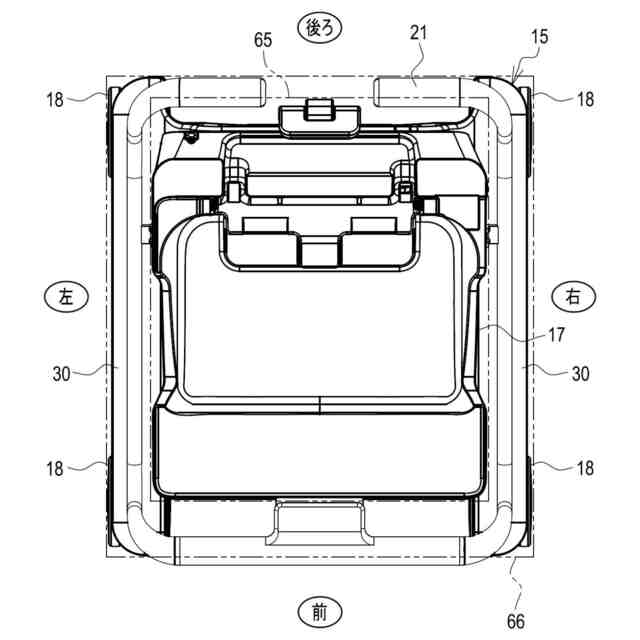

【解決手段】カートは、脚車部と、支柱と、搭載部と、コネクタとを備える。脚車部は、前後左右に設けられた計4輪の脚車を有する。支柱は、脚車部に下端が取り付けられ、上方に延びる。支柱は、脚車部の前後方向の中心よりも後方側に配置されている。搭載部は、支柱の上端に取り付けられ、超音波診断装置が搭載される。コネクタには、超音波診断装置に電力を供給するバッテリーユニットであり、支柱の前方に配置されるバッテリーユニットが接続される。
【選択図】図3
特許請求の範囲【請求項１】
前後左右に設けられた複数の脚車を有する脚車部と、
前記脚車部に下端が取り付けられ、上方に延びる支柱であり、前記脚車部の前後方向の中心よりも後方側に配置された支柱と、
前記支柱の上端に取り付けられ、医療機器が搭載される搭載部と、
前記医療機器に電力を供給するバッテリーユニットであり、前記支柱の前方に配置されるバッテリーユニットが接続されるコネクタと、
を備える医療機器用カート。
続きを表示（約 910 文字）【請求項２】

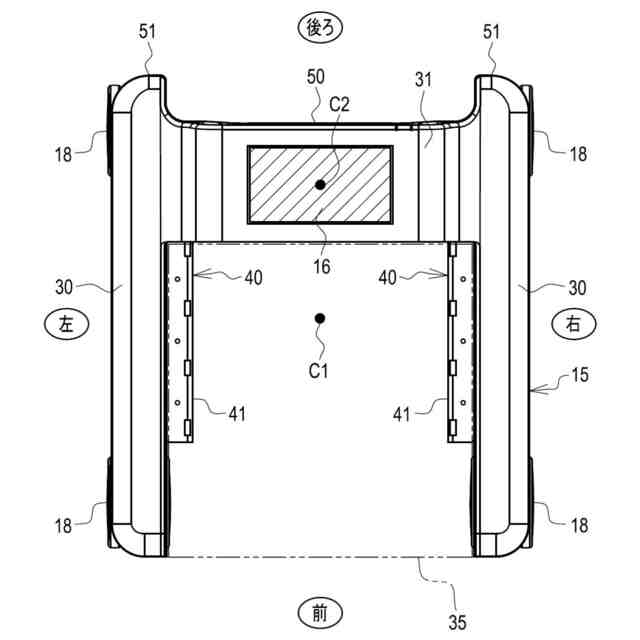

前記脚車部は、前後の前記脚車が取り付けられ、前後方向に延びる２本の側梁を有し、
前記コネクタに前記バッテリーユニットが接続された状態において、前記バッテリーユニットは２本の前記側梁の間に配置される請求項１に記載の医療機器用カート。
【請求項３】
前記側梁には、前記バッテリーユニットを着脱可能に保持する保持機構が設けられている請求項２に記載の医療機器用カート。
【請求項４】

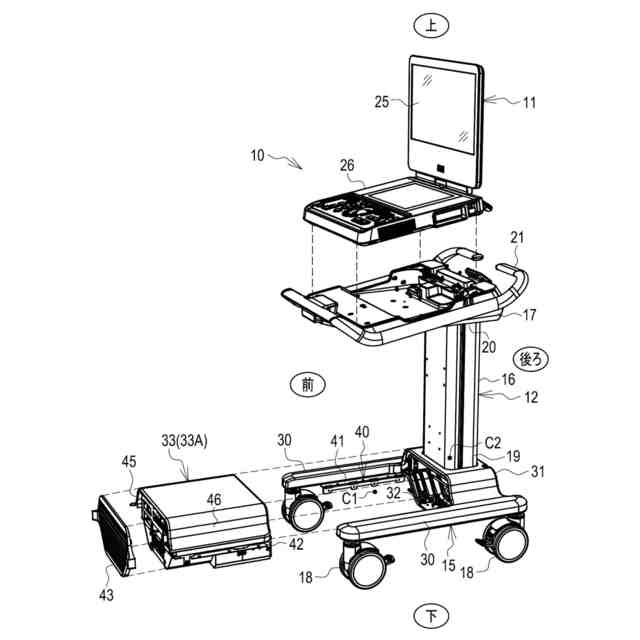

前記保持機構は、前方からスライドされる前記バッテリーユニットを前記コネクタに向けてガイドするガイドレールを含む請求項３に記載の医療機器用カート。
【請求項５】
前記コネクタに前記バッテリーユニットが接続された状態において、前記バッテリーユニットの外周面と、前記バッテリーユニットの外周面が接する前記側梁の外周面とは、１つの滑らかな面を形成する請求項２に記載の医療機器用カート。
【請求項６】
前記脚車部は、さらに、２本の前記側梁を繋ぐ台座を有し、
前記台座は、前記脚車部の前後方向の中心よりも後方側に配置されており、
前記台座に前記支柱の下端が取り付けられる請求項２に記載の医療機器用カート。
【請求項７】
前記コネクタは前記台座に設けられており、
前記コネクタに前記バッテリーユニットが接続された状態において、前記バッテリーユニットは、２本の前記側梁および前記台座の間に配置される請求項６に記載の医療機器用カート。
【請求項８】
前記台座の後端部は、前記側梁の後端部よりも前方に位置する請求項６に記載の医療機器用カート。
【請求項９】

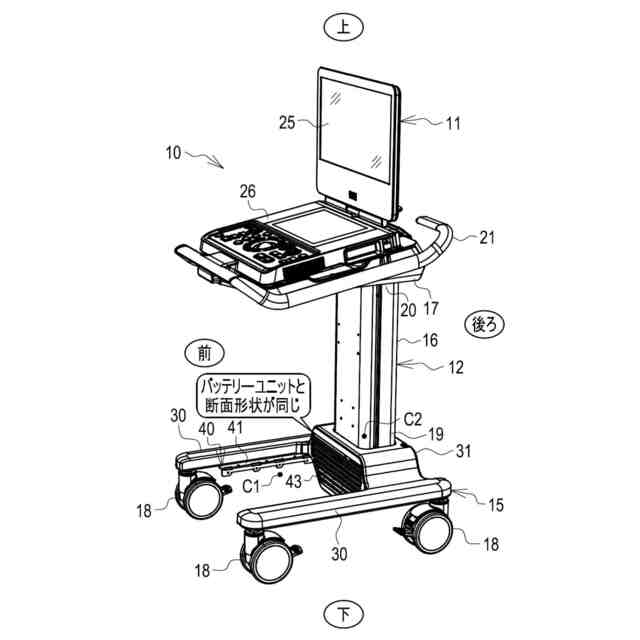

前記バッテリーユニットと前記台座の前後方向に直交する断面形状は同じである請求項６に記載の医療機器用カート。
【請求項１０】

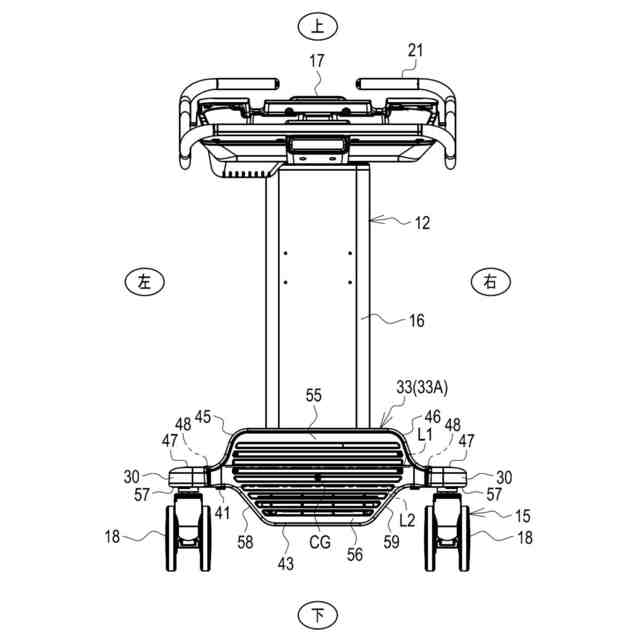

前記コネクタに前記バッテリーユニットが接続された状態において、前方から見た場合、前記バッテリーユニットは前記側梁の上下に張り出している請求項２に記載の医療機器用カート。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示の技術は、医療機器用カートに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
医療現場において、医療機器が搭載された医療機器用カートが用いられている。医療機器用カートは、複数の患者間を移動して診療を行う回診時等に重宝される。医療機器用カートは、例えば前後左右に計４輪の脚車を有する脚車部と、脚車部に下端が取り付けられ、上方に延びる支柱と、支柱の上端に取り付けられ、医療機器が搭載される搭載部とで構成される。また、カートには、医療機器に電力を供給するバッテリーユニットが取り付けられる。
【０００３】
特許文献１および特許文献２には、脚車部の前後左右方向のほぼ中心に支柱の下端が取り付けられた医療機器用カートが記載されている。特許文献１に記載の医療機器用カートは、医療機器としての超音波診断装置の本体部にバッテリーが取り付けられている。そして、本体部は支柱の後方側であって、脚車部の台座上に配置されている。
【０００４】
特許文献２に記載の医療機器用カートは、バッテリーからの直流電力を商用電源用の交流電力に変換する電力変換部、交流電力を医療機器に供給するコンセント等を有するバッテリーボックス本体部にバッテリーが取り付けられている。そして、バッテリーボックス本体部は支柱の後方側であって、脚車部の台座上に配置されている（特許文献２の第３実施形態参照）。
【先行技術文献】
【特許文献】
【０００５】
特開２０２３－０７０３８０号公報
特開２０１７－０８６３２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】

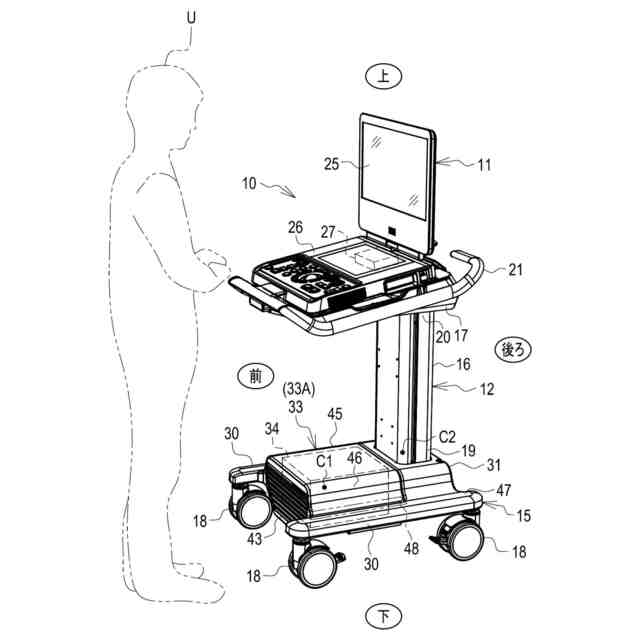

搭載部には、ある程度の重量（例えば数ｋｇ）の医療機器が搭載される。このため、重量バランスを考えると、特許文献１および特許文献２に記載されているように、支柱の取り付け位置は脚車部の前後左右方向のほぼ中心であるほうがよい。しかしながら、脚車部の前後左右方向のほぼ中心に支柱があると、ユーザの脚が支柱にあたって作業がしにくい。そこで、重量バランスを確保しやすく、かつ、ユーザの作業性を向上させることが可能な構成が望まれていた。
【０００７】
本開示の技術に係る１つの実施形態は、重量バランスを確保しやすく、かつ、ユーザの作業性を向上させることが可能な医療機器用カートを提供する。
【課題を解決するための手段】
【０００８】
本開示の医療機器用カートは、前後左右に設けられた複数の脚車を有する脚車部と、脚車部に下端が取り付けられ、上方に延びる支柱であり、脚車部の前後方向の中心よりも後方側に配置された支柱と、支柱の上端に取り付けられ、医療機器が搭載される搭載部と、医療機器に電力を供給するバッテリーユニットであり、支柱の前方に配置されるバッテリーユニットが接続されるコネクタと、を備える。
【０００９】
脚車部は、前後の脚車が取り付けられ、前後方向に延びる２本の側梁を有し、コネクタにバッテリーユニットが接続された状態において、バッテリーユニットは２本の側梁の間に配置されることが好ましい。
【００１０】
側梁には、バッテリーユニットを着脱可能に保持する保持機構が設けられていることが好ましい。
（【００１１】以降は省略されています）
