公開番号2025145369
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045509
出願日2024-03-21
発明の名称ヘッドユニット及び液体吐出装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人,個人
主分類B41J 2/01 20060101AFI20250926BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】持ち上げや押し引きをしやすいヘッドユニットを提供すること。
【解決手段】コネクターと、駆動基板と、ファンと、チューブ接続部と、液体吐出ヘッドと、前記駆動基板及び前記ファンを収容し、第1通気口及び第2通気口が設けられた筐体と、第1把持部と、第2把持部と、を有し、前記コネクター及び前記第1通気口は、前記筐体の第1面に設けられ、前記チューブ接続部は、前記筐体の第2面に設けられ、前記第2把持部は、前記筐体の第2面に設けられ、前記液体吐出ヘッドは、前記筐体の第3面に設けられ、前記第1把持部は、前記筐体の第4面に設けられ、前記第2通気口は、前記第2面の法線方向から見たときに視認可能な位置に設けられ、前記第2把持部と前記第4面との最短距離は、前記チューブ接続部と前記第4面との最短距離よりも短く、かつ、前記第2通気口と前記第4面との最短距離よりも短い、ヘッドユニット。
【選択図】図4
特許請求の範囲【請求項１】
媒体に対して液体を吐出するヘッドユニットであって、
電源電圧が伝搬するコネクターと、
前記電源電圧に基づいて、駆動信号を生成する駆動信号生成回路を含む駆動基板と、
第１通気口及び第２通気口の一方から気体を吸入して他方から排出させるファンと、
前記液体を供給するチューブと接続されるチューブ接続部と、
前記駆動信号が印加されることで前記液体を吐出させる圧電素子を含む液体吐出ヘッドと、
前記駆動基板及び前記ファンを収容し、前記第１通気口及び前記第２通気口が設けられた筐体と、
第１把持部と、
第２把持部と、
を有し、
前記第１把持部は、
第１支持部と、第２支持部と、前記第１支持部と前記第２支持部とを連結する第１連結部と、を有し、
前記第２把持部は、
第３支持部と、第４支持部と、前記第３支持部と前記第４支持部とを連結する第２連結部と、を有し、
前記筐体は、
第１面と、
前記第１面と反対の第２面と、
前記第１面及び前記第２面と交差する第３面と、
前記第３面と反対の第４面と、
を有し、
前記第３面の法線方向を第１方向とし、前記第２面の法線方向を第２方向とし、前記第１方向及び前記第２方向と直交する方向を第３方向としたとき、
前記コネクター及び前記第１通気口は、前記第１面に設けられ、
前記チューブ接続部は、前記第２面に設けられ、
前記第２把持部は、前記第２連結部が前記第３方向に沿うように前記第２面に設けられ、
前記液体吐出ヘッドは、前記第３面に設けられ、
前記第１把持部は、前記第１連結部が前記第２方向に沿うように前記第４面に設けられ、
前記第２通気口は、前記第２方向から前記第２面を見たときに視認可能な位置に設けられ、
前記第２把持部と前記第４面との最短距離は、前記チューブ接続部と前記第４面との最短距離よりも短く、かつ、前記第２通気口と前記第４面との最短距離よりも短い、
ことを特徴とするヘッドユニット。
続きを表示（約 1,600 文字）【請求項２】
媒体に対して液体を吐出するヘッドユニットであって、
電源電圧が伝搬するコネクターと、
前記電源電圧に基づいて、駆動信号を生成する駆動信号生成回路を含む駆動基板と、
第１通気口及び第２通気口の一方から気体を吸入して他方から排出させるファンと、
前記液体を供給するチューブと接続されるチューブ接続部と、
前記駆動信号が印加されることで前記液体を吐出させる圧電素子を含む液体吐出ヘッドと、
前記駆動基板及び前記ファンを収容し、前記第１通気口及び前記第２通気口が設けられた筐体と、
第１把持部と、
第２把持部と、
を有し、
前記第１把持部は、
第１支持部と、第２支持部と、前記第１支持部と前記第２支持部とを連結する第１連結部と、を有し、
前記第２把持部は、
第３支持部と、第４支持部と、前記第３支持部と前記第４支持部とを連結する第２連結部と、を有し、
前記筐体は、
第１面と、
前記第１面と反対の第２面と、
前記第１面及び前記第２面と交差する第３面と、
前記第３面と反対の第４面と、
を有し、
前記第３面の法線方向を第１方向とし、前記第２面の法線方向を第２方向とし、前記第１方向及び前記第２方向と直交する方向を第３方向としたとき、
前記チューブ接続部及び前記第１通気口は、前記第１面に設けられ、
前記コネクターは、前記第２面に設けられ、
前記第２把持部は、前記第２連結部が前記第３方向に沿うように前記第２面に設けられ、
前記液体吐出ヘッドは、前記第３面に設けられ、
前記第１把持部は、前記第１連結部が前記第２方向に沿うように前記第４面に設けられ、
前記第２通気口は、前記第２方向から前記第２面を見たときに視認可能な位置に設けられ、
前記第２把持部と前記第４面との最短距離は、前記コネクターと前記第４面との最短距離よりも短く、かつ、前記第２通気口と前記第４面との最短距離よりも短い、
ことを特徴とするヘッドユニット。
【請求項３】
前記筐体は、前記第２面及び前記第４面と交差する第５面と、
前記第５面と反対の第６面と、
を有し、
前記第１連結部は、前記第１面及び前記第２面から等距離にある第１仮想面と交差し、
前記第２連結部は、前記第５面及び前記第６面から等距離にある第２仮想面と交差する、
ことを特徴とする請求項１又は２に記載のヘッドユニット。
【請求項４】
前記第１方向から見たとき、前記第１把持部と前記第２把持部とは重ならない、
ことを特徴とする請求項１又は２に記載のヘッドユニット。
【請求項５】
前記第２方向から見たとき、前記第１把持部と前記第２把持部とは重ならない、
ことを特徴とする請求項１又は２に記載のヘッドユニット。
【請求項６】
前記第２連結部の長さは、５ｃｍ以上である、
ことを特徴とする請求項１又は２に記載のヘッドユニット。
【請求項７】
重量が５ｋｇ以上である、
ことを特徴とする請求項１又は２に記載のヘッドユニット。
【請求項８】
前記筐体は、金属製である、
ことを特徴とする請求項１又は２に記載のヘッドユニット。
【請求項９】
前記第１把持部及び前記第２把持部は、金属製である、
ことを特徴とする請求項１又は２に記載のヘッドユニット。
【請求項１０】
前記第１把持部及び前記第２把持部は、それぞれ径がＭ４以上のねじによって前記筐体に取り付けられている、
ことを特徴とする請求項１又は２に記載のヘッドユニット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ヘッドユニット及び液体吐出装置に関する。
続きを表示（約 3,600 文字）【背景技術】
【０００２】
産業用プリンターなどの大型のプリンターでは、印刷ヘッドを搭載したヘッドユニットの交換性を考慮する必要がある。特許文献１には、ヘッドユニットをスライドレールに係合し、キャリッジに対してスライド式で着脱可能な印刷装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１８４５９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、ヘッドユニットに不具合が生じた場合にプリンターの使用者がヘッドユニットの交換作業を行うことを想定した場合、重量の大きいヘッドユニットを持ち上げて押し引きしやすいことが重要であり、さらなる改善の余地があった。
【課題を解決するための手段】
【０００５】
本発明に係るヘッドユニットの一態様は、
媒体に対して液体を吐出するヘッドユニットであって、
電源電圧が伝搬するコネクターと、
前記電源電圧に基づいて、駆動信号を生成する駆動信号生成回路を含む駆動基板と、
第１通気口及び第２通気口の一方から気体を吸入して他方から排出させるファンと、
前記液体を供給するチューブと接続されるチューブ接続部と、
前記駆動信号が印加されることで前記液体を吐出させる圧電素子を含む液体吐出ヘッドと、
前記駆動基板及び前記ファンを収容し、前記第１通気口及び前記第２通気口が設けられた筐体と、
第１把持部と、
第２把持部と、
を有し、
前記第１把持部は、
第１支持部と、第２支持部と、前記第１支持部と前記第２支持部とを連結する第１連結部と、を有し、
前記第２把持部は、
第３支持部と、第４支持部と、前記第３支持部と前記第４支持部とを連結する第２連結部と、を有し、
前記筐体は、
第１面と、
前記第１面と反対の第２面と、
前記第１面及び前記第２面と交差する第３面と、
前記第３面と反対の第４面と、
を有し、
前記第３面の法線方向を第１方向とし、前記第２面の法線方向を第２方向とし、前記第１方向及び前記第２方向と直交する方向を第３方向としたとき、
前記コネクター及び前記第１通気口は、前記第１面に設けられ、
前記チューブ接続部は、前記第２面に設けられ、
前記第２把持部は、前記第２連結部が前記第３方向に沿うように前記第２面に設けられ、
前記液体吐出ヘッドは、前記第３面に設けられ、
前記第１把持部は、前記第１連結部が前記第２方向に沿うように前記第４面に設けられ、
前記第２通気口は、前記第２方向から前記第２面を見たときに視認可能な位置に設けられ、
前記第２把持部と前記第４面との最短距離は、前記チューブ接続部と前記第４面との最短距離よりも短く、かつ、前記第２通気口と前記第４面との最短距離よりも短い。
【０００６】
本発明に係るヘッドユニットの他の一態様は、
媒体に対して液体を吐出するヘッドユニットであって、
電源電圧が伝搬するコネクターと、
前記電源電圧に基づいて、駆動信号を生成する駆動信号生成回路を含む駆動基板と、
第１通気口及び第２通気口の一方から気体を吸入して他方から排出させるファンと、
前記液体を供給するチューブと接続されるチューブ接続部と、
前記駆動信号が印加されることで前記液体を吐出させる圧電素子を含む液体吐出ヘッドと、
前記駆動基板及び前記ファンを収容し、前記第１通気口及び前記第２通気口が設けられた筐体と、
第１把持部と、
第２把持部と、
を有し、
前記第１把持部は、
第１支持部と、第２支持部と、前記第１支持部と前記第２支持部とを連結する第１連結部と、を有し、
前記第２把持部は、
第３支持部と、第４支持部と、前記第３支持部と前記第４支持部とを連結する第２連結部と、を有し、
前記筐体は、
第１面と、
前記第１面と反対の第２面と、
前記第１面及び前記第２面と交差する第３面と、
前記第３面と反対の第４面と、
を有し、
前記第３面の法線方向を第１方向とし、前記第２面の法線方向を第２方向とし、前記第１方向及び前記第２方向と直交する方向を第３方向としたとき、
前記チューブ接続部及び前記第１通気口は、前記第１面に設けられ、
前記コネクターは、前記第２面に設けられ、
前記第２把持部は、前記第２連結部が前記第３方向に沿うように前記第２面に設けられ、
前記液体吐出ヘッドは、前記第３面に設けられ、
前記第１把持部は、前記第１連結部が前記第２方向に沿うように前記第４面に設けられ、
前記第２通気口は、前記第２方向から前記第２面を見たときに視認可能な位置に設けられ、
前記第２把持部と前記第４面との最短距離は、前記コネクターと前記第４面との最短距離よりも短く、かつ、前記第２通気口と前記第４面との最短距離よりも短い。
【０００７】
本発明に係る液体吐出装置の一態様は、
前記ヘッドユニットを備える。
【図面の簡単な説明】
【０００８】

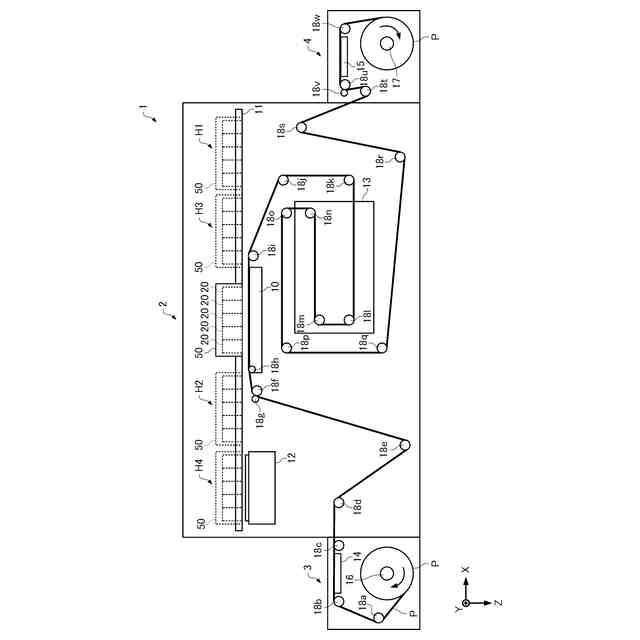

液体吐出装置の概略構成を示す図である。

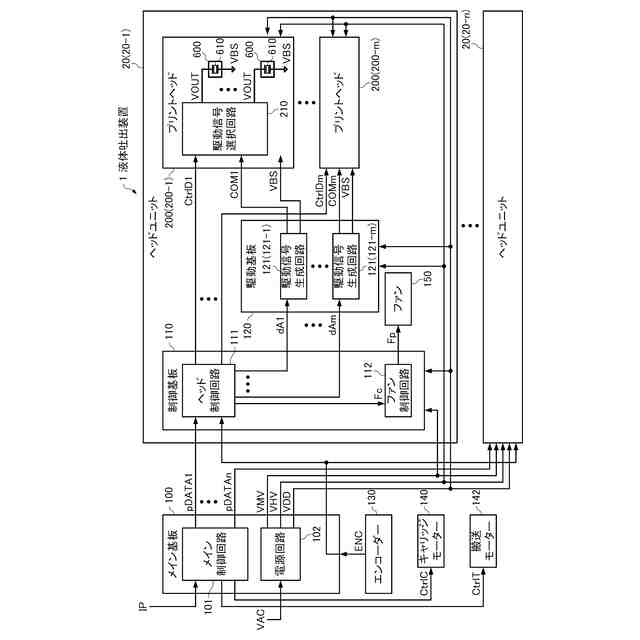

液体吐出装置の機能構成の一例を示す図である。
吐出部の概略構成を説明するための図である。

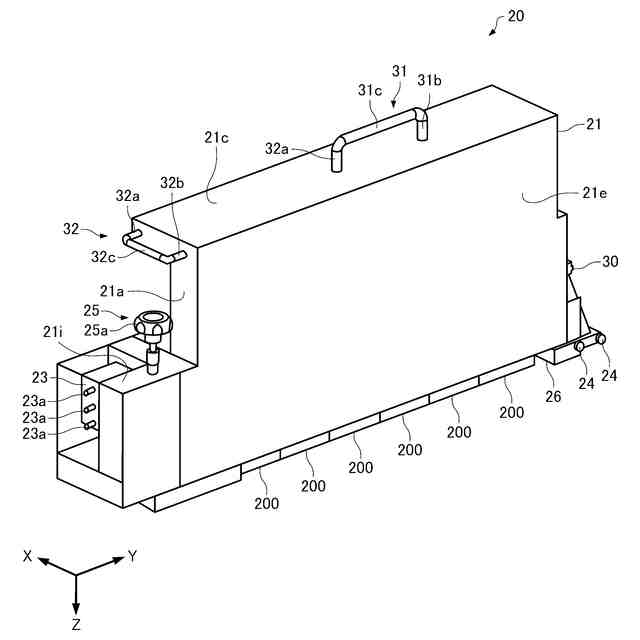

ヘッドユニットの斜視図である。

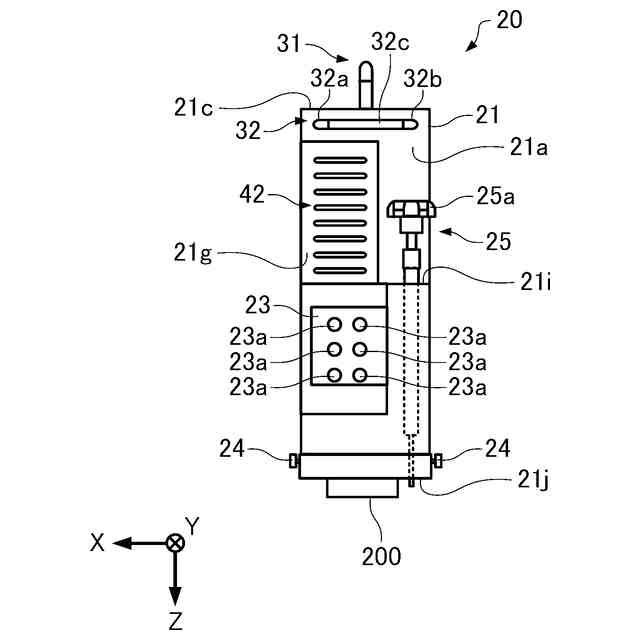

ヘッドユニットを－Ｙ側から見た外観図である。

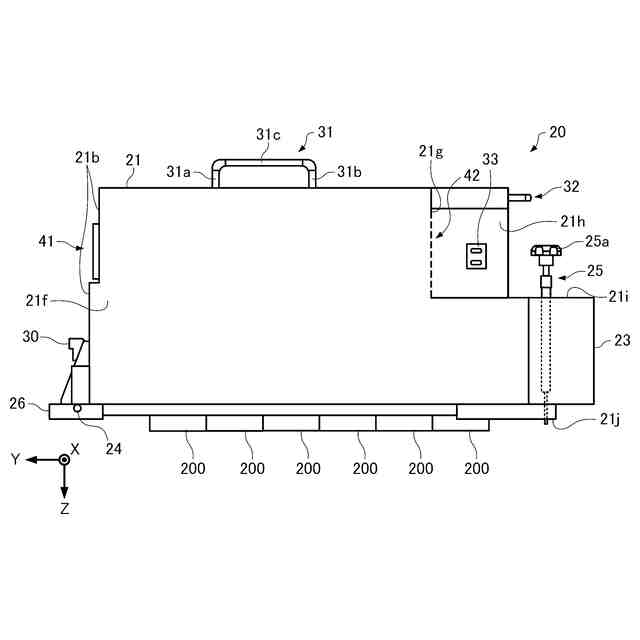

ヘッドユニットを＋Ｙ側から見た外観図である。
ヘッドユニットを－Ｘ側から見た外観図である。
ヘッドユニットを＋Ｘ側から見た外観図である。

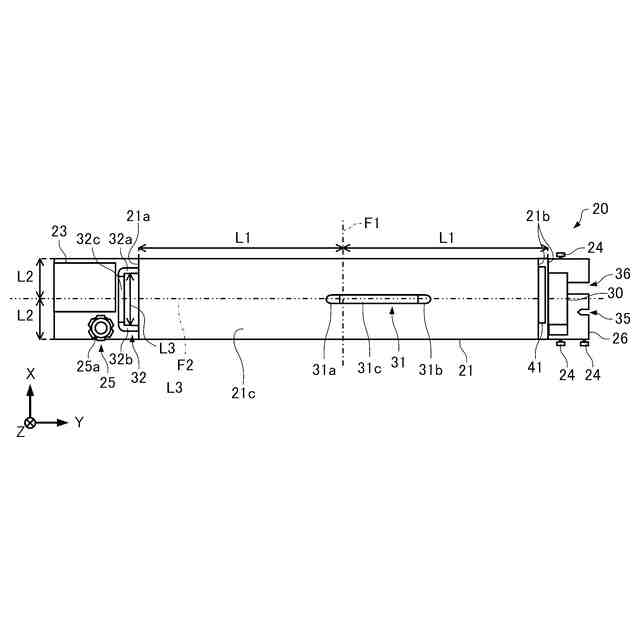

ヘッドユニットを－Ｚ側から見た外観図である。
ヘッドユニットを＋Ｚ側から見た外観図である。
－Ｘ側から見たヘッドユニットの内部構造を示す図である。
キャリッジを－Ｙ側から見た外観図である。
キャリッジを－Ｘ側から見た外観図である。
キャリッジを－Ｚ側から見た外観図である。
コネクターを－Ｚ側から見た外観図である。
コネクターを－Ｘ側から見た外観図である。
コネクターを－Ｙ側から見た外観図である。
コネクターを－Ｚ側から見た断面図である。
ヘッドユニットが積載されたキャリッジを－Ｙ側から見た外観図である。
ヘッドユニットが積載されたキャリッジを－Ｘ側から見た外観図である。
ヘッドユニット接続方法の手順の一例を示すフローチャート図である。
図２１の工程Ｓ１の状態を示す図である。
図２１の工程Ｓ２の状態を示す図である。
図２１の工程Ｓ３の状態を示す図である。
図２１の工程Ｓ４の状態を示す図である。
図２１の工程Ｓ５の状態を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明の好適な実施形態について図面を用いて説明する。用いる図面は説明の便宜上のものである。なお、以下に説明する実施形態は、特許請求の範囲に記載された本発明の内容を不当に限定するものではない。また、以下で説明される構成の全てが本発明の必須構成要件であるとは限らない。
【００１０】
１．液体吐出装置の概要
以下では、本発明に係る液体吐出装置の一例として、液体の一例としてのインクを吐出する複数のヘッドユニットが搭載されたキャリッジが一方向に移動し、当該複数のヘッドユニットが、静止している媒体に対してインクを吐出することで、媒体に対して画像を形成するインクジェットプリンターを例示して説明を行う。ただし、本実施形態の液体吐出装置は、これに限られず、例えば、１又は複数のヘッドユニットが搭載されたキャリッジが往復動し、当該１又は複数のヘッドユニットが、搬送される媒体に対してインクを吐出することで、媒体に対して画像を形成する、いわゆるシリアル印刷方式のインクジェットプリンターであってもよい。あるいは、本実施形態の液体吐出装置は、媒体の幅以上に並んで設けられた複数のヘッドユニットが、搬送される媒体に対してインクを吐出することで、媒体に対して画像を形成する、いわゆるライン印刷方式のインクジェットプリンターであってもよい。
（【００１１】以降は省略されています）
