公開番号2025147453
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024047707
出願日2024-03-25
発明の名称印刷装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B41J 29/46 20060101AFI20250930BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】使用環境による影響を低減できる印刷装置を提供すること。
【解決手段】媒体を搬送する搬送部と、前記媒体に液体を吐出する吐出部と、液体が吐出された前記媒体を乾燥する乾燥部で生じた硫黄ガスを含む燃焼ガスを検出する検出部と、前記検出部の検出結果に応じて前記硫黄ガスの濃度を判定する判定部と、前記判定部の判定結果を報知する報知部と、を備える、印刷装置。
【選択図】図8
特許請求の範囲【請求項１】
媒体を搬送する搬送部と、
前記媒体に液体を吐出する吐出部と、
液体が吐出された前記媒体を乾燥する乾燥部で生じた硫黄ガスを含む燃焼ガスを検出する検出部と、
前記検出部の検出結果に応じて前記硫黄ガスの濃度を判定する判定部と、
前記判定部の判定結果を報知する報知部と、
を備える、
ことを特徴とする印刷装置。
続きを表示（約 470 文字）【請求項２】
前記吐出部からの液体の吐出を制御する制御部と、
前記制御部を冷却する冷却ファンと、
を備え、
前記冷却ファンの回転軸に沿って、前記検出部は、少なくとも一部が前記冷却ファンと重なるように位置し、
前記回転軸に沿って、前記制御部は、少なくとも一部が前記冷却ファンの少なくとも一部と重なるように位置する、
ことを特徴とする請求項１に記載の印刷装置。
【請求項３】
前記吐出部からの液体の吐出を制御する制御部と、
前記検出部、前記制御部を収容する基板ボックスと、
前記基板ボックスの内部に気流を生じさせる冷却ファンと、
を備える、
ことを特徴とする請求項１に記載の印刷装置。
【請求項４】
前記検出部の検出結果に応じて前記硫黄ガスの濃度を記憶する記憶回路を備える、
ことを特徴とする請求項１に記載の印刷装置。
【請求項５】
捺染印刷装置である、
ことを特著とする請求項１に記載の印刷装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、印刷装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
インクを吐出することで布帛に画像を形成する所謂捺染印刷処理では、印刷装置が布帛にインクを吐出することで布帛に画像を形成する印刷工程と、印刷工程の後、ボイラー等の乾燥機を用いて画像が形成された布帛を乾燥させる乾燥工程と、を有することで、画像を布帛に定着させるとともに、布帛に定着される画像の発色性を高めている。
【０００３】
例えば、特許文献１には、布帛等の媒体にインクを吐出することで布帛に画像を形成する捺染印刷を行う印刷装置が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－１１９４９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載の印刷装置では、印刷装置が使用される使用環境の影響について何らの記載もなく、使用環境による影響を低減できる印刷装置を提供するとの観点において、改善の余地があった。
【課題を解決するための手段】
【０００６】
本発明に係る印刷装置の一態様は、
媒体を搬送する搬送部と、
前記媒体に液体を吐出する吐出部と、
液体が吐出された前記媒体を乾燥する乾燥部で生じた硫黄ガスを含む燃焼ガスを検出する検出部と、
前記検出部の検出結果に応じて前記硫黄ガスの濃度を判定する判定部と、
前記判定部の判定結果を報知する報知部と、
を備える。
【図面の簡単な説明】
【０００７】
印刷装置の外観構成の一例を示す図である。
印刷装置を側面から見た場合の内部構成の一例を示す図である。

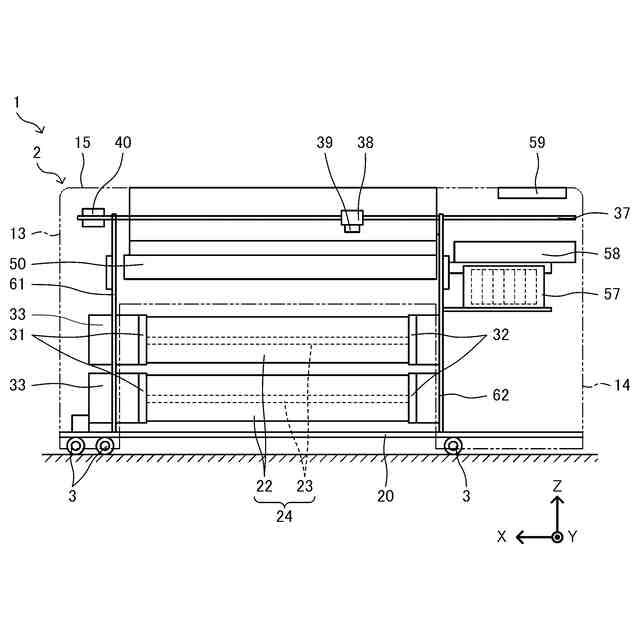

印刷装置を正面から見た場合の内部構成の一例を示す図である。

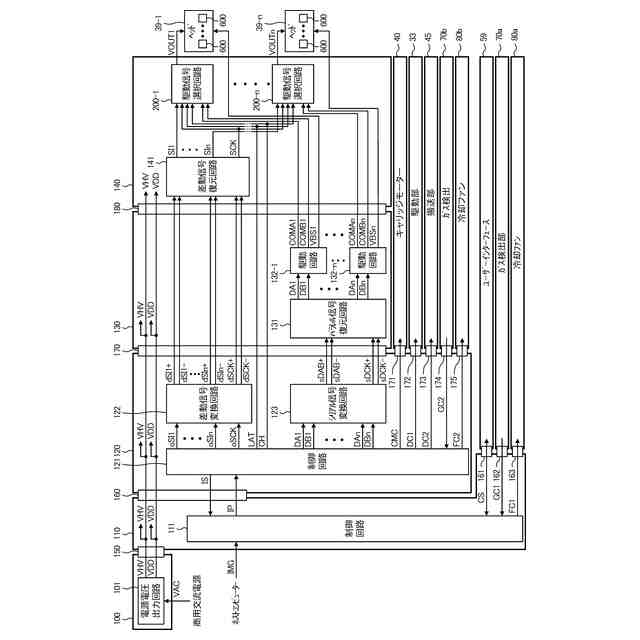

印刷装置の機能構成を示す図である。
１個の吐出部の構成を示す図である。

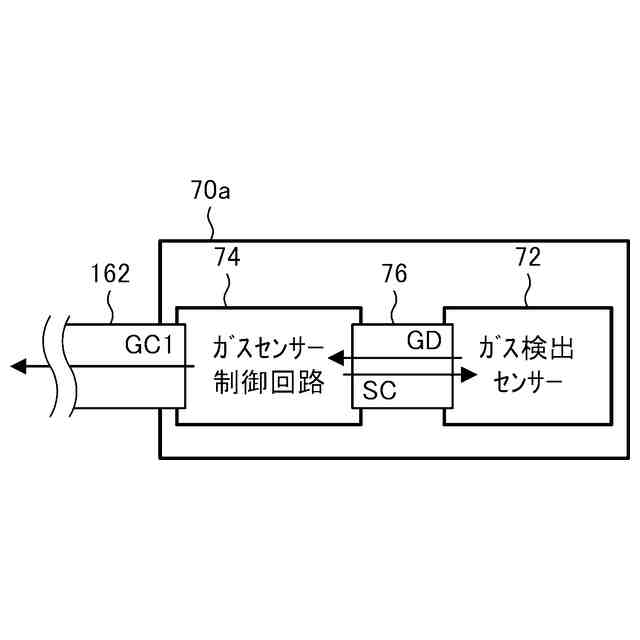

ガス検出部の機能構成の一例を示す図である。

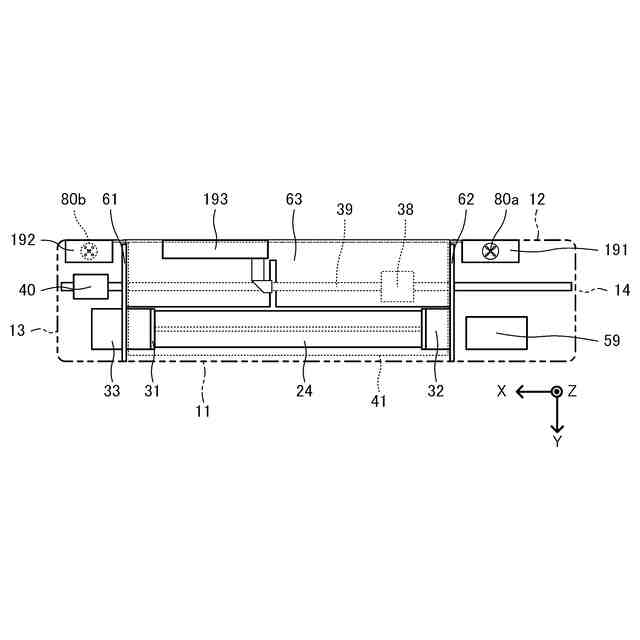

印刷装置を＋Ｚ側から見た場合の各構成の配置を説明するための図である。

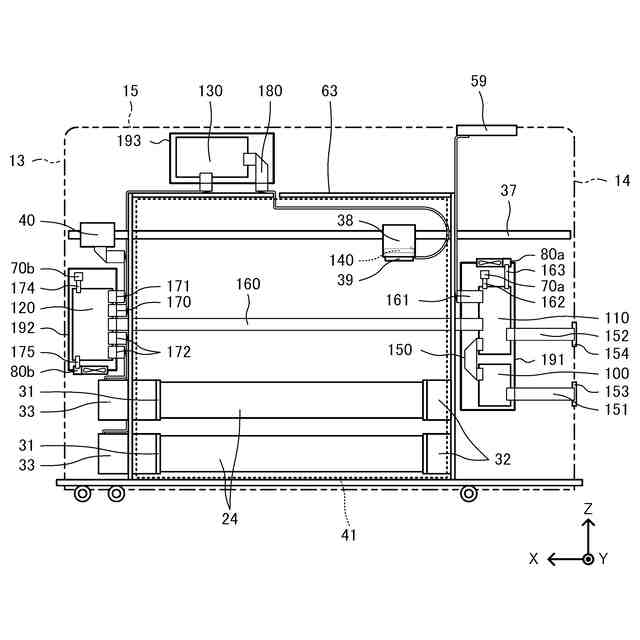

印刷装置を＋Ｙ側から見た場合の各構成の配置を説明するための図である。
捺染印刷を行う捺染印刷システムの概要を説明するための図である。
【発明を実施するための形態】
【０００８】
以下、本発明の好適な実施形態について図面を用いて説明する。用いる図面は説明の便宜上のものである。なお、以下に説明する実施形態は、特許請求の範囲に記載された本発明の内容を不当に限定するものではない。また、以下で説明される構成の全てが本発明の必須構成要件であるとは限らない。
【０００９】
１．液体吐出装置の構成
図１～図３を用いて、本実施形態における印刷装置１の外観構成について説明する。図１は、印刷装置１の外観構成の一例を示す図であり、図２は、印刷装置１を側面から見た場合の内部構成の一例を示す図であり、図３は、印刷装置１を正面から見た場合の内部構成の一例を示す図である。ここで、以下の説明では、本実施形態の印刷装置１は、布帛に液体の一例としてのインクを吐出することで当該布帛に画像を形成する捺染印刷装置を例示して説明を行う。また、以下の説明では、互いに直交するＸ軸、Ｙ軸、及びＺ軸を用いる。また、以下の説明では、図示するＸ軸に沿った矢印の起点側を－Ｘ側、先端側を＋Ｘ側と称し、図示するＹ軸に沿った矢印の起点側を－Ｙ側、先端側を＋Ｙ側と称し、図示するＺ軸に沿った矢印の起点側を－Ｚ側、先端側を＋Ｚ側と称する場合がある。
【００１０】
図１に示すように、印刷装置１は、本体２と複数の脚部３とを備える。本体２は、略直方体形状の筐体１０とベースフレーム２０とを有する。筐体１０は、前壁１１、後壁１２、第１側壁１３、第２側壁１４、及び上壁１５を含み、複数の脚部３によって支持されるベースフレーム２０に連結されている。ベースフレーム２０と上壁１５とは、Ｚ軸に沿ってベースフレーム２０が－Ｚ側、上壁１５が＋Ｚ側で向かい合うように位置している。第１側壁１３と第２側壁１４とは、Ｘ軸に沿って第１側壁１３が＋Ｘ側、第２側壁１４が－Ｘ側で向かい合うように位置している。前壁１１と後壁１２とは、Ｙ軸に沿って前壁１１が＋Ｙ側、後壁１２が－Ｙ軸で向かい合うように位置している。ここで、以下の説明において、ベースフレーム２０と上壁１５とが向かい合う方向を高さ方向と称し、第１側壁１３と第２側壁１４とが向かい合う方向を幅方向と称し、前壁１１と後壁１２とが向かい合う方向を前後方向と称する場合がある。
（【００１１】以降は省略されています）
