公開番号2025147454
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024047708
出願日2024-03-25
発明の名称印刷装置及び印刷方法
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B41J 2/01 20060101AFI20250930BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】液体の吐出による布帛への印刷に適した印刷技術の提供が求められている。
【解決手段】本開示に係る印刷装置1は、第1の方向の第1の糸と第1の方向と交差する第2の方向の第2の糸とを用いて織られた布帛である媒体90に液体を吐出することにより印刷を行う印刷装置であって、媒体90の液体が吐出される面において単位面積当たりに占める第1の糸と第2の糸のそれぞれの範囲の大きさを比較する比較部140と、画像データに基づく印刷を制御する印刷制御部110とを有し、印刷制御部110は、単位面積当たりに占める第1の糸の範囲が第2の糸の範囲よりも大きい場合、単位面積当たりに占める第1の糸の範囲が第2の糸の範囲よりも大きくない場合と比べて、第1の方向に並ぶ液体のドットの吐出量が減少するよう、画像データに基づく印刷を制御する。
【選択図】図6
特許請求の範囲【請求項１】
第１の方向の第１の糸と前記第１の方向と交差する第２の方向の第２の糸とを用いて織られた布帛である媒体に液体を吐出することにより印刷を行う印刷装置であって、
前記媒体の前記液体が吐出される面において単位面積当たりに占める前記第１の糸と前記第２の糸のそれぞれの範囲の大きさを比較する比較部と、
画像データに基づく印刷を制御する印刷制御部と
を有し、
前記印刷制御部は、前記単位面積当たりに占める前記第１の糸の範囲が前記第２の糸の範囲よりも大きい場合、前記単位面積当たりに占める前記第１の糸の範囲が前記第２の糸の範囲よりも大きくない場合と比べて、前記第１の方向に並ぶ前記液体のドットの吐出量が減少するよう、前記画像データに基づく印刷を制御する
印刷装置。
続きを表示（約 1,200 文字）【請求項２】
前記媒体の前記面を撮影した撮影画像を取得する撮影画像取得部をさらに有し、
前記比較部は、前記撮影画像に基づいて、前記単位面積当たりに占める前記第１の糸と前記第２の糸のそれぞれの範囲の大きさを比較する
請求項１に記載の印刷装置。
【請求項３】
前記媒体の織り方を特定するための情報についてのユーザーからの入力を受付ける入力受付部をさらに有し、
前記比較部は、前記情報に基づいて、前記単位面積当たりに占める前記第１の糸と前記第２の糸のそれぞれの範囲の大きさを比較する
請求項１又は２に記載の印刷装置。
【請求項４】
前記印刷制御部は、前記単位面積当たりに占める前記第１の糸の範囲が前記第２の糸の範囲よりも大きい場合、前記単位面積当たりに占める前記第１の糸の範囲が前記第２の糸の範囲よりも大きくない場合と比べて、前記第１の方向に並ぶドットの数を減らすよう、前記画像データに基づく印刷を制御する
請求項１に記載の印刷装置。
【請求項５】
前記印刷制御部は、前記媒体が化学繊維の媒体である場合、前記単位面積当たりに占める前記第１の糸の範囲が前記第２の糸の範囲よりも大きいときに行われる前記第１の方向に並ぶ前記液体のドットの吐出量の減少度合いを、前記媒体が化学繊維の媒体ではない場合に比べて大きくする
請求項１に記載の印刷装置。
【請求項６】
前記印刷制御部は、
前記単位面積当たりに占める前記第１の糸の範囲が前記第２の糸の範囲よりも大きい場合、テストパターンの画像データに基づいて、前記第１の方向に並ぶ前記液体のドットの吐出量が異なる複数の前記テストパターンを前記媒体に印刷するよう制御し、
前記媒体に前記テストパターン以外の他の画像を印刷する際に適用される前記第１の方向に並ぶ前記液体のドットの吐出量の減少度合いを、複数の前記テストパターンの印刷結果に応じて決定する
請求項１に記載の印刷装置。
【請求項７】
第１の方向の第１の糸と前記第１の方向と交差する第２の方向の第２の糸とを用いて織られた布帛である媒体に液体を吐出することにより印刷を行う印刷方法であって、
前記媒体の前記液体が吐出される面において単位面積当たりに占める前記第１の糸と前記第２の糸のそれぞれの範囲の大きさを比較し、
画像データに基づく印刷を制御し、
前記印刷の制御では、前記単位面積当たりに占める前記第１の糸の範囲が前記第２の糸の範囲よりも大きい場合、前記単位面積当たりに占める前記第１の糸の範囲が前記第２の糸の範囲よりも大きくない場合と比べて、前記第１の方向に並ぶ前記液体のドットの吐出量が減少するよう、前記画像データに基づく印刷を制御する
印刷方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、印刷装置及び印刷方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
インクを吐出することにより記録媒体へ画像を印刷する技術が知られている。これに関し、特許文献１は、紙へと吐出される液体のドットのサイズを制御することにより、滲みの発生を抑制する技術を開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１０７６８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、布帛へ画像を印刷することに対するニーズが高まっている。しかしながら、特許文献１では、紙への画像の印刷における滲みの発生を抑制することに着目した技術を開示するに過ぎない。このため、液体の吐出による布帛への印刷に適した印刷技術の提供が求められている。なお、特許文献１では、媒体の繊維方向を考慮した処理について言及しているものの、布帛には、経糸と緯糸が存在するため、媒体として布帛が用いられる場合、繊維方向がどちらの糸の方向を指すかが一義的には定まらない。このことからも、特許文献１は、布帛への画像の印刷を考慮していないと言える。
【課題を解決するための手段】
【０００５】
本開示に係る印刷装置は、第１の方向の第１の糸と前記第１の方向と交差する第２の方向の第２の糸とを用いて織られた布帛である媒体に液体を吐出することにより印刷を行う印刷装置であって、前記媒体の前記液体が吐出される面において単位面積当たりに占める前記第１の糸と前記第２の糸のそれぞれの範囲の大きさを比較する比較部と、画像データに基づく印刷を制御する印刷制御部とを有し、前記印刷制御部は、前記単位面積当たりに占める前記第１の糸の範囲が前記第２の糸の範囲よりも大きい場合、前記単位面積当たりに占める前記第１の糸の範囲が前記第２の糸の範囲よりも大きくない場合と比べて、前記第１の方向に並ぶ前記液体のドットの吐出量が減少するよう、前記画像データに基づく印刷を制御する。
【０００６】
本開示に係る印刷方法は、第１の方向の第１の糸と前記第１の方向と交差する第２の方向の第２の糸とを用いて織られた布帛である媒体に液体を吐出することにより印刷を行う印刷方法であって、前記媒体の前記液体が吐出される面において単位面積当たりに占める前記第１の糸と前記第２の糸のそれぞれの範囲の大きさを比較し、画像データに基づく印刷を制御し、前記印刷の制御では、前記単位面積当たりに占める前記第１の糸の範囲が前記第２の糸の範囲よりも大きい場合、前記単位面積当たりに占める前記第１の糸の範囲が前記第２の糸の範囲よりも大きくない場合と比べて、前記第１の方向に並ぶ前記液体のドットの吐出量が減少するよう、前記画像データに基づく印刷を制御する。
【図面の簡単な説明】
【０００７】

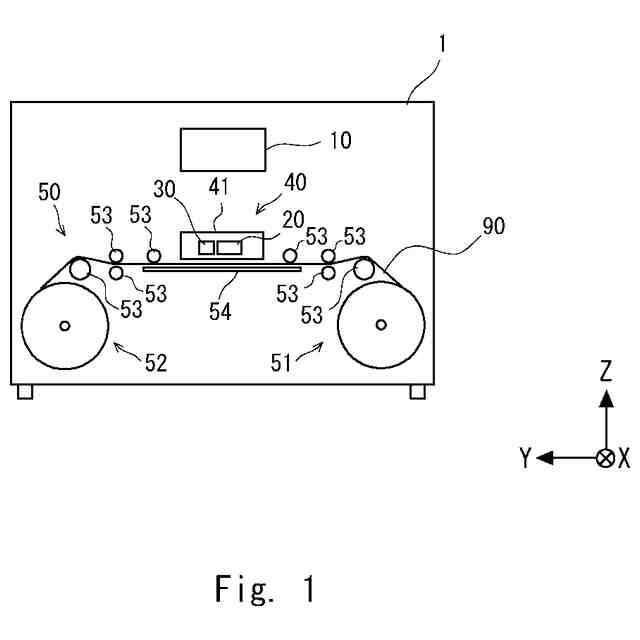

実施の形態にかかる印刷装置の構成例を示す模式図である。
実施の形態にかかる印刷装置のキャリッジの構成例を示す模式図である。

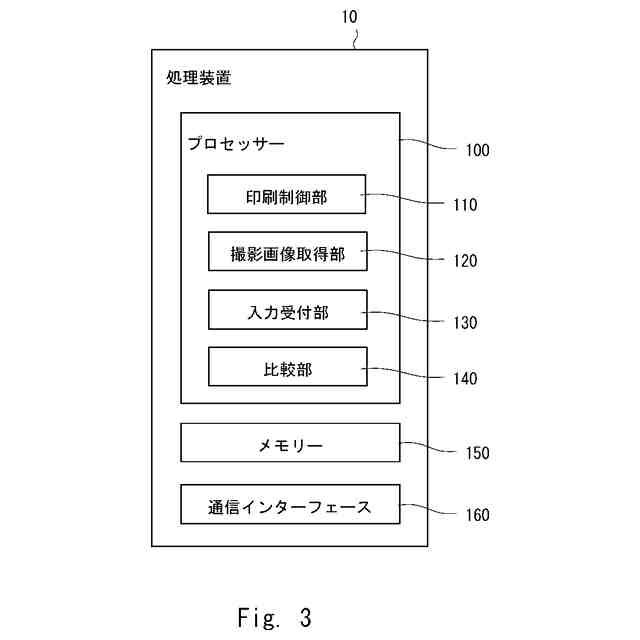

実施の形態にかかる印刷装置の構成例を示すブロック図である。

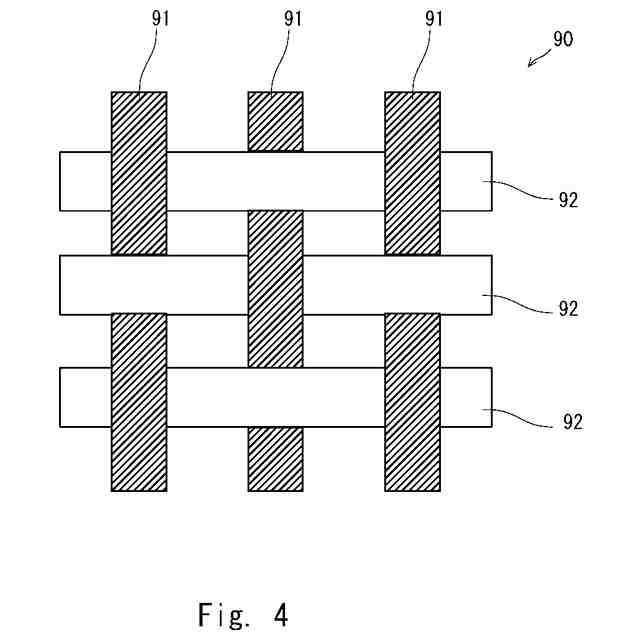

平織りの布帛の経糸と緯糸を示す模式図である。

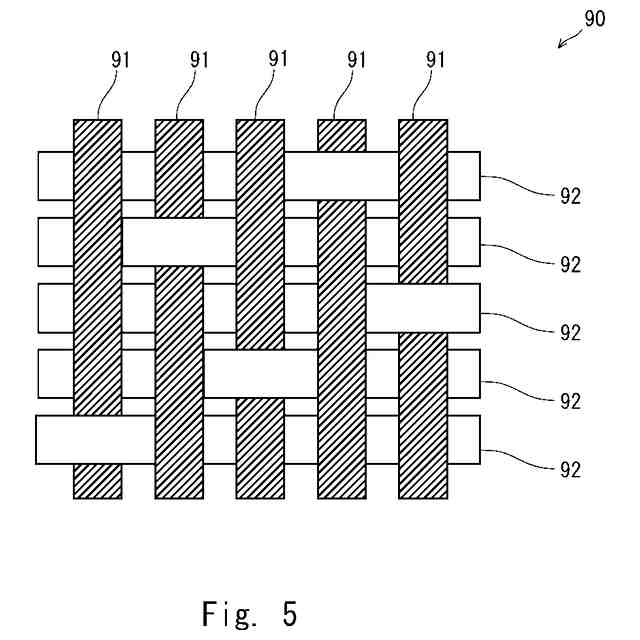

朱子織りの布帛の経糸と緯糸を示す模式図である。

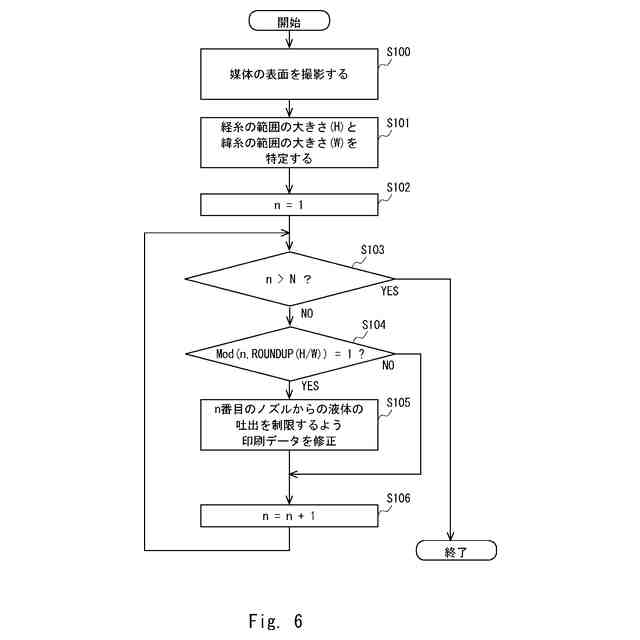

比較部の比較結果に応じた印刷制御についての処理の流れの一例を示すフローチャートである。

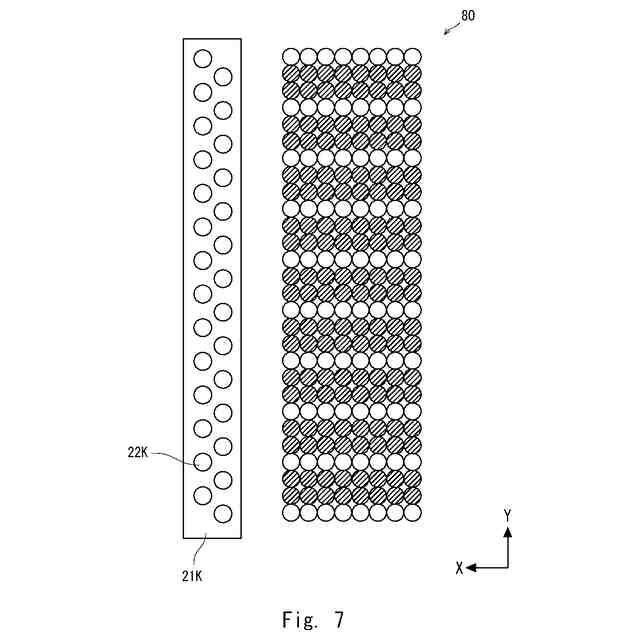

ノズルからの吐出が制限された場合の印刷例を示す模式図である。
【発明を実施するための形態】
【０００８】
以下、実施形態について、図面を参照しながら説明する。説明の明確化のため、以下の記載及び図面は、適宜、省略、及び簡略化がなされている。また、各図面において、同一の要素には同一の符号が付されており、必要に応じて重複説明は省略されている。
【０００９】
図１は、実施の形態にかかる印刷装置１の構成例を示す模式図である。また、図２は、印刷装置１のキャリッジ４１の構成例を示す模式図である。また、図３は、印刷装置１の構成を示すブロック図である。なお、図１及び図２に付記された座標においては、Ｚ軸方向が上下方向、＋Ｚ方向が上方向、Ｘ軸方向が前後方向、－Ｘ方向が前方向、Ｙ軸方向が左右方向、＋Ｙ方向が左方向、Ｘ－Ｙ平面が水平面としている。以下、図１から図３を適宜参照しつつ、印刷装置１について説明する。
【００１０】
印刷装置１は、媒体９０に画像を印刷するインクジェットプリンターである。図１に示した構成例では、印刷装置１は、ロール状に巻かれた状態でセットされる長尺状の媒体９０に画像を印刷する。本実施の形態では、媒体９０は、図の＋Ｙ方向に搬送される。このため、Ｙ軸方向（特に、＋Ｙ方向）は搬送方向と称されてもよい。また、後述するように、本実施の形態では、Ｘ軸方向に走査可能な印刷ヘッドユニット２０によって媒体９０に画像が印刷される。このため、Ｘ軸方向は走査方向と称されてもよい。印刷装置１は、媒体９０に印刷すべき画像の画像データから生成された印刷データに従って媒体９０への印刷を実行する。
（【００１１】以降は省略されています）
