公開番号2025147893
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024048388
出願日2024-03-25
発明の名称メタサーフェスシート及び窓構造
出願人積水化学工業株式会社
代理人弁理士法人三枝国際特許事務所
主分類H01Q 15/14 20060101AFI20250930BHJP(基本的電気素子)
要約【課題】金属層を加工することなくそのまま用いながらも、電磁波の透過性能又は遮断性能を高めることができるメタサーフェスシート及び窓構造を提供する。

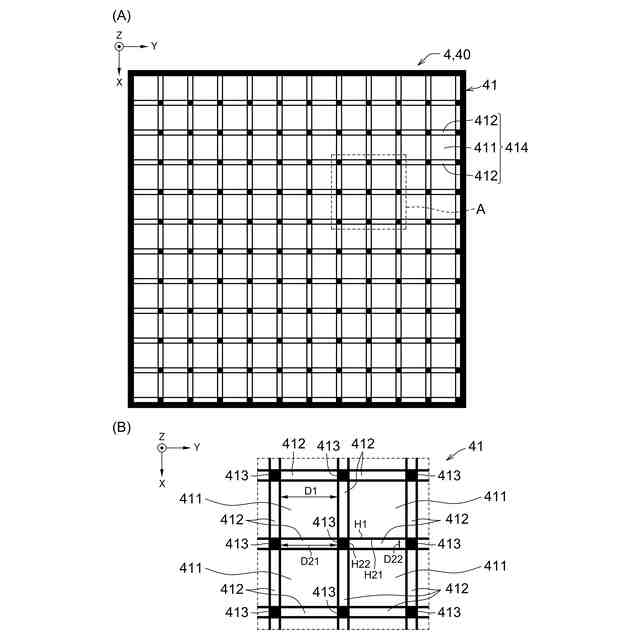

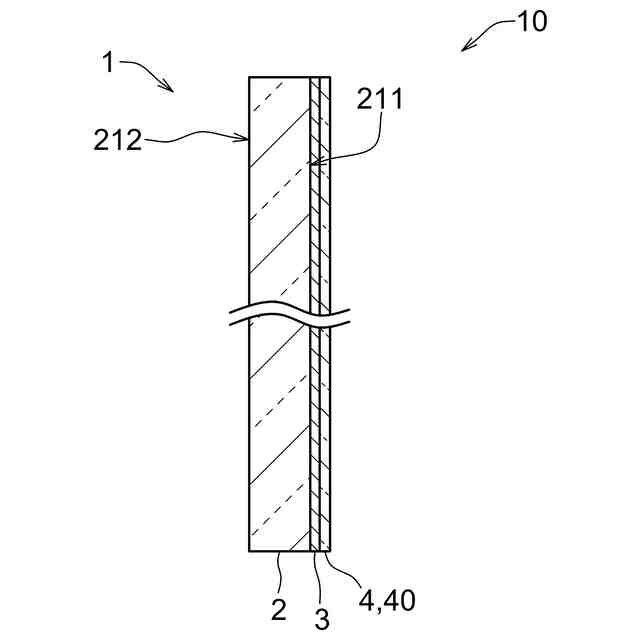

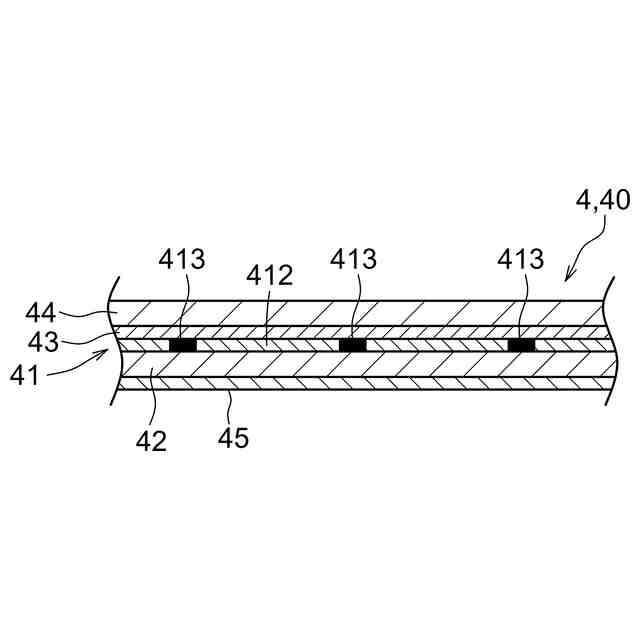

【解決手段】メタサーフェスシート40は、少なくとも1つの透明板2、及び少なくとも1つの透明板2に積層された金属層3を有する窓材1に取り付けられるメタサーフェスシート40である。メタサーフェスシート40は、基材42と、基材42上に形成された金属パターン41と、を備える。金属パターン41は、導体からなる第1領域411と、第1領域411に対して間隔をおいて配置され、第1領域411よりも小さい面積に形成された導体からなる第2領域412と、を有する。第1領域411と第2領域412との間の最小距離は、0mm超1mm未満である。
【選択図】図3
特許請求の範囲【請求項１】
少なくとも１つの透明板、及び少なくとも１つの前記透明板に積層された金属層を有する窓材に取り付けられるメタサーフェスシートであって、
基材と、
前記基材上に形成された金属パターンと、
を備え、
前記金属パターンは、
導体からなる第１領域と、
前記第１領域に対して間隔をおいて配置され、前記第１領域よりも小さい面積に形成された導体からなる第２領域と、
を有し、
前記第１領域と前記第２領域との間の最小距離は、０ｍｍ超１ｍｍ未満である、
メタサーフェスシート。
続きを表示（約 780 文字）【請求項２】
前記第１領域は、矩形状の領域であり、
前記第２領域は、前記第１領域の各辺に対して間隔をおいて配置された複数の矩形状の領域であり、
前記第２領域において、前記第１領域に対向する辺の長さは、前記第１領域の対応する辺の長さに等しく、前記第１領域に対向する辺に直交する辺の長さは、前記対応する辺の長さよりも短い、
請求項１に記載のメタサーフェスシート。
【請求項３】
前記第２領域において、前記第１領域に対向する辺に直交する辺の長さは、前記第１領域の前記対応する辺の長さの５０％以下である、
請求項２に記載のメタサーフェスシート。
【請求項４】
前記第１領域の外周方向において、隣り合う前記第２領域の間には、導体が形成されていない導体非形成領域がある、
請求項２又は請求項３に記載のメタサーフェスシート。
【請求項５】
前記メタサーフェスシートは、所定の周波数に対応して用いられるものであり、
前記第１領域は正方形状の領域であり、前記第１領域の一辺の長さは、前記周波数の波長の１／１０の長さである、
請求項２又は請求項３に記載のメタサーフェスシート。
【請求項６】

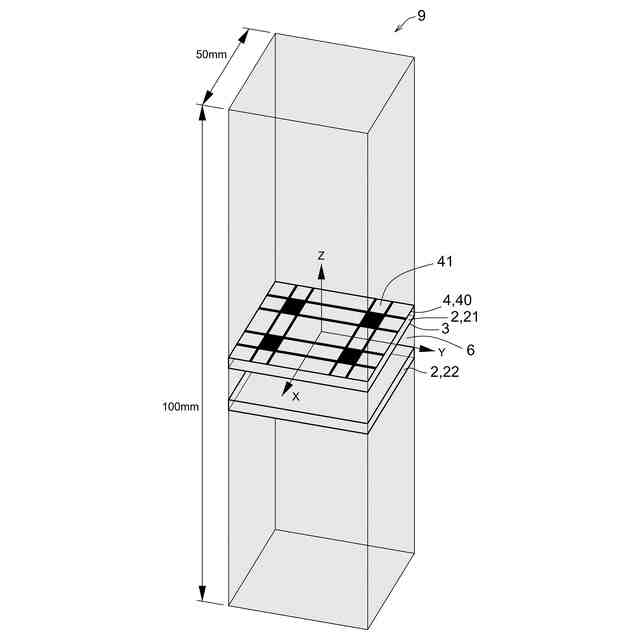

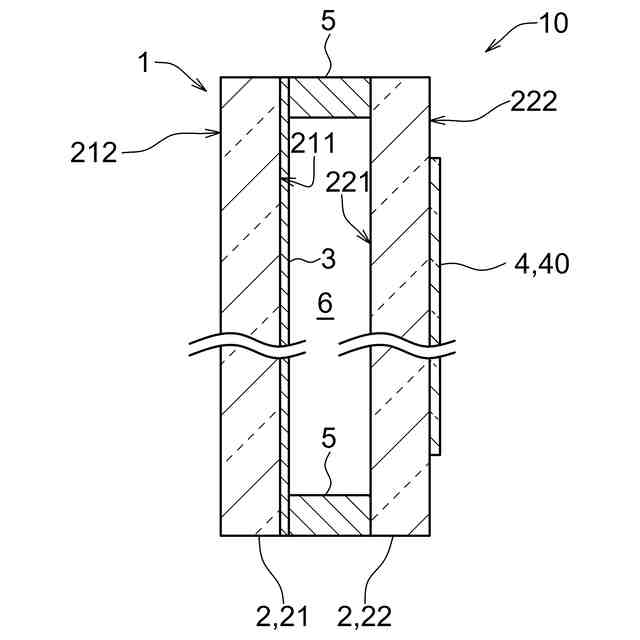

少なくとも１つの透明板、及び少なくとも１つの前記透明板に積層された金属層を有する窓材と、
前記窓材に設けられたメタサーフェス部と、
を備え、
前記メタサーフェス部は、
導体からなる第１領域と、
前記第１領域に対して間隔をおいて配置され、前記第１領域よりも小さい面積に形成された導体からなる第２領域と、
を有し、
前記第１領域と前記第２領域との間の最小距離は、０ｍｍ超１ｍｍ未満である、
窓構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、メタサーフェスシート及び窓構造に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、従来の窓構造が開示されている。特許文献１のガラス体は、ガラス板の一面の全面にＬｏｗ－Ｅ膜が形成されている。Ｌｏｗ－Ｅ膜が形成されたガラス体は、広範囲の周波数帯域の電波に対して透過性が低くなることが知られている。このため、特許文献１では、Ｌｏｗ－Ｅ膜の一部に対し、レーザー加工を行って除去し、電波透過領域を形成している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１１３７７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、ガラス体を製造するに当たり、Ｌｏｗ－Ｅ膜の一部を除去する作業を行うのは、製造性がいいとは言えなかった。
【０００５】

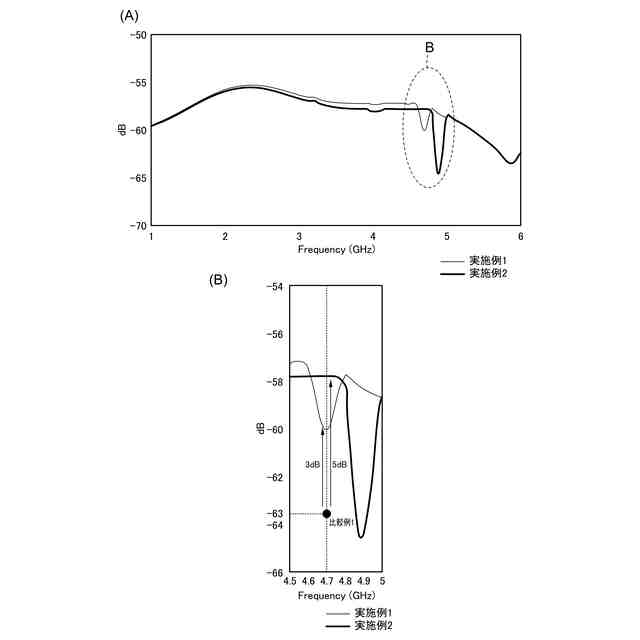

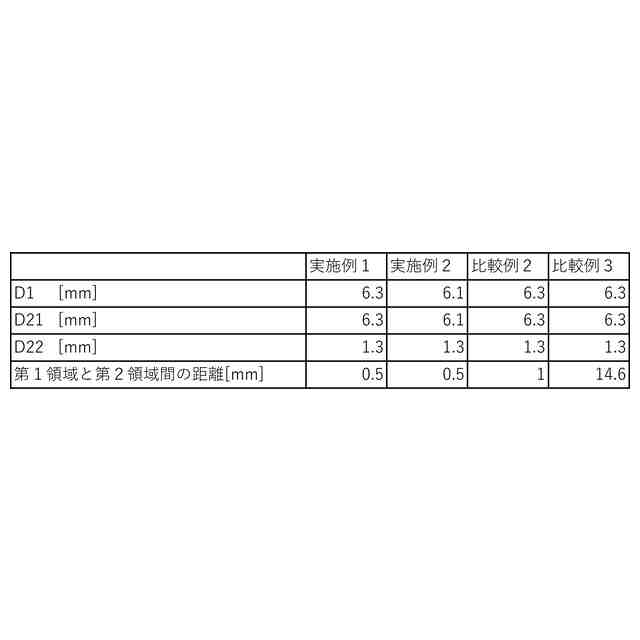

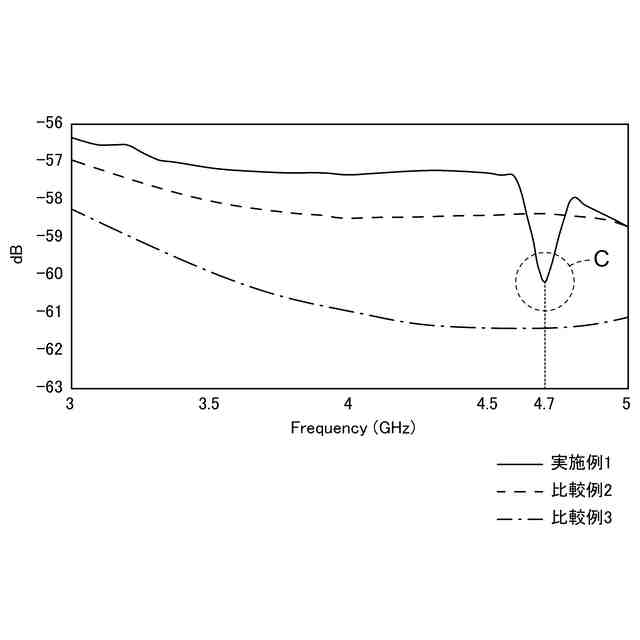

本発明は、上記事情に鑑みてなされ、金属層を加工することなくそのまま用いながらも、電磁波の透過性能又は遮断性能を高めることができるメタサーフェスシート及び窓構造を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明は、次の項に記載の主題を包含する。
【０００７】
項１．少なくとも１つの透明板、及び前記少なくとも１つの透明板に積層された金属層を有する窓材に取り付けられるメタサーフェスシートであって、
基材と、
前記基材上に形成された金属パターンと、
を備え、
前記金属パターンは、
導体からなる第１領域と、
前記第１領域に対して間隔をおいて配置され、前記第１領域よりも小さい面積に形成された導体からなる第２領域と、
を有し、
前記第１領域と前記第２領域との間の最小距離は、０ｍｍ超１ｍｍ未満である、メタサーフェスシート。
【０００８】
項２．前記第１領域は、矩形状の領域であり、
前記第２領域は、前記第１領域の各辺に対して間隔をおいて配置された複数の矩形状の領域であり、
前記第２領域において、前記第１領域に対向する辺の長さは、前記第１領域の対応する辺の長さに等しく、前記第１領域に対向する辺に直交する辺の長さは、前記対応する辺の長さよりも短い、
項１に記載のメタサーフェスシート。
【０００９】
項３．前記第２領域において、前記第１領域に対向する辺に直交する辺の長さは、前記第１領域の前記対応する辺の長さの５０％以下である、
項２に記載のメタサーフェスシート。
【００１０】
項４．前記第１領域の外周方向において、隣り合う前記第２領域の間には、導体が形成されていない導体非形成領域がある、
項２又は項３に記載のメタサーフェスシート。
（【００１１】以降は省略されています）
