特許ウォッチ

公開番号2025154823
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024058029
出願日2024-03-29
発明の名称樹脂管
出願人積水化学工業株式会社
代理人個人,個人,個人,個人
主分類F16L 9/133 20060101AFI20251002BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】容易にリサイクル可能な樹脂管を提供する。
【解決手段】本開示の樹脂管1は、管本体10と、管本体10の外周面に、管本体10の管軸方向に延びる帯状部20と、を備え、帯状部20は、管本体10と一体に形成され、管本体10の外周に対する帯状部20の一本あたりの幅の比率が5%未満であり、帯状部20の厚さが管本体10の厚さよりも小さく、0.02mm以上2.00mm以下である。
【選択図】図1
特許請求の範囲【請求項１】
管本体と、
前記管本体の外周面に、前記管本体の管軸方向に延びる帯状部と、
を備え、
前記帯状部は、前記管本体と一体に形成され、前記管本体の外周に対する前記帯状部の一本あたりの幅の比率が５％未満であり、
前記帯状部の厚さが前記管本体の厚さよりも小さく、０．０２ｍｍ以上２．００ｍｍ以下である、
樹脂管。
続きを表示（約 320 文字）【請求項２】
前記帯状部が、前記管本体の周方向に複数本設けられ、
複数の前記帯状部のうち、少なくとも一部の前記帯状部の配置が、前記管本体の周方向の一部に偏在する、
請求項１に記載の樹脂管。
【請求項３】
前記帯状部の一本あたりの幅が、１ｍｍ以上２０ｍｍ以下である、
請求項１または２に記載の樹脂管。
【請求項４】
前記管本体の外周に対する前記帯状部の幅の合計値が、３０％未満である、
請求項１または２に記載の樹脂管。
【請求項５】
前記帯状部は、前記管本体の管軸に直交する平面に対してなす角度が８５度以上である、
請求項１または２に記載の樹脂管。

発明の詳細な説明【技術分野】
【０００１】
本発明は、樹脂管に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、ポリエチレン製の管（ポリエチレン樹脂管）等の樹脂管は、水道管、ガス管等の多種の用途に汎用されている。このため、樹脂管は、用途毎に色分けされている。樹脂管の用途が増えると、色調だけで識別しようとしても、各々の色調が近似してくる。用途毎の色調が近似してくると、樹脂管の用途を外見で識別しにくくなるという問題がある。特に、暗所において、色調で樹脂管の用途を識別するのは困難である。
【０００３】
こうした問題に対し、例えば、特許文献１は、本体の外面に一体に形成され、本体の管軸方向に延びる１以上の識別層を備える樹脂管、及びその製造方法を開示している。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－２１８９９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、識別層と樹脂管との色が異なることで、識別層を有する樹脂管のリサイクル品において色見不良が発生するという問題があった。このような問題を解決するために、識別層を有する樹脂管のリサイクル時には、識別層と樹脂管を分離する工程を実施することが好ましい。このとき、識別層１本あたりの周方向長さ（幅）が長い場合、識別層と樹脂管を分離する工程に時間を要するという問題があった。
【０００６】
本開示は、このような事情を考慮してなされたものであり、容易にリサイクル可能な樹脂管を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決するために、この発明は以下の手段を提案している。
（１）本開示の樹脂管は、管本体と、前記管本体の外周面に、前記管本体の管軸方向に延びる帯状部と、を備え、前記帯状部は、前記管本体と一体に形成され、前記管本体の外周に対する前記帯状部の一本あたりの幅の比率が５％未満であり、前記帯状部の厚さが前記管本体の厚さよりも小さく、０．０２ｍｍ以上２．００ｍｍ以下である。
（２）前記帯状部が、前記管本体の周方向に複数本設けられ、複数の前記帯状部のうち、少なくとも一部の前記帯状部の配置が、前記管本体の周方向の一部に偏在する。
（３）前記帯状部の一本あたりの幅が、１ｍｍ以上２０ｍｍ以下であってもよい。
（４）前記管本体の外周に対する前記帯状部の幅の合計値が、３０％未満であってもよい。
（５）前記帯状部は、前記管本体の管軸に直交する平面に対してなす角度が８５度以上であってもよい。
【発明の効果】
【０００８】
この発明では、容易にリサイクル可能な樹脂管を提供することができる。
【図面の簡単な説明】
【０００９】

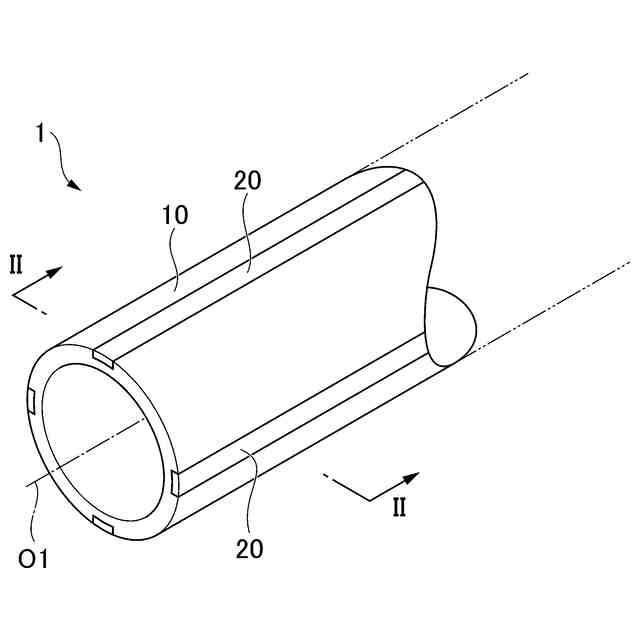

本開示の一実施形態の樹脂管の斜視図である。

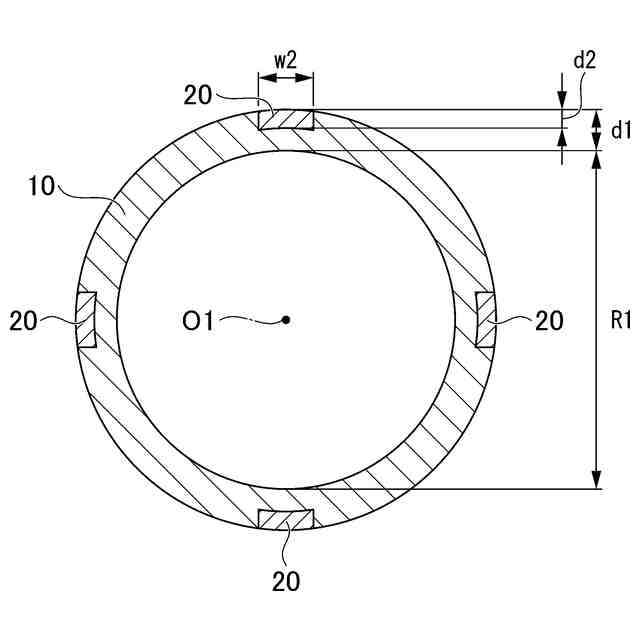

図１に示す樹脂管のＩＩ－ＩＩ断面図である。

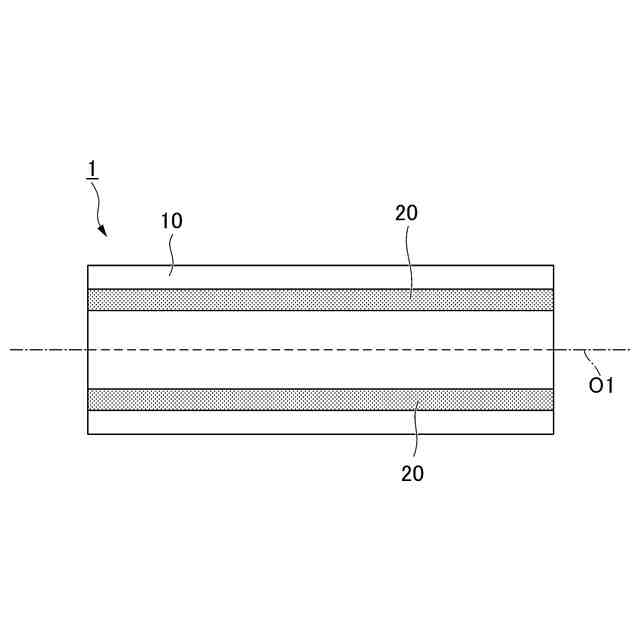

本開示の一実施形態の樹脂管の側面図である。

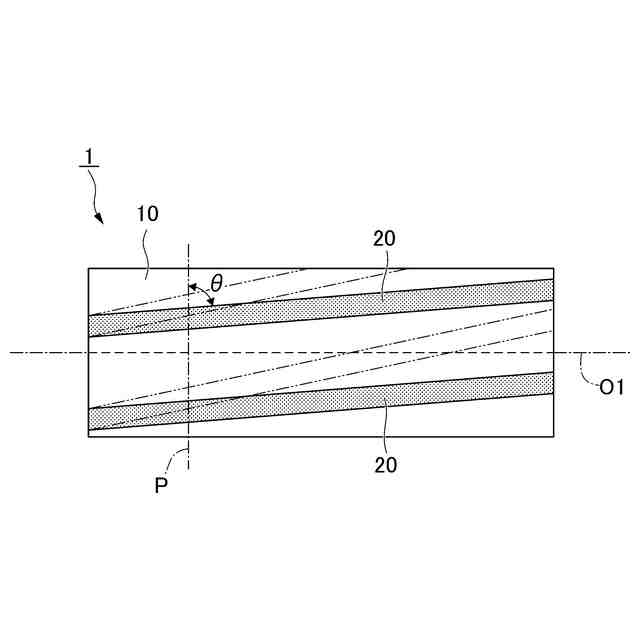

帯状部が管本体の外周面に螺旋状に形成されている場合の側面図である。

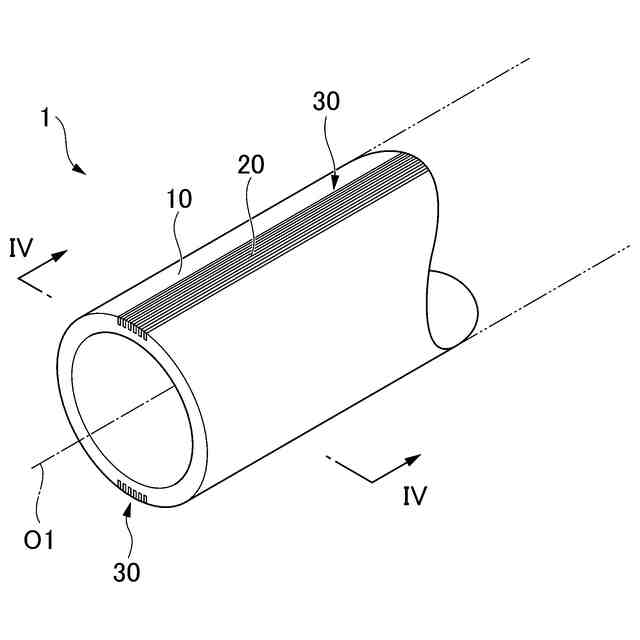

帯状部が偏在する偏在部を有する樹脂管の斜視図である。

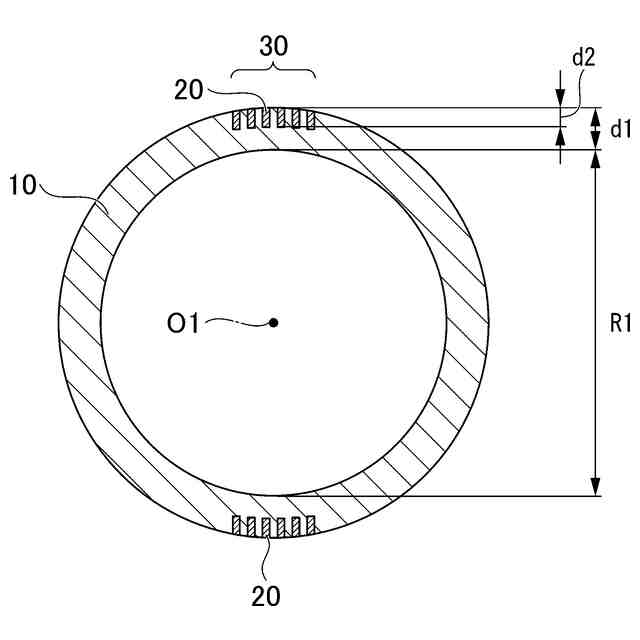

図５に示す本開示の変形例の樹脂管のＩＩ－ＩＩ断面図である。
樹脂管の製造装置を模式的に示す図である。

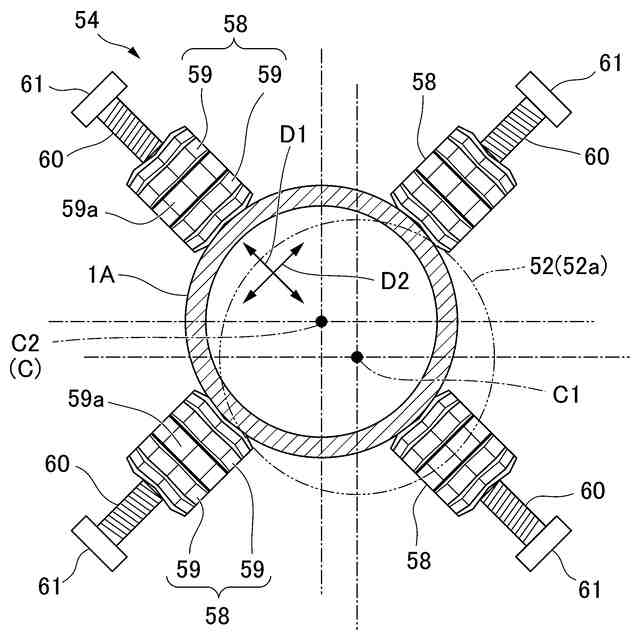

製造装置の引取り機の正面図である。
【発明を実施するための形態】
【００１０】
以下、本実施形態に係る樹脂管１について、図面を参照して説明する。
図１に、本実施形態の樹脂管１の斜視図を示す。
図１に示すように、本開示の樹脂管１は、筒状の管本体１０と、管本体１０の外面に形成された帯状部２０とを備える。
（【００１１】以降は省略されています）
