公開番号2025149365
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024049963
出願日2024-03-26
発明の名称床版拡幅工法
出願人三井住友建設株式会社
代理人弁理士法人大島特許事務所
主分類E01D 19/12 20060101AFI20251001BHJP(道路,鉄道または橋りょうの建設)
要約【課題】大掛かりな装置やブラケットを使うことなく、コンクリート製の床版を拡幅することができる床版拡幅工法を提供する。
【解決手段】主桁3によって支持されたコンクリート製の床版4を拡幅する床版拡幅工法は、プレキャストコンクリート製の複数のプレキャストリブ11、101を、主桁から橋幅方向の外側に張り出すように橋軸方向に間隔を空けて主桁の上部に一体に取り付ける第1工程を有する。また、床版拡幅工法は、第1工程の後、プレキャストリブを連結するように型枠49を組み立て、型枠及びプレキャストリブの上にコンクリート53を打設して床版拡幅部10を構築する第3工程を有する。

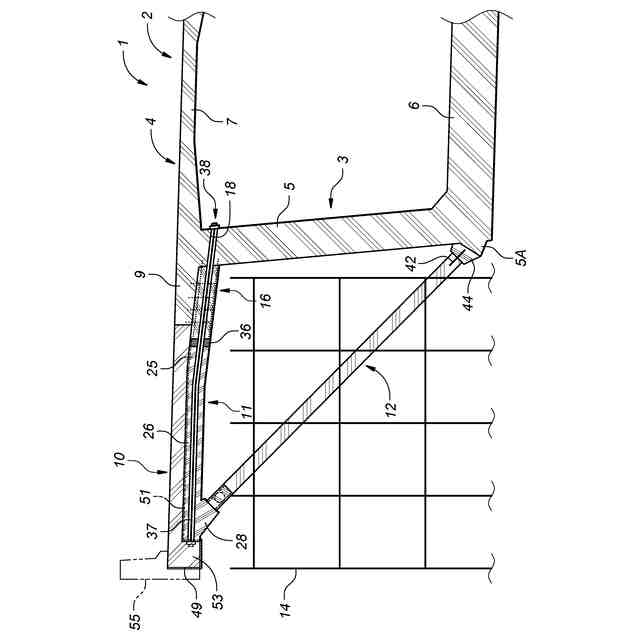

【選択図】図9
特許請求の範囲【請求項１】
主桁によって支持されたコンクリート製の床版を拡幅する床版拡幅工法であって、
プレキャストコンクリート製の複数のプレキャストリブを、前記主桁から橋幅方向の外側に張り出すように橋軸方向に間隔を空けて前記主桁の上部に一体に取り付ける第１工程と、
前記第１工程の後、前記プレキャストリブを連結するように型枠を組み立て、前記型枠及び前記プレキャストリブの上にコンクリートを打設して床版拡幅部を構築する第３工程と、を有する床版拡幅工法。
続きを表示（約 1,100 文字）【請求項２】
前記第１工程の後、且つ前記第３工程の前に、前記プレキャストリブの各々の前記橋幅方向の外側の部分と前記主桁の下部とを接続するようにストラット部材を前記プレキャストリブ及び前記主桁の下部に取り付ける第２工程を更に有する請求項１に記載の床版拡幅工法。
【請求項３】
前記第３工程は、互いに隣接する前記プレキャストリブに、前記型枠を支持する支保工を支持させる工程を含む請求項１又は請求項２に記載の床版拡幅工法。
【請求項４】

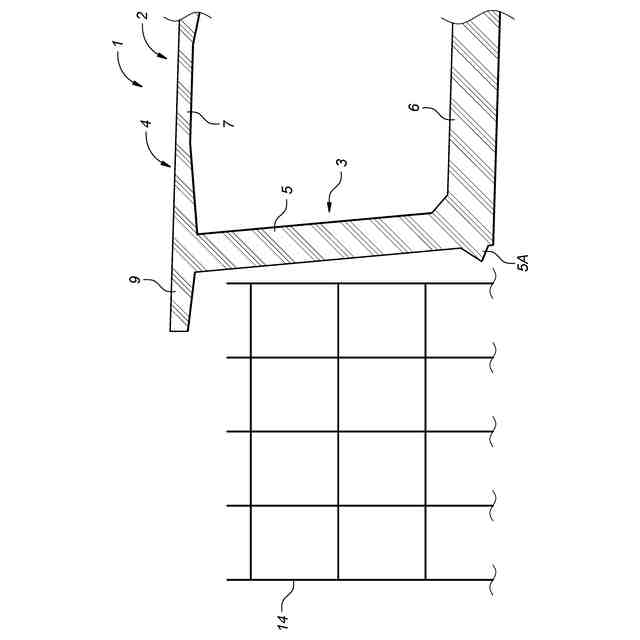

前記床版は、前記主桁のウェブから前記橋幅方向の外側に張り出す張出部を有し、
前記第１工程は、

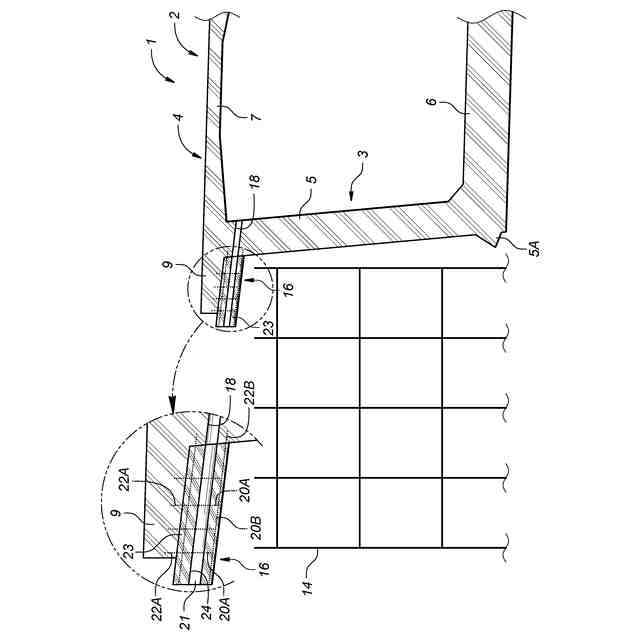

前記張出部の下方のうちの前記プレキャストリブを取り付けるべき位置において、前記張出部及び前記ウェブの上部に結合するように、コンクリートによって複数の場所打ちリブを構築する工程と、
前記場所打ちリブを構築した後、前記プレキャストリブを、前記場所打ちリブを介して前記ウェブの上部に取り付ける工程と、を含む請求項１又は請求項２に記載の床版拡幅工法。
【請求項５】
前記場所打ちリブを構築する工程は、
前記ウェブの上部に前記橋幅方向に貫通する複数の孔を前記橋軸方向に間隔を空けて形成する工程と、
前記孔の各々に連続するようにシースを配置した状態で前記コンクリートを打設する工程と、を含む請求項４に記載の床版拡幅工法。
【請求項６】
前記場所打ちリブを構築する工程は、前記張出部及び前記ウェブに鉄筋結合用のアンカーを打ち込み、前記アンカーに鉄筋を取り付ける工程を含む請求項５に記載の床版拡幅工法。
【請求項７】
前記プレキャストリブは、材軸方向に延在する貫通孔を有し、
前記第１工程は、前記貫通孔が前記シースの各々に連続するように前記プレキャストリブを配置する工程と、
前記貫通孔、前記シース及び前記孔に挿通した緊張材を緊張することによって前記プレキャストリブを前記ウェブの上部に結合する工程と、を含む請求項５に記載の床版拡幅工法。
【請求項８】
前記ストラット部材は、プレキャストコンクリート製であり、
前記第２工程は、
前記ストラット部材の上端及び下端を、コンクリートによって前記プレキャストリブ及び前記主桁の下部に結合する工程を含む請求項２に記載の床版拡幅工法。
【請求項９】
前記プレキャストリブの上下方向の高さは、前記橋幅方向の外側の端部から前記橋幅方向の内側の端部に向かって大きくなり、
前記第１工程では、前記プレキャストリブの前記橋幅方向の内側の端部が前記主桁の上部に一体に取り付けられる請求項１又は請求項２に記載の床版拡幅工法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コンクリート製の床版を拡幅する床版拡幅工法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
橋梁を拡幅するための拡幅桁を橋桁に接合する接合構造及び方法が公知である（例えば、特許文献１）。特許文献１に記載の接合方法は、橋桁に既設側仕口部材をボルト接合する工程と、既設側仕口部材に拡幅ブラケットをボルト接合する工程と、拡幅ブラケットに、予め拡幅桁に接合された拡幅側仕口部材をボルト接合する工程とを有する。
【先行技術文献】
【特許文献】
【０００３】
特許４８３８２３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の接合方法では、拡幅桁を設置するために、既設の橋脚と異なる別の橋脚を設ける必要がある。そのため、橋梁を拡幅するための作業が煩雑になる。他の工法では、別の橋脚を設けることなく床版のみを拡幅する工法もあるが、この場合には、床版拡幅部構築用の支保工を組み立てるために大掛かりな装置が必要である。このような装置の代わりに橋桁にブラケットを取り付けて、このブラケットに支保工を支持させる工法もあるが、この場合には、大きな荷重を支持できるブラケットを取り付けるために橋桁に複数の孔を形成する必要がある。
【０００５】
本発明は、以上の背景に鑑み、大掛かりな装置やブラケットを使うことなく、コンクリート製の床版を拡幅することができる床版拡幅工法を提供することを課題とする。
【課題を解決するための手段】
【０００６】

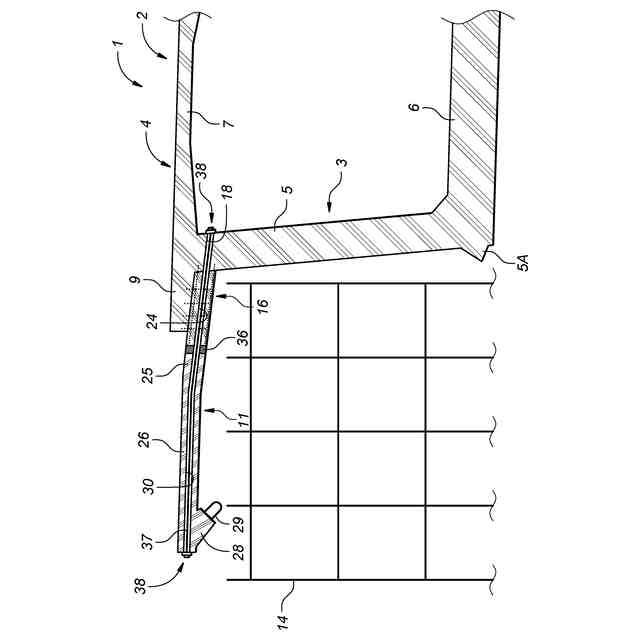

上記課題を解決するために、本発明は、主桁（３）によって支持されたコンクリート製の床版（４）を拡幅する床版拡幅工法であって、プレキャストコンクリート製の複数のプレキャストリブ（１１、１０１）を、前記主桁から橋幅方向の外側に張り出すように橋軸方向に間隔を空けて前記主桁の上部に一体に取り付ける第１工程（図６）と、前記第１工程の後、前記プレキャストリブを連結するように型枠（４９）を組み立て、前記型枠及び前記プレキャストリブの上にコンクリート（５３）を打設して床版拡幅部（１０）を構築する第３工程（図９）と、を有する。
【０００７】
この態様によれば、床版拡幅部は、プレキャストリブに支持されるため、床版拡幅部を支持するための装置やブラケットなどの部材を用意する必要がない。加えて、床版拡幅部を構築した後、プレキャストリブを撤去する必要がない。したがって、大掛かりな装置やブラケットを使うことなく、コンクリート製の床版を拡幅することができる
【０００８】
上記の態様において、当該床版拡幅工法は、第１工程の後、且つ前記第３工程の前に、前記プレキャストリブの各々の前記橋幅方向の外側の部分と前記主桁の下部とを接続するようにストラット部材（１２）を前記プレキャストリブ及び前記主桁の下部に取り付ける第２工程（図７）を更に有してよい。
【０００９】
この態様によれば、プレキャストリブの橋幅方向の外側の部分がストラット部材に支持されるため、床版拡幅部の橋幅方向の幅を大きくしても、床版拡幅部は、プレキャストリブ及びストラット部材に確実に支持される。
【００１０】
上記の態様において、前記第３工程は、互いに隣接する前記プレキャストリブに、前記型枠を支持する支保工（５１）を支持させる工程を含んでよい。
（【００１１】以降は省略されています）
