特許ウォッチ

公開番号2025149915
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2025033063
出願日2025-03-03
発明の名称太陽光発電モジュール
出願人学校法人早稲田大学,国立大学法人東京科学大学
代理人個人,個人,個人,個人,個人
主分類H10F 19/80 20250101AFI20251001BHJP()
要約【課題】軽量でかつ易分解性を有する太陽光発電モジュールを提供することである。

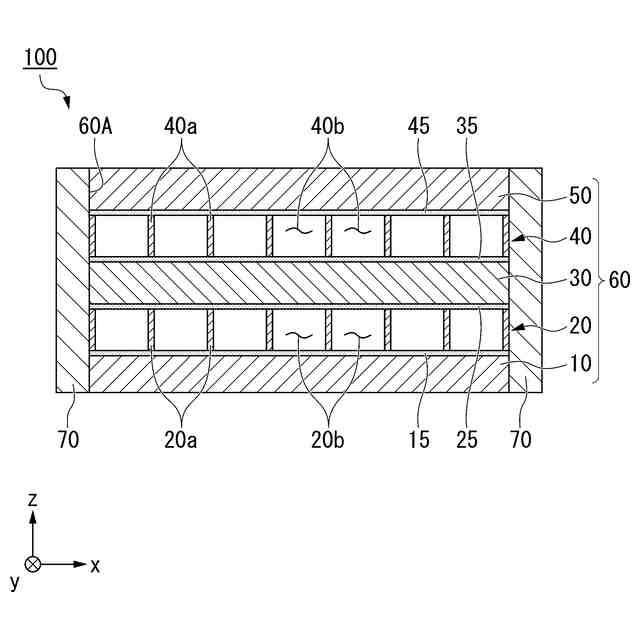

【解決手段】太陽光発電モジュール100は、基板10と、基板10上に配置する、骨格20aと空隙20bとからなる第1リブ構造層20と、第1リブ構造層20上に配置する、1個又は複数個の太陽電池セルを含む発電層30と、発電層30上に配置する、骨格40aと空隙40bとからなる第2リブ構造層40と、第2リブ構造層40上に配置する透明基板50と、が順に積層された積層体60と、積層体60の側面60Aに配置して積層体60の側面60Aを封止する封止材料からなる外枠70と、を備え、少なくとも第1リブ構造層20と発電層30との間、および、第2リブ構造層40と発電層30との間にそれらを接着する接着材料が用いられており、加熱された際に、第1リブ構造層20および第2リブ構造層40の空隙を充満する気体を発生する発泡剤を備える。
【選択図】図1
特許請求の範囲【請求項１】
基板と、

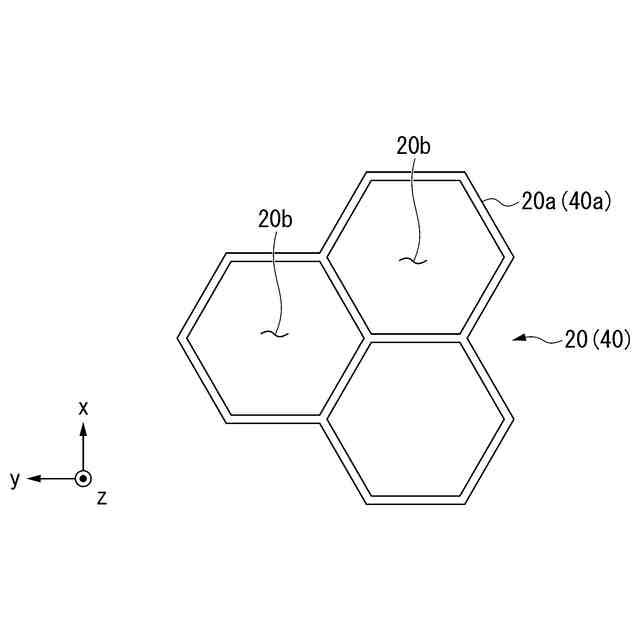

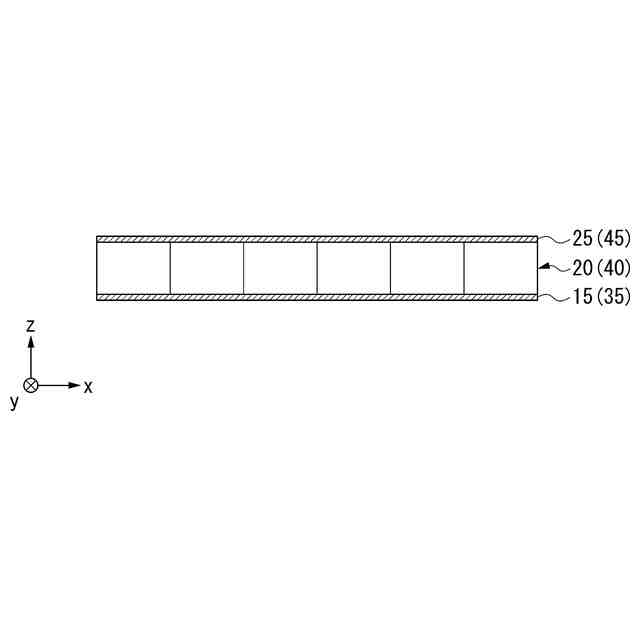

前記基板の上に配置する、骨格と空隙とからなる第１リブ構造層と、
前記第１リブ構造層の上に配置する、１個又は複数個の太陽電池セルを含む発電層と、
前記発電層の上に配置する、骨格と空隙とからなる第２リブ構造層と、
前記第２リブ構造層の上に配置する透明基板と、が順に積層された積層体と、
前記積層体の側面に配置して前記積層体の側面を封止する封止材料からなる外枠と、を備え、
少なくとも前記第１リブ構造層と前記発電層との間、および、前記第２リブ構造層と前記発電層との間にそれらを接着する接着材料が用いられており、
加熱された際に、前記第１リブ構造層および前記第２リブ構造層の空隙を充満する気体を発生する発泡剤を備える、太陽光発電モジュール。
続きを表示（約 1,000 文字）【請求項２】
基板と、
前記基板の上に配置する、骨格と空隙とからなる第１リブ構造層と、
前記第１リブ構造層の上に配置する、１個又は複数個の太陽電池セルを含む発電層と、
前記発電層の上に配置する、骨格と空隙とからなる第２リブ構造層と、
前記第２リブ構造層の上に配置する透明基板と、が順に積層された積層体と、
前記積層体の側面に配置して前記積層体の側面を封止する封止材料からなる外枠と、を備え、
少なくとも前記第１リブ構造層と前記発電層との間、および、前記第２リブ構造層と前記発電層との間にそれらを接着する接着材料が用いられており、
加熱された際に、前記発電層内に気体を発生する発泡剤を備える、太陽光発電モジュール。
【請求項３】
前記発泡剤は、融解温度が異なる２種類以上の封止材料の複層で封止した状態で備えられる、請求項１に記載の太陽光発電モジュール。
【請求項４】

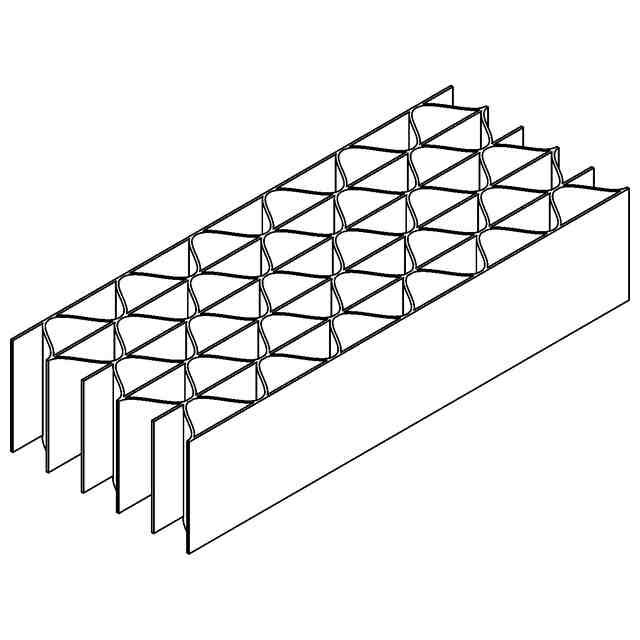

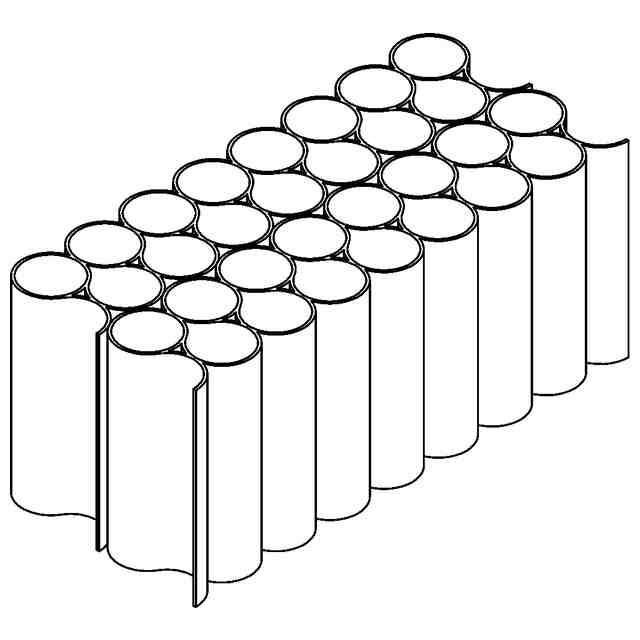

前記第１リブ構造層および前記第２リブ構造層は、紙、プラスチック、セルロース系材料、金属、及び、セラミックスフィルムからなる群から選択された材料からなる、請求項１に記載の太陽光発電モジュール。
【請求項５】
前記発泡剤は、発泡温度が１６０℃以上の材料である、請求項１に記載の太陽光発電モジュール。
【請求項６】
前記発泡剤が前記接着材料に混ぜ込まれている、請求項１に記載の太陽光発電モジュール。
【請求項７】

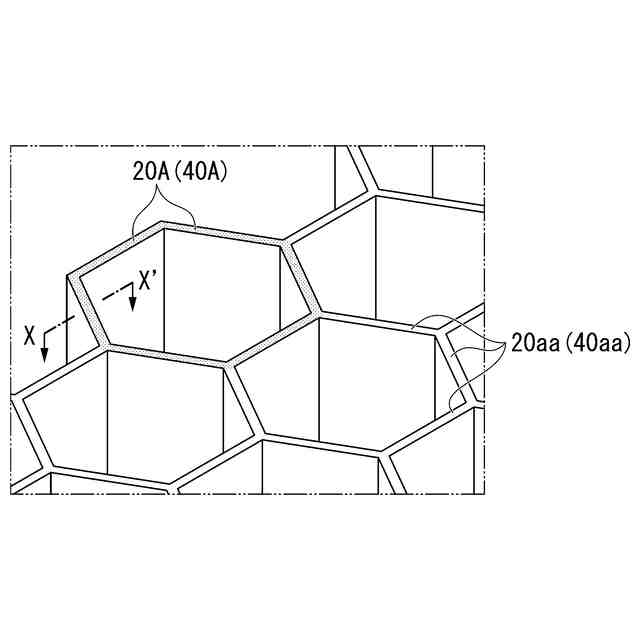

前記発泡剤が前記第１リブ構造層および前記第２リブ構造層の骨格の一部に塗られたグリスに混ぜ込まれている、請求項１に記載の太陽光発電モジュール。
【請求項８】

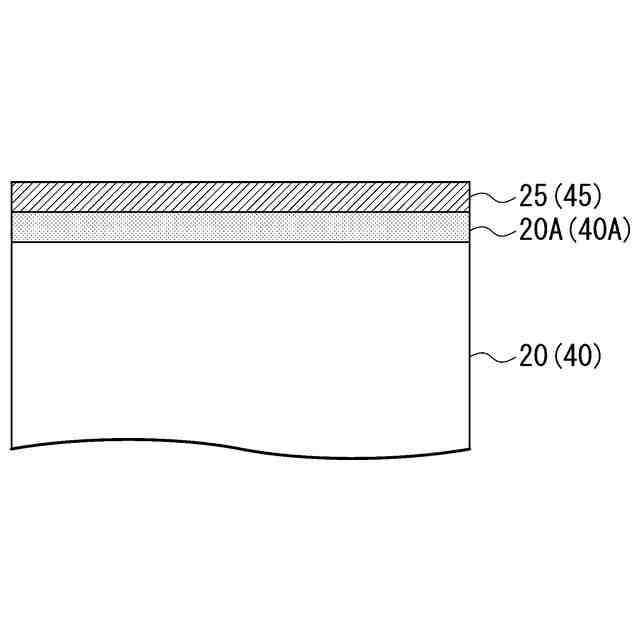

前記発泡剤が前記第１リブ構造層および前記第２リブ構造層の骨格の一部に塗られた塗料に混ぜ込まれている、請求項１に記載の太陽光発電モジュール。
【請求項９】
前記発泡剤は、融解温度が異なる２種類以上の封止材料の複層で封止した状態で備えられる、請求項２に記載の太陽光発電モジュール。
【請求項１０】
前記第１リブ構造層および前記第２リブ構造層は、紙、プラスチック、セルロース系材料、金属、及び、セラミックスフィルムからなる群から選択された材料からなる、請求項２に記載の太陽光発電モジュール。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、太陽光発電モジュールに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
現在使用している太陽光発電モジュールの多くは、ガラス／封止材／太陽電池セル／封止材／ガラスのサンドイッチ構造であり、十分な強度を確保するためにはサンドイッチ構造の側部にアルミニウムフレームが備えられている。
【先行技術文献】
【特許文献】
【０００３】
特開昭６１－２９２９７１号公報
特開昭５８－３７９７５号公報
特開昭５９－２３１８７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記サンドイッチ構造の現行の太陽光発電モジュールにおいて、アルミニウムフレームを用いる場合（主に大型のもの）、高価になるという問題があり、また、アルミニウムフレームを用いない場合（主に小型のもの）でも、強度を確保するために厚板ガラスを用いると重量が重くなるという問題がある。
【０００５】
また、封止材が簡便に剥離できないため、ガラスを再利用するのが困難であり、また、通常、太陽電池セルを破棄しているという問題がある。
【０００６】
本発明は、上記事情に鑑みてなされたものであり、軽量で廉価にすることが可能であり、かつ易分解性を有する太陽光発電モジュールを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明は、上記課題を解決するために、以下の手段を提供する。
【０００８】
本発明の態様１は、基板と、前記基板上に配置する、骨格と空隙とからなる第１リブ構造層と、前記第１リブ構造層上に配置する、１個又は複数個の太陽電池セルを含む発電層と、前記発電層上に配置する、骨格と空隙とからなる第２リブ構造層と、前記第２リブ構造層上に配置する透明基板と、が順に積層された積層体と、前記積層体の側面に配置して前記積層体の側面を封止する封止材料からなる外枠と、を備え、少なくとも前記第１リブ構造層と前記発電層との間、および、前記第２リブ構造層と前記発電層との間にそれらを接着する接着材料が用いられており、加熱された際に、前記第１リブ構造層および前記第２リブ構造層の空隙を充満する気体を発生する発泡剤を備える、太陽光発電モジュールである。
【０００９】
本発明の態様２は、基板と、前記基板の上に配置する、骨格と空隙とからなる第１リブ構造層と、前記第１リブ構造層の上に配置する、１個又は複数個の太陽電池セルを含む発電層と、前記発電層の上に配置する、骨格と空隙とからなる第２リブ構造層と、前記第２リブ構造層の上に配置する透明基板と、が順に積層された積層体と、前記積層体の側面に配置して前記積層体の側面を封止する封止材料からなる外枠と、を備え、少なくとも前記第１リブ構造層と前記発電層との間、および、前記第２リブ構造層と前記発電層との間にそれらを接着する接着材料が用いられており、加熱された際に、前記発電層内に気体を発生する発泡剤を備える、太陽光発電モジュールである。
【００１０】
本発明の態様３は、態様１又は態様２の太陽光発電モジュールにおいて、前記発泡剤は、融解温度が異なる２種類以上の封止材料の複層で封止した状態で備えられる。
（【００１１】以降は省略されています）
