特許ウォッチ

公開番号2025148953
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024049346
出願日2024-03-26
発明の名称太陽電池モジュール
出願人東レ株式会社
代理人
主分類H10K 30/50 20230101AFI20251001BHJP()
要約【課題】本発明は、発電効率、耐久性、及びフレキシブル性に優れたペロブスカイト型半導体化合物を用いた太陽電池モジュールを提供することを課題とする。
【解決手段】素子基板、発電素子、及び反射フィルムを有する太陽電池モジュールであって、前記発電素子がペロブスカイト型半導体化合物を有し、かつ前記反射フィルムが異なる複数の熱可塑性樹脂層が規則的に51層以上積層されている多層積層フィルムであって、前記発電素子の発電帯域をλ(a)nm～λ(b)nmとしたときに、太陽電池モジュールの受光面と垂直に光を入射させたときの反射帯域が、λ(a)nmを含まずλ(b)nm以上の帯域に存在する、太陽電池モジュール。
【選択図】図1
特許請求の範囲【請求項１】
素子基板、発電素子、及び反射フィルムを有する太陽電池モジュールであって、
前記発電素子がペロブスカイト型半導体化合物を有し、
かつ前記反射フィルムが異なる複数の熱可塑性樹脂層が規則的に５１層以上積層されている多層積層フィルムであって、
前記発電素子の発電帯域をλ（ａ）ｎｍ～λ（ｂ）ｎｍとしたときに、太陽電池モジュールの受光面と垂直に光を入射させたときの反射帯域が、λ（ａ）ｎｍを含まずλ（ｂ）ｎｍ以上の帯域に存在する、太陽電池モジュール。
続きを表示（約 1,100 文字）【請求項２】
前記太陽電池モジュールの受光面と垂直に光を入射させたときに、反射帯域における平均反射率が５０％以上である、請求項１に記載の太陽電池モジュール。
【請求項３】
前記太陽電池モジュールの受光面と垂直に光を入射させたときに、λ（ａ）ｎｍ～λ（ｂ）ｎｍの範囲に反射帯域を備えない、請求項１または２に記載の太陽電池モジュール。
【請求項４】
前記太陽電池モジュールの受光面と垂直に光を入射させたときに、λ（ａ）ｎｍ～λ（ｂ）ｎｍの範囲における平均反射率が２０％未満である、請求項１または２に記載の太陽電池モジュール。
【請求項５】
波長λｎｍにおける、前記発電素子の量子効率をＥＱＥ（λ）、前記太陽電池モジュールに受光面と垂直に光を入射させたときの入射角１２°、６０°における反射率をそれぞれＲ１２（λ）、Ｒ６０（λ）としたときに、
波長４００ｎｍ～１２００ｎｍにおいて、ＥＱＥ（λ）とＲ１２（λ）の積の総和と、ＥＱＥ（λ）とＲ６０（λ）の積の総和の少なくとも一方が７５以下である、請求項１または２に記載の太陽電池モジュール。
【請求項６】
前記反射フィルムが前記発電素子より受光面側に位置する、請求項１または２に記載の太陽電池モジュール。
【請求項７】
前記太陽電池モジュールが前記発電素子より非受光面側にバックシートを備えており、太陽電池モジュールの非受光面と垂直に光を入射させたときに、波長４００ｎｍ～７００ｎｍの範囲における平均反射率が５０％以上であり、かつ波長７００ｎｍ～２５００ｎｍの範囲における平均反射率が３０％未満である、請求項１または２に記載の太陽電池モジュール。
【請求項８】
前記発電素子の側面に、波長４００ｎｍ～７００ｎｍの範囲における平均反射率が５０％以上であり、かつ波長７００ｎｍ～２５００ｎｍの範囲における平均反射率が３０％未満である反射ミラーを備える、請求項１または２に記載の太陽電池モジュール。
【請求項９】
前記反射フィルムが熱可塑性樹脂Ａを主成分とする層（Ａ層）と熱可塑性樹脂Ｂを主成分とする層（Ｂ層）を交互に５１層以上積層した構成を有する、請求項１または２に記載の太陽電池モジュール。
【請求項１０】
前記反射フィルムがガスバリア性の保護層を有し、前記太陽電池モジュールの水蒸気透過率が１．０×１０
－１
ｇ／ｍ
２
／ｄａｙ未満である、請求項１または２に記載の太陽電池モジュール。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明はペロブスカイト型半導体化合物を用いた太陽電池モジュールに関する。
続きを表示（約 3,400 文字）【背景技術】
【０００２】
近年、太陽電池の発電素子として有機半導体化合物、なかでもペロブスカイト型半導体化合物についての検討が盛んに行われている。現在発電素子として多く利用されている結晶型シリコン化合物を用いた太陽電池モジュールと比較して、ペロブスカイト型半導体化合物を用いた太陽電池モジュールは、少ない製造工程で製造が可能であることが利点である。また、ペロブスカイト型半導体化合物を用いた太陽電池モジュールは、低重量、薄膜であり、かつフレキシブル性に優れるため、設置場所を幅広く選択することができることも利点である。これらの特性を生かして、ペロブスカイト型半導体化合物を用いた太陽電池モジュール、例えば、耐荷重の低い建屋、曲面への設置が可能である。
【０００３】
一方でペロブスカイト型半導体化合物を用いた太陽電池モジュールは、耐久性が低いことが課題とされている。その要因の一つとして、ペロブスカイト型半導体化合物が光と湿度の共存環境下において激しく劣化が進行する点が挙げられる。このような問題点を解消する方法として、例えば、太陽電池モジュールにガスバリア層を組み入れることが提案されている（例えば、特許文献１）。また、ペロブスカイト型半導体化合物の耐久性が低い別の要因として、ペロブスカイト型半導体化合物の熱による劣化が挙げられる。さらに、太陽電池モジュール全般においては、温度上昇により光電変換効率が低下することが確認されている。太陽電池モジュールの温度上昇の主な要因として太陽光の赤外線による影響があり、赤外線による化合物の劣化を軽減することを目的として、太陽電池モジュールに遮熱層を組み入れることが提案されている（例えば、特許文献２）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－１３７４０９号公報
特開２００７－２５１１１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１の方法では、ガスバリア層により防湿性が向上するが、光による劣化への対策については不十分であった。特許文献２の方法では、遮熱層で太陽電池モジュールの発電素子の吸収帯域（発電帯域）外の光を反射するが、このような帯域の光だけを選択的に反射することは困難であった。すなわち、遮熱性を重視した場合は発電帯域の光の反射率が高くなるため発電効率が低下し、発電効率を重視した場合は発電帯域外における光の反射率が低くなるためペロブスカイト型半導体化合物の劣化を軽減することが困難である。また、特許文献２の方法では、遮熱層として無機材料の多層膜が用いられていることから、フレキシブル性も不十分であった。
【０００６】
本発明は、上記問題を解決し、発電効率、耐久性、及びフレキシブル性に優れたペロブスカイト型半導体化合物を用いた太陽電池モジュールを提供することを課題とする。
【課題を解決するための手段】
【０００７】
上記課題を解決するために本発明の太陽電池モジュールは次のような構成を有する。すなわち本発明の太陽電池モジュールは、素子基板、発電素子、及び反射フィルムを有する太陽電池モジュールであって、前記発電素子がペロブスカイト型半導体化合物を有し、かつ前記反射フィルムが異なる複数の熱可塑性樹脂層が規則的に５１層以上積層されている多層積層フィルムであって、前記発電素子の発電帯域をλ（ａ）ｎｍ～λ（ｂ）ｎｍとしたときに、太陽電池モジュールの受光面と垂直に光を入射させたときの反射帯域が、λ（ａ）ｎｍを含まずλ（ｂ）ｎｍ以上の帯域に存在する、太陽電池モジュールである。
【０００８】
また、本発明の太陽電池モジュールは以下の態様とすることもできる。
（１）素子基板、発電素子、及び反射フィルムを有する太陽電池モジュールであって、前記発電素子がペロブスカイト型半導体化合物を有し、かつ前記反射フィルムが異なる複数の熱可塑性樹脂層が規則的に５１層以上積層されている多層積層フィルムであって、前記発電素子の発電帯域をλ（ａ）ｎｍ～λ（ｂ）ｎｍとしたときに、太陽電池モジュールの受光面と垂直に光を入射させたときの反射帯域が、λ（ａ）ｎｍを含まずλ（ｂ）ｎｍ以上の帯域に存在する、太陽電池モジュール。
（２）前記太陽電池モジュールの受光面と垂直に光を入射させたときに、反射帯域における平均反射率が５０％以上である、（１）に記載の太陽電池モジュール。
（３）前記太陽電池モジュールの受光面と垂直に光を入射させたときに、λ（ａ）ｎｍ～λ（ｂ）ｎｍの範囲に反射帯域を備えない、（１）または（２）に記載の太陽電池モジュール。
（４）前記太陽電池モジュールの受光面と垂直に光を入射させたときに、λ（ａ）ｎｍ～λ（ｂ）ｎｍの範囲における平均反射率が２０％未満である、（１）～（３）のいずれかに記載の太陽電池モジュール。
（５）波長λｎｍにおける、前記発電素子の量子効率をＥＱＥ（λ）、前記太陽電池モジュールに受光面と垂直に光を入射させたときの入射角１２°、６０°における反射率をそれぞれＲ１２（λ）、Ｒ６０（λ）としたときに、波長４００ｎｍ～１２００ｎｍにおいて、ＥＱＥ（λ）とＲ１２（λ）の積の総和と、ＥＱＥ（λ）とＲ６０（λ）の積の総和の少なくとも一方が７５以下である、（１）～（４）のいずれかに記載の太陽電池モジュール。
（６）前記反射フィルムが前記発電素子より受光面側に位置する、（１）～（５）のいずれかに記載の太陽電池モジュール。
（７）前記太陽電池モジュールが前記発電素子より非受光面側にバックシートを備えており、太陽電池モジュールの非受光面と垂直に光を入射させたときに、波長４００ｎｍ～７００ｎｍの範囲における平均反射率が５０％以上であり、かつ波長７００ｎｍ～２５００ｎｍの範囲における平均反射率が３０％未満である、（１）～（６）のいずれかに記載の太陽電池モジュール。
（８）前記発電素子の側面に、波長４００ｎｍ～７００ｎｍの範囲における平均反射率が５０％以上であり、かつ波長７００ｎｍ～２５００ｎｍの範囲における平均反射率が３０％未満である反射ミラーを備える、（１）～（７）のいずれかに記載の太陽電池モジュール。
（９）前記反射フィルムが熱可塑性樹脂Ａを主成分とする層（Ａ層）と熱可塑性樹脂Ｂを主成分とする層（Ｂ層）を交互に５１層以上積層した構成を有する、（１）～（８）のいずれかに記載の太陽電池モジュール。
（１０）前記反射フィルムがガスバリア性の保護層を有し、前記太陽電池モジュールの水蒸気透過率が１．０×１０
－１
ｇ／ｍ
２
／ｄａｙ未満である、（１）～（９）のいずれかに記載の太陽電池モジュール。
（１１）前記反射フィルムが透明電極を有する、（１）～（１０）のいずれかに記載の太陽電池モジュール。
（１２）前記反射フィルムの熱収縮曲線における温度Ｔ℃での収縮率をＳ（Ｔ）％とし、フィルム面と平行な面内において、任意の一方向及びそこからフィルム面と平行な面内方向に５°間隔で１８０°まで回転させた各方向のうちＳ（１５０）が最も大きい方向をＸ方向としたときに、前記Ｘ方向において、熱収縮曲線における１２０℃から１５０℃の収縮率の平均が－０．４％以上０．５％以下である、（１）～（１１）のいずれかに記載の太陽電池モジュール。
【発明の効果】
【０００９】
本発明により、発電効率、耐久性、及びフレキシブル性に優れたペロブスカイト型半導体化合物を用いた太陽電池モジュールを提供することができる。
【図面の簡単な説明】
【００１０】

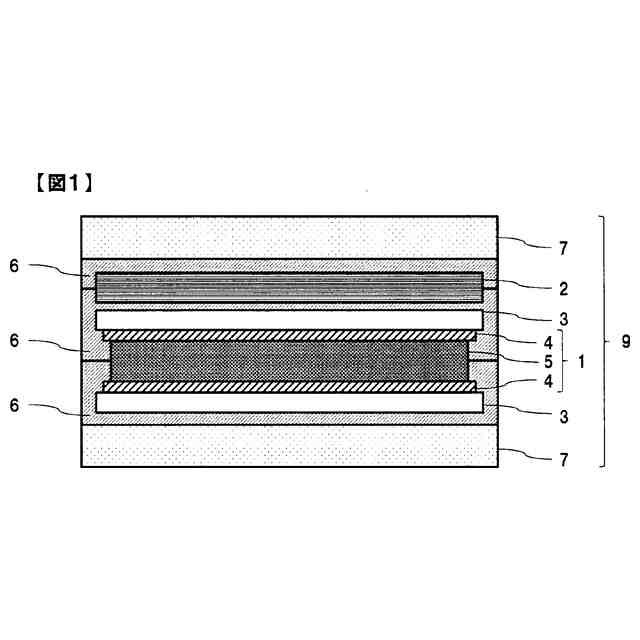

本発明の一実施態様に係る太陽電池モジュールの一例を示す模式断面図である。
本発明の一実施態様に係る太陽電池モジュールの一例を示す模式断面図である。

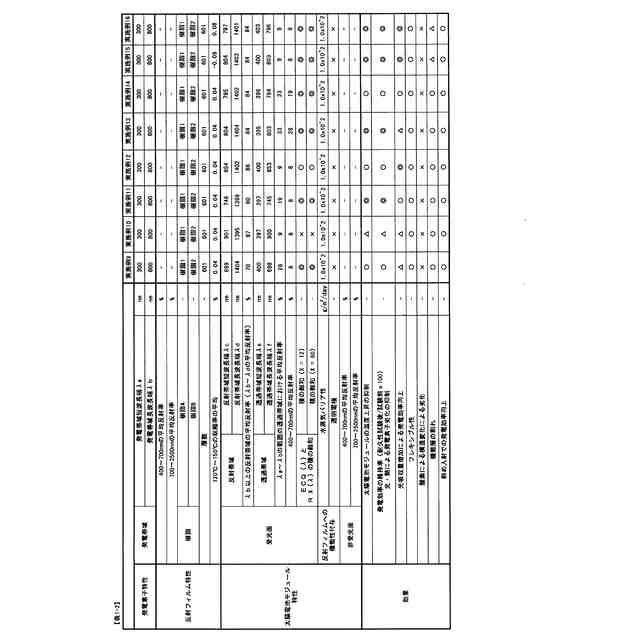

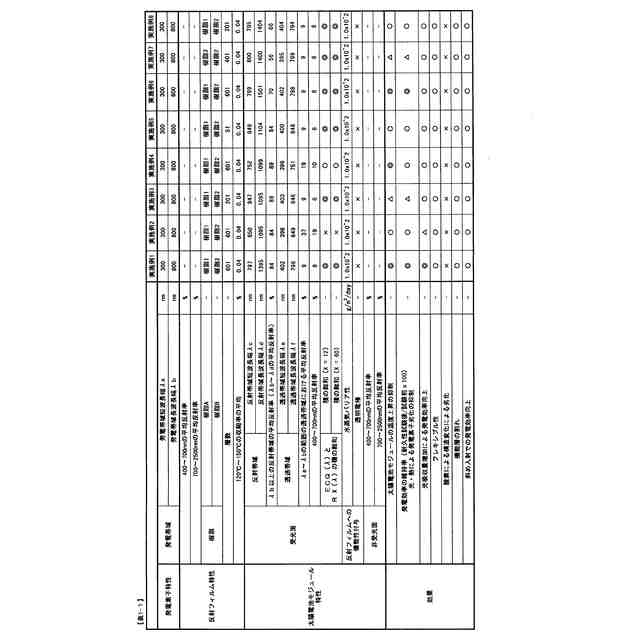

【発明を実施するための形態】
（【００１１】以降は省略されています）
