公開番号2025142559
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024041996
出願日2024-03-18
発明の名称太陽電池モジュール
出願人株式会社カネカ
代理人個人,個人
主分類H10F 19/80 20250101AFI20250924BHJP()
要約【課題】耐湿性を高めた太陽電池モジュールを提供する。

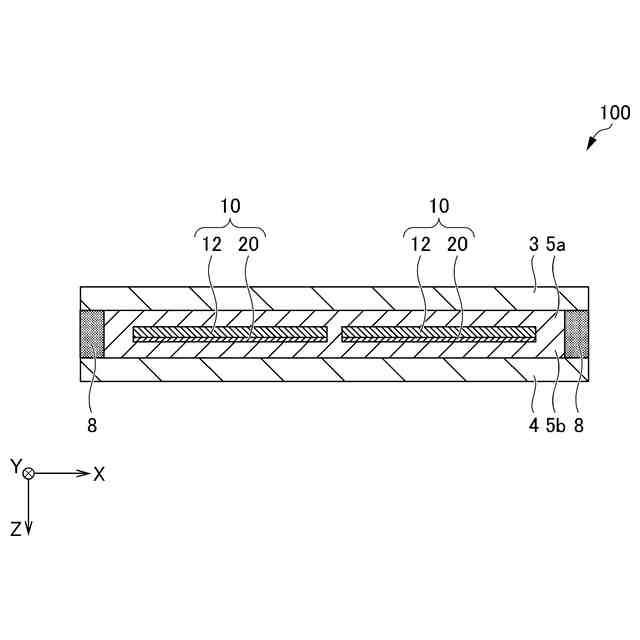

【解決手段】太陽電池モジュール100は、薄膜系太陽電池セル20を有する薄膜系太陽電池サブモジュール10と、薄膜系太陽電池サブモジュール10を封止する保護部材3,4および封止材5a,5bと、太陽電池モジュール100の周囲端部、または、薄膜系太陽電池サブモジュール10の周囲端部を封止する封止強化部材8を更に備える。封止強化部材8は、複数本の素線を編んだ編物または複数本の素線を織った織物により形成された部材、または複数本の素線を撚った部材であり、樹脂でコーティングされて、素線の間に真空泡を含んでいる。
【選択図】図1

特許請求の範囲【請求項１】
薄膜系太陽電池セルを有する薄膜系太陽電池サブモジュールと、
前記薄膜系太陽電池サブモジュールを封止する保護部材および封止材と、
を備える太陽電池モジュールであって、

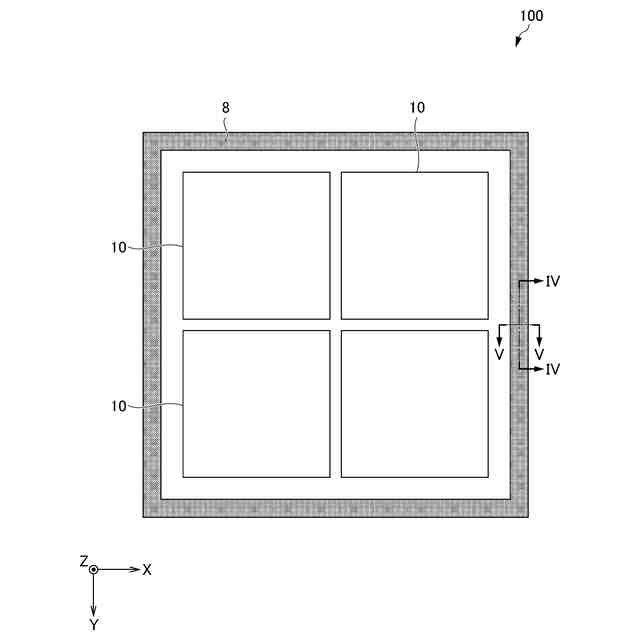

前記太陽電池モジュールの周囲端部、または、前記薄膜系太陽電池サブモジュールの周囲端部を封止する封止強化部材を更に備え、
前記封止強化部材は、

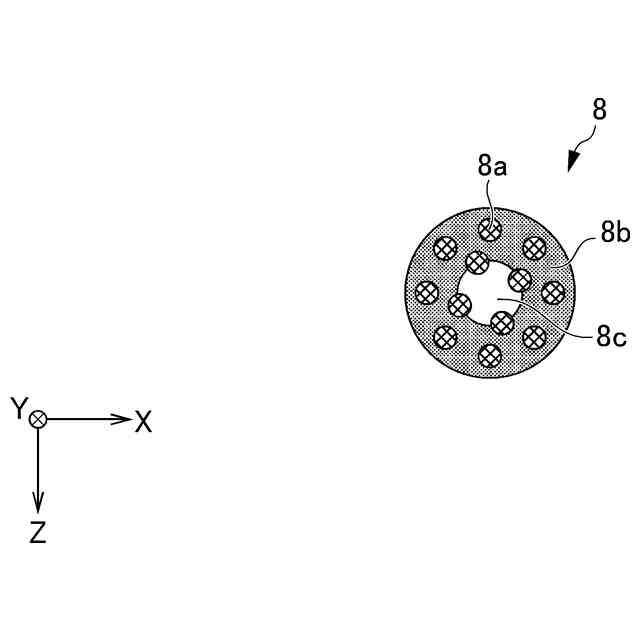

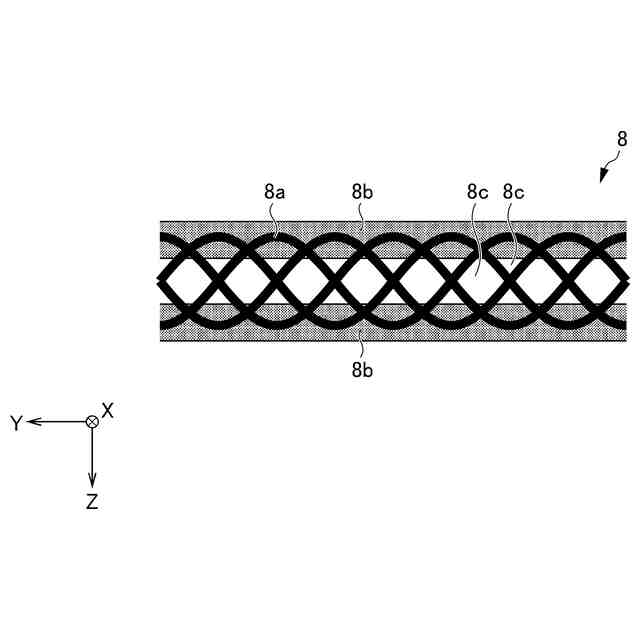

複数本の素線を編んだ編物または複数本の素線を織った織物により形成された部材、または複数本の素線を撚った部材であり、
樹脂でコーティングされて、前記素線の間に真空泡を含んでいる、
太陽電池モジュール。
続きを表示（約 3,400 文字）【請求項２】
前記保護部材は、
前記薄膜系太陽電池サブモジュールの受光側に配置された受光側保護部材と、
前記薄膜系太陽電池サブモジュールの裏側に配置された裏側保護部材と、
を含み、
前記封止材は、前記薄膜系太陽電池サブモジュールの受光側と前記受光側保護部材との間、および、前記薄膜系太陽電池サブモジュールの裏側と前記裏側保護部材との間に配置されており、
前記封止強化部材は、前記受光側保護部材と前記裏側保護部材との間において、前記太陽電池モジュールの周囲端部に配置されている、
請求項１に記載の太陽電池モジュール。
【請求項３】

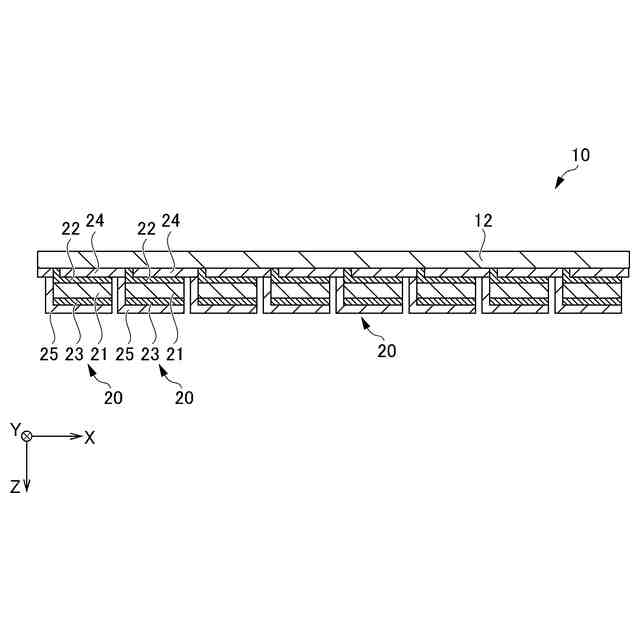

前記薄膜系太陽電池サブモジュールは、透明基材と、前記透明基材上に形成された前記薄膜系太陽電池セルとを有し、
前記保護部材は、
前記薄膜系太陽電池サブモジュールの受光側に配置された受光側保護部材と、
前記薄膜系太陽電池サブモジュールの裏側に配置された裏側保護部材と、
を含み、
前記封止材は、前記薄膜系太陽電池サブモジュールの受光側と前記受光側保護部材との間、および、前記薄膜系太陽電池サブモジュールの裏側と前記裏側保護部材との間に配置されており、

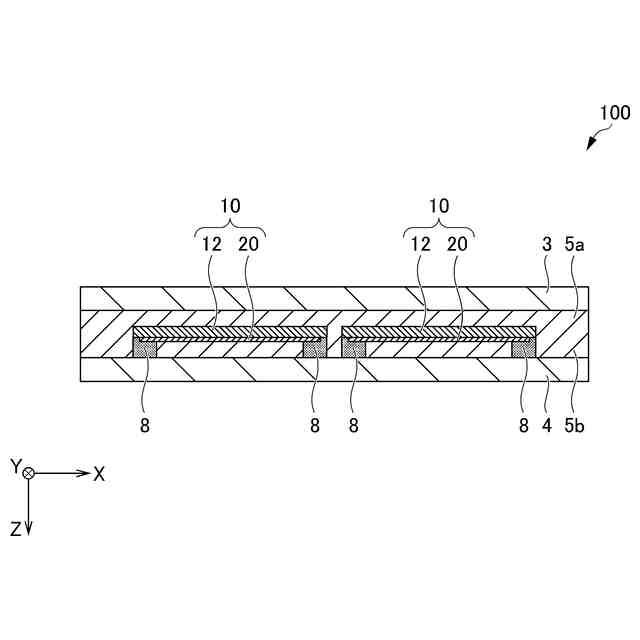

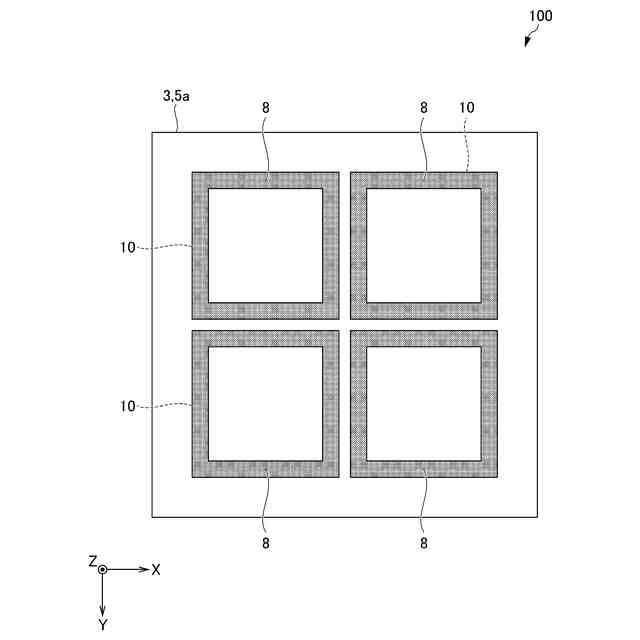

前記封止強化部材は、前記透明基材と前記裏側保護部材との間において、前記薄膜系太陽電池サブモジュールの周囲端部に配置されている、
請求項１に記載の太陽電池モジュール。
【請求項４】

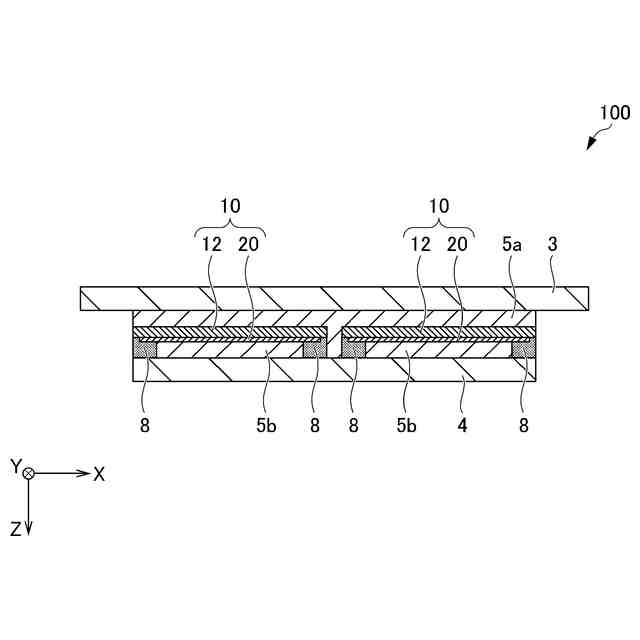

前記薄膜系太陽電池サブモジュールは、透明基材と、前記透明基材上に形成された前記薄膜系太陽電池セルとを有し、
前記保護部材は、前記薄膜系太陽電池サブモジュールの裏側に配置された裏側保護部材を含み、
前記封止材は、前記薄膜系太陽電池サブモジュールの裏側と前記裏側保護部材との間に配置されており、
前記封止強化部材は、前記透明基材と前記裏側保護部材との間において、前記薄膜系太陽電池サブモジュールの周囲端部に配置されている、
請求項１に記載の太陽電池モジュール。
【請求項５】
薄膜系太陽電池セルを有するトップ側太陽電池サブモジュールと、結晶シリコン系太陽電池セルを有するボトム側太陽電池サブモジュールとを有する４端子型のタンデム型太陽電池モジュールであって、
前記トップ側太陽電池サブモジュールおよび前記ボトム側太陽電池サブモジュールを封止する保護部材および封止材と、
前記太陽電池モジュールの周囲端部、または、前記トップ側太陽電池サブモジュールの周囲端部および前記ボトム側太陽電池サブモジュールの周囲端部を封止する封止強化部材と、
を備え、
前記封止強化部材は、
複数本の素線を編んだ編物または複数本の素線を織った織物により形成された部材、または複数本の素線を撚った部材であり、
樹脂でコーティングされて、前記素線の間に真空泡を含んでいる、
太陽電池モジュール。
【請求項６】
薄膜系太陽電池セルを有するトップ側太陽電池サブモジュールと、結晶シリコン系太陽電池セルを有するボトム側太陽電池サブモジュールとを有する４端子型のタンデム型太陽電池モジュールであって、
前記トップ側太陽電池サブモジュールおよび前記ボトム側太陽電池サブモジュールを封止する保護部材と、
前記トップ側太陽電池サブモジュールと前記ボトム側太陽電池サブモジュールとの間に配置された絶縁部材と、
前記トップ側太陽電池サブモジュールを封止するトップ側封止材と、
前記ボトム側太陽電池サブモジュールを封止するボトム側封止材と、
前記太陽電池モジュールの周囲端部、または、前記トップ側太陽電池サブモジュールの周囲端部を封止するトップ側封止強化部材と、
前記太陽電池モジュールの周囲端部、または、前記ボトム側太陽電池サブモジュールの周囲端部を封止するボトム側封止強化部材と、
を備え、
前記トップ側封止強化部材および前記ボトム側封止強化部材の少なくとも一方は、
複数本の素線を編んだ編物または複数本の素線を織った織物により形成された部材、または複数本の素線を撚った部材であり、
樹脂でコーティングされて、前記素線の間に真空泡を含んでいる、
太陽電池モジュール。
【請求項７】
前記保護部材は、
前記トップ側太陽電池サブモジュールの受光側に配置された受光側保護部材と、
前記ボトム側太陽電池サブモジュールの裏側に配置された裏側保護部材と、
を含み、
前記トップ側封止材は、前記トップ側太陽電池サブモジュールの受光側と前記受光側保護部材との間、および、前記トップ側太陽電池サブモジュールの裏側と前記絶縁部材との間に配置されており、
前記ボトム側封止材は、前記ボトム側太陽電池サブモジュールの受光側と前記絶縁部材との間、および、前記ボトム側太陽電池サブモジュールの裏側と前記裏側保護部材との間に配置されており、
前記トップ側封止強化部材は、前記受光側保護部材と前記絶縁部材との間において、前記太陽電池モジュールの周囲端部に配置されている、または、
前記ボトム側封止強化部材は、前記絶縁部材と前記裏側保護部材との間において、前記太陽電池モジュールの周囲端部に配置されている、
請求項６に記載の太陽電池モジュール。
【請求項８】
前記トップ側太陽電池サブモジュールは、透明基材と、前記透明基材上に形成された前記薄膜系太陽電池セルとを有し、
前記保護部材は、
前記トップ側太陽電池サブモジュールの受光側に配置された受光側保護部材と、
前記ボトム側太陽電池サブモジュールの裏側に配置された裏側保護部材と、
を含み、
前記トップ側封止材は、前記トップ側太陽電池サブモジュールの受光側と前記受光側保護部材との間、および、前記トップ側太陽電池サブモジュールの裏側と前記絶縁部材との間に配置されており、
前記ボトム側封止材は、前記ボトム側太陽電池サブモジュールの受光側と前記絶縁部材との間、および、前記ボトム側太陽電池サブモジュールの裏側と前記裏側保護部材との間に配置されており、
前記トップ側封止強化部材は、前記透明基材と前記絶縁部材との間において、前記トップ側太陽電池サブモジュールの周囲端部に配置されている、または、
前記ボトム側封止強化部材は、前記絶縁部材と前記裏側保護部材との間において、前記ボトム側太陽電池サブモジュールの周囲端部に配置されている、
請求項６に記載の太陽電池モジュール。
【請求項９】
前記トップ側太陽電池サブモジュールは、透明基材と、前記透明基材上に形成された前記薄膜系太陽電池セルとを有し、
前記保護部材は、前記ボトム側太陽電池サブモジュールの裏側に配置された裏側保護部材を含み、
前記トップ側封止材は、前記トップ側太陽電池サブモジュールの裏側と前記絶縁部材との間に配置されており、
前記ボトム側封止材は、前記ボトム側太陽電池サブモジュールの受光側と前記絶縁部材との間、および、前記ボトム側太陽電池サブモジュールの裏側と前記裏側保護部材との間に配置されており、
前記トップ側封止強化部材は、前記透明基材と前記絶縁部材との間において、前記トップ側太陽電池サブモジュールの周囲端部に配置されている、または、
前記ボトム側封止強化部材は、前記絶縁部材と前記裏側保護部材との間において、前記ボトム側太陽電池サブモジュールの周囲端部に配置されている、
請求項６に記載の太陽電池モジュール。
【請求項１０】
前記封止強化部材の前記素線は、導電性を有し、
前記封止強化部材は、前記薄膜系太陽電池サブモジュールのための外部引出配線を兼ねる、
請求項１～５のいずれか１項に記載の太陽電池モジュール。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、太陽電池モジュールに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、ペロブスカイト系（薄膜系）の太陽電池サブモジュールを備える太陽電池モジュールが開示されている。太陽電池サブモジュールは、透明基材上に形成されたペロブスカイト系（薄膜系）の太陽電池セルを備える。
【０００３】
このような太陽電池モジュールでは、太陽電池サブモジュールを、例えば受光側保護部材および裏側保護部材、並びに封止材で封止する。更に、このような太陽電池モジュールでは、ペロブスカイト系（薄膜系）の太陽電池サブモジュールが湿度に弱いため、周囲の端部をブチルゴム部材で封止する。
【０００４】
また、特許文献２には、太陽電池モジュールの周囲の端部を封止するブチルゴム部材に、吸湿材を含有させる技術が開示されている。
【先行技術文献】
【特許文献】
【０００５】
国際公開第２０２０／２０８８５４号
特開２０１２－０９４５６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本願発明者（ら）は、ブチルゴム部材に代わる新たな封止強化部材を用いて、太陽電池モジュールの耐湿性を高めることを考案する。
【０００７】
本発明は、耐湿性を高めた太陽電池モジュールを提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明に係る太陽電池モジュールは、薄膜系太陽電池セルを有する薄膜系太陽電池サブモジュールと、前記薄膜系太陽電池サブモジュールを封止する保護部材および封止材と、
を備える太陽電池モジュールであって、前記太陽電池モジュールの周囲端部、または、前記薄膜系太陽電池サブモジュールの周囲端部を封止する封止強化部材を更に備える。前記封止強化部材は、複数本の素線を編んだ編物または複数本の素線を織った織物により形成された部材、または複数本の素線を撚った部材であり、樹脂でコーティングされて、前記素線の間に真空泡を含んでいる。
【０００９】
本発明に係る別の太陽電池モジュールは、薄膜系太陽電池セルを有するトップ側太陽電池サブモジュールと、結晶シリコン系太陽電池セルを有するボトム側太陽電池サブモジュールとを有する４端子型のタンデム型太陽電池モジュールであって、前記トップ側太陽電池サブモジュールおよび前記ボトム側太陽電池サブモジュールを封止する保護部材および封止材と、前記太陽電池モジュールの周囲端部、または、前記トップ側太陽電池サブモジュールの周囲端部および前記ボトム側太陽電池サブモジュールの周囲端部を封止する封止強化部材とを備える。前記封止強化部材は、複数本の素線を編んだ編物または複数本の素線を織った織物により形成された部材、または複数本の素線を撚った部材であり、樹脂でコーティングされて、前記素線の間に真空泡を含んでいる。
【００１０】
本発明に係る更に別の太陽電池モジュールは、薄膜系太陽電池セルを有するトップ側太陽電池サブモジュールと、結晶シリコン系太陽電池セルを有するボトム側太陽電池サブモジュールとを有する４端子型のタンデム型太陽電池モジュールであって、前記トップ側太陽電池サブモジュールおよび前記ボトム側太陽電池サブモジュールを封止する保護部材と、前記トップ側太陽電池サブモジュールと前記ボトム側太陽電池サブモジュールとの間に配置された絶縁部材と、前記トップ側太陽電池サブモジュールを封止するトップ側封止材と、前記ボトム側太陽電池サブモジュールを封止するボトム側封止材と、前記太陽電池モジュールの周囲端部、または、前記トップ側太陽電池サブモジュールの周囲端部を封止するトップ側封止強化部材と、前記太陽電池モジュールの周囲端部、または、前記ボトム側太陽電池サブモジュールの周囲端部を封止するボトム側封止強化部材とを備える。前記トップ側封止強化部材および前記ボトム側封止強化部材の少なくとも一方は、複数本の素線を編んだ編物または複数本の素線を織った織物により形成された部材、または複数本の素線を撚った部材であり、樹脂でコーティングされて、前記素線の間に真空泡を含んでいる。
【発明の効果】
