公開番号2025150138
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024050861
出願日2024-03-27
発明の名称乾燥装置
出願人東レエンジニアリング株式会社
代理人
主分類F26B 13/10 20060101AFI20251002BHJP(乾燥)
要約【課題】基材に皺が生じることを抑制することができる乾燥装置を提供することを目的とする。
【解決手段】搬送される基材に形成された塗膜を乾燥させる乾燥装置であって、基材の下面に対して熱風を吹き付けることにより基材を浮揚させるとともに塗膜を加熱する加熱ノズルを備えており、前記加熱ノズルは、前記熱風を吹き出す吹出部と、前記吹出部から吹き出された前記熱風によって基材の下面に加える圧力を調節する圧力調節部と、を有しており、前記圧力調節部は、基材の下面に加える圧力が、基材の面内方向で基材の搬送方向と直交する幅方向において基材の中央部に向かうにしたがって大きくなるように圧力を調節する構成とする。
【選択図】図3
特許請求の範囲【請求項１】
搬送される基材に形成された塗膜を乾燥させる乾燥装置であって、
基材の下面に対して熱風を吹き付けることにより基材を浮揚させるとともに塗膜を加熱する加熱ノズルを備えており、
前記加熱ノズルは、前記熱風を吹き出す吹出部と、
前記吹出部から吹き出された前記熱風によって基材の下面に加える圧力を調節する圧力調節部と、を有しており、
前記圧力調節部は、基材の下面に加える圧力が、基材の面内方向で基材の搬送方向と直交する幅方向において基材の中央部に向かうにしたがって大きくなるように圧力を調節することを特徴とする乾燥装置。
続きを表示（約 850 文字）【請求項２】
前記吹出部は、基材の搬送経路下流側に向かう方向の速度成分を有する前記熱風を吹き出すことを特徴とする請求項１に記載の乾燥装置。
【請求項３】
前記圧力調節部は、前記吹出部を含んでおり、
前記吹出部は、前記搬送経路下流側に向かって開口する前記熱風の吹出口と、
前記吹出口よりも前記搬送経路下流側において基材の前記下面と対面するガイド面と、を有しており、

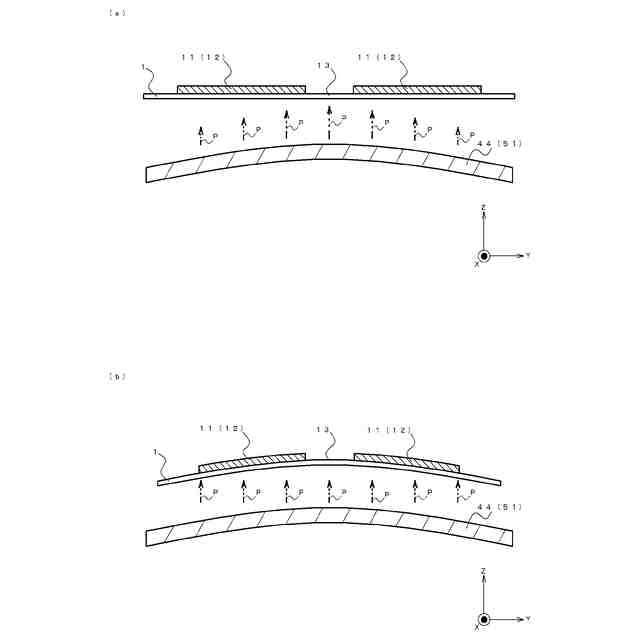

前記ガイド面は、前記幅方向における両端部それぞれから中央部に向かうにしたがって前記ガイド面と基材との間隔が小さくなるアーチ形状を有していることを特徴とする請求項２に記載の乾燥装置。
【請求項４】
前記吹出部から前記搬送経路下流側に向かって延びるように形成され、前記吹出部から吹き出された前記熱風を前記搬送経路下流側に向かって流れるように誘導するガイド部が設けられていることを特徴とする請求項２又は請求項３に記載の乾燥装置。
【請求項５】
前記圧力調節部は、前記ガイド部を含んでおり、
前記ガイド部は、前記幅方向における両端部それぞれから中央部に向かうにしたがって前記ガイド部と基材との間隔が小さくなるアーチ形状を有していることを特徴とする請求項４に記載の乾燥装置。
【請求項６】
前記圧力調節部は、前記ガイド部を含んでおり、

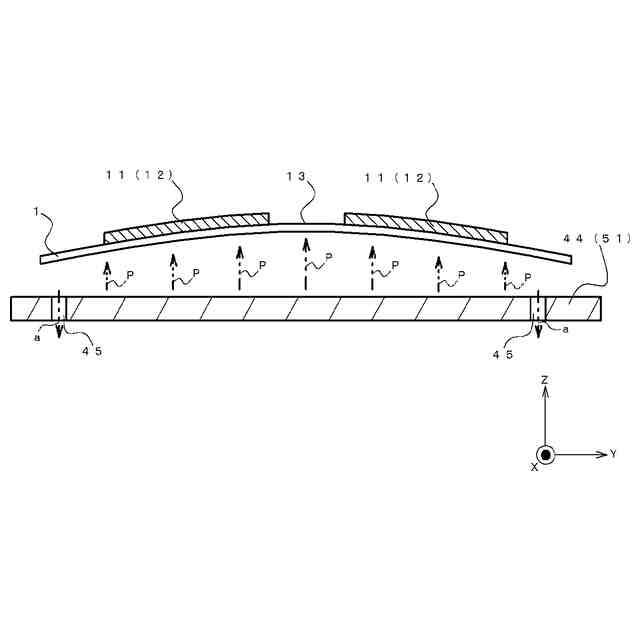

前記ガイド部には、前記幅方向における前記ガイド部の両端部それぞれの近傍に貫通孔が形成されていることを特徴とする請求項４に記載の乾燥装置。
【請求項７】
前記圧力調節部は、前記吹出部から吹き出す前記熱風の風量を前記幅方向にわたって調節する風量調節部を含んでおり、

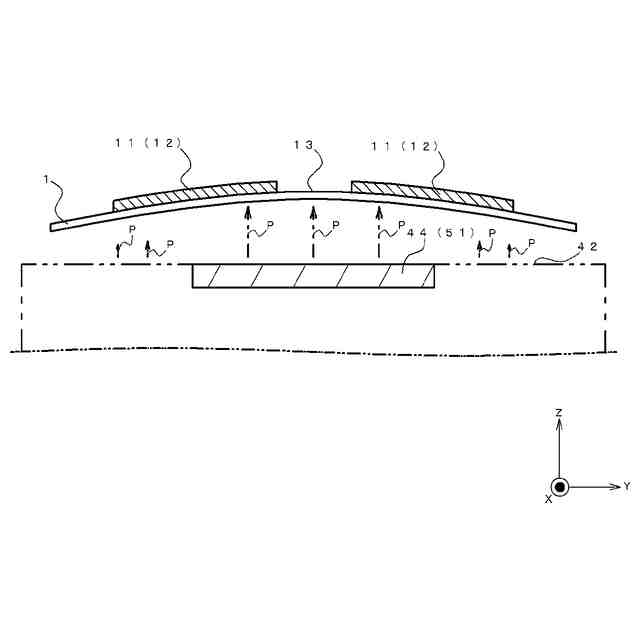

前記風量調節部は、前記吹出部から吹き出す前記熱風の風量が、前記幅方向における基材の端部から中央部に向かうにしたがって多くなるように前記熱風の風量を調節することを特徴とする請求項１又は請求項２に記載の乾燥装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、基材に形成された塗膜を乾燥させる乾燥装置に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
リチウムイオン電池は、ロールツーロールで搬送されるアルミ箔や、銅箔などのシート状の基材に対して、電極材料のスラリーを塗布して塗膜を形成し、形成した塗膜を乾燥させることで正極、負極が形成されている。
【０００３】

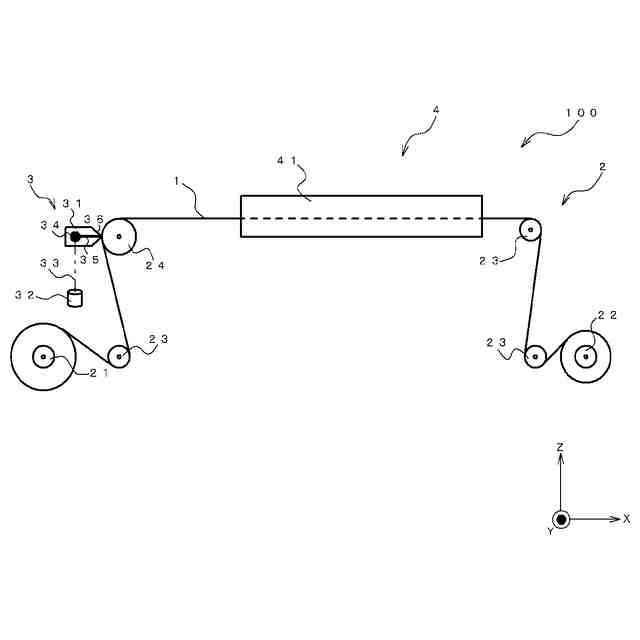

ロールツーロール方式の搬送装置は、基材を巻き出す巻出ロールと、基材を巻き取る巻取ロールと、巻出ロールから巻き出された基材が巻取ロールに巻き取られるまでに経由する複数の搬送ロールと、を有している。そして、搬送装置は、それぞれのロールによって基材に所定の張力を付与しながら搬送している（たとえば、下記特許文献１）。
【０００４】

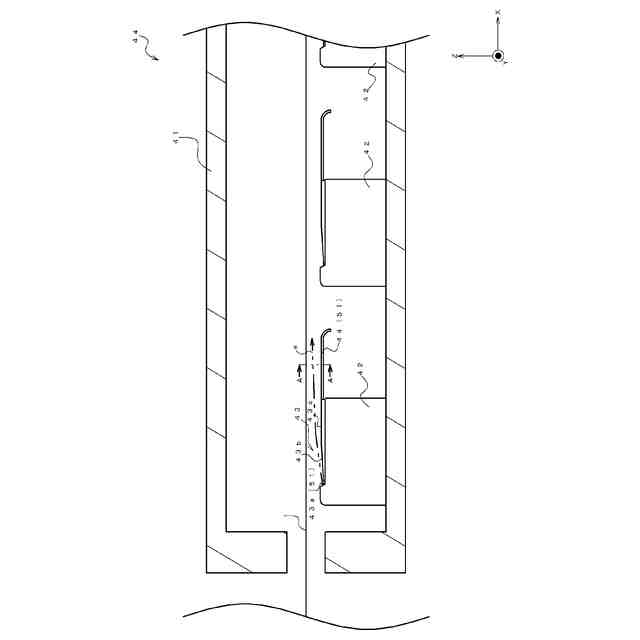

また、搬送装置による基材の搬送経路上には、塗膜を乾燥させるための乾燥装置が設けられている。この乾燥装置は、基材が通過する筐体部と、筐体部内において基材の搬送経路に沿って並んで設けられた複数の加熱ノズルと、を有している。そして、乾燥装置は、搬送中の基材の下面に対して加熱ノズルそれぞれから熱風を吹き付けることにより、筐体部内の温度を高めて基材に形成された塗膜を加熱すると同時に、熱風の風圧によって基材を浮揚させるようになっている（たとえば、下記特許文献２）。
【先行技術文献】
【特許文献】
【０００５】
特開２０１２－０９７９１７号公報
特開２０１４－１７３８０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかし、上記乾燥装置では、基材に皺が生じる場合があった。具体的には、上記搬送装置によって基材に付与される張力や塗膜乾燥時の基材の温度変化による熱収縮により、基材の面内方向で基材の搬送方向と直交する幅方向において基材が中央部に向かって圧縮され、基材に皺が生じる場合がある。ここで、上記乾燥装置では、筐体部内において加熱ノズルから吹き出す熱風の風圧によって基材を浮揚させているため、上記搬送装置によって付与される張力の影響や塗膜乾燥時の基材の温度変化による熱収縮の影響を基材が受けやすくなっており、基材に皺が生じやすくなっている。このように、基材に皺が生じると、基材の巻き取り不良などの問題が生じる可能性があった。
【０００７】
本発明は、上記の問題点を鑑みてなされたものであり、基材に皺が生じることを抑制することができる乾燥装置を提供することを目的としている。
【課題を解決するための手段】
【０００８】
上記課題を解決する本発明の乾燥装置は、搬送される基材に形成された塗膜を乾燥させる乾燥装置であって、基材の下面に対して熱風を吹き付けることにより基材を浮揚させるとともに塗膜を加熱する加熱ノズルを備えており、前記加熱ノズルは、前記熱風を吹き出す吹出部と、前記吹出部から吹き出された前記熱風によって基材の下面に加える圧力を調節する圧力調節部と、を有しており、前記圧力調節部は、基材の下面に加える圧力が、基材の面内方向で基材の搬送方向と直交する幅方向において基材の中央部に向かうにしたがって大きくなるように圧力を調節することを特徴としている。
【０００９】
上記乾燥装置によれば、圧力調節部によって、吹出部から吹き出された熱風によって基材の下面に加える圧力を、基材の面内方向で基材の搬送方向と直交する幅方向（以下、幅方向）において基材の中央部に向かうにしたがって大きくなるように調節するため、基材が上向きに張った状態で基材を搬送させることができる。これにより、基材に上記幅方向への拡幅力を作用させ、基材に皺が生じないように基材を伸ばすことができる。したがって、基材に皺が生じることを抑制することができる。
【００１０】
また、前記吹出部は、基材の搬送経路下流側に向かう方向の速度成分を有する前記熱風を吹き出す構成としてもよい。
（【００１１】以降は省略されています）
