公開番号2025154268
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057177
出願日2024-03-29
発明の名称山留壁用親杭
出願人株式会社熊谷組
代理人個人,個人
主分類E02D 5/02 20060101AFI20251002BHJP(水工;基礎;土砂の移送)
要約【課題】建設現場での取り扱いが容易な山留壁用親杭を提供する。

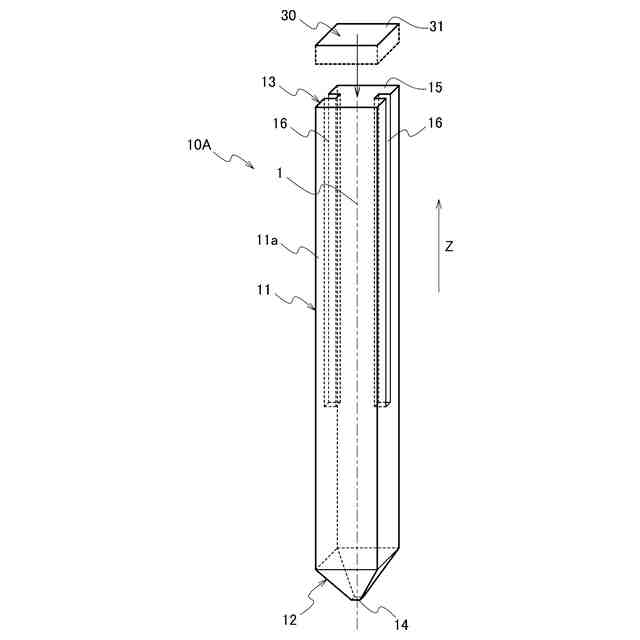

【解決手段】山留壁用親杭10Aは、集成材によって形成され長手方向に延伸すると共に、先細りの先端部12を有する杭本体11を備える。
【選択図】図1
特許請求の範囲【請求項１】

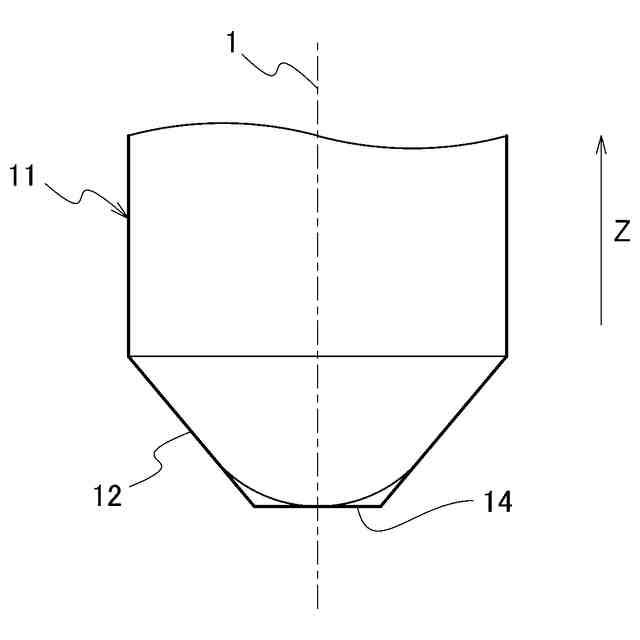

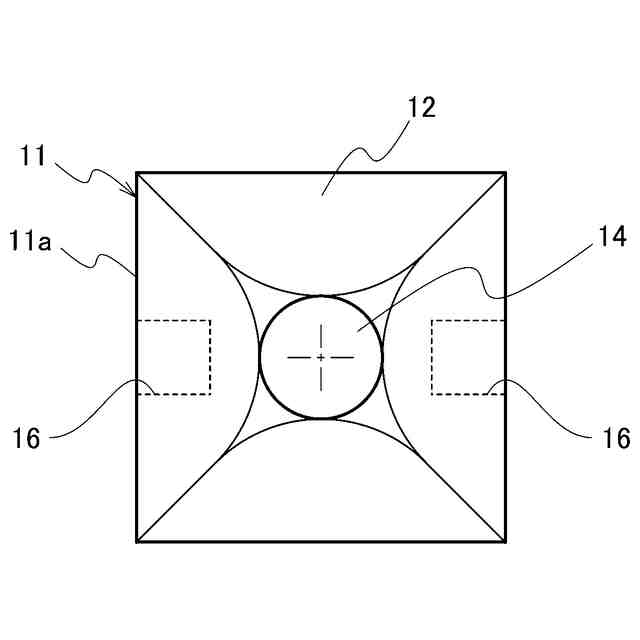

集成材によって形成され長手方向に延伸すると共に、先細りの先端部を有する杭本体を備える山留壁用親杭。
続きを表示（約 790 文字）【請求項２】

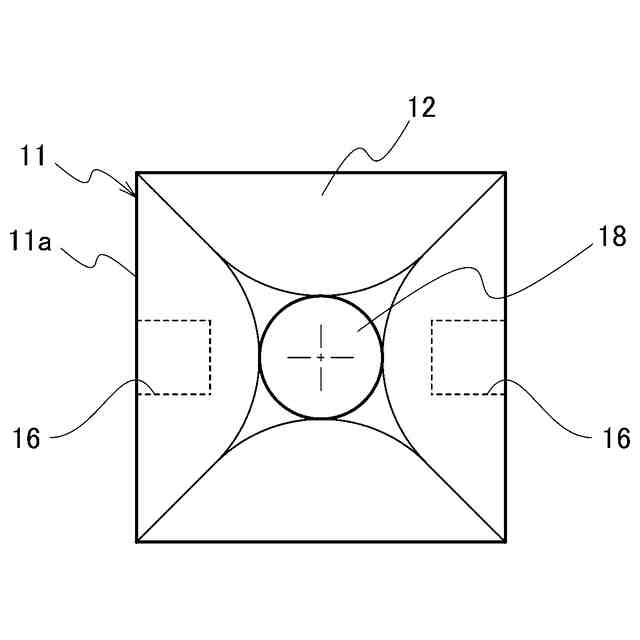

前記長手方向から見て前記先端部の中心に取付けられた第１金属板を更に備える、
請求項１に記載の山留壁用親杭。
【請求項３】

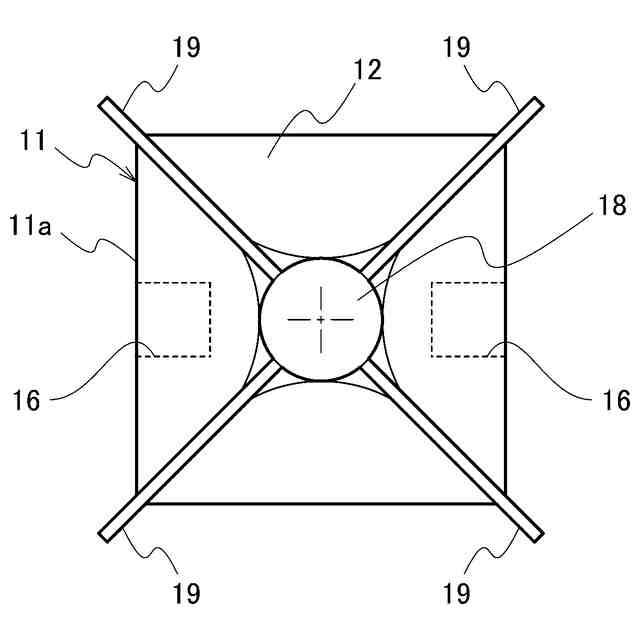

前記第１金属板を介して互いに連結された複数の第２金属板を更に備え、
前記複数の第２金属板は、前記長手方向と平行に且つ前記長手方向から見て前記第１金属板を中心に放射状に配置されている、
請求項２に記載の山留壁用親杭。
【請求項４】

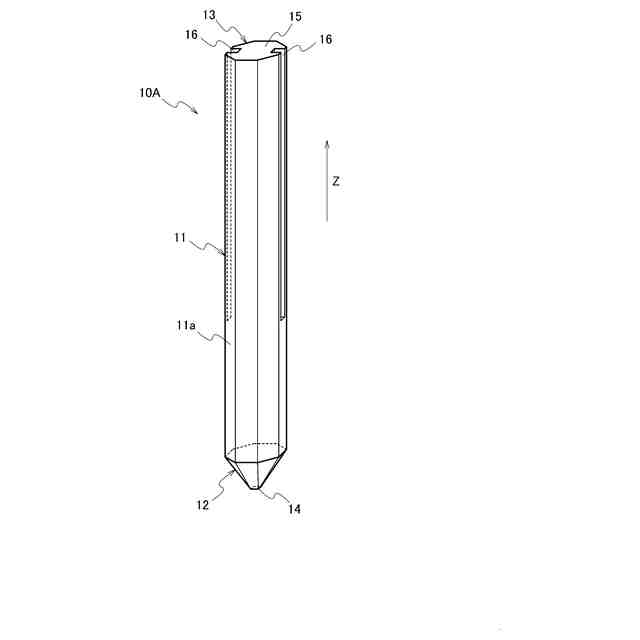

前記長手方向と直交する前記杭本体の断面は八角形である、
請求項１に記載の山留壁用親杭。
【請求項５】
前記長手方向と直交する前記杭本体の断面は多角形であり、
前記杭本体の側面のうち、前記多角形の頂角に位置する部分には前記長手方向に並ぶ複数の鋸歯部が設けられている、
請求項１に記載の山留壁用親杭。
【請求項６】
前記杭本体は、前記先端部と反対側に位置する基部に取り付けられた金属製の保護部を更に備える、
請求項１に記載の山留壁用親杭。
【請求項７】
前記保護部は、前記基部を収容するキャップ状に形成されている、
請求項６に記載の山留壁用親杭。
【請求項８】
前記杭本体の側面には、中心軸を挟んだ両側に形成され且つ前記長手方向に延伸する一対の溝部が設けられている、
請求項１に記載の山留壁用親杭。
【請求項９】
前記杭本体の側面には、前記長手方向に間隔をおいて形成された複数の孔が設けられている、
請求項１に記載の山留壁用親杭。
【請求項１０】
前記複数の孔は、前記長手方向と直交する方向に前記杭本体を貫通している、
請求項９に記載の山留壁用親杭。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、山留壁に使用される親杭に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
山留壁は掘削された地盤の側面を保護し、周囲地盤の崩壊や土砂の流出を防止する構造物である。親杭横矢板壁は山留壁の一種であり、所定の間隔でＨ型鋼を地盤に打設し、隣接する２本のＨ型鋼の間に横矢板を設置することで構築される。この壁を用いた親杭横矢板工法は、最も経済的な工法として知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－１９７３９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
周知の通り、Ｈ型鋼は山留壁に求められる十分な強度を有する。しかしながら、Ｈ型鋼は非常に重い。そのため、取り扱いが容易ではなく、設置等の施工に時間が掛かる。つまり、山留壁を構築する際の作業性が比較的悪い。
【０００５】
本開示は上述の事情を鑑みて成されたものであり、建設現場での取り扱いが容易な山留壁用親杭の提供を目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る山留壁用親杭は、集成材によって形成され長手方向に延伸すると共に、先細りの先端部を有する杭本体を備える。
【０００７】
前記山留壁用親杭は、前記長手方向から見て前記先端部の中心に取付けられた第１金属板を更に備えてもよい。前記山留壁用親杭は、前記第１金属板を介して互いに連結された複数の第２金属板を更に備えてもよい。前記複数の第２金属板は、前記長手方向と平行に且つ前記長手方向から見て前記第１金属板を中心に放射状に配置されてもよい。
【０００８】
前記長手方向と直交する前記杭本体の断面は八角形でもよい。前記長手方向と直交する前記杭本体の断面は多角形でもよく、前記杭本体の側面のうち、前記多角形の頂角に位置する部分には前記長手方向に並ぶ複数の鋸歯部が設けられてもよい。前記杭本体は、前記先端部と反対側に位置する基部に取り付けられた金属製の保護部を更に備えてもよい。前記保護部は、前記基部を収容するキャップ状に形成されてもよい。
【０００９】
前記杭本体の側面には、中心軸を挟んだ両側に形成され且つ前記長手方向に延伸する一対の溝部が設けられてもよい。前記杭本体の側面には、前記長手方向に間隔をおいて形成された複数の孔が設けられてもよい。前記複数の孔は、前記長手方向と直交する方向に前記杭本体を貫通してもよい。前記杭本体の側面には、前記長手方向に間隔をおいて形成され、周方向に延伸する複数の溝が設けられてもよい。
【発明の効果】
【００１０】
本開示によれば、建設現場での取り扱いが容易な山留壁用親杭を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
