公開番号2025151630
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053156
出願日2024-03-28
発明の名称ローリングピストン型電動圧縮機
出願人株式会社豊田自動織機
代理人弁理士法人深見特許事務所
主分類F04C 18/356 20060101AFI20251002BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】廉価に構成されつつ高い信頼性を有するローリングピストン型電動圧縮機を提供する。
【解決手段】ケース、第1シリンダ125、第2シリンダ152、フロントサイドプレート140、リアサイドプレート190およびミドルサイドプレート160に囲まれた貯油室28が形成されている。第2シリンダ152およびミドルサイドプレート160の各々においては、貯油室28と第1吐出経路6とが周縁部の一部158,186によって互いに隔離されている。吐出経路3から分岐し、オイルセパレータから分離された潤滑油を貯油室28に供給可能な第1供給経路が形成されている。貯油室28から潤滑油が供給され、かつ圧縮機構の摺動位置に潤滑油を供給可能な第2供給経路が形成されている。

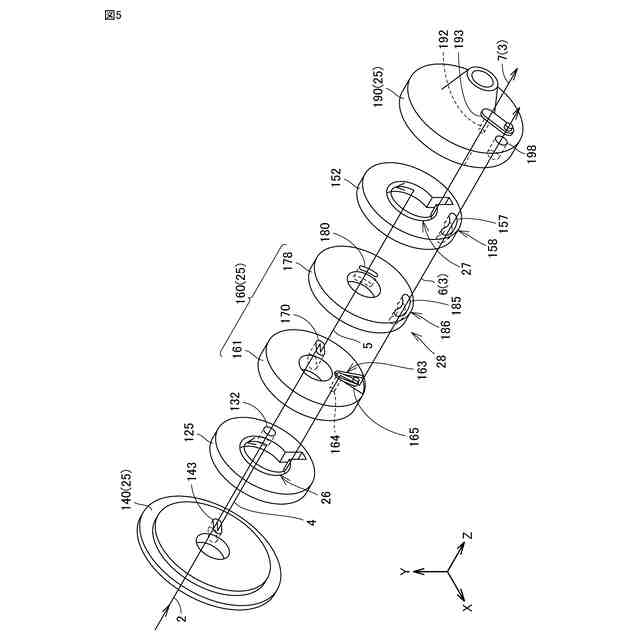

【選択図】図5
特許請求の範囲【請求項１】
吸入経路および吐出経路が設けられたケースと、
前記ケースに収容される電動モータと、
前記ケースに収容され、前記電動モータと水平方向に並設されるとともに、前記吸入経路から吸入され前記電動モータを通過した冷媒を吸入し圧縮して前記吐出経路に吐出する圧縮機構と、
前記吐出経路上に設けられ、冷媒に混在した潤滑油を冷媒から分離するオイルセパレータとを備え、
前記圧縮機構は、
前記電動モータにより駆動されるとともに第１方向に延在する軸心を有する回転軸と、
前記回転軸の回転に伴って前記軸心に対して偏心した状態で回転可能な第１ピストンと、
前記第１方向に交差する方向において前記第１ピストンに当接する第１ベーンと、
前記第１ピストンおよび前記第１ベーンを収容し、前記第１ピストンおよび前記第１ベーンとの間において冷媒を圧縮する第１圧縮室が形成される第１シリンダと、
前記第１方向において前記第１シリンダに当接し、前記第１圧縮室と接するフロントサイドプレートと、
前記第１ピストンと間隔をあけて前記第１ピストンに関して前記第１方向において前記フロントサイドプレートが配置される側とは反対側に配置され、前記回転軸の回転に伴って前記軸心に対して偏心した状態で回転可能な第２ピストンと、
前記第１方向に交差する方向において前記第２ピストンに当接する第２ベーンと、
前記第２ピストンおよび前記第２ベーンを収容し、前記第２ピストンおよび前記第２ベーンとの間において冷媒を圧縮する第２圧縮室が形成される第２シリンダと、
前記第２シリンダに対して前記第１方向において前記フロントサイドプレートが配置される側とは反対側から当接し、前記第２圧縮室と接するリアサイドプレートと、
前記第１方向において前記第１シリンダおよび前記第２シリンダの間に配置され、前記第１圧縮室と前記第２圧縮室とを仕切るミドルサイドプレートとを含み、
前記フロントサイドプレートおよび前記リアサイドプレートの各々は、前記第１方向に交差する方向において前記ケースの内周面に当接しており、
前記ケース、前記第１シリンダ、前記第２シリンダ、前記フロントサイドプレート、前記リアサイドプレートおよび前記ミドルサイドプレートに囲まれた貯油室が形成されており、
前記第２シリンダ、前記リアサイドプレートおよび前記ミドルサイドプレートには、前記第１圧縮室と前記オイルセパレータとを接続する第１吐出経路が形成されており、
前記第２シリンダおよび前記ミドルサイドプレートの各々においては、前記貯油室と前記第１吐出経路とが周縁部の一部によって互いに隔離されており、
前記吐出経路から分岐し、前記オイルセパレータから分離された潤滑油を前記貯油室に供給可能な第１供給経路が形成されており、
前記貯油室から潤滑油が供給され、かつ前記圧縮機構の摺動位置に潤滑油を供給可能な第２供給経路が形成されている、ローリングピストン型電動圧縮機。
続きを表示（約 910 文字）【請求項２】
前記第１ベーンおよび前記第２ベーンの少なくとも一方は、前記ケースの内部において前記第１方向に交差する鉛直方向の下方側に配置されており、
前記第１ベーンおよび前記第２ベーンの前記少なくとも一方に対応する前記第１シリンダおよび前記第２シリンダの少なくとも一方の外周面には、前記貯油室から前記第１ベーンおよび前記第２ベーンの前記少なくとも一方の下方端側に潤滑油を供給可能な孔が形成されている、請求項１に記載のローリングピストン型電動圧縮機。
【請求項３】
前記第２供給経路は、前記フロントサイドプレートと前記回転軸との摺動箇所に潤滑油を供給可能に構成されている、請求項１または請求項２に記載のローリングピストン型電動圧縮機。
【請求項４】
前記第２供給経路は、前記リアサイドプレートと前記回転軸との摺動箇所に潤滑油を供給可能に構成されている、請求項１または請求項２に記載のローリングピストン型電動圧縮機。
【請求項５】
前記第２供給経路は、前記第１ベーンおよび前記第２ベーンの少なくとも一方と前記第１ベーンおよび前記第２ベーンの前記少なくとも一方に対応する前記第１シリンダおよび前記第２シリンダの少なくとも一方との摺動箇所に潤滑油を供給可能に構成されている、請求項１または請求項２に記載のローリングピストン型電動圧縮機。
【請求項６】
前記第２供給経路は、前記ミドルサイドプレートと前記第１ピストンおよび前記第２ピストンの少なくとも一方との摺動箇所に潤滑油を供給可能に構成されている、請求項１または請求項２に記載のローリングピストン型電動圧縮機。
【請求項７】
前記第２供給経路は、前記回転軸と前記ミドルサイドプレートとの間の封止箇所に潤滑油を供給可能に構成されている、請求項１または請求項２に記載のローリングピストン型電動圧縮機。
【請求項８】
前記第２供給経路の途中に、潤滑油の流路断面積が小さくなっている絞り部が設けられている、請求項１または請求項２に記載のローリングピストン型電動圧縮機。

発明の詳細な説明【技術分野】
【０００１】

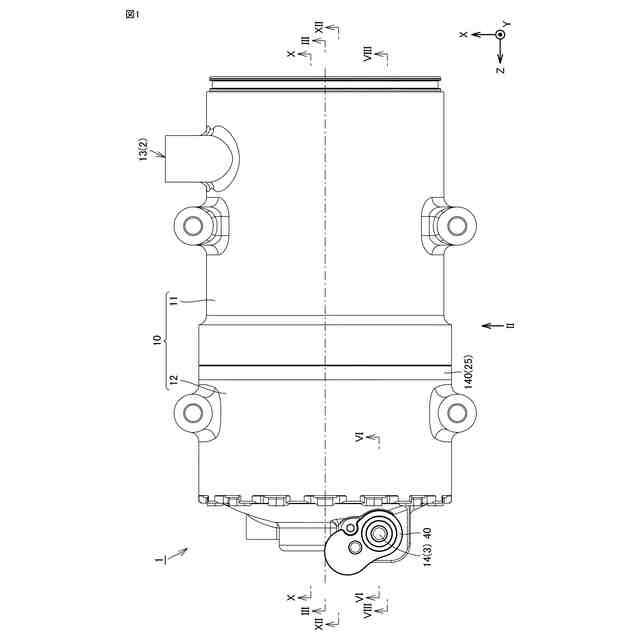

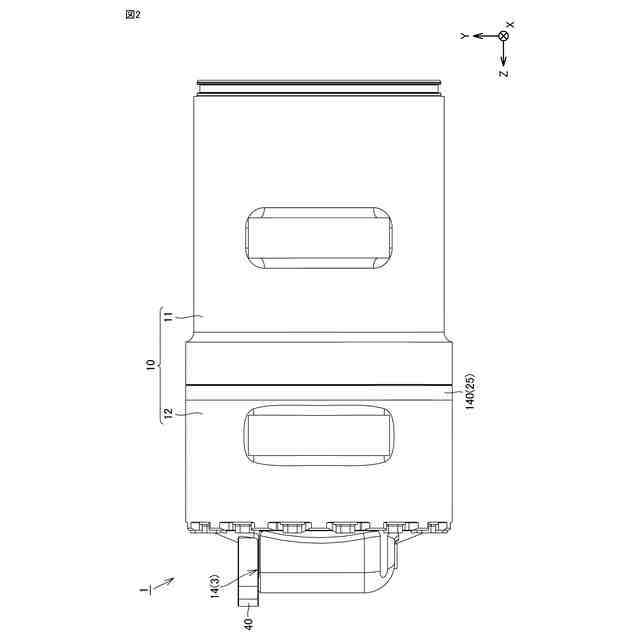

本開示は、ローリングピストン型電動圧縮機に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
横型ロータリーコンプレッサを開示した先行技術文献として、特開２００５－１０５９８５号公報（特許文献１）がある。特許文献１に記載された横型ロータリーコンプレッサは、回転圧縮機構部を収容する密閉容器を備える。密閉容器の底部には、回転圧縮機構部に供給するオイルを溜めるオイル溜めが設けられている。
【０００３】
電動圧縮機を開示した先行技術文献として、特開２０１７－１９８１５９号公報（特許文献２）がある。特許文献２に記載された電動圧縮機は、有底筒状のメインハウジングを備える。メインハウジングの筒状部には、下方側の部位の内部にオイルセパレータにて分離された潤滑オイルを貯留する貯油室が区画形成されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００５－１０５９８５号公報
特開２０１７－１９８１５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の横型ロータリーコンプレッサは、ケースの内部空間全体に潤滑油を貯める貯油室が形成されているため、潤滑油を吸い上げるなどにより圧縮機構へ供給する場合に潤滑油が吸い上げにくい可能性がある。このため、特許文献１においては、圧縮機構の摺動位置に潤滑油が十分に供給されないことによって、ローリングピストン型電動圧縮機の信頼性を低下させる可能性がある。
【０００６】
特許文献２に記載の電動圧縮機は、ケースの肉厚部分に貯油室が設けられているため、加工が複雑になりコストがかかる可能性がある。このため、ローリングピストン型電動圧縮機が高価になる可能性がある。
【０００７】
本開示は、上記の課題を解決するためになされたものであって、廉価に構成されつつ高い信頼性を有するローリングピストン型電動圧縮機を提供することを目的とする。
【課題を解決するための手段】
【０００８】

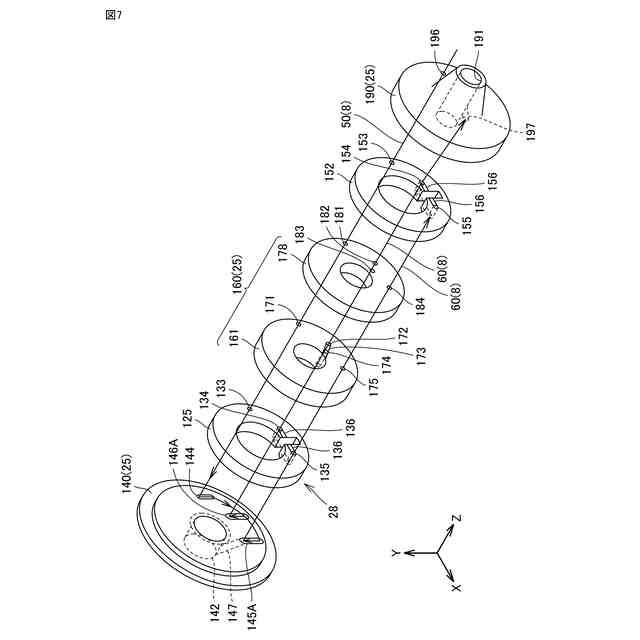

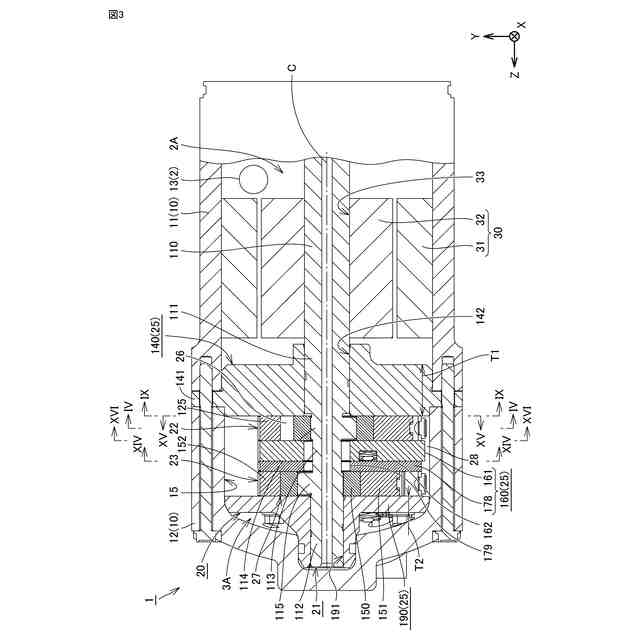

本開示に基づくローリングピストン型電動圧縮機は、ケースと、電動モータと、圧縮機構と、オイルセパレータとを備える。ケースは、吸入経路および吐出経路が設けられている。電動モータは、ケースに収容される。圧縮機構は、ケースに収容され、電動モータと水平方向に並設されるとともに、吸入経路から吸入され電動モータを通過した冷媒を吸入し圧縮して吐出経路に吐出する。オイルセパレータは、吐出経路上に設けられ、冷媒に混在した潤滑油を冷媒から分離する。圧縮機構は、回転軸と、第１ピストンと、第１ベーンと、第１シリンダと、フロントサイドプレートと、第２ピストンと、第２ベーンと、第２シリンダと、リアサイドプレートと、ミドルサイドプレートとを含む。回転軸は、電動モータにより駆動されるとともに第１方向に延在する軸心を有する。第１ピストンは、回転軸の回転に伴って軸心に対して偏心した状態で回転可能である。第１ベーンは、第１方向に交差する方向において第１ピストンに当接する。第１シリンダは、第１ピストンおよび第１ベーンを収容し、第１ピストンおよび第１ベーンとの間において冷媒を圧縮する第１圧縮室が形成される。フロントサイドプレートは、第１方向において第１シリンダに当接し、第１圧縮室と接する。第２ピストンは、第１ピストンと間隔をあけて第１ピストンに関して第１方向においてフロントサイドプレートが配置される側とは反対側に配置され、回転軸の回転に伴って軸心に対して偏心した状態で回転可能である。第２ベーンは、第１方向に交差する方向において第２ピストンに当接する。第２シリンダは、第２ピストンおよび第２ベーンを収容し、第２ピストンおよび第２ベーンとの間において冷媒を圧縮する第２圧縮室が形成される。リアサイドプレートは、第２シリンダに対して第１方向においてフロントサイドプレートが配置される側とは反対側から当接し、第２圧縮室と接する。ミドルサイドプレートは、第１方向において第１シリンダおよび第２シリンダの間に配置され、第１圧縮室と第２圧縮室とを仕切る。フロントサイドプレートおよびリアサイドプレートの各々は、第１方向に交差する方向においてケースの内周面に当接している。ケース、第１シリンダ、第２シリンダ、フロントサイドプレート、リアサイドプレートおよびミドルサイドプレートに囲まれた貯油室が形成されている。第２シリンダ、リアサイドプレートおよびミドルサイドプレートには、第１圧縮室とオイルセパレータとを接続する第１吐出経路が形成されている。第２シリンダおよびミドルサイドプレートの各々においては、貯油室と第１吐出経路とが周縁部の一部によって互いに隔離されている。吐出経路から分岐し、オイルセパレータから分離された潤滑油を貯油室に供給可能な第１供給経路が形成されている。貯油室から潤滑油が供給され、かつ圧縮機構の摺動位置に潤滑油を供給可能な第２供給経路が形成されている。
【０００９】

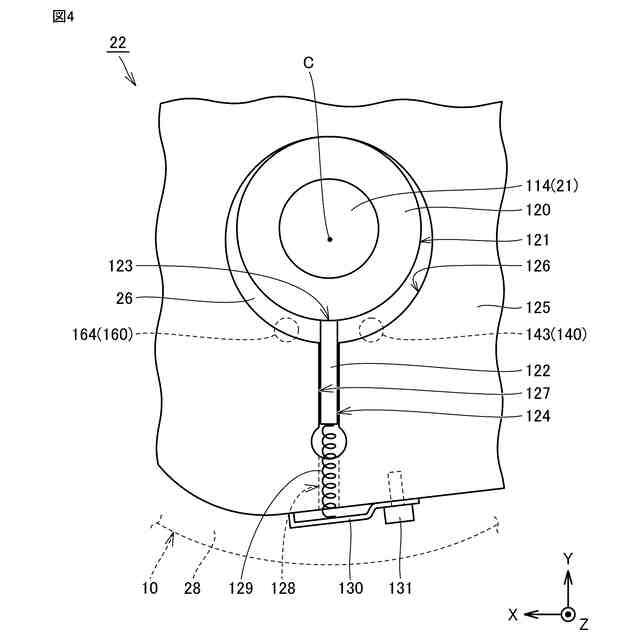

本開示の一形態においては、第１ベーンおよび第２ベーンの少なくとも一方は、ケースの内部において第１方向に交差する鉛直方向の下方側に配置されている。第１ベーンおよび第２ベーンの少なくとも一方に対応する第１シリンダおよび第２シリンダの少なくとも一方の外周面には、貯油室から第１ベーンおよび第２ベーンの少なくとも一方の下方端側に潤滑油を供給可能な孔が形成されている。
【００１０】

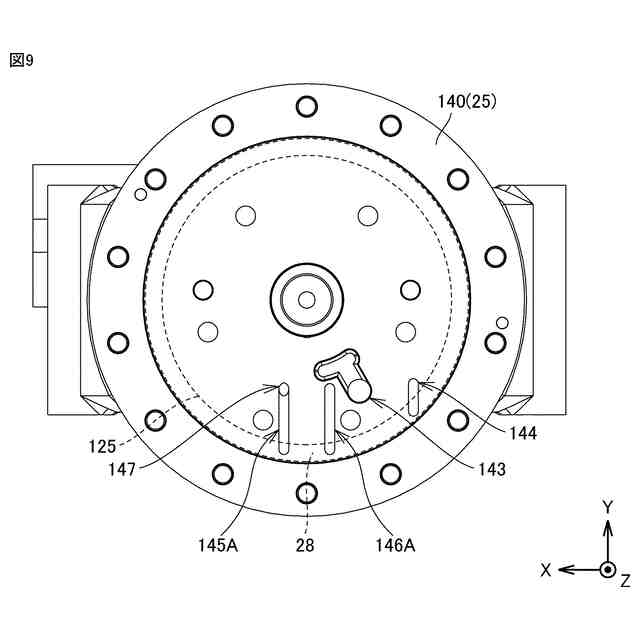

本開示の一形態においては、第２供給経路は、フロントサイドプレートと回転軸との摺動箇所に潤滑油を供給可能に構成されている。
（【００１１】以降は省略されています）
