特許ウォッチ

公開番号2025151084
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024052324
出願日2024-03-27
発明の名称ポンプ
出願人テラル株式会社
代理人個人,個人,個人,個人
主分類F04D 29/42 20060101AFI20251002BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】シール部材のシール性能の向上、及び、外部ケーシングへのポンプ本体部の挿入しやすさの向上、を両立可能なポンプを提供することができる。
【解決手段】本開示に係るポンプは、外部ケーシング及びポンプ本体部を備え、ポンプ本体部は、ケーシングカバー及びシール部材を備え、ケーシングカバーの外面はシール支持面を備え、外部ケーシングの内面はシール接触面を備え、シール支持面は、第1支持面と、第1支持面に対してポンプ本体部の挿入抜去方向の抜去方向に位置する第2支持面と、を備え、シール部材は、ポンプ本体部が加圧する液体によって抜去方向に押圧されて、第1支持面に支持される位置から第2支持面に支持される位置に移動可能であり、第2支持面に支持されているときのシール部材のつぶし代は、第1支持面に支持されているときのシール部材のつぶし代よりも大きい。

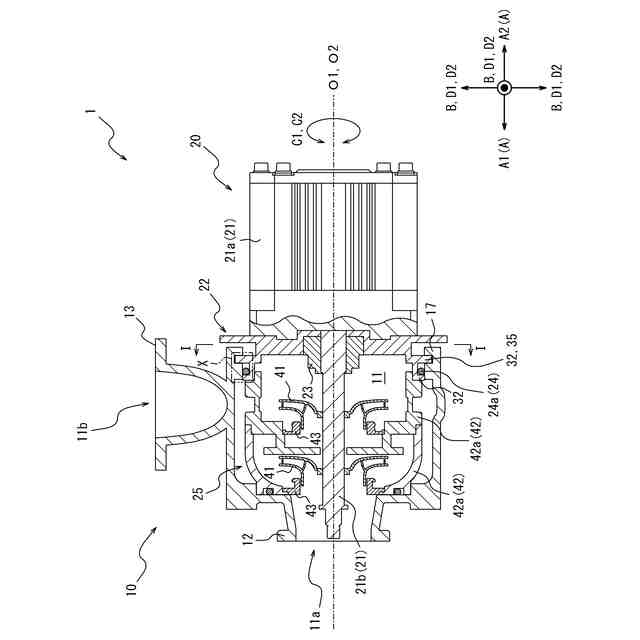

【選択図】図3
特許請求の範囲【請求項１】
外部に開口する装着口を有する収容空間を区画する外部ケーシングと、
前記装着口を通じて前記収容空間に挿入され、前記収容空間に収容されている液体を加圧可能なポンプ本体部と、を備え、
前記ポンプ本体部は、
前記装着口を閉塞可能なケーシングカバーと、
前記ケーシングカバーに支持され、前記外部ケーシングと前記ケーシングカバーとの間に挟み込まれることで、前記外部ケーシングと前記ケーシングカバーとの間をシール可能なシール部材と、を備え、
前記ケーシングカバーの外面は、前記シール部材を支持するシール支持面を備え、
前記外部ケーシングの内面は、前記シール支持面に支持されている前記シール部材が接触するシール接触面を備え、
前記シール支持面は、第１支持面と、前記第１支持面に対して前記ポンプ本体部の挿入抜去方向の抜去方向に位置する第２支持面と、を備え、
前記シール部材は、前記収容空間において前記ポンプ本体部が加圧する液体によって前記抜去方向に押圧されて、前記第１支持面に支持される位置から前記第２支持面に支持される位置に移動可能であり、
前記第２支持面に支持されているときの前記シール部材のつぶし代は、前記第１支持面に支持されているときの前記シール部材の前記つぶし代よりも大きい、ポンプ。
続きを表示（約 720 文字）【請求項２】
前記第１支持面及び前記第２支持面は、前記挿入抜去方向に平行又は略平行に延在し、
前記第２支持面と前記シール接触面との前記挿入抜去方向と直交する直交方向の間隔は、前記第１支持面と前記シール接触面との前記直交方向の間隔より小さい、請求項１に記載のポンプ。
【請求項３】
前記第２支持面と前記シール接触面との前記間隔は、前記第１支持面と前記シール接触面との前記間隔よりも０．１～０．３ｍｍ小さい、請求項２に記載のポンプ。
【請求項４】
前記シール支持面は、前記第１支持面と前記第２支持面とを連ねる傾斜面を備える、請求項２又は３に記載のポンプ。
【請求項５】
前記傾斜面の前記挿入抜去方向に対する傾斜角度は３０～６０度である、請求項４に記載のポンプ。
【請求項６】

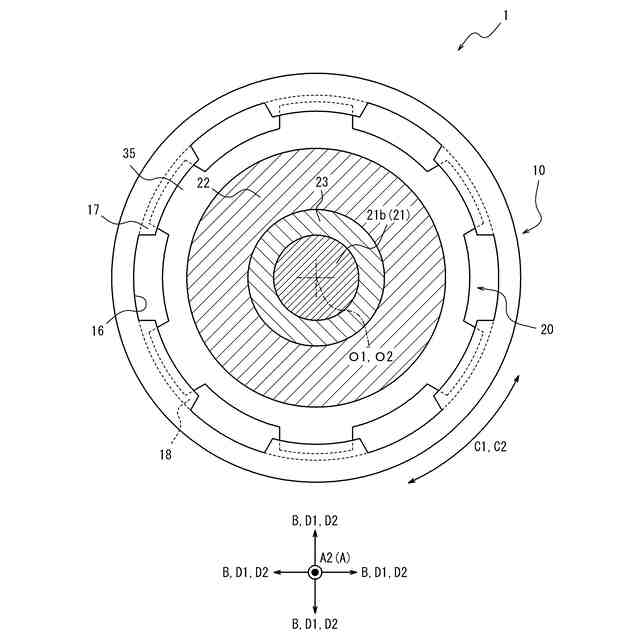

前記ケーシングカバーは、前記挿入抜去方向に沿う中心軸線を規定し、前記中心軸線を中心とした径方向の外側に凸となる爪部を備え、

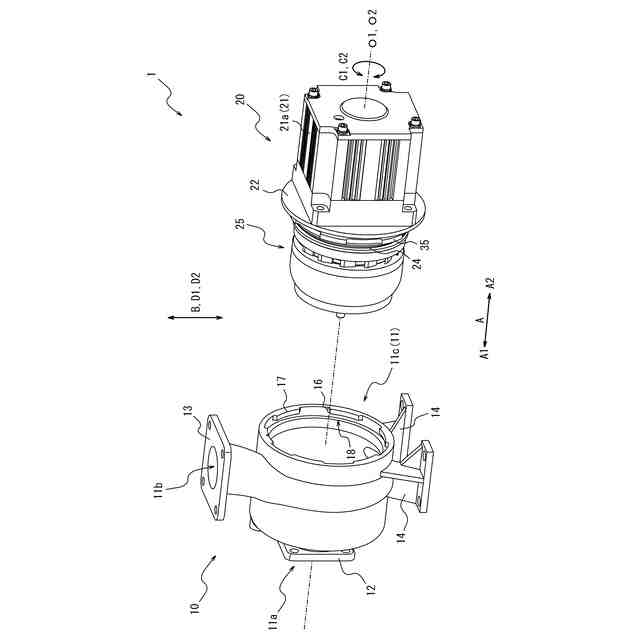

前記外部ケーシングは、前記爪部が通過可能な凹部と、前記爪部が前記凹部を通過した状態で、前記ポンプ本体部を前記中心軸線周りの周方向に回転させることで、前記爪部と前記周方向の位置が合う凸部と、を備える、請求項１～３のいずれか１つに記載のポンプ。
【請求項７】
前記爪部は、前記周方向の異なる位置に複数配置されており、
前記凸部は、前記周方向において前記複数の爪部と対応する位置に複数配置されている、請求項６に記載のポンプ。
【請求項８】
前記複数の爪部は、前記周方向に均等な間隔で離間して配置されている、請求項７に記載のポンプ。

発明の詳細な説明【技術分野】
【０００１】

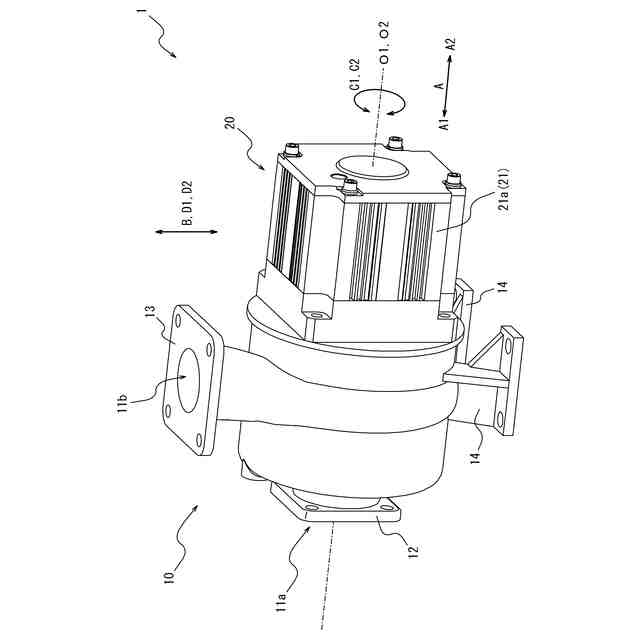

本開示はポンプに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】

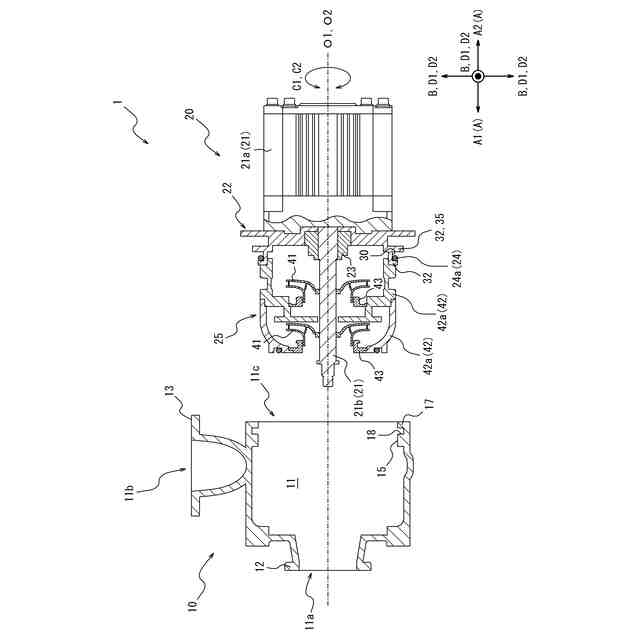

従来から、外部ケーシングからポンプ本体部を抜去することにより、ポンプ本体部を容易にメンテナンスできるバックプルアウト型のポンプが知られている。特許文献１にはこの種のポンプが開示されている。
【先行技術文献】
【特許文献】
【０００３】
実開平４－９５６９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載されるようなポンプにおいて、外部ケーシングとポンプ本体部との間をシールするシール部材を設けることが考えられる。このシール部材のシール性能を確保するには、シール部材のつぶし代がある程度大きいことが好ましい。その一方で、シール部材のつぶし代が大きくなると、外部ケーシングにポンプ本体部を挿入しにくくなる場合がある。
【０００５】
本開示は、シール部材のシール性能の向上、及び、外部ケーシングへのポンプ本体部の挿入しやすさの向上、を両立可能なポンプを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の第１の態様としてのポンプは、
（１）
外部に開口する装着口を有する収容空間を区画する外部ケーシングと、
前記装着口を通じて前記収容空間に挿入され、前記収容空間に収容されている液体を加圧可能なポンプ本体部と、を備え、
前記ポンプ本体部は、
前記装着口を閉塞可能なケーシングカバーと、
前記ケーシングカバーに支持され、前記外部ケーシングと前記ケーシングカバーとの間に挟み込まれることで、前記外部ケーシングと前記ケーシングカバーとの間をシール可能なシール部材と、を備え、
前記ケーシングカバーの外面は、前記シール部材を支持するシール支持面を備え、
前記外部ケーシングの内面は、前記シール支持面に支持されている前記シール部材が接触するシール接触面を備え、

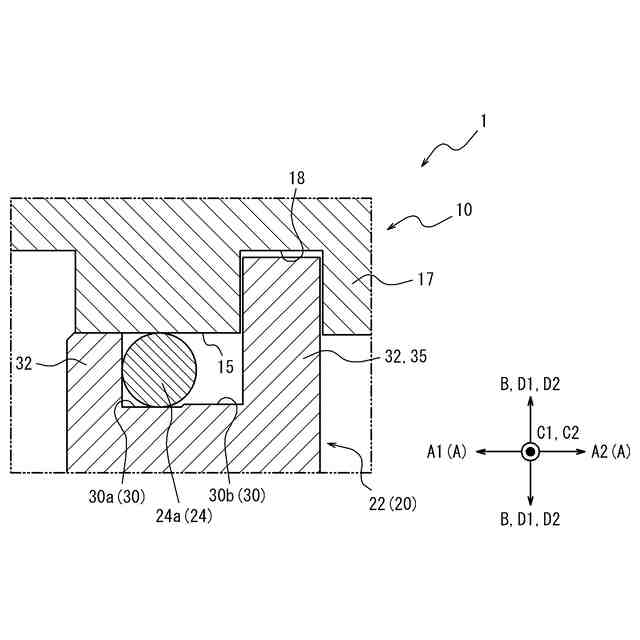

前記シール支持面は、第１支持面と、前記第１支持面に対して前記ポンプ本体部の挿入抜去方向の抜去方向に位置する第２支持面と、を備え、

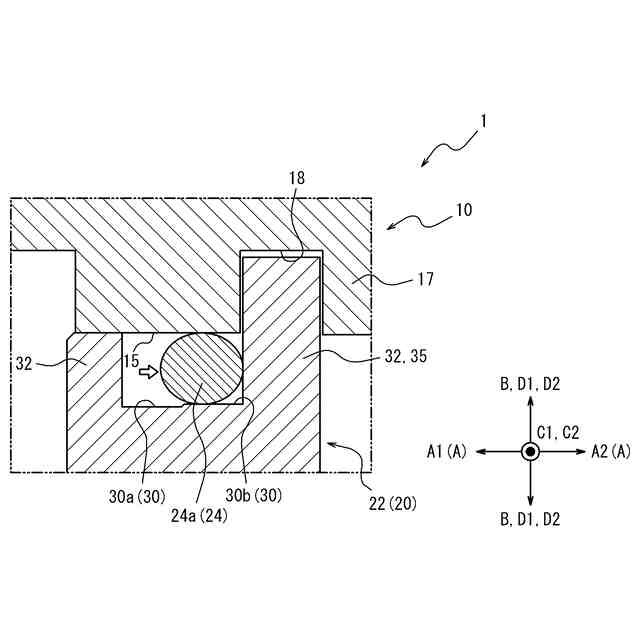

前記シール部材は、前記収容空間において前記ポンプ本体部が加圧する液体によって前記抜去方向に押圧されて、前記第１支持面に支持される位置から前記第２支持面に支持される位置に移動可能であり、
前記第２支持面に支持されているときの前記シール部材のつぶし代は、前記第１支持面に支持されているときの前記シール部材の前記つぶし代よりも大きい、ポンプ、である。
【０００７】
本開示の１つの実施形態としてのポンプは、
（２）
前記第１支持面及び前記第２支持面は、前記挿入抜去方向に平行又は略平行に延在し、
前記第２支持面と前記シール接触面との前記挿入抜去方向と直交する直交方向の間隔は、前記第１支持面と前記シール接触面との前記直交方向の間隔より小さい、上記（１）に記載のポンプ、である。
【０００８】
本開示の１つの実施形態としてのポンプは、
（３）
前記第２支持面と前記シール接触面との前記間隔は、前記第１支持面と前記シール接触面との前記間隔よりも０．１～０．３ｍｍ小さい、上記（２）に記載のポンプ、である。
【０００９】
本開示の１つの実施形態としてのポンプは、
（４）

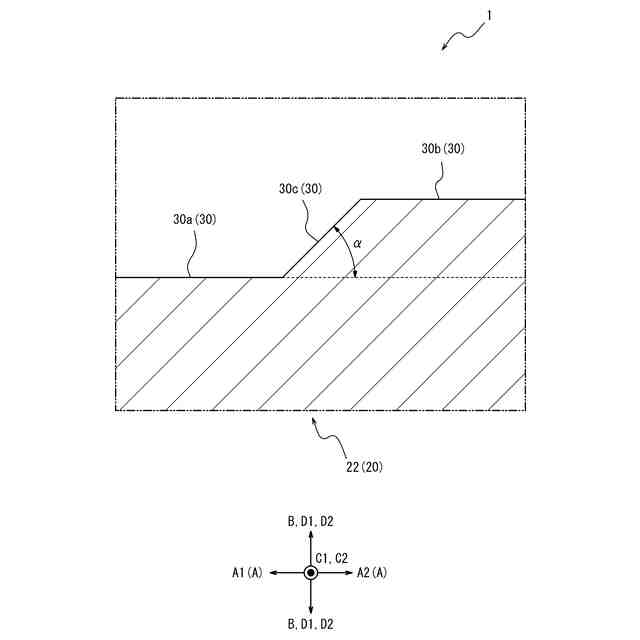

前記シール支持面は、前記第１支持面と前記第２支持面とを連ねる傾斜面を備える、上記（２）又は（３）に記載のポンプ、である。
【００１０】
本開示の１つの実施形態としてのポンプは、
（５）
前記傾斜面の前記挿入抜去方向に対する傾斜角度は３０～６０度である、上記（４）に記載のポンプ、である。
（【００１１】以降は省略されています）
