公開番号2025146269
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046948
出願日2024-03-22
発明の名称モータポンプ
出願人株式会社荏原製作所
代理人個人,個人,個人
主分類F04D 29/22 20060101AFI20250926BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】起動時または運転時に起こりうる液体の急激な流入により羽根車がその背面側の壁面に押し付けられることを防止することができるモータポンプを提供する。
【解決手段】モータポンプは、羽根車1と、羽根車1に固定されたモータロータ2と、モータロータ2に隣接して配置されたモータステータ3と、羽根車1を回転可能に支持する軸受5と、羽根車1、モータロータ2、モータステータ3、および軸受5を収容するポンプケーシング7と、羽根車1の主板29に着脱可能に取り付けられ、かつ羽根車1の中央に設けられた摺接部材50を備える。摺接部材50は、ポンプケーシング7内に位置する内壁面60に向かって突出している。
【選択図】図1
特許請求の範囲【請求項１】
羽根車と、
前記羽根車に固定されたモータロータと、
前記モータロータに隣接して配置されたモータステータと、
前記羽根車を回転可能に支持する軸受と、
前記羽根車、前記モータロータ、前記モータステータ、および前記軸受を収容するポンプケーシングと、
前記羽根車の主板に着脱可能に取り付けられ、かつ前記羽根車の中央に設けられた摺接部材を備え、
前記摺接部材は、前記ポンプケーシング内に位置する内壁面に向かって突出している、モータポンプ。
続きを表示（約 510 文字）【請求項２】
前記モータポンプは、前記羽根車の前記主板の中央に取り付けられたセンターキャップをさらに備え、
前記摺接部材は、前記センターキャップに着脱可能に保持されている、請求項１に記載のモータポンプ。
【請求項３】
前記主板は、その中央に形成された通孔を有しており、前記センターキャップは前記通孔に挿入されている、請求項２に記載のモータポンプ。
【請求項４】
前記内壁面は、窪みを有しており、前記摺接部材の一部は、前記窪み内に位置している、請求項１に記載のモータポンプ。
【請求項５】
前記摺接部材は、前記羽根車の主板に直接保持されている、請求項１に記載のモータポンプ。
【請求項６】
前記モータポンプは、前記羽根車の背面側に配置された戻り羽根と、前記戻り羽根に固定されたサイドプレートをさらに備え、
前記内壁面は、前記サイドプレートの前記羽根車に対向する面である、請求項１に記載のモータポンプ。
【請求項７】
前記内壁面は、前記ポンプケーシングの前記羽根車に対向する面である、請求項１に記載のモータポンプ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、液体を移送するためのモータポンプに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
モータポンプは、羽根車と、羽根車を回転させる電動機を備えている。液体は、回転する羽根車によって羽根車内に吸い込まれ、羽根車の回転によって昇圧される。モータポンプは、電動機とポンプを一体の構造にすることで軸封部をなくし、液体を密閉することができるので無漏洩で運転ができるポンプである。このようなモータポンプは、様々な種類の液体（例えば、水、薬液、冷媒）などを移送する用途に使用されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２２／２０１７３１号
国際公開第２０２３／０３２３６６号
特開２０１０－４８１６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
モータポンプの起動時には、液体が一時的に高い流量でモータポンプ内に流入することがある。このような液体の流れは、モータポンプの羽根車を、羽根車の背面側にある壁面に押し付け、羽根車の摩耗や、羽根車の損傷を引き起こすことがある。特に、スラリーが混在した液体（例えば、氷の粒を含む液体）や比重の高い液体を起動時にモータポンプが吸い込んだときに、羽根車は壁面に強く押し付けられてしまう。
【０００５】
このような現象は、モータポンプの起動時のみならず、モータポンプ運転中の液体の急激な流量変化時にも起こりうる。例えば、モータポンプの吐出し口に連結された締め切り弁が開いた直後は、液体はモータポンプに勢いよく流入し、羽根車を背面側の壁面に押し付けてしまう。
【０００６】
そこで、本発明は、起動時または運転時に起こりうる液体の急激な流入により羽根車がその背面側の壁面に押し付けられることを防止することができるモータポンプを提供する。
【課題を解決するための手段】
【０００７】
一態様では、羽根車と、前記羽根車に固定されたモータロータと、前記モータロータに隣接して配置されたモータステータと、前記羽根車を回転可能に支持する軸受と、前記羽根車、前記モータロータ、前記モータステータ、および前記軸受を収容するポンプケーシングと、前記羽根車の主板に着脱可能に取り付けられ、かつ前記羽根車の中央に設けられた摺接部材を備え、前記摺接部材は、前記ポンプケーシング内に位置する内壁面に向かって突出している、モータポンプが提供される。
【０００８】
一態様では、前記モータポンプは、前記羽根車の前記主板の中央に取り付けられたセンターキャップをさらに備え、前記摺接部材は、前記センターキャップに着脱可能に保持されている。
一態様では、前記主板は、その中央に形成された通孔を有しており、前記センターキャップは前記通孔に挿入されている。
一態様では、前記内壁面は、窪みを有しており、前記摺接部材の一部は、前記窪み内に位置している。
一態様では、前記摺接部材は、前記羽根車の主板に直接保持されている。
一態様では、前記モータポンプは、前記羽根車の背面側に配置された戻り羽根と、前記戻り羽根に固定されたサイドプレートをさらに備え、前記内壁面は、前記サイドプレートの前記羽根車に対向する面である。
一態様では、前記内壁面は、前記ポンプケーシングの前記羽根車に対向する面である。
【発明の効果】
【０００９】
モータポンプの起動時または運転時などにおいて、液体がモータポンプに勢いよく流入したとき、羽根車は液体の流れに押されて内壁面に向かって移動する。このとき、羽根車の背面（主板）に取り付けられた摺接部材が内壁面に接触し、これにより羽根車の背面が内壁面に衝突することが防止される。結果として、羽根車の過度な摩耗や、損傷が防止できる。
【図面の簡単な説明】
【００１０】

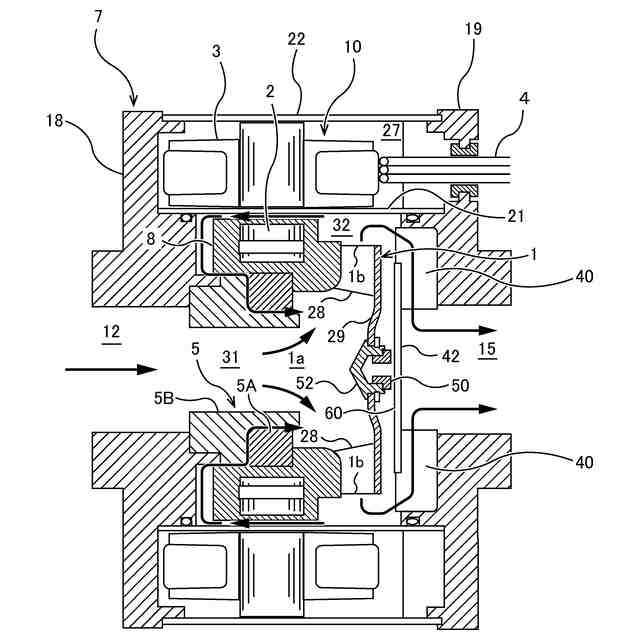

モータポンプの一実施形態を示す断面図である。

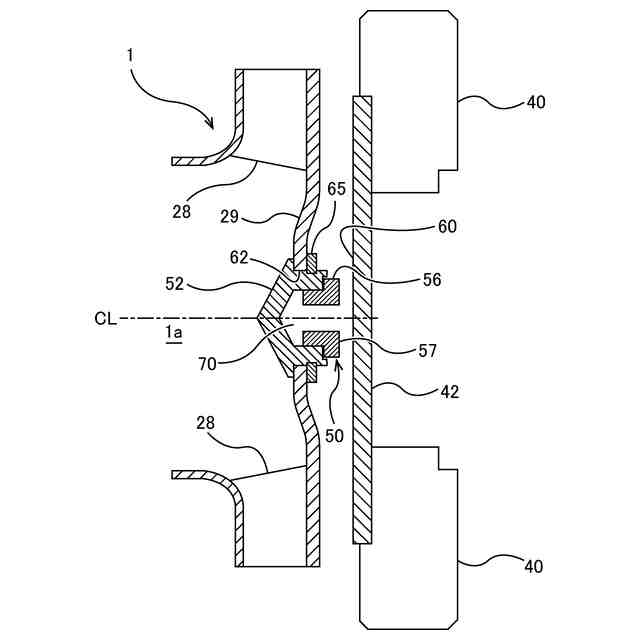

図１に示す羽根車、センターキャップ、および摺接部材の拡大断面図である。

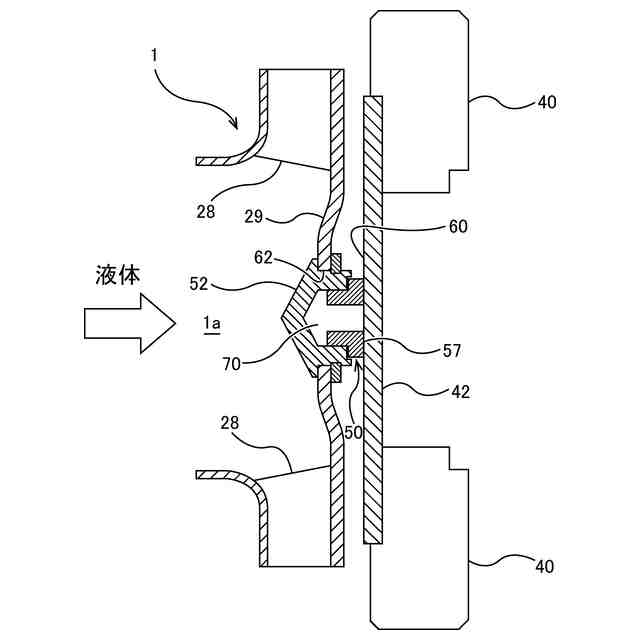

羽根車の背面に取り付けられた摺接部材が内壁面に接触したときの状態を示す図である。

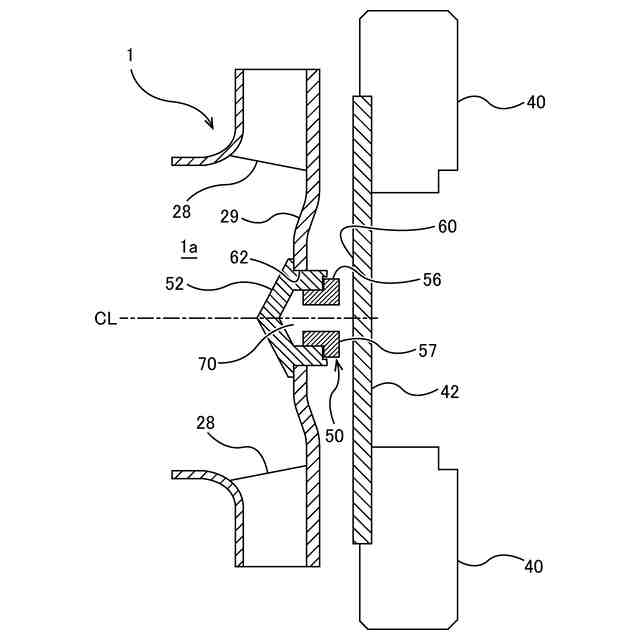

センターキャップの他の実施形態を示す断面図である。

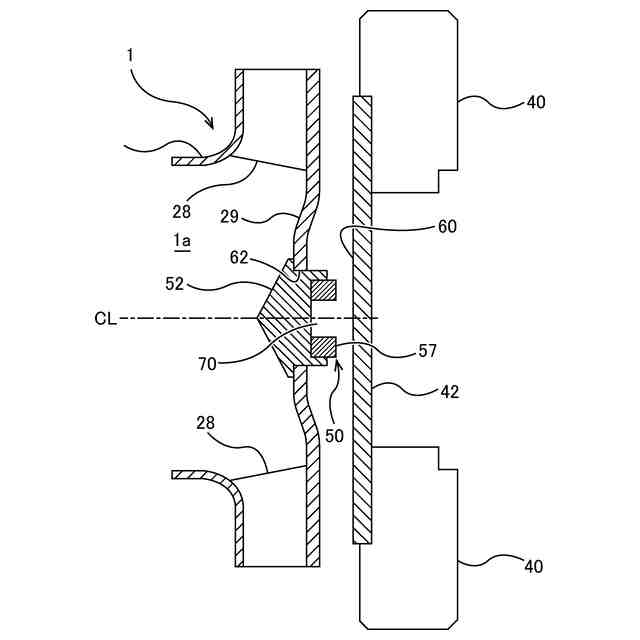

摺接部材の他の実施形態を示す断面図である。

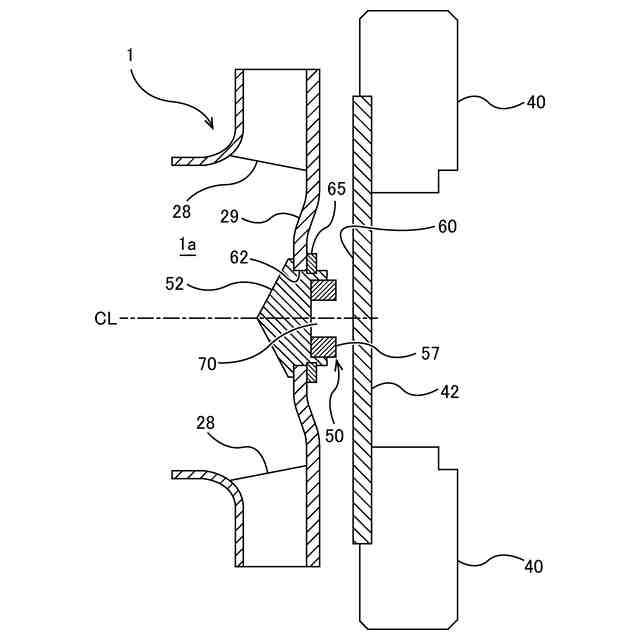

図４に示すセンターキャップと、図５に示す摺接部材とを組み合わせた一実施形態を示す図である。
摺接部材の他の実施形態を示す断面図である。
図４に示すセンターキャップと、図７に示す摺接部材とを組み合わせた一実施形態を示す図である。
センターキャップの他の実施形態を示す断面図である。
図９に示すセンターキャップと、図５に示す摺接部材とを組み合わせた一実施形態を示す図である。
センターキャップおよび摺接部材の他の実施形態を示す断面図である。
図１１に示すセンターキャップと、円盤形状の摺接部材を組み合わせた一実施形態を示す図である。
センターキャップおよび摺接部材の他の実施形態を示す断面図である。
センターキャップおよび摺接部材の他の実施形態を示す断面図である。
センターキャップおよび摺接部材の他の実施形態を示す断面図である。
センターキャップおよび摺接部材の他の実施形態を示す断面図である。
内壁面の一実施形態を示す図である。
センターキャップと羽根車が一体構造物を構成する一実施形態を示す図である。
羽根車を含む回転体の回転バランスを修正する作業を説明する図である。
アキシャルギャップ型モータポンプの一実施形態を示す断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
