公開番号2025135160
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024032824
出願日2024-03-05
発明の名称水中ポンプ
出願人株式会社鶴見製作所
代理人個人,個人,個人
主分類F04D 15/00 20060101AFI20250910BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】所望の水位で水中ポンプ本体の運転を開始し、適切なタイミングで当該水中ポンプ本体の運転を停止可能な水中ポンプを提供することである。

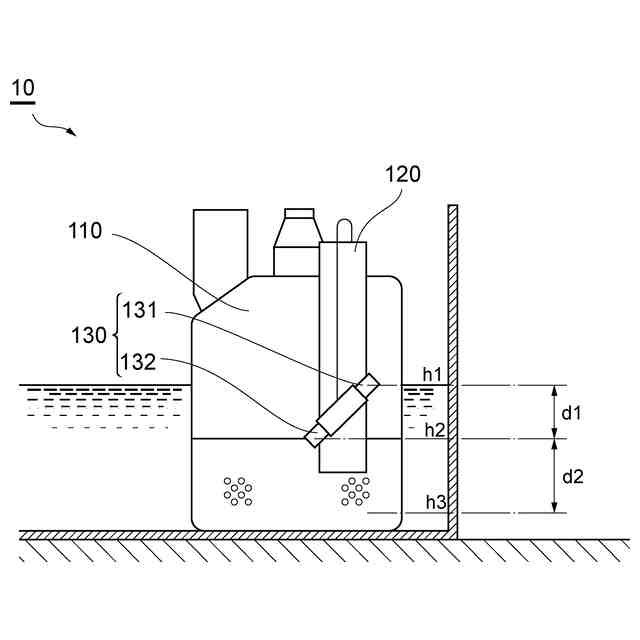

【解決手段】水位検知部材130は、第1水位を検知する第1検知部131と、第2水位を検知する第2検知部132と、を含み、水位検知部材130が水中ポンプ本体110に設置された状態での第1検知部131と第2検知部132との鉛直方向の第1距離が、水位検知部材130の設置位置に応じて異なるように構成されており、水中ポンプ制御部140は、第1検知部131によって第1水位が検知されることに基づいて、水中ポンプ本体110の運転を開始し、第1検知部によって第1水位が検知されてから第2検知部132によって第2水位が検知されるまでの時間を計測し、計測した時間に応じた停止タイミングで、水中ポンプ本体110の運転を停止する。
【選択図】図3
特許請求の範囲【請求項１】
水中ポンプ本体と、
前記水中ポンプ本体に直接的又は間接的に設置される水位検知部材と、
前記水中ポンプ本体の運転を制御する水中ポンプ制御部と、を備え、
前記水位検知部材は、
第１水位を検知する第１検知部と、
前記第１水位よりも低い第２水位を検知する第２検知部と、を含み、
前記水位検知部材が前記水中ポンプ本体に設置された状態での前記第１検知部と前記第２検知部との鉛直方向の第１距離が、前記水中ポンプ本体における前記水位検知部材の設置位置に応じて異なるように構成されており、

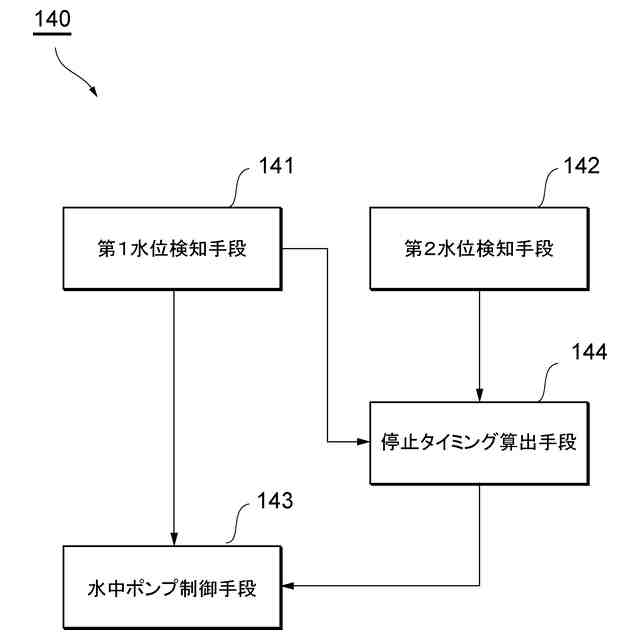

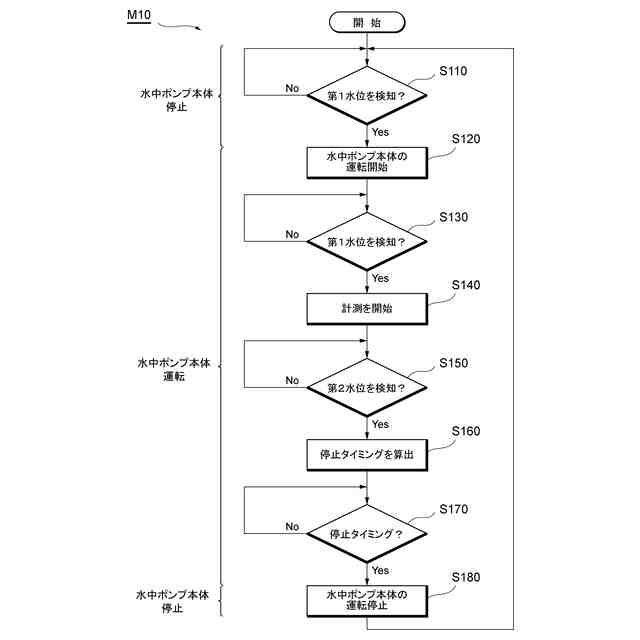

前記水中ポンプ制御部は、
前記第１検知部によって前記第１水位が検知されることに基づいて、前記水中ポンプ本体の運転を開始し、
前記第１検知部によって前記第１水位が検知されてから前記第２検知部によって前記第２水位が検知されるまでの時間を計測し、
前記計測した時間に応じた、前記水中ポンプ本体の運転を停止させる停止タイミングで、前記水中ポンプ本体の運転を停止する、
水中ポンプ。
続きを表示（約 750 文字）【請求項２】

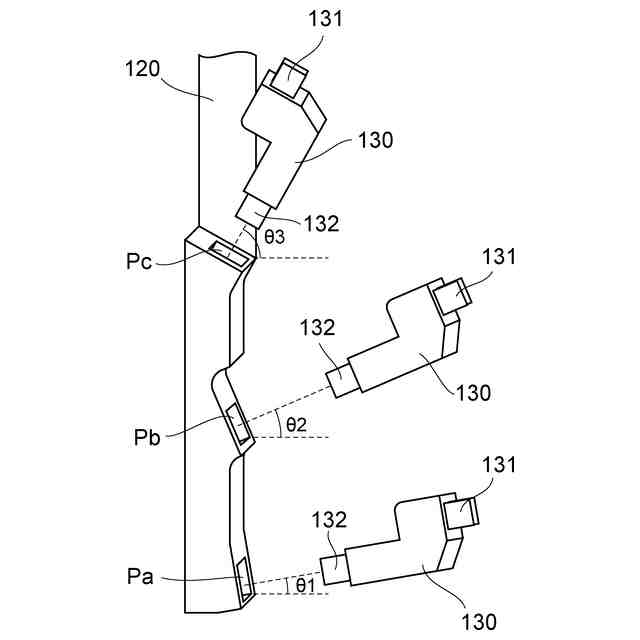

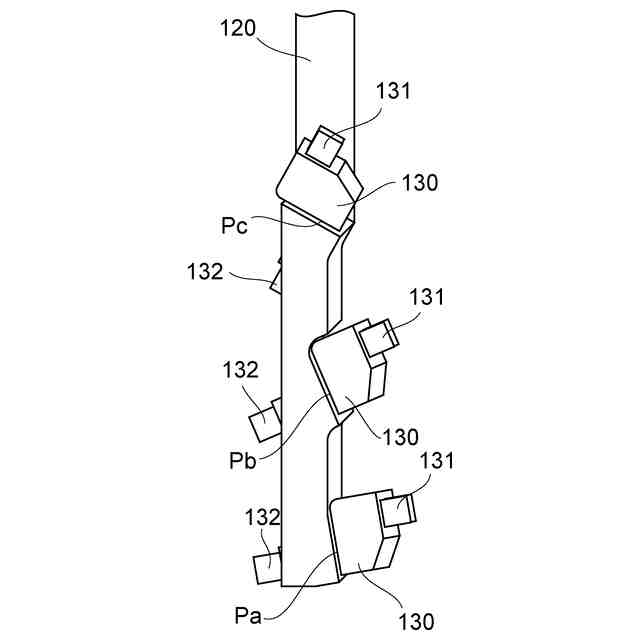

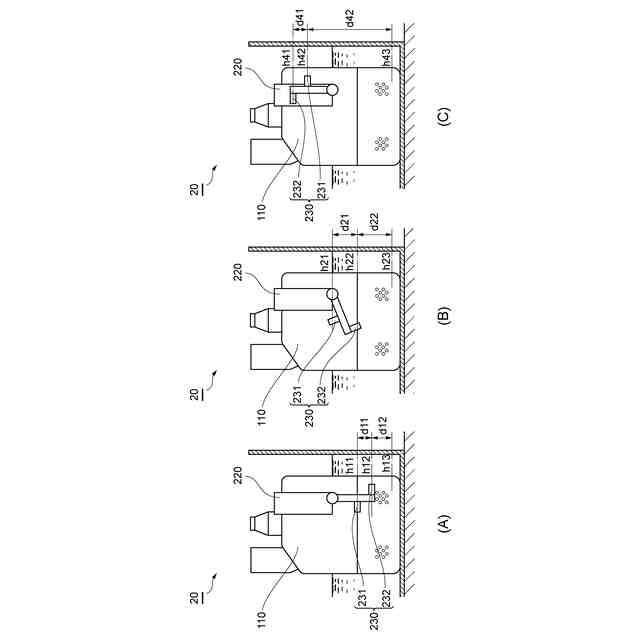

前記水位検知部材は、前記水中ポンプ本体において異なる高さ位置に設けられた複数の設置位置のうちいずれかの設置位置に設置される、
請求項１に記載の水中ポンプ。
【請求項３】
前記複数の設置位置のそれぞれにおいて、前記水中ポンプ本体に対して前記水位検知部材が設置される角度が異なるように構成されている、
請求項２に記載の水中ポンプ。
【請求項４】
前記複数の設置位置のそれぞれにおいて、前記水位検知部材が異なる角度で固定可能に構成されている、
請求項３に記載の水中ポンプ。
【請求項５】
前記複数の設置位置のそれぞれにおいて、前記水位検知部材が異なる角度で差し込み可能に構成されている、
請求項４に記載の水中ポンプ。
【請求項６】
前記複数の設置位置が高くなるに従って、当該設置位置に前記水位検知部材が設置された際に前記第１距離が大きくなる、
請求項２に記載の水中ポンプ。
【請求項７】
前記第１距離と、前記第２検知部と前記水中ポンプ本体の運転を停止させる停止位置との第２距離との関係が一定である、
請求項１に記載の水中ポンプ。
【請求項８】
前記水位検知部材は、水位を検知する第１電極及び第２電極を含み、
前記第１電極が前記第１検知部として機能し、前記第２電極が前記第２検知部として機能する場合と、前記第１電極が前記第２検知部として機能し、前記第２電極が前記第１検知部として機能する場合とで、前記第１距離と、前記第２検知部と前記水中ポンプ本体の運転を停止させる停止位置との第２距離との関係が異なる、
請求項１に記載の水中ポンプ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、水中ポンプに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、建設現場で湧水排水などの用途で用いられる水中ポンプがある。水中ポンプは、モータを駆動させることによって水を吸い上げて排水などを行うが、釜場（水槽）に溜まった水量（水位）に応じて、当該水中ポンプの運転を開始したり、停止したりしている。
【０００３】
例えば、特許文献１及び特許文献２では、水位制御による自動運転機能を備えた水中ポンプに関する技術が開示されている。
【０００４】
具体的には、特許文献１に開示されている水中ポンプは、水位検出器からの水位判定信号に基づいてモータを運転させて、過去の停止時間及び運転時間より判断した算出運転時間後にモータを停止させている。特許文献２に開示されている水中ポンプは、水位検知器によって停止水位及び運転水位を含む複数の水位を検知して、それらに基づいてモータを運転及び停止させている。
【０００５】
また、水位検知器によって検知する制御水位を簡単に設定変更することができるように、水位を検知する検知部の構造をセミフレキシブルに変形可能な棒状とすることにより、先端部の高さを任意に設定できることが開示されている。
【先行技術文献】
【特許文献】
【０００６】
特開２００５－２２０８９５号公報
特開２００７－３１５３６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、特許文献１及び特許文献２に開示されている水中ポンプでは、水中ポンプ本体の運転を開始した後、排水量、残水量及びそれらに対応する水位などに基づいて当該水中ポンプ本体の運転を、適切なタイミングで停止できない可能性がある。
【０００８】
ところで、水中ポンプの自動運転機能に関して、水中ポンプ本体の運転を開始するタイミングを所望の水位に設定可能とすることが求められている。特許文献１及び特許文献２に開示されているように、水位検知器における棒状の検知部を変形させることにより制御水位を変更することが考えられるが、このように制御水位を変更した場合、水中ポンプ本体の運転を開始した後、当該水中ポンプ本体の運転を適切なタイミングで停止させることが困難になってしまうという問題がある。
【０００９】
そこで、本発明は、所望の水位で水中ポンプ本体の運転を開始し、適切なタイミングで当該水中ポンプ本体の運転を停止可能な水中ポンプを提供することを目的とする。
【課題を解決するための手段】
【００１０】
本発明の一態様に係る水中ポンプは、水中ポンプ本体と、水中ポンプ本体に直接的又は間接的に設置される水位検知部材と、水中ポンプ本体の運転を制御する水中ポンプ制御部と、を備え、水位検知部材は、第１水位を検知する第１検知部と、第１水位よりも低い第２水位を検知する第２検知部と、を含み、水位検知部材が水中ポンプ本体に設置された状態での第１検知部と第２検知部との鉛直方向の第１距離が、水中ポンプ本体における水位検知部材の設置位置に応じて異なるように構成されており、水中ポンプ制御部は、第１検知部によって第１水位が検知されることに基づいて、水中ポンプ本体の運転を開始し、第１検知部によって第１水位が検知されてから第２検知部によって第２水位が検知されるまでの時間を計測し、計測した時間に応じた、水中ポンプ本体の運転を停止させる停止タイミングで、水中ポンプ本体の運転を停止する。
（【００１１】以降は省略されています）
