公開番号2025139219
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024038034
出願日2024-03-12
発明の名称ポンプケース
出願人株式会社アイシン
代理人個人,個人
主分類F04B 39/00 20060101AFI20250918BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】電動ポンプの作動音が漏れることを抑制できるポンプケースを提供する。
【解決手段】ポンプケース40は、第1開口部を有する第1ケース100と、第2開口部を有し、第1開口部と第2開口部とが向き合うように第1ケース100に装着され、第1ケース100とともに電動ポンプを収容する収容室Rmを構成する第2ケース200と、を備える。第1ケース100は、第2ケース200に向かって突出する第1係合リブ160を有する。第2ケース200は、第1ケース100に向かって突出する第2係合リブ250を有する。装着工程において、第1係合リブ160と第2係合リブ250とは、傾斜面163,252を介して、互いに摺動することにより、装着方向である第3方向D3と交差する方向に弾性変形する。装着状態において、第1係合リブ160と第2係合リブ250とは、第3方向D3と交差する方向に接している。
【選択図】図9
特許請求の範囲【請求項１】
第１開口部を有する第１ケースと、
第２開口部を有し、前記第１開口部と前記第２開口部とが向き合うように前記第１ケースに装着され、前記第１ケースとともに電動ポンプを収容する収容室を構成する第２ケースと、を備え、
前記第１ケースは、前記第１開口部の周縁に沿って設けられ、前記第２ケースに向かって突出する第１係合リブを有し、
前記第２ケースは、前記第２開口部の周縁に沿って設けられ、前記第１ケースに向かって突出する第２係合リブを有し、
前記第１ケースに対して前記第２ケースが装着される方向を装着方向としたとき、
前記第１係合リブと前記第２係合リブとの少なくとも一方は、前記装着方向に対して傾く傾斜面を有し、
前記第１ケースに前記第２ケースが装着される際、前記第１係合リブと前記第２係合リブとの少なくとも一方の係合リブは、前記傾斜面を介して、他方の係合リブと摺動することにより、前記装着方向と交差する方向に弾性変形し、
前記第１ケースに前記第２ケースが装着される装着状態において、前記第１係合リブと前記第２係合リブとは、前記装着方向と交差する方向に接している
ポンプケース。
続きを表示（約 410 文字）【請求項２】
前記第１係合リブは、前記傾斜面としての第１傾斜面を有し、
前記第２係合リブは、前記第１傾斜面に沿うように前記装着方向に対して傾く第２傾斜面を有し、
前記第１ケースに前記第２ケースが装着される際、前記第１傾斜面と前記第２傾斜面とが摺動する
請求項１に記載のポンプケース。
【請求項３】
前記装着方向と直交する方向を直交方向とし、前記直交方向のうち前記収容室に向かう方向を内方としたとき、
前記装着状態において、
前記第２係合リブは、前記第１係合リブよりも前記内方に位置し、
前記第２係合リブは、基端よりも先端に近い位置で前記第１係合リブに接している
請求項１又は請求項２に記載のポンプケース。
【請求項４】
前記第２係合リブの厚さは、前記第１係合リブの厚さ未満である
請求項１又は請求項２に記載のポンプケース。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ポンプケースに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１には、空気を送出する電動ポンプと、電動ポンプを収容するポンプケースと、電動ポンプとポンプケースとの間に配置される防振部材と、を備えるポンプ装置が記載されている。電動ポンプは、ポンプケースの内部から吸引した空気をポンプケースの外部に吐出する。ポンプケースは、第１ケースと第２ケースとに分割できるように構成されている。詳しくは、第１ケースと第２ケースとが電動ポンプと防振部材とを挟み込むことにより、ポンプケースは電動ポンプと防振部材とを収容している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１８２７８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のようなポンプ装置において、第１ケースと第２ケースとの間には、ポンプケースの内部に空気を取り込むための隙間が存在している。このため、電動ポンプが作動する場合には、上記の隙間を介して、電動ポンプの作動音がポンプケースの外部に漏れるおそれがある。
【課題を解決するための手段】
【０００５】
上記課題を解決するポンプケースは、第１開口部を有する第１ケースと、第２開口部を有し、前記第１開口部と前記第２開口部とが向き合うように前記第１ケースに装着され、前記第１ケースとともに電動ポンプを収容する収容室を構成する第２ケースと、を備え、前記第１ケースは、前記第１開口部の周縁に沿って設けられ、前記第２ケースに向かって突出する第１係合リブを有し、前記第２ケースは、前記第２開口部の周縁に沿って設けられ、前記第１ケースに向かって突出する第２係合リブを有し、前記第１ケースに対して前記第２ケースが装着される方向を装着方向としたとき、前記第１係合リブと前記第２係合リブとの少なくとも一方は、前記装着方向に対して傾く傾斜面を有し、前記第１ケースに前記第２ケースが装着される際、前記第１係合リブと前記第２係合リブとの少なくとも一方の係合リブは、前記傾斜面を介して、他方の係合リブと摺動することにより、前記装着方向と交差する方向に弾性変形し、前記第１ケースに前記第２ケースが装着される装着状態において、前記第１係合リブと前記第２係合リブとは、前記装着方向と交差する方向に接している。
【発明の効果】
【０００６】
ポンプケースは、電動ポンプの作動音が漏れることを抑制できる。
【図面の簡単な説明】
【０００７】

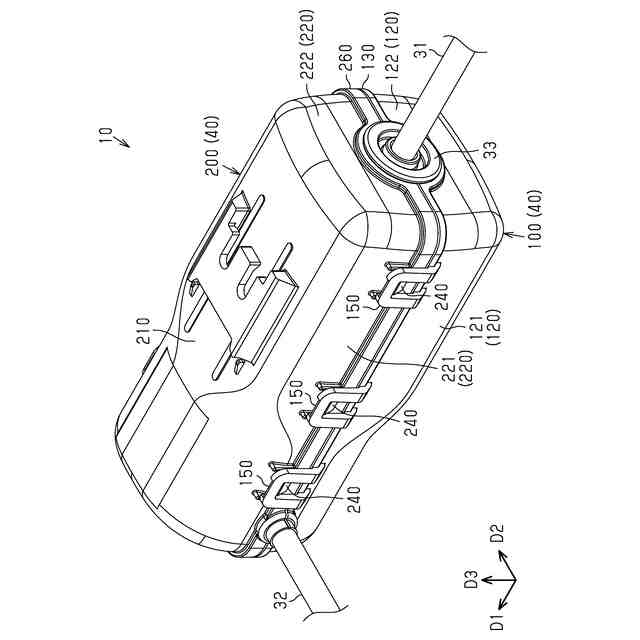

図１は、ポンプ装置の斜視図である。
図２は、図１のポンプ装置の収容物の分解斜視図である。

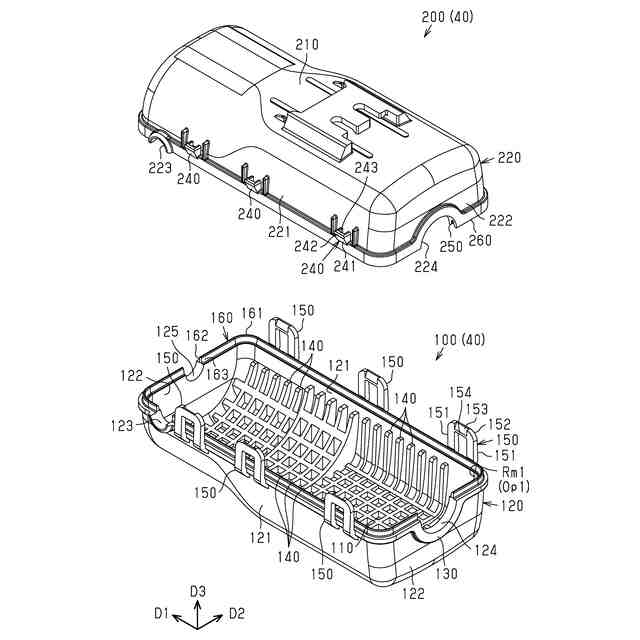

図３は、図１のポンプ装置のケースの分解斜視図である。

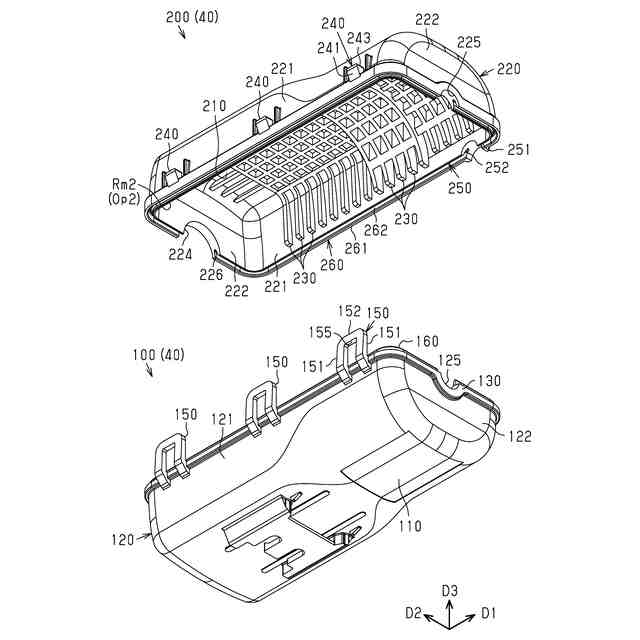

図４は、図１のポンプ装置のケースの分解斜視図である。

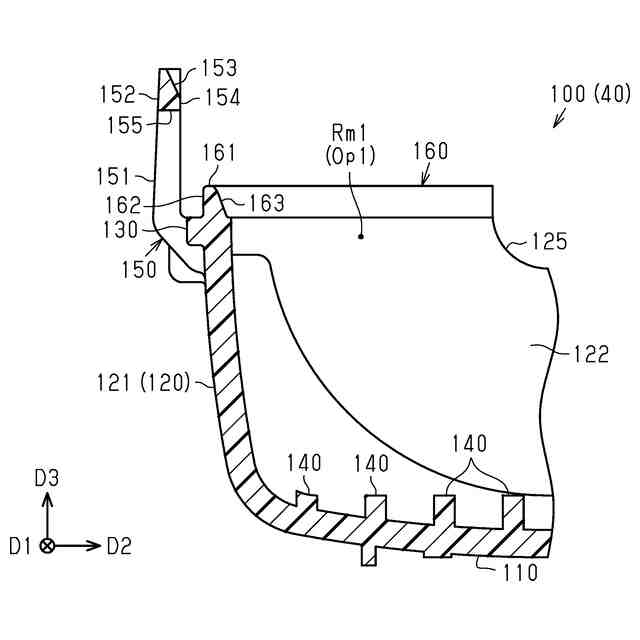

図５は、図１のポンプ装置の第１ケースの断面図である。

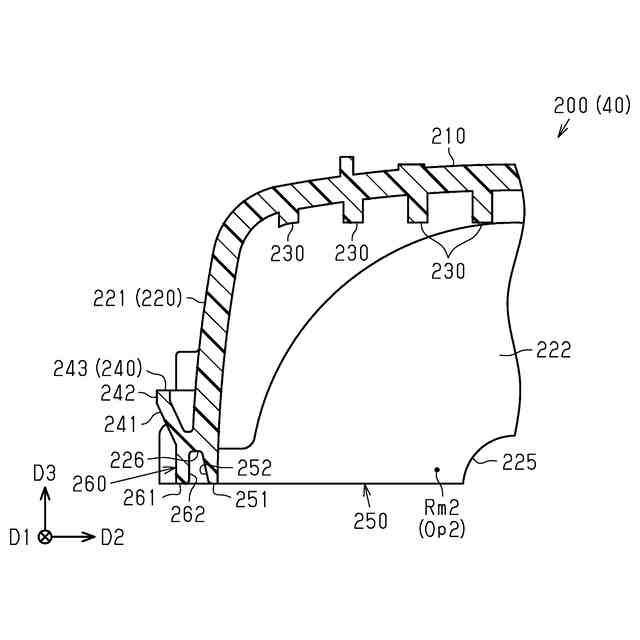

図６は、図１のポンプ装置の第２ケースの断面図である。

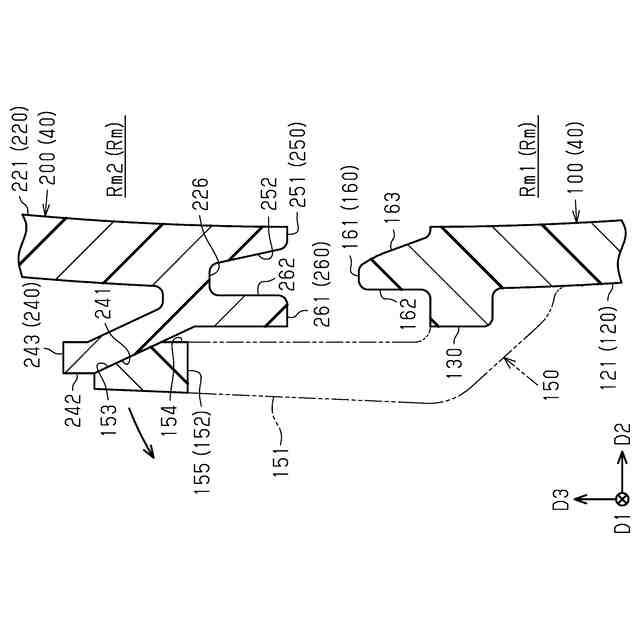

図７は、図１のポンプ装置の組立時の作用を説明する断面図である。

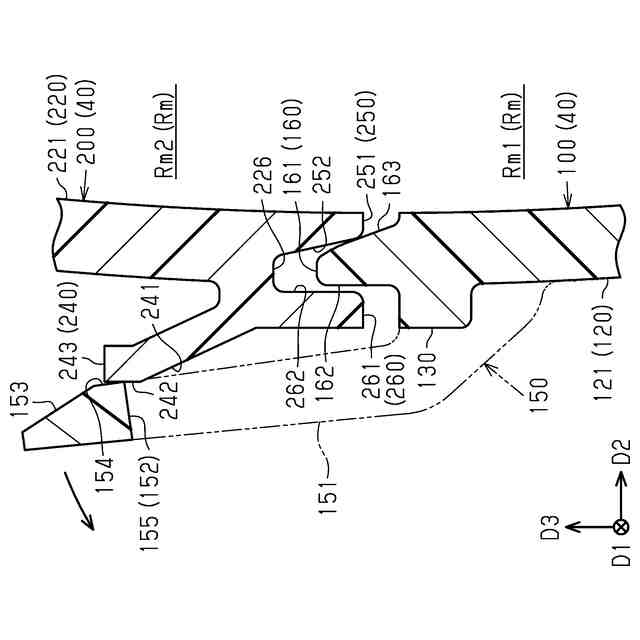

図８は、図１のポンプ装置の組立時の作用を説明する断面図である。

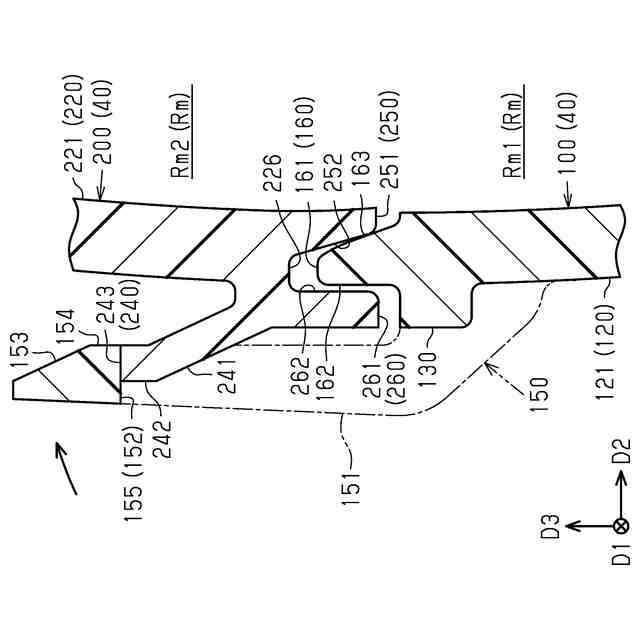

図９は、図１のポンプ装置の組立時の作用を説明する断面図である。
図１０は、図１のポンプ装置の使用時の作用を説明する断面図である。
【発明を実施するための形態】
【０００８】
以下、ポンプケースを備えるポンプ装置について説明する。
ポンプ装置は、例えば、車両シートのシートバック及びシートクッションに内蔵される空気袋に対して空気を供給するために用いられる。この場合、ポンプ装置は、空気袋に空気を供給することにより当該空気袋を膨張させる。こうして、ポンプ装置は、車両シートに着座するユーザの身体をマッサージする。
【０００９】
＜本実施形態の構成＞
図１及び図２に示すように、ポンプ装置１０は、電動ポンプ２０と、チューブ３１と、ケーブル３２と、第１マウント３３と、第２マウント３４と、ポンプケース４０と、を備える。
【００１０】
＜電動ポンプ２０＞
図２に示すように、電動ポンプ２０は、ポンプ２１と、電気モータ２２と、を備える。
ポンプ２１は、直方体状をなしている。ポンプ２１は、空気を送出するエアポンプである。例えば、ポンプ２１は、往復ポンプであってもよいし、回転ポンプであってもよい。ポンプ２１は、空気を取り込む吸入口２１ａと、空気を吐出する吐出ノズル２１ｂと、を有する。吸入口２１ａは、ポンプ２１の外面に開口している。吐出ノズル２１ｂには、第１端が空気の供給対象に接続されるチューブ３１の第２端が接続される。
（【００１１】以降は省略されています）
